ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
ЩИТКИ ЗАЩИТНЫЕ ЛИЦЕВЫЕ
Общие технические требования
и методы контроля
ГОСТ 12.4.023 84
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
2001

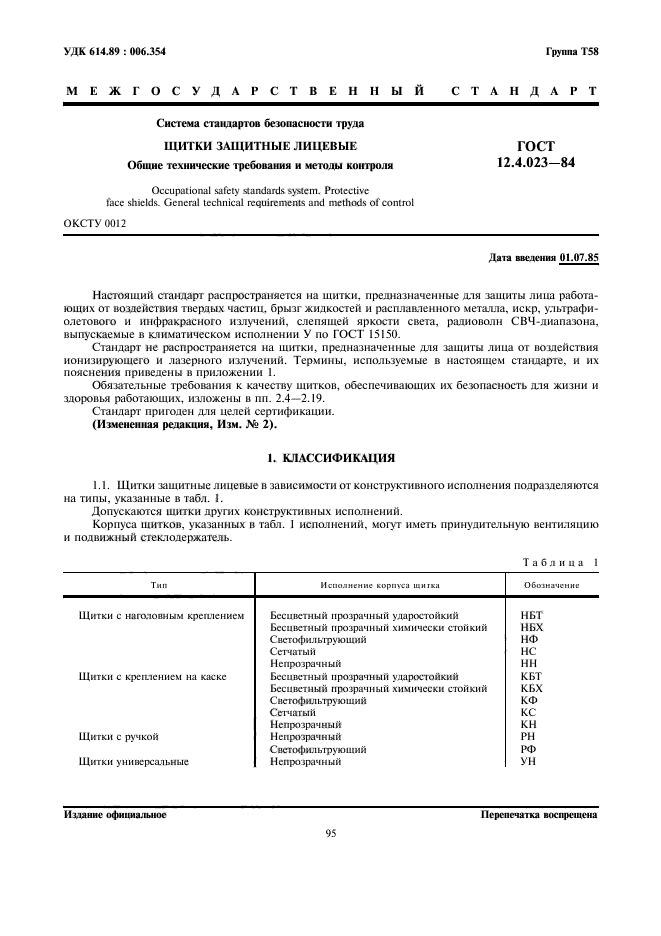

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Система стандартов безопасности труда ЩИТКИ ЗАЩИТНЫЕ ЛИЦЕВЫЕ Общие технические требования и методы контроля Occupational safety standards system. Protective |
ГОСТ |
Дата введения 01.07.85
Настоящий стандарт распространяется на щитки, предназначенные для защиты лица работающих от воздействия твердых частиц, брызг жидкостей и расплавленного металла, искр, ультрафиолетового и инфракрасного излучений, слепящей яркости света, радиоволн СВЧ-диапазона, выпускаемые в климатическом исполнении У по ГОСТ 15150.
Стандарт не распространяется на щитки, предназначенные для защиты лица от воздействия ионизирующего и лазерного излучений. Термины, используемые в настоящем стандарте, и их пояснения приведены в приложении 1.
Обязательные требования к качеству щитков, обеспечивающих их безопасность для жизни и здоровья работающих, изложены в пп. 2.4-2.19.
Стандарт пригоден для целей сертификации.
(Измененная редакция, Изм. № 2).
1. КЛАССИФИКАЦИЯ
1.1. Щитки защитные лицевые в зависимости от конструктивного исполнения подразделяются на типы, указанные в табл. 1.
Допускаются щитки других конструктивных исполнений.
Корпуса щитков, указанных в табл. 1 исполнений, могут иметь принудительную вентиляцию и подвижный стеклодержатель.
Таблица 1
|
Тип |
Исполнение корпуса щитка |
Обозначение |
|
Щитки с наголовным креплением |
Бесцветный прозрачный ударостойкий |
НБТ |
|
Бесцветный прозрачный химически стойкий |
НБХ |
|
|
Светофильтруюший |
НФ |
|
|
Сетчатый |
НС |
|
|
Непрозрачный |
НН |
|
|
Щитки с креплением на каске |
Бесцветный прозрачный ударостойкий |
КБТ |
|
Бесцветный прозрачный химически стойкий |
КБХ |
|
|
Светофильтрующий |
КФ |
|
|
Сетчатый |
КС |
|
|
Непрозрачный |
КН |
|
|
Щитки с ручкой |
Непрозрачный |
РН |
|
Светофильтрующий |
РФ |
|
|
Щитки универсальные |
Непрозрачный |
УН |

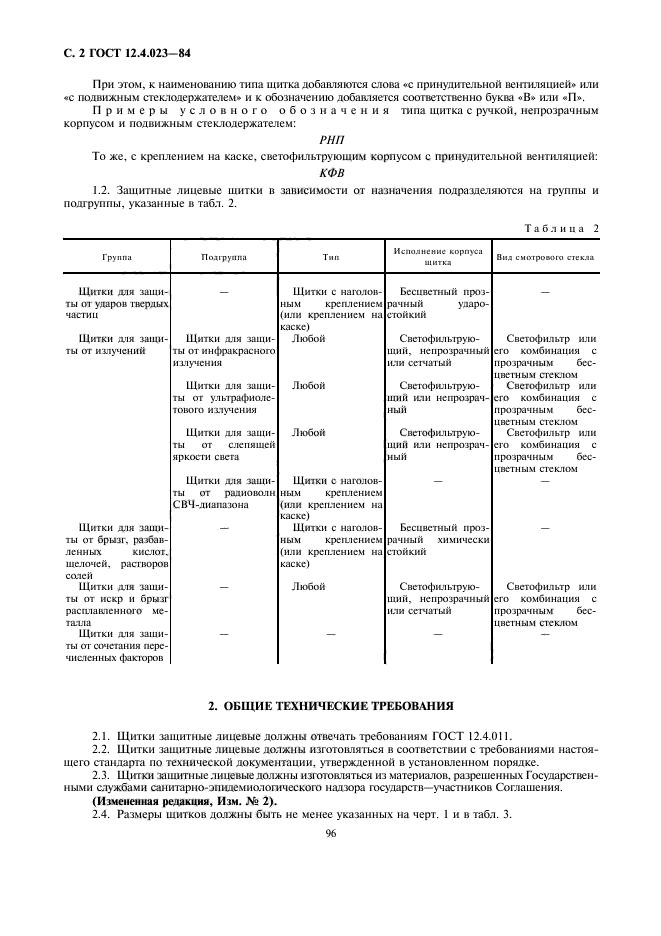

При этом, к наименованию типа щитка добавляются слова «с принудительной вентиляцией» или «с подвижным стеклодержателем» и к обозначению добавляется соответственно буква «В» или «П».
Примеры условного обозначения типа щитка с ручкой, непрозрачным корпусом и подвижным стеклодержателем:
РНП
То же, с креплением на каске, светофильтрующим корпусом с принудительной вентиляцией:
КФВ
1.2. Защитные лицевые щитки в зависимости от назначения подразделяются на группы и подгруппы, указанные в табл. 2.
Таблица 2
|
Группа |
Подгруппа |
Тип |
Исполнение корпуса щитка |
Вид смотрового стекла |
|
Щитки для защиты от ударов твердых частиц |
— |
Щитки с наголовным креплением (или креплением на каске) |
Бесцветный прозрачный ударостойкий |
— |
|
Щитки для защиты от излучений |
Щитки для зашиты от инфракрасного излучения |
Любой |
Светофильтрующий, непрозрачный или сетчатый |
Светофильтр или его комбинация с прозрачным бесцветным стеклом |
|
Щитки для защиты от ультрафиолетового излучения |
Любой |
Светофильтрующий или непрозрачный |
Светофильтр или его комбинация с прозрачным бесцветным стеклом |
|
|
Щитки для зашиты от слепящей яркости света |
Любой |
Светофильтрующий или непрозрачный |
Светофильтр или его комбинация с прозрачным бесцветным стеклом |
|
|
Щитки для защиты от радиоволн СВЧ-диапазона |
Щитки с наголовным креплением (или креплением на каске) |
— |
— |
|
|
Щитки для защиты от брызг, разбавленных кислот, щелочей, растворов солей |
— |
Щитки с наголовным креплением (или креплением на каске) |
Бесцветный прозрачный химически стойкий |
— |
|
Щитки для защиты от искр и брызг расплавленного металла |
— |
Любой |
Светофильтрующий, непрозрачный или сетчатый |
Светофильтр или его комбинация с прозрачным бесцветным стеклом |
|
Щитки для защиты от сочетания перечисленных факторов |
— |
— |
— |
— |
2. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Щитки защитные лицевые должны отвечать требованиям ГОСТ 12.4.011.
2.2. Щитки защитные лицевые должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
2.3. Щитки защитные лицевые должны изготовляться из материалов, разрешенных Государственными службами санитарно-эпидемиологического надзора государств-участников Соглашения.
(Измененная редакция, Изм. № 2).

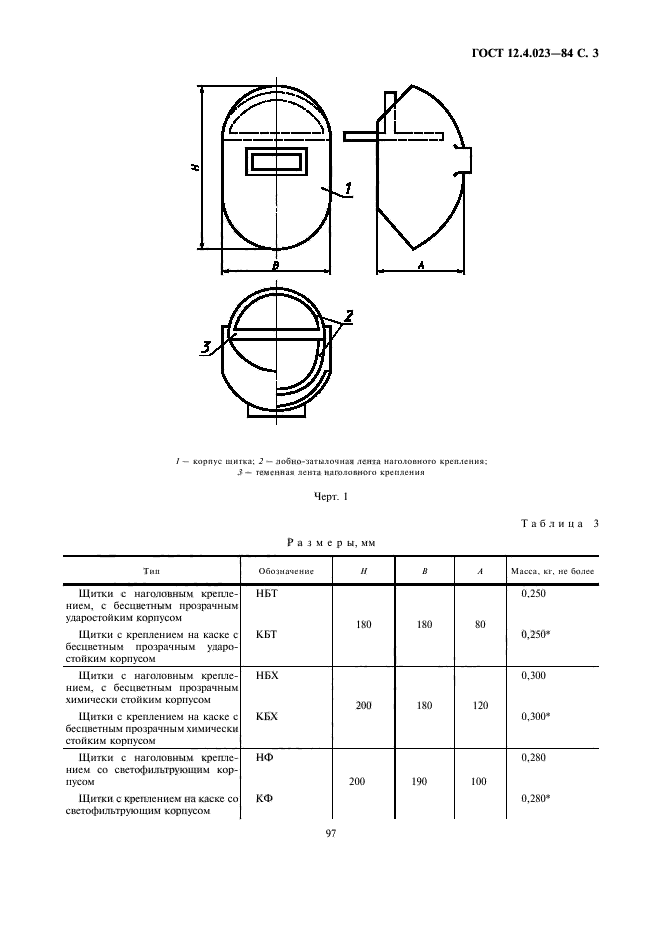

2.4. Размеры щитков должны быть не менее указанных на черт. 1 и в табл. 3.
1 — корпус щитка; 2 — лобно-затылочная лента наголовного крепления; 3 — теменная лента наголовного крепления
Черт. 1
Таблица 3
Размеры, мм
|
Тип |
Обозначение |
Н |
В |
А |
Масса, кг, не более |
|
Щитки с наголовным креплением, с бесцветным прозрачным ударостойким корпусом |
НБТ |
180 |
180 |
80 |
0,250 |
|
Щитки с креплением на каске с бесцветным прозрачным ударостойким корпусом |
КБТ |
0,250* |
|||
|
Щитки с наголовным креплением, с бесцветным прозрачным химически стойким корпусом |
НБХ |
200 |
180 |
120 |
0,300 |
|
Щитки с креплением на каске с бесцветным прозрачным химически стойким корпусом |
КБХ |
0,300* |
|||
|
Щитки с наголовным креплением со светофильтрующим корпусом |
НФ |
200 |
190 |
100 |
0,280 |
|
Щитки с креплением на каске со светофильтрующим корпусом |
КФ |
0,280* |
|||
|

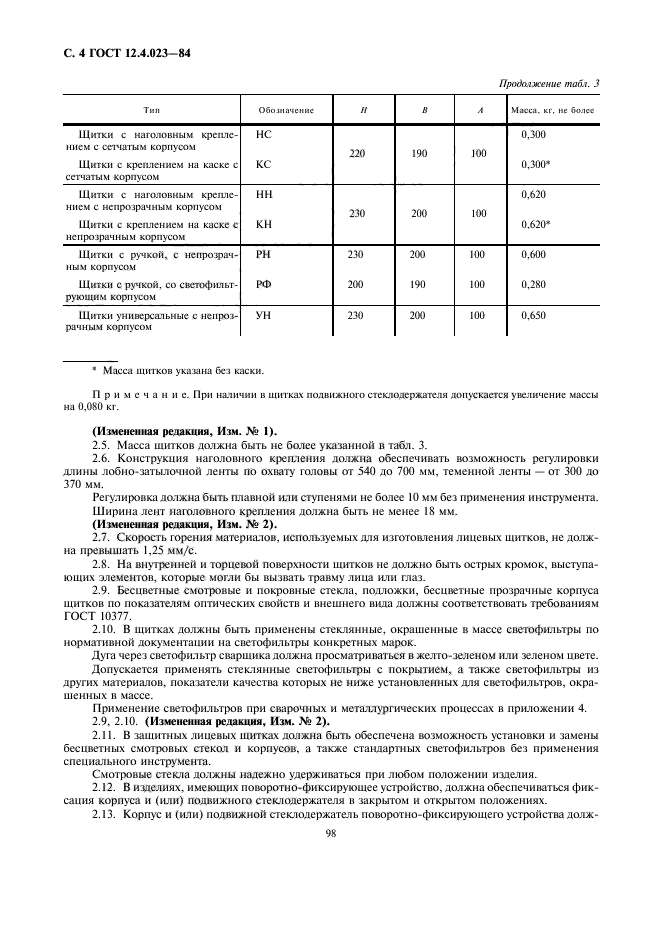

Щитки с наголовным креплением с сетчатым корпусом |
НС |
220 |
190 |
100 |
0,300 |
|
Щитки с креплением на каске с сетчатым корпусом |
КС |
0,300* |
|||
|
Щитки с наголовным креплением с непрозрачным корпусом |
НН |
230 |
200 |
100 |
0,620 |
|
Щитки с креплением на каске с непрозрачным корпусом |
КН |
0,620* |
|||
|
Щитки с ручкой, с непрозрачным корпусом |
РН |
230 |
200 |
100 |
0,600 |
|
Щитки с ручкой, со светофильтрующим корпусом |
РФ |
200 |
190 |
100 |
0,280 |
|
Щитки универсальные с непрозрачным корпусом |
УН |
230 |
200 |
100 |
0,650 |
* Масса щитков указана без каски.
Примечание. При наличии в щитках подвижного стеклодержателя допускается увеличение массы на 0,080 кг.
(Измененная редакция, Изм. № 1).
2.5. Масса щитков должна быть не более указанной в табл. 3.
2.6. Конструкция наголовного крепления должна обеспечивать возможность регулировки длины лобно-затылочной ленты по охвату головы от 540 до 700 мм, теменной ленты — от 300 до 370 мм.
Регулировка должна быть плавной или ступенями не более 10 мм б
