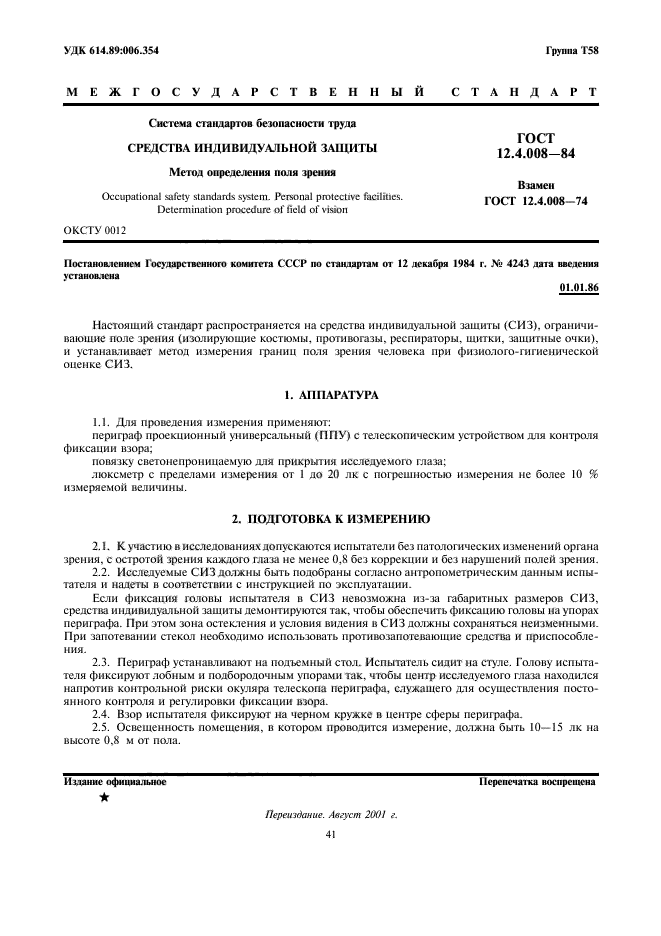

УДК 614.89:006.354 Группа Г58
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Система стандартов безопасности труда
ГОСТ
12.4.008-84
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
Метод определения ноля зрения
Взамен ГОСТ 12.4.008-74
Occupational safety standards system. Personal protective facilities. Determination procedure of field of vision
ОКСТУ 0012
Постановлением Государственного комитета СССР но стандартом от 12 декабря 1984 г. № 4243 дата введения
установлена
01.01.86
Настоящий стандарт распространяется па средства индивидуальной зашиты (СИЗ), ограничивающие поле зрения (изолирующие костюмы, противогазы, респираторы, щитки, защитные очки), и устанавливает метод измерения границ поля зрения человека при физиолого-гигиеннческой оценке СИЗ.
1. АППАРАТУРА
1.1. Для проведения измерения применяют:
периграф проекционный универсальный (ППУ) с телескопическим устройством для контроля фиксации взора;
повязку светонепроницаемую для прикрытия исследуемого глаза:
люксметр с пределами измерения от 1 до 20 лк с погрешностью измерения не более 10 % измеряемой величины.
2. ПОДГОТОВКА К ИЗМЕРЕНИЮ
2.1. К участию в исследованиях допускаются испытатели без патологических изменений органа зрения, с остротой зрения каждого глаза не менее 0,8 без коррекции и без нарушений полей зрения.
2.2. Исследуемые СИЗ должны быть подобраны согласно антропометрическим данным испытателя и надеты в соответствии с инструкцией по эксплуатации.
Если фиксация готовы испытателя в СИЗ невозможна из-за габаритных размеров СИЗ, средства индивидуальной защиты демонтируются так. чтобы обеспечить фиксацию головы на упорах периграфа. При этом зона остекления и условия видения в СИЗ должны сохраняться неизменными. При запотевании стекол необходимо использовать противозапогеваюшне средства и приспособления.
2.3. Периграф устанавливают на подъемный стол. Испытатель сидит на стуле. Голову испытателя фиксируют лобным и подбородочным упорами так. чтобы центр исследуемого глаза находился напротив контрольной риски окуляра телескопа периграфа, служащего для осуществления постоянного контроля и регулировки фиксации взора.
2.4. Взор испытателя фиксируют на черном кружке в центре сферы периграфа.
2.5. Освещенность помещения, в котором проводится измерение, должна быть 10—15 лк на высоте 0,8 м от пола.
Издание официальное ★
Псрспечанш воспрещена
Переиздание. Август 2001 г. 41
С. 2 ГОСТ 12.4.008-84
2.6. Характеристика режима работы периграфа:
яркость тест-объекта — 100 кд/м-;
яркость сферы — 10 кд/м2;
площадь тест-объекта — 2.56 мм2.
Указанные значения яркости и размер тест-объекта устанавливают с помощью тестой и фильтров в соответствии с инструкцией по эксплуатации прибора.
2.7. Испытания каждого СИЗ проводят не менее чем на девяти испытателях. Каждый испытатель оценивает в одном эксперименте не более трех СИЗ.
2.8. Бланк-схему, на которую заносят результаты периметрии, закрепляют на периграфе так, чтобы зона бланка находилась справа от экспериментатора (приложение 1).
2.9. Перед проведением измерения у испытателя определяют остроту зрения и границу поля зрения.
3. ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ
3.1. На испытателя надевают испытуемое СИЗ.
3.2. Границы поля зрения измеряют монокулярно с предварительной адаптацией глаз к яркости сферы периграфа в течение 10 мин.
3.3. Тест-объект перемешают от периферии к центру со скоростью 4—5* в 1 с.
Испытатель во время исследования сообщает экспериментатору момент появления тест-объекта в поле зрения. Границу поля зрения каждого испытателя измеряют не менее чем по три раза. На бланк-схеме фиксируют среднее значение трех определений появления тест-объекта в поле зрения испытателя.
3.4. Первое измерение проводят на носовом меридиане: 0* —для левого глаза; 180* —для правого глаза. Затем проводят измерения последовательно подругам 11 меридианам: 30. 60, 90. 120. 150, 180, 210, 240. 270. 300 и 330″.
После 30-минутного исследования для испытателя должны быть предусмотрены 10—15-минутные перерывы.
Прим с ч а и и с. Для защитных очков допекается определение поля зрения но следующим меридианам: 0, 90. 180 и 270″.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Результаты измерения границ поля зрения левого и правого глаз, зафиксированные на регистрационной бланк-схеме, заносят в протокол испытаний (приложение 2).
4.2. Результаты измерений подвергают статистической обработке в соответствии с приложением 3.
42

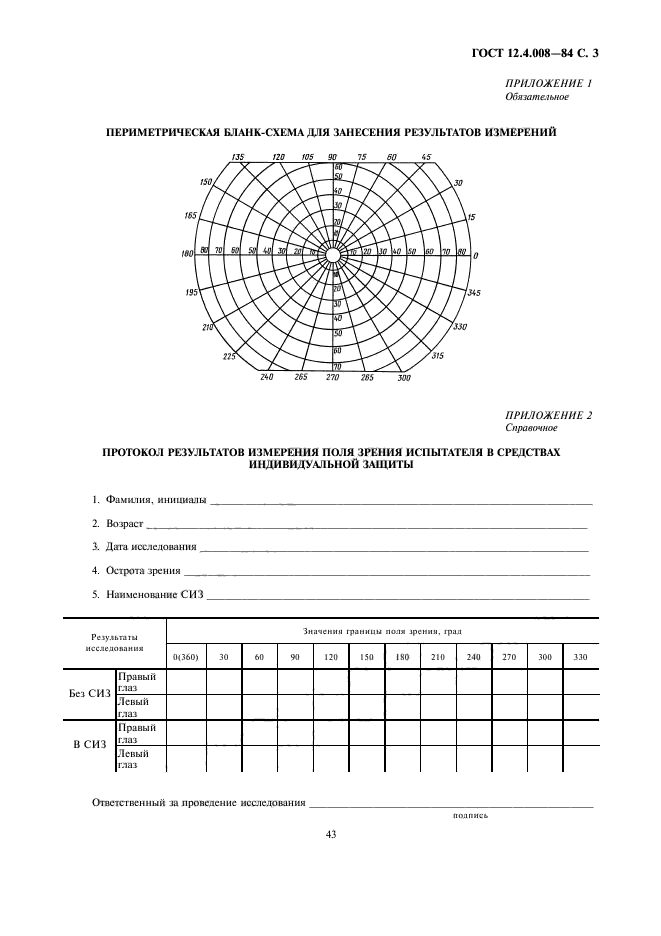

ГОСТ 12.4.008-84 С. 3
ПРИЛОЖЕНИЕ I
Обязательное
ПЕРИМЕТРИЧЕСКАЯ БЛАНК-СХЕМА ДЛЯ ЗАНЕСЕНИЯ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
|
|
2>,0 26$ 270 265 300 |
ПРИЛОЖЕНИЕ 2 Справочное
ПРОТОКОЛ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ ПОЛЯ ЗРЕНИЯ ИСПЫТАТЕЛЯ В СРЕДСТВАХ
ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
1. Фамилия, ишшиалы
2. Возраст_
3. Дата исследования _
4. Острота зрения_
5. Наименование СИЗ
|
Результаты нсслелопампя |
Значении гранмии поля iponm. ipaa |
||||||||||||
|
0(360) |
30 |
60 |
ад |
120 |
ISO |
180 |
210 |
240 |
270 |
300 |
330 |
||
|
Без СИЗ |
Правый глаз |
||||||||||||
|
Левый глаз |
|||||||||||||
|
В СИЗ |
Правый глаз |
||||||||||||
|
Левый глаз |
|||||||||||||
Ответственный за проведение исследования_
полнись
43

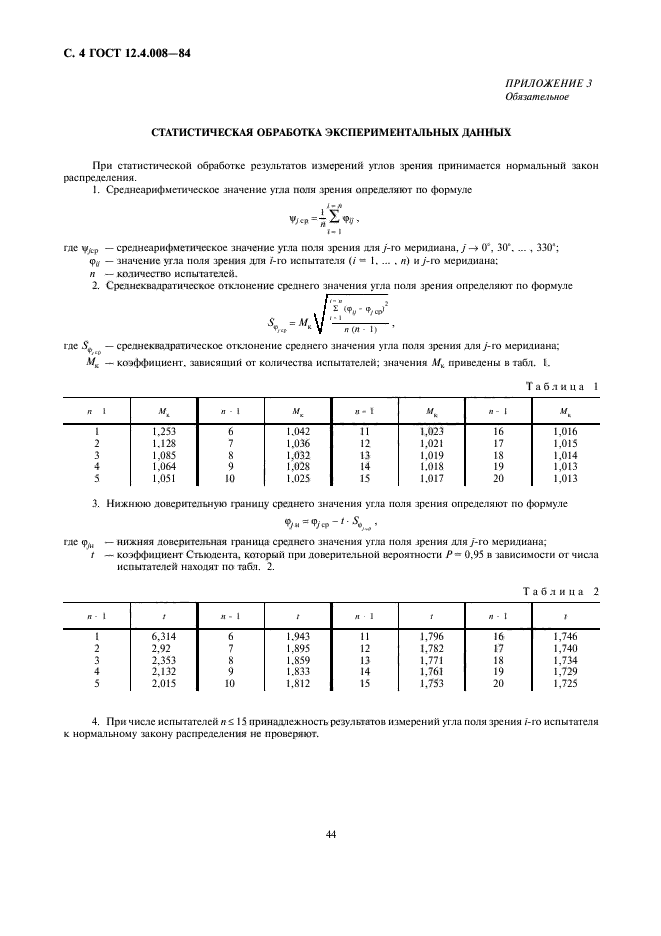

С. 4 ГОСТ 12.4.008-84
ПРИЛОЖЕНИЕ J Обязательное
СТАТИСТИЧЕСКАЯ ОБРАБОТКА ЭКСПЕРИМЕНТАЛЬНЫХ ДАННЫХ
При статистической обработке результатов измерений углов зрения принимается нормальный закон распределения.
I. Среднеарифметическое значение угла поля зрения определяют но формуле
I-1
где у^р — среднеарифметическое значение угла поля зрения для /- го меридиана./ —» 0°, 30*. …, 330*;
Ф0— — значение угла поля зрения для i-го испытателя (/ = I…..п) и /-го меридиана:
п — количесгво испытателей.
2. Среднеквадратнческое отклонение среднею значения угла поля зрения определяют по формуле
/’iV-V1
м/. I) •
где — среднеквадратическое отклонение среднего значения угла поля зрения для /-го меридиана; Мк — коэффициент. зависящий от количества испытателей: значения Л/к приведены в табл. I.
|
|
«Рун = Ф,чр — * ■ ^ » |
3. Нижнюю доверительную фанину среднею значения угла поля зрения определяют по формуле
где
/ — коэффициент Стьюдснта. который при доверительной вероятности Р — 0.95 в зависимости or чиста испытателей находят по табл. 2.
4. При числе испытателей п £ 15 принадлежность результатов измерений угла поля зрения /-го испытателя к нормальному закону распределения не проверяют.
44
