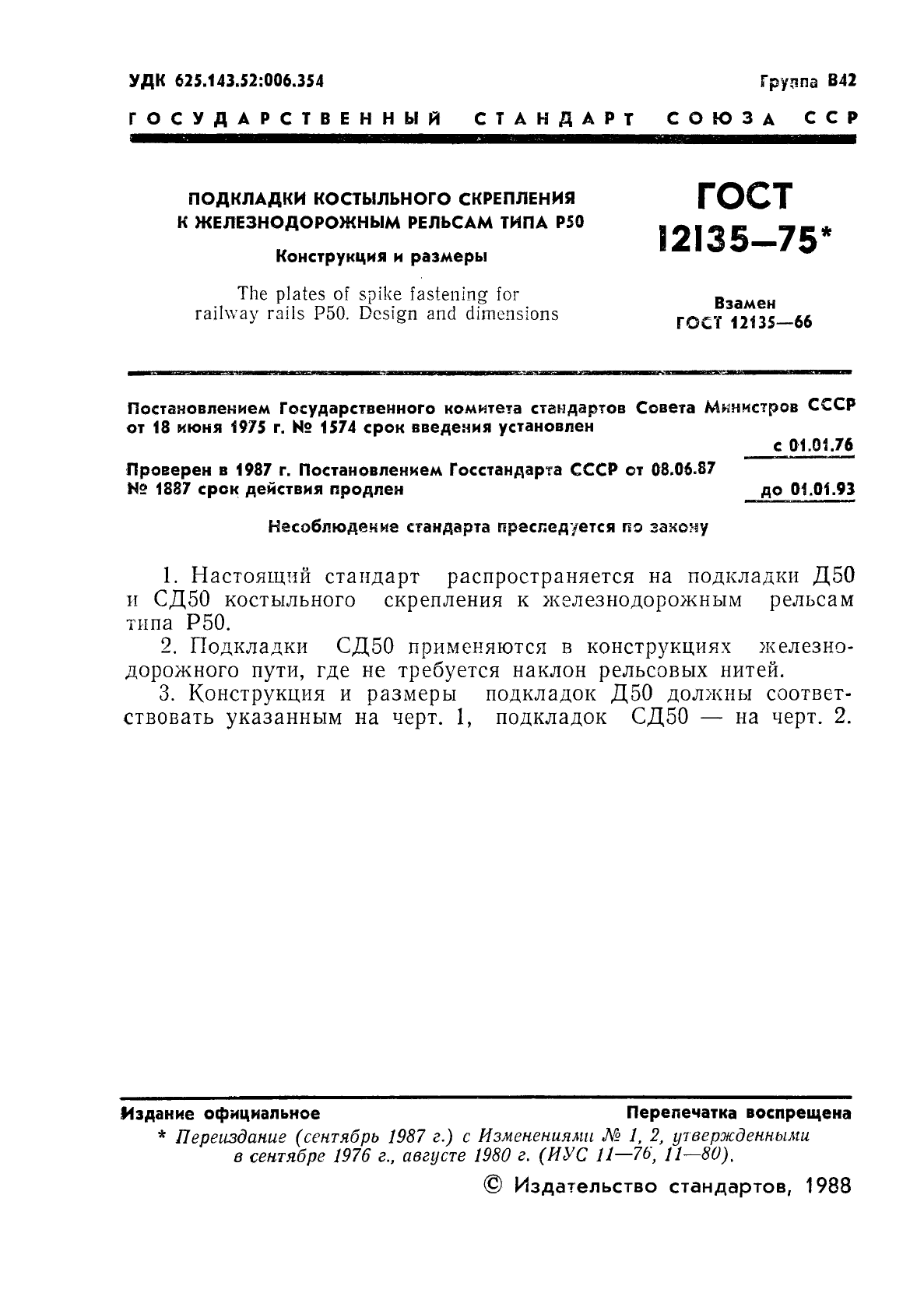

ГОСТ 12135-75

ПОДКЛАДКИ КОСТЫЛЬНОГО СКРЕПЛЕНИЯ К ЖЕЛЕЗНОДОРОЖНЫМ РЕЛЬСАМ ТИПА Р50. Конструкция и размеры.

The plates of spike fastening for railway P50 rails.

Design and dimensions

Взамен ГОСТ 12135-66

Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1975 14 N8 1574 срок действия установлен

с 01.01 1976 г. до 01.01 1983 г

Несоблюдение стандарта преследуется по закону

1.    Настоящий стандарт распространяется на подкладки Д50 и СД50 костыльного скрепления к железнодорожным рельсам типа Р50,

2.    Подкладки СД50 применяются в конструкциях железнодорожного пути, где не требуется наклон рельсовых нитей,

3. Конструкция и размеры подкладок Д50 должны соответствовать указанным на черт. 1, подкладок СД50 — на черт. 2.

Пж?тм&т Д50

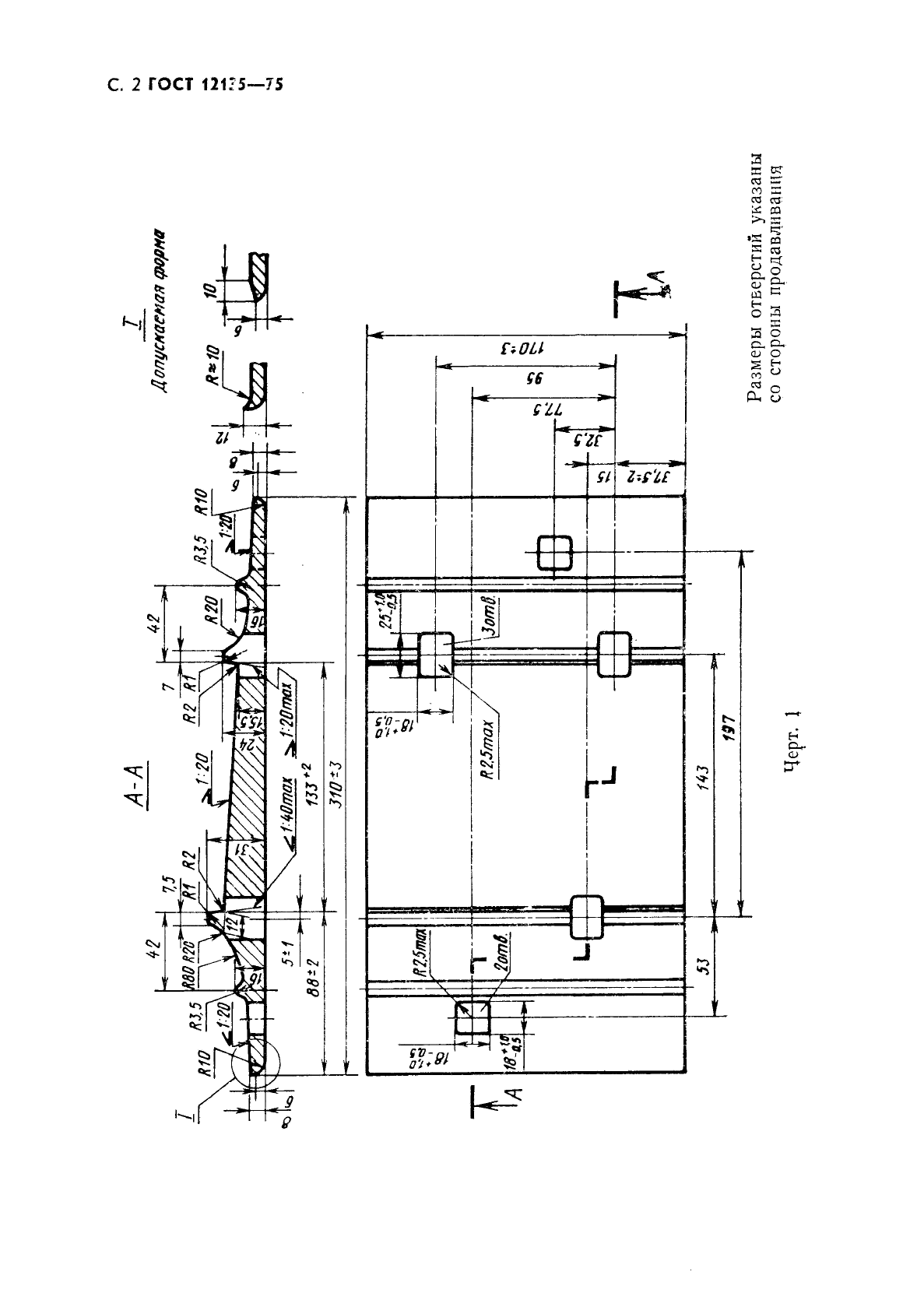

Черт. 1

Размеры отверстий указаны со стороны продавливания.

То же, подкладки СД50:

Под>кладка»СД50 гост 12135—75

Подкладка СД50

(Измененная редакция, Изм. №1, 2).

-Йтг

ехнИчеСКие требования и материал — по ГОСТ 3280-72.

5. Масса подкладок указана в справочном приложении к настоящему стандарту.

Радиусы закруглений, не указанные на чертежах, лняются размером 2—6 мм,

редельные отклонения по толщине подкладки не должны ышать ±1 мм, а по расстоянию между осями отверстий — мм.

меры, на которые не установлены предельные отклонения, _1£ых подкладках не контролируются, но должны ечиваться технологией, В случае их проверки предельные онения не должны превышать ±1 мм.

6—8, (Введены дополнительно; Изм. № 1)

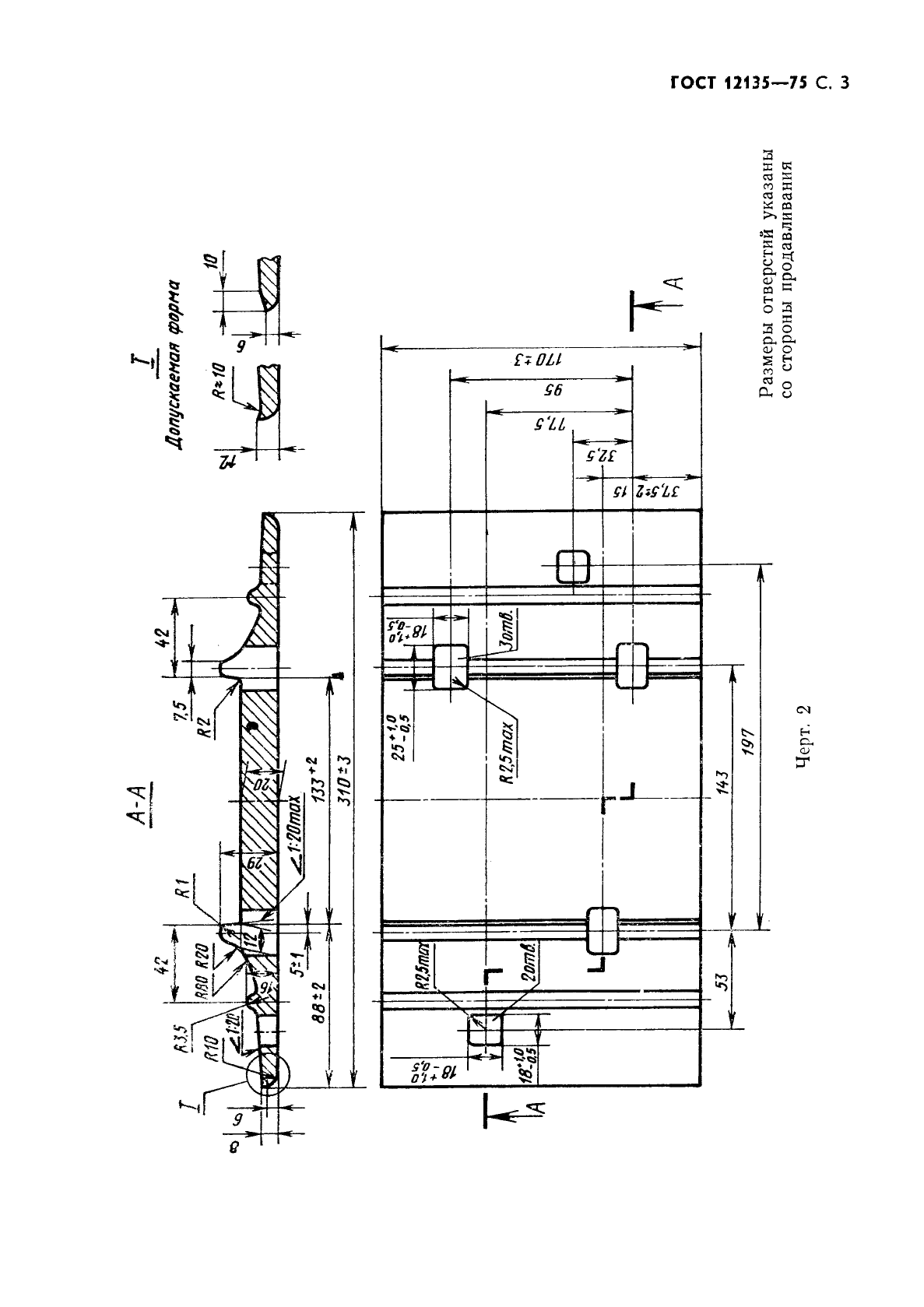

Черт. 2

Размеры отверстий указаны со стороны продавливания.

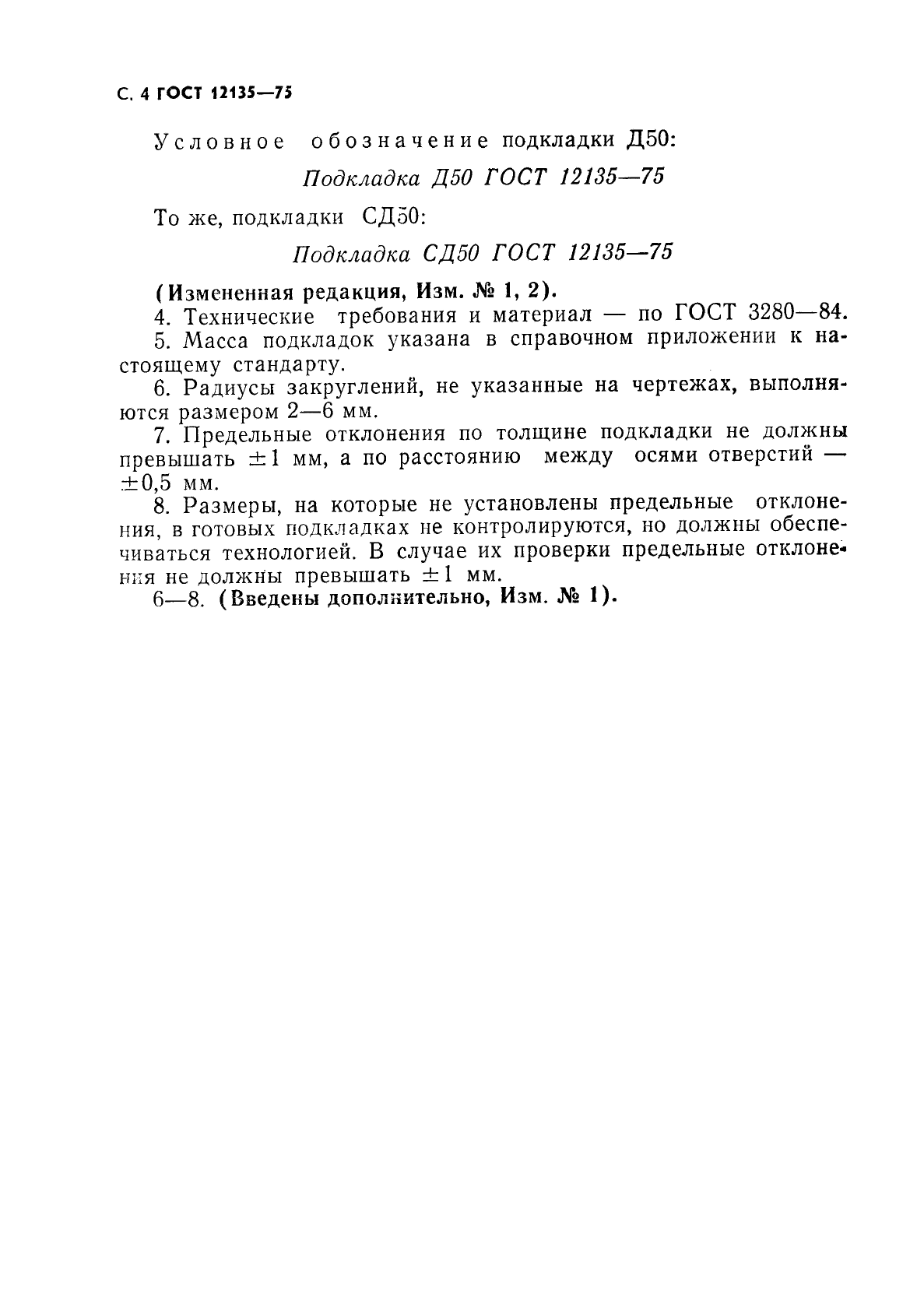

Условное обозначение подкладки Д50: Подкладка Д50 ГОСТ 12135-75

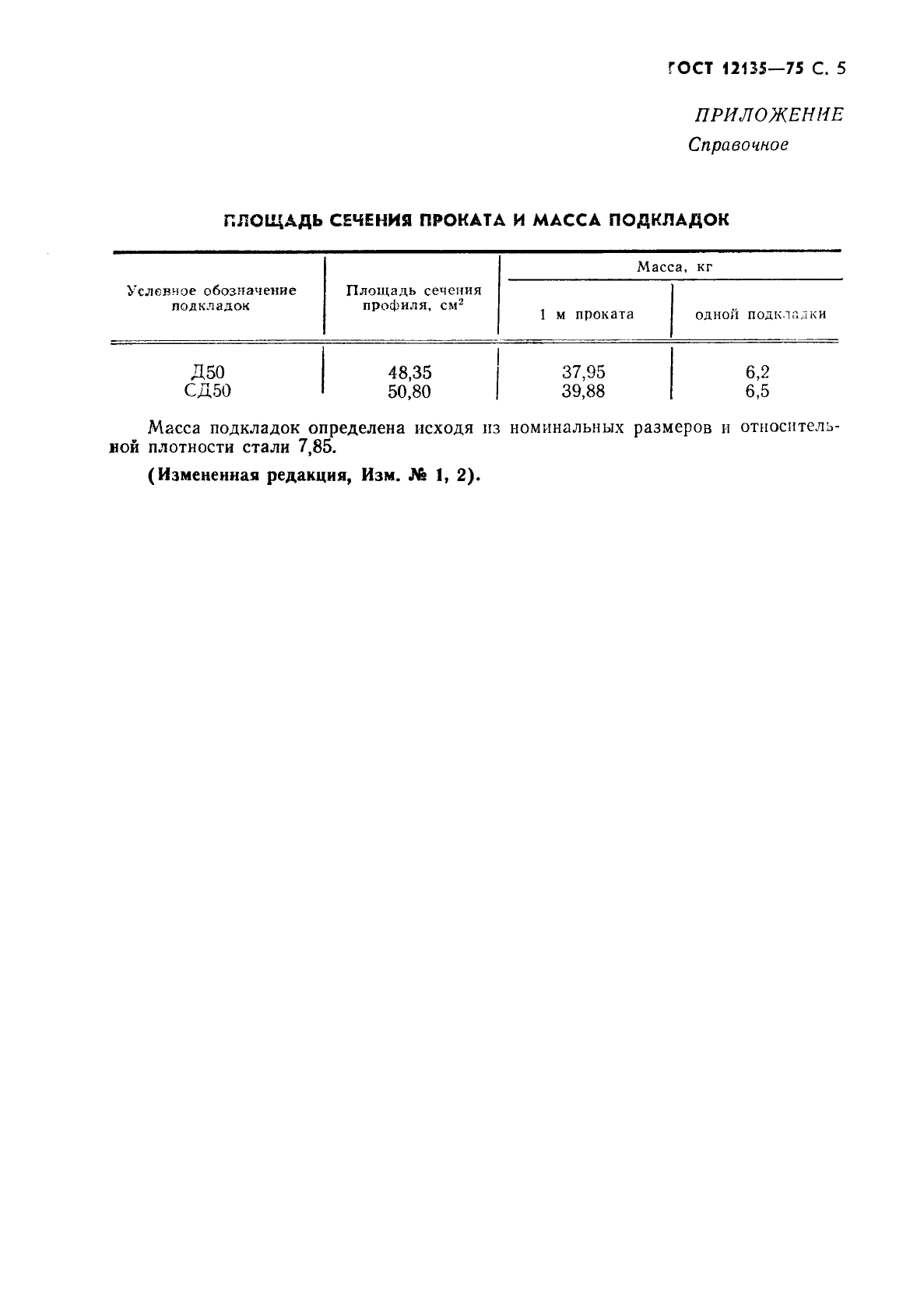

ПРИЛОЖЕНИЕ

Справочное
