Система стандартов безопасности труда. Рамы лесопильные двухэтажные. Нормы вибрации на рабочих местах. Метод измерения

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5
|

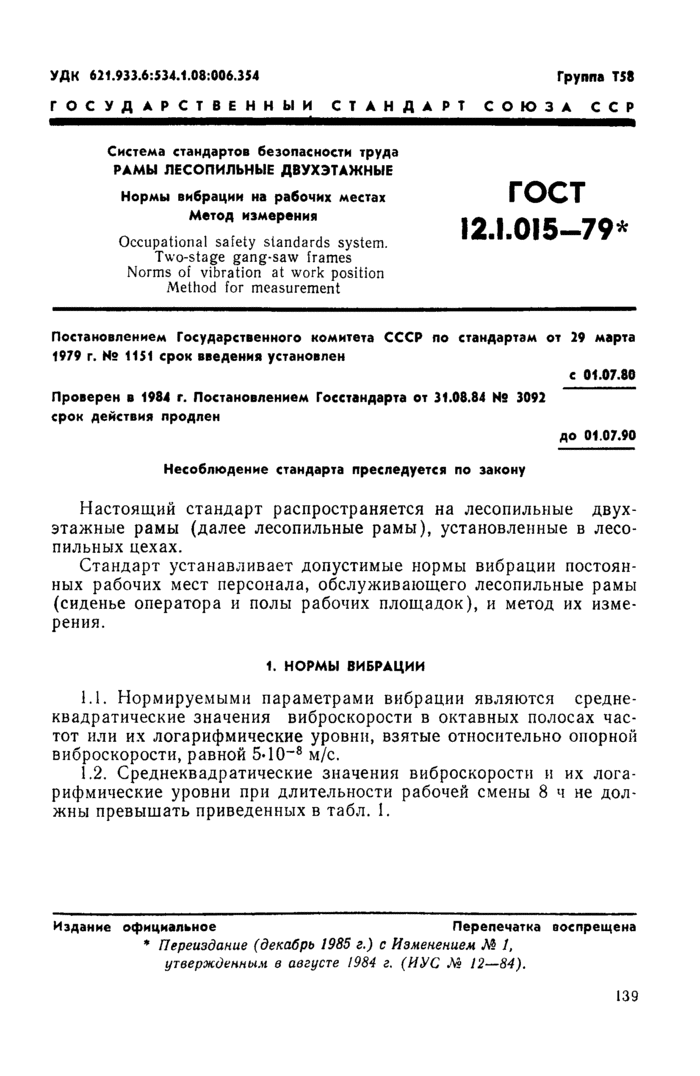

УДК 621.933.6:534.1.08:006.354 ГОСУДАРСТВЕННЫЙ станда |
Группа T58 PT СОЮЗА ССР |
|
Система стандартов безопасности труда РАМЫ ЛЕСОПИЛЬНЫЕ ДВУХЭТАЖНЫЕ Нормы вибрации на рабочих местах |
ГОСТ |
|
Метод измерения |
12.1.015-79* |
|
Occupational safety standards system. Two-stage gang-saw frames Norms of vibration at work position Method for measurement |
Постановлением Государственного комитета СССР по стандартам от 29 марта 1979 г. № 1151 срок введения установлен
с 01.07.80
Проверен в 1984 г. Постановлением Госстандарта от 31.08.84 N9 3092 срок действия продлен
до 01.07.90
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на лесопильные двухэтажные рамы (далее лесопильные рамы), установленные в лесопильных цехах.
Стандарт устанавливает допустимые нормы вибрации постоянных рабочих мест персонала, обслуживающего лесопильные рамы (сиденье оператора и полы рабочих площадок), и метод их измерения.
1. НОРМЫ ВИБРАЦИИ
1.1. Нормируемыми параметрами вибрации являются среднеквадратические значения виброскорости в октавных полосах частот или их логарифмические уровни, взятые относительно опорной виброскорости, равной 5«10~8 м/с.
1.2. Среднеквадратические значения виброскорости и их логарифмические уровни при длительности рабочей смены 8 ч не должны превышать приведенных в табл. 1.
Издание официальное Перепечатка воспрещена
* Переиздание (декабрь 1985 г.) с Изменением Л? 1, утвержденным в августе 1984 г. (ИУС As 12—84).

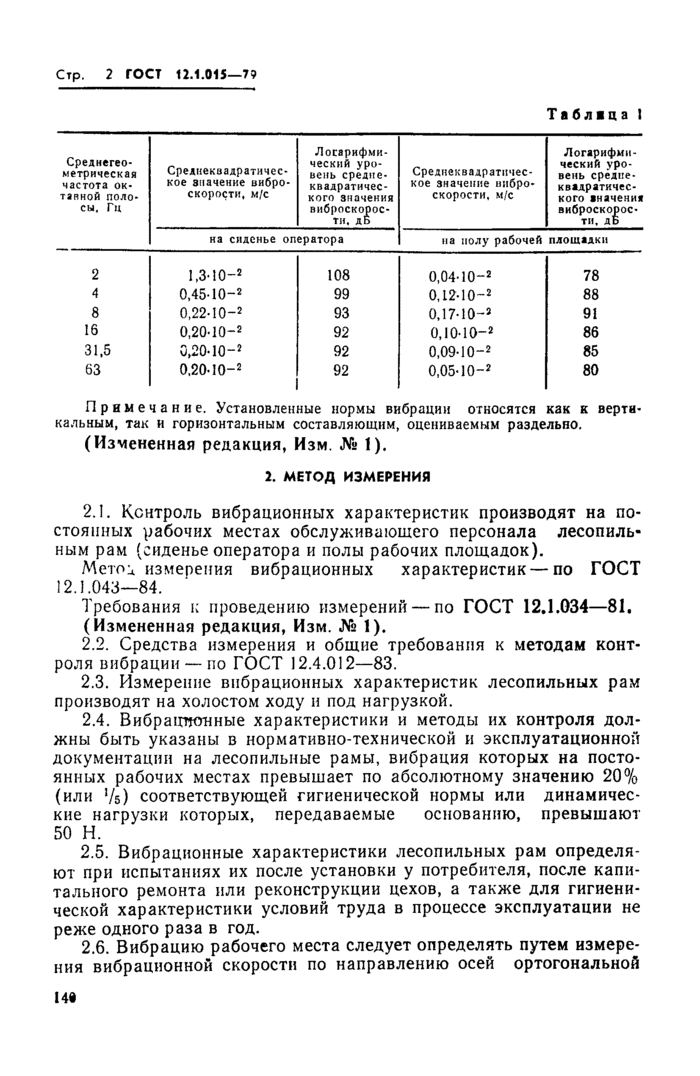

Та бл вц а 1
|
Среднегеометрическая частота октавной полосы. Гц |
Среднеквадратичес-кое значение вибро-скорости, м/с |
Логарифмический уровень средне-квадратического значения виброскорости. дь |
Среднеквадратичес-кое значение вибро* скорости, м/с |
Логарифмический уровень средне-квадратического значения виброскорости. дБ |
|
на сиденье оператора |
на полу рабочей площадки |
|||
|
2 |
1.3-10—2 |
108 |
0,04-10“* |
78 |
|
4 |
0.45-10-2 |
99 |
0,12-10-* |
88 |
|
8 |
0,22-10”2 |
93 |
0,17-10“* |
91 |
|
16 |
0,20-10“* |
92 |
0,101 о-2 |
86 |
|
31,5 |
0,20-10-2 |
92 |
0,09-10-2 |
85 |
|
63 |
0.20-10-2 |
92 |
0,05-10-2 |
80 |
Примечание. Установленные нормы вибрации относятся как к вертикальным, так и горизонтальным составляющим, оцениваемым раздельно. (Измененная редакция, Изм. № 1).
2. МЕТОД ИЗМЕРЕНИЯ
2.1. Контроль вибрационных характеристик производят на постоянных рабочих местах обслуживающего персонала лесопильным рам (сиденье оператора и полы рабочих площадок).
Метой измерения вибрационных характеристик — по ГОСТ 12.1.043-84.
Требования к проведению измерений — по ГОСТ 12.1.034-81.
(Измененная редакция, Изм. № 1).
2.2. Средства измерения и общие требования к методам контроля вибрации — по ГОСТ 12.4.012-83.
2.3. Измерение вибрационных характеристик лесопильных рам производят на холостом ходу и под нагрузкой.
2.4. Вибрационные характеристики и методы их контроля должны быть указаны в нормативно-технической и эксплуатационной документации на лесопильные рамы, вибрация которых на постоянных рабочих местах превышает по абсолютному значению 20% (или 75) соответствующей гигиенической нормы или динамические нагрузки которых, передаваемые основанию, превышают 50 Н.
2.5. Вибрационные характеристики лесопильных рам определяют при испытаниях их после установки у потребителя, после капитального ремонта или реконструкции цехов, а также для гигиенической характеристики условий труда в процессе эксплуатации не реже одного раза в год.
2.6. Вибрацию рабочего места следует определять путем измерения вибрационной скорости по направлению осей ортогональной

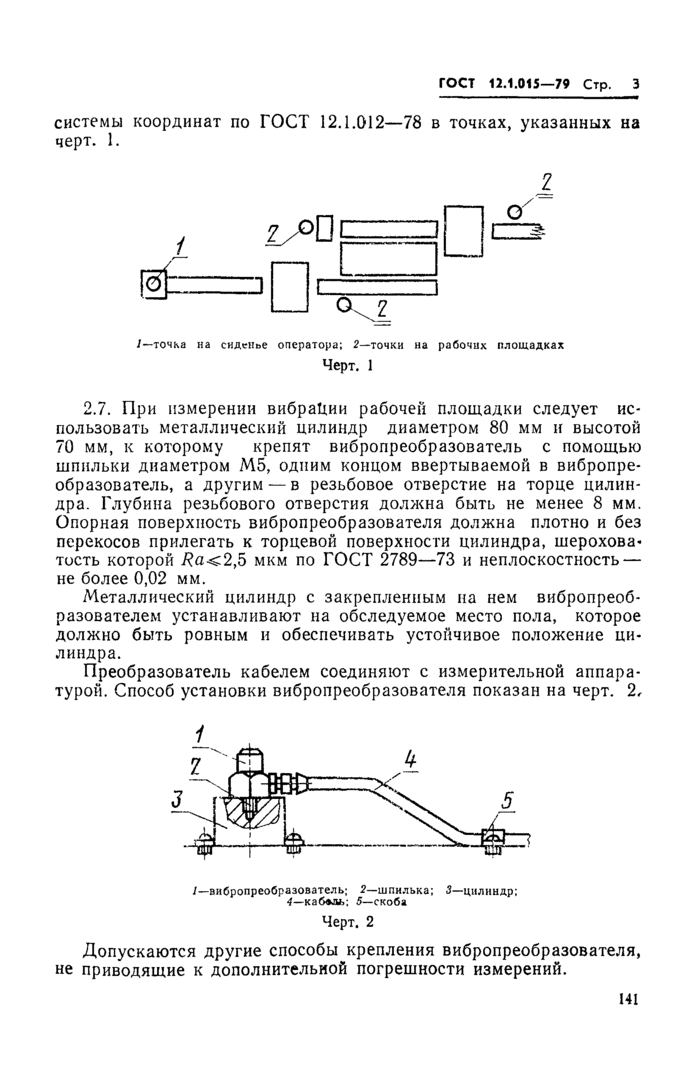

ГОСТ 12.1.015-79 Стр. 3
системы координат по ГОСТ 12.1.012-78 в точках, указанных на черт. 1.
/—точка на сиденье оператора; 2—точки на рабочих площадках Черт. 1
2.7. При измерении вибрации рабочей площадки следует использовать металлический цилиндр диаметром 80 мм и высотой 70 мм, к которому крепят вибропреобразователь с помощью шпильки диаметром М5, одним концом ввертываемой в вибропреобразователь, а другим — в резьбовое отверстие на торце цилиндра. Глубина резьбового отверстия должна быть не менее 8 мм. Опорная поверхность вибропреобразователя должна плотно и без перекосов прилегать к торцевой поверхности цилиндра, шероховатость которой 7?аГОСТ 2789-73 и неплоскостность — не более 0,02 мм.
Металлический цилиндр с закрепленным на нем вибропреобразователем устанавливают на обследуемое место пола, которое должно быть ровным и обеспечивать устойчивое положение цилиндра.
Преобразователь кабелем соединяют с измерительной аппаратурой. Способ установки вибропреобразователя показан на черт. 2,
/—вибропреобразователь; 2—шпилька; 3—цилиндр;
•/—кабели,; 5—скоба
Черт. 2
Допускаются другие способы крепления вибропреобразователя, не приводящие к дополнительной погрешности измерений.
141
Стр. 4 ГОСТ 12.1.015-79

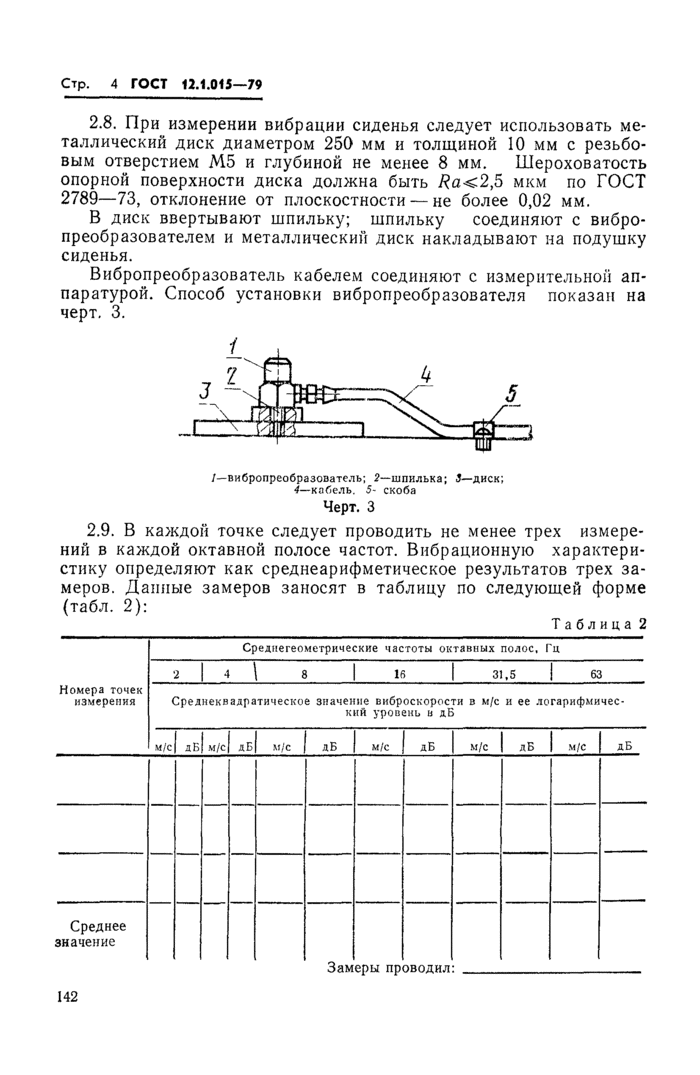

2.8. При измерении вибрации сиденья следует использовать металлический диск диаметром 250 мм и толщиной 10 мм с резьбовым отверстием МБ и глубиной не менее 8 мм. Шероховатость опорной поверхности диска должна быть Ra<2f5 мкм по ГОСТ 2789—73, отклонение от плоскостности — не более 0,02 мм.
В диск ввертывают шпильку; шпильку соединяют с вибропреобразователем и металлический диск накладывают на подушку сиденья.
Вибропреобразователь кабелем соединяют с измерительной аппаратурой. Способ установки вибропреобразователя показан на черт. 3.
/—вибропреобразователь; 2—шпилька; 3—диск;
4— кабель. 5- скоба
Черт. 3
2.9. В каждой точке следует проводить не менее трех измерений в каждой октавной полосе частот. Вибрационную характеристику определяют как среднеарифметическое результатов трех замеров. Данные замеров заносят в таблицу по следующей форме (табл. 2):
Таблица 2
Среднегеометрические частоты октавных полос, Гц ■2 | 4 \ 8 | 16 | 31,5 1 63
Номера точек
измерения Среднеквадратическое значение виброскорости в м/с и ее логарифмический уровень в дБ
|
м/с |
дБ |
м/с |
дБ |
м/с |
дБ |
м/с |
дБ |
м/с |
дБ |
м/с |
дБ |
|
|
Среднее значение |
Замеры проводил:
ГОСТ 12.1.015-79 Стр. 5

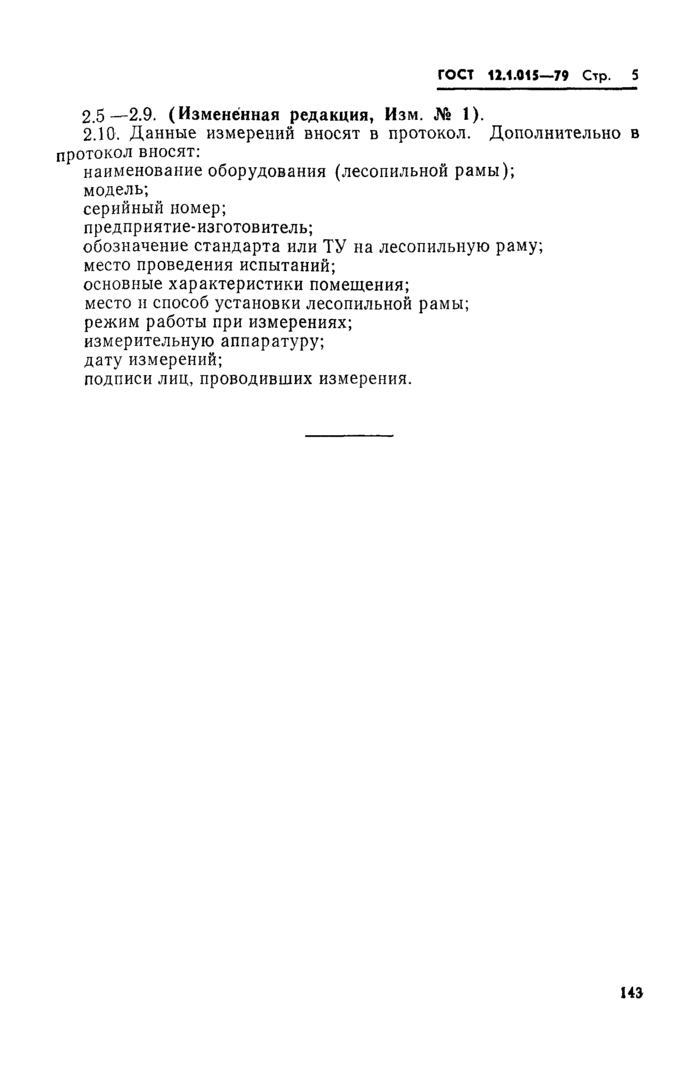

25—2.9. (Измененная редакция, Изм. № 1).
2.10. Данные измерений вносят в протокол. Дополнительно в протокол вносят:
наименование оборудования (лесопильной рамы); модель;
серийный номер; предприятие-изготовитель;
обозначение стандарта или ТУ на лесопильную раму;
место проведения испытаний;
основные характеристики помещения;
место и способ установки лесопильной рамы;
режим работы при измерениях;
измерительную аппаратуру;
дату измерений;
подписи лиц, проводивших измерения.
