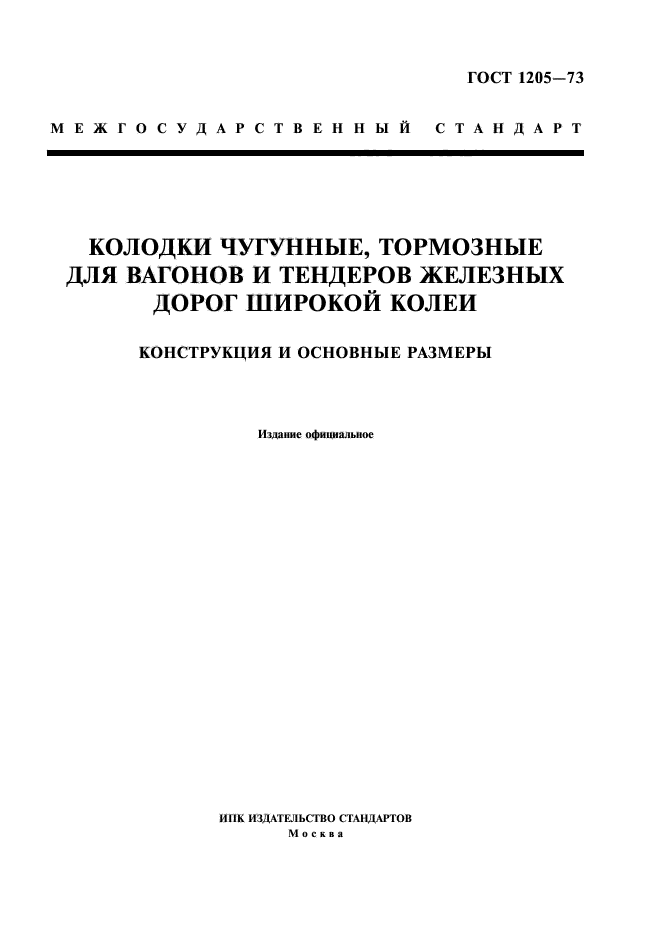

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР КОЛОДКИ ЧУГУННЫЕ, ТОРМОЗНЫЕ
ДЛЯ ВАГОНОВ И ТЕНДЕРОВ ЖЕЛЕЗНЫХ ДОРОГ ШИРОКОЙ КОЛЕИ
КОНСТРУКЦИЯ И ОСНОВНОЕ РАЗМЕРЫ
ГОСТ 1205-73
Издание официальное
ГОССТАНДАРТ РОССИИ Москва
УДК 026,a~ee7.2i0
государств г, ПИЙ И СТА Н д а Ит r£****Jb№
roct
1205—7»
\
|y
КОЛОДКИ ЧУГУННЫЙ, ТОРМОЗНЫ1 для ВАГОНОЙ И ТЕЙЛЕРОВ , Ж&лг.змык Д0*>0(- ИЖКЖОЙ КОЛе{
Конструкций и основные pttmtpu
Cest Iron brake 4hoca (of cur* enrMendeM of broad giugt Construction and basic dimension
Срок действия с 01.01. 76 до 01 01 95

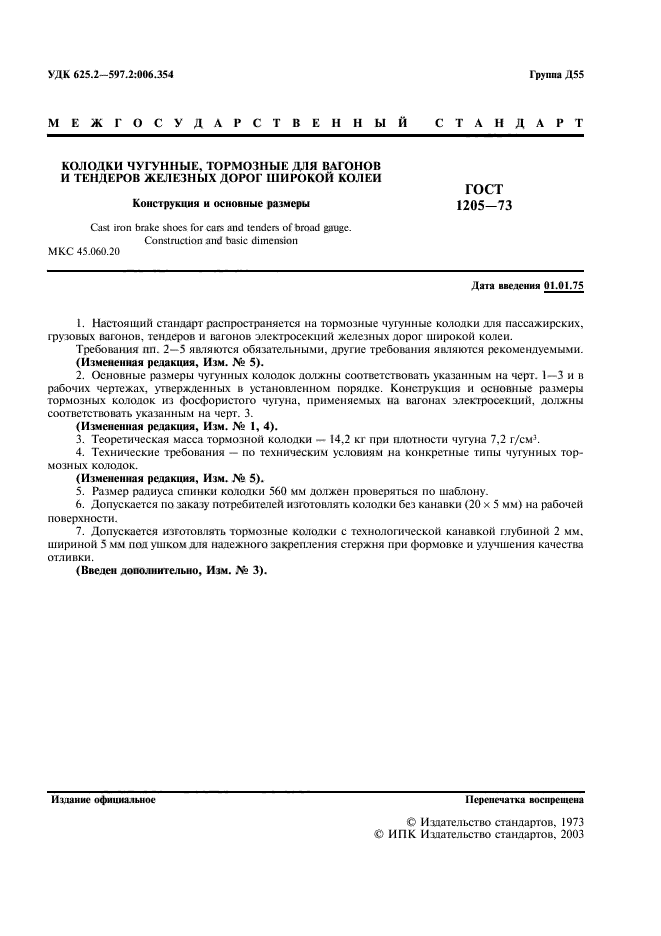

1. Настоящий стандарт распространяется на тормозные чугунные колодки для пассажирских, .грузовых вагонов, тендеров и вагонов электросекций железные дорог широкой колеи.
Требования пп. 2—5 являются обязательными, другие требования являются рекомендуемыми.
(Измененная редакция, Изм. № 6).
2. Основные размеры чугунных колодок должны соответствовать указанным па черт. 1—3 ив рабочих чертежах, утвержденных в установленном порядке. Конструкция и основные размеры тормозных колодок из фосфористого чугуна, применяемых на вагонах электросекций, должны соответствовать указанным на черт. 3
(Измененная редакций, Изм. № 1).
3. Теоретическая масса тормозной колодки — 14,2 кг при плотности чугуна 7,2 г/см'».
4. Технические требования — по техническим условиям на конкретные типы чугунных тормозных колодок. (Измененная редакция, Изм. №5).
5. Размер радиуса спинки колодки 560 мм должен проверяться по шаблону.
6. Допускается по заказу потребителей изготовлять колодки без канавки (20×5 мм) на рабочей поверхности.
Издание официальное
Издательство стандартов 1973 Издательство стандартов, 1992 Переиздание с изменениями
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения
Госстандарта России

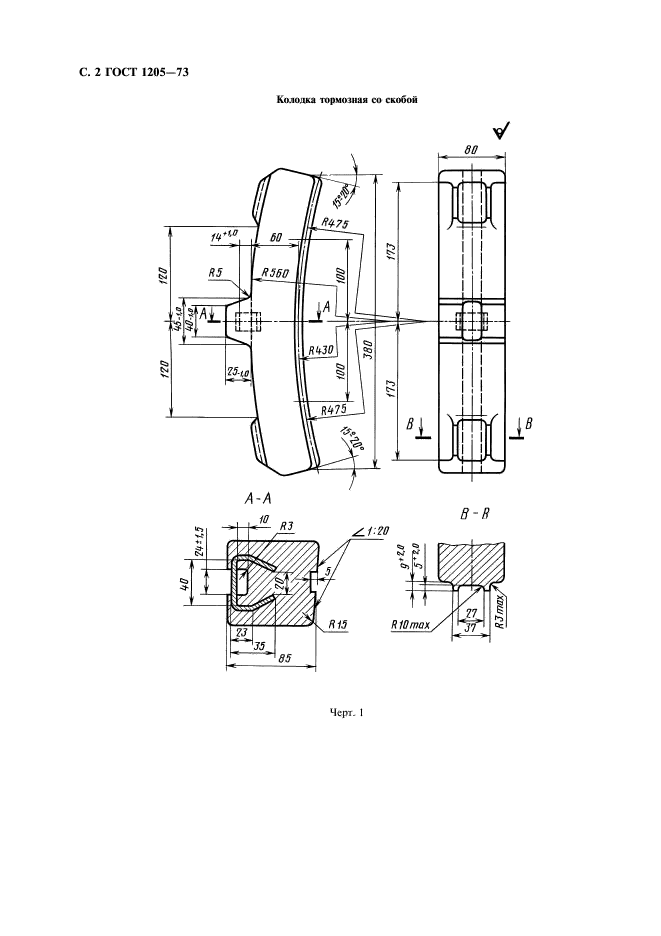

Колодка тормозная со скобой

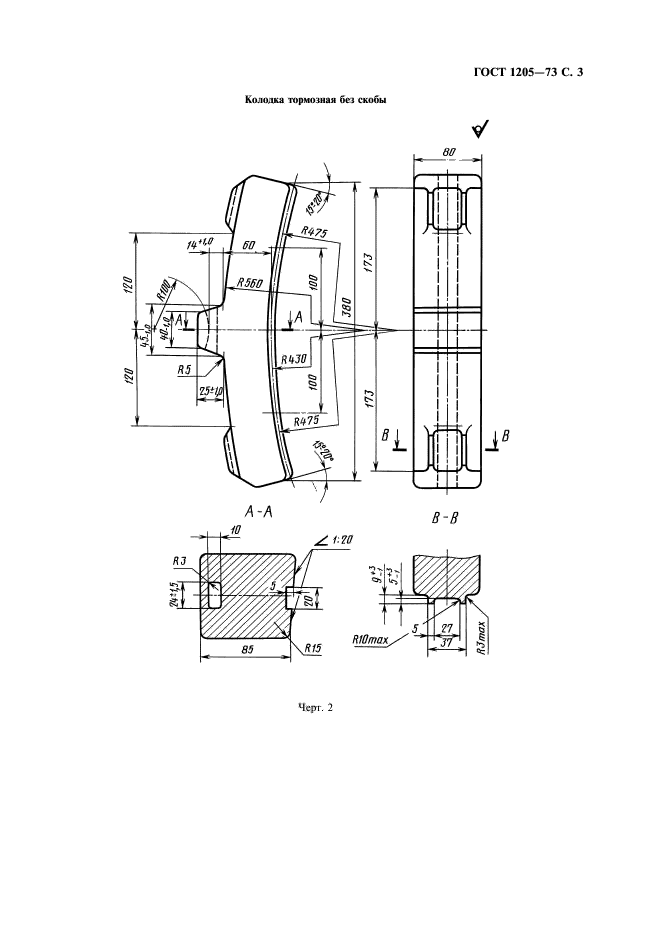

Колодка тормозная без скобы
|
г» |
|
¥
Г 4 ГОСТ 1205-73

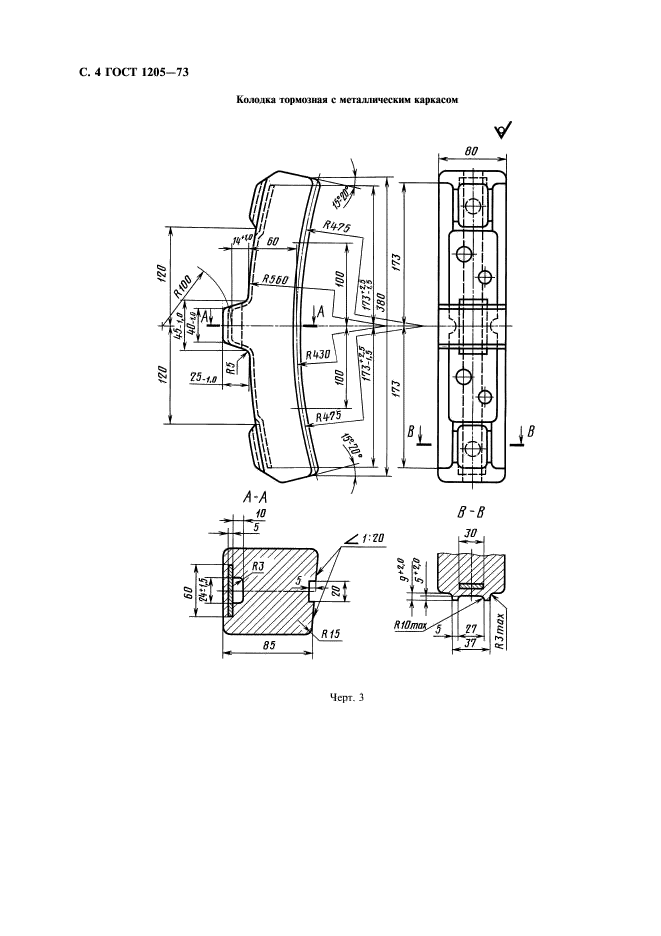

Колодка тормозная с металлическим каркасом
|
|
Черт.З |
Черт 1—3 (Измененная редакция,
Изм. № 4).
7. Допускается изготовлять тормозные колодки с технологической канавкой глубиной 8 мм, шириной 5 мм под ушком для надежного закрепления стержня при формовке и улучшения качества отливки.
(Введем дополнительно, Изм. № 3).

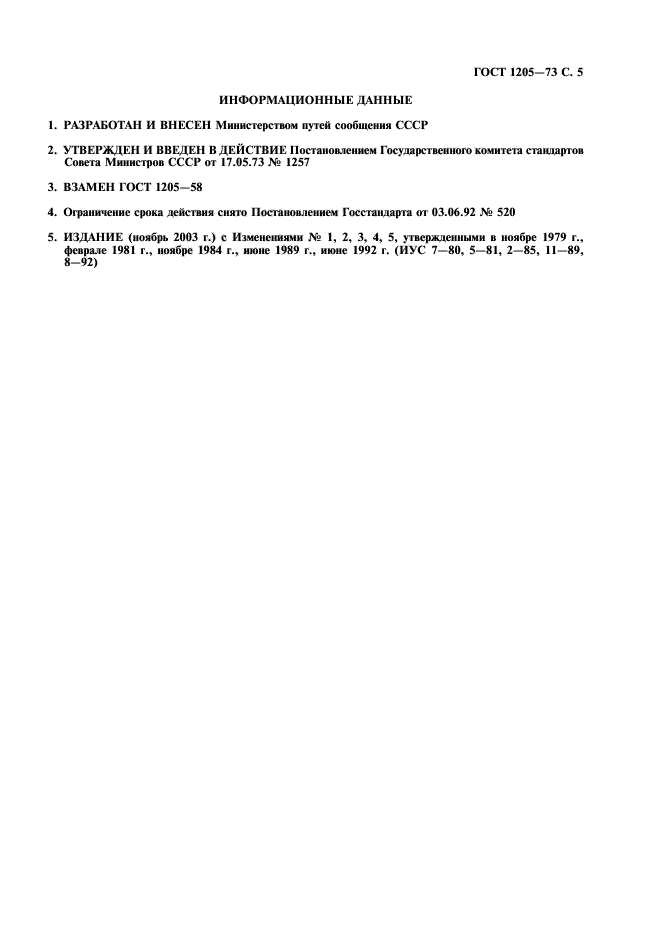

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР.
РАЗРАБОТЧИКИ
Л. А. Вуколов, канд. техн. наук Л. И. Абрамова
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 17.05.73 № 1257
3. ВЗАМЕН ГОСТ 1205-58 4.
Проверен в 1992 г.
5. Срок действия продлен до 01.01.95. Постановлением Госстандарта СССР №2307 от 10.06.89.
6. Переиздание (май 1992 г.) с Изменениями № 1, 2, 3, 4, утвержденными в ноябре 1979 г. феврале 1981 г. ноябре 1984 г. июне 1989 г. и июне 1992г. (ИУС 1-80,5-81,2-85,11-89 8-92)
