УДК 621.882.4-231.322 : 006.354    Группа    Г36

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОСТ

ШАЙБЫ СТОПОРНЫЕ МНОГОЛАПЧАТЫЕ

Технические условия    11872-80*

Tongued lock washers. Specifications    Взамен

ГОСТ 11872-73

Постановлением Государственного комитета СССР по стандартам от 9 июля 1980 г. № 3502 срок введения установлен

с 01.01.82

Проверен в 1986 г. Постановлением Госстандарта от 21.08.86 № 2455 срок действия продлен    дО    01.01.92

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на стопорные многолапчатые шайбы класса точности А, предназначенные для стопо-рения круглых шлицевых гаек по ГОСТ 11871-80.

(Измененная редакция, Изм. № 1).

1. РАЗМЕРЫ

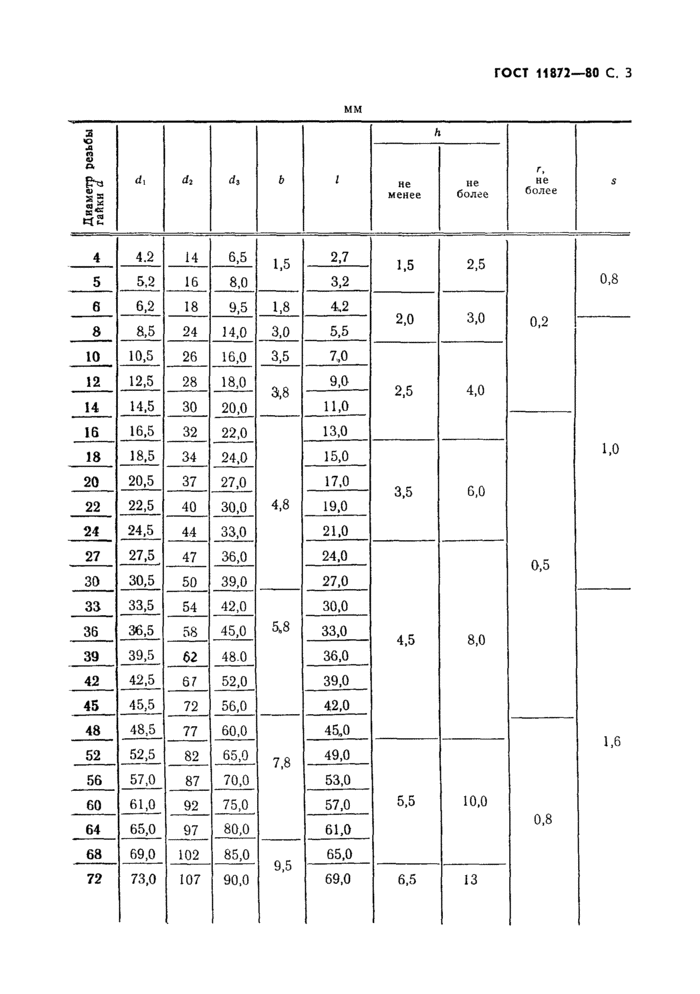

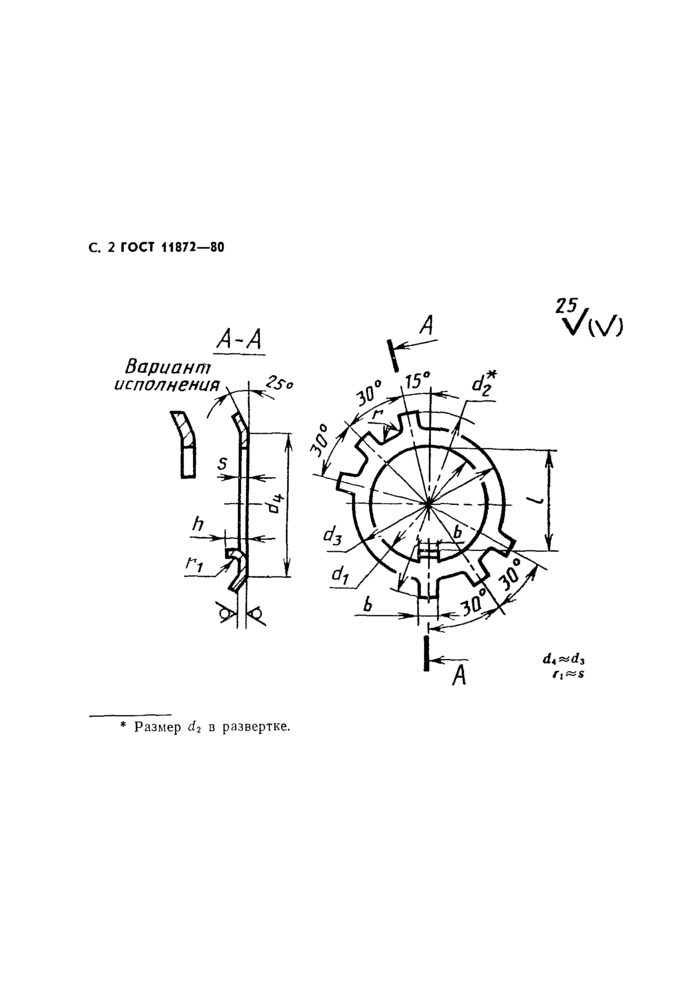

1.1. Размеры шайб должны соответствовать указанным на чертеже и в таблице.

Издание официальное    Перепечатка воспрещена

★

* Переиздание (январь 1987 г.) с Изменением AS I, утвержденным в августе 1986 г. (И УС II—86).

/1-/1

* Размер di в развертке.

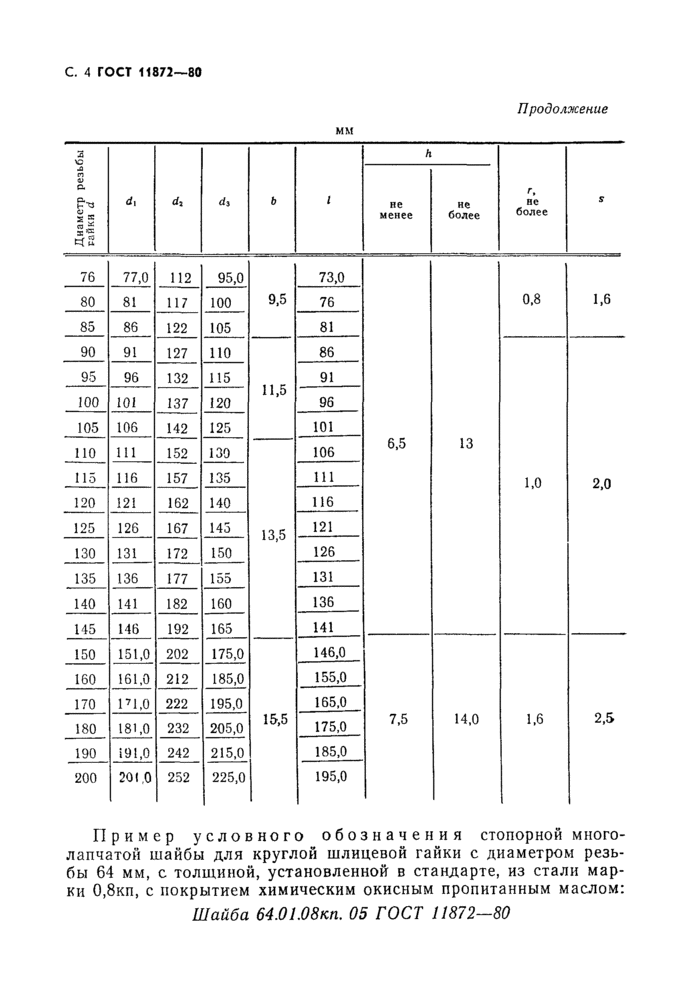

Пример условного обозначения стопорной многолапчатой шайбы для круглой шлицевой гайки с диаметром резьбы 64 мм, а толщиной, установленной в стандарте, из стали марки 0,8кп, с покрытием химическим окисным пропитанным маслом:

Шайба 64.01.08кп. 05ГОСТ 11872-80 26

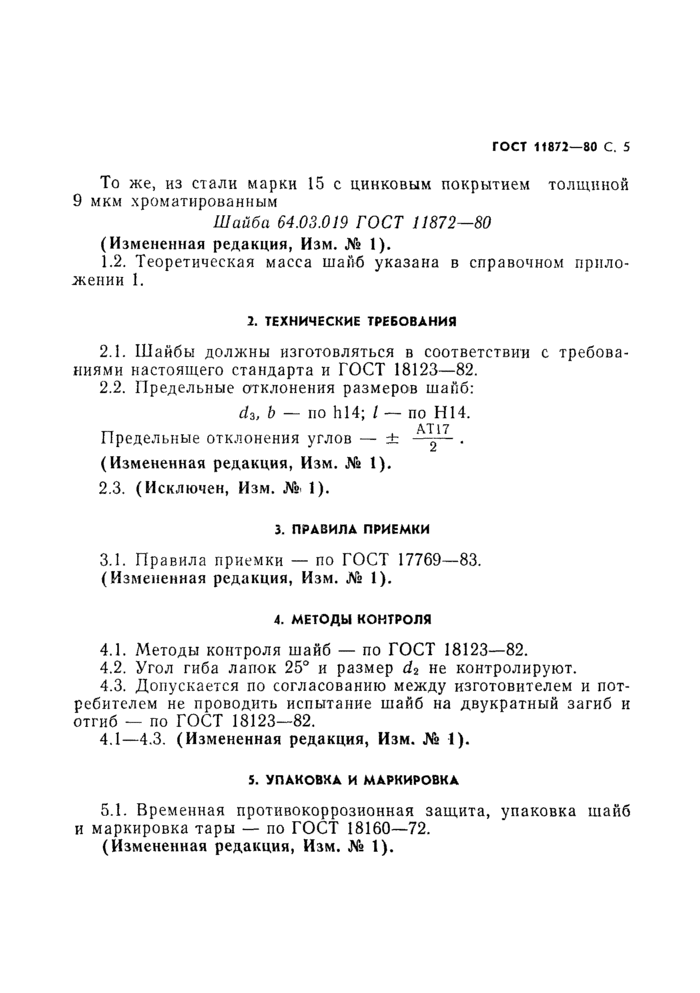

То же, из стали марки 15 с цинковым покрытием толщиной 9 мкм хроматированным

Шайба 64.03.019 ГОСТ 11872-80 (Измененная редакция, Изм. № 1).

1.2. Теоретическая масса шайб указана в справочном приложении

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.    Шайбы должны изготовляться в соответствии с требова ниями настоящего стандарта и ГОСТ 18123-82.

2.2.    Предельные отклонения размеров шайб:

d₃, b — по h 14; I — no Н14.

АТ17

Предельные отклонения углов — ± АТ 17/2.

(Измененная редакция, Изм. № 1).

2.3.    (Исключен, Изм. № 1).

3.    ПРАВИЛА ПРИЕМКИ

3.1.    Правила приемки — по ГОСТ 17769-83.

(Измененная редакция, Изм. № 1).

4.    МЕТОДЫ КОНТРОЛЯ

4.1.    Методы контроля шайб — по ГОСТ 18123-82.

4.2.    Угол гиба лапок 25° и размер d₂ не контролируют.

4.3.    Допускается по согласованию между изготовителем и пот ребителем не проводить испытание шайб на двукратный загиб и отгиб — по ГОСТ 18123-82.

4.1—4.3. (Измененная редакция, Изм. № 1).

5. УПАКОВКА И МАРКИРОВКА

5.1. Временная противокоррозионная защита, упаковка шайб и маркировка тары — по ГОСТ 18160-72. (Измененная редакция, Изм. № 1).

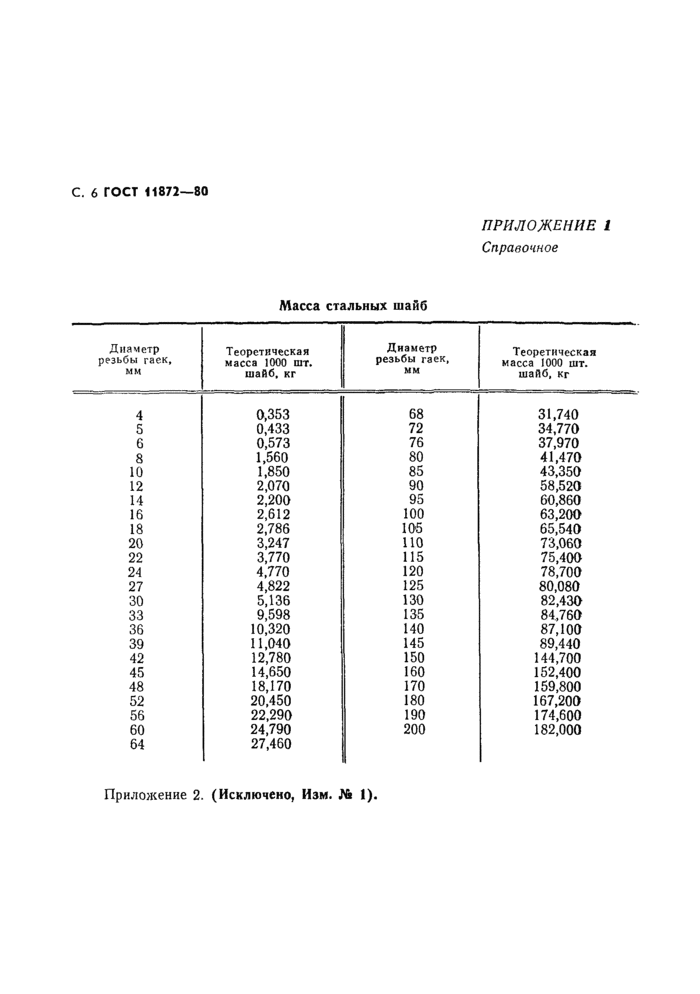

ПРИЛОЖЕНИЕ 1 Справочное
