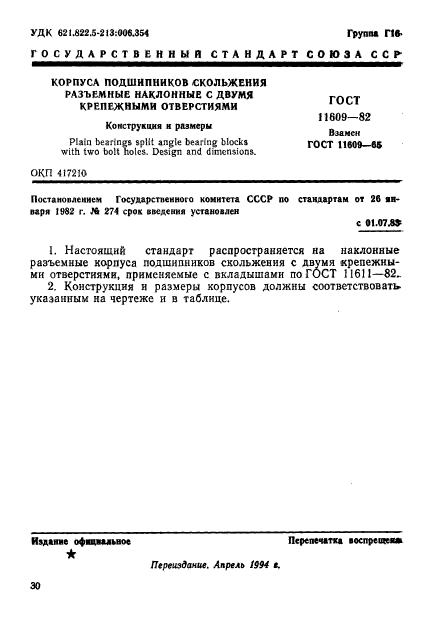

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
РАЗЪЕМНЫЕ НАКЛОННЫЕ
С двумя КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 11609-82

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 274 срок введения установлен

с 01.07.83

1. Настоящий стандарт распространяется на наклонные разъемные корпуса подшипников скольжения с двумя крепежными отверстиями, применяемые с вкладышами по ГОСТ 11611-82.

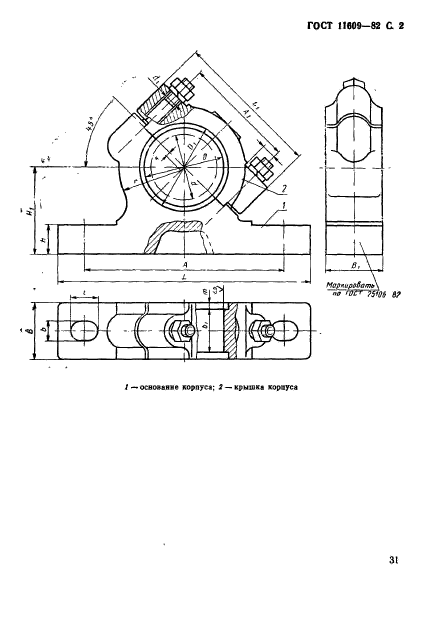

2. Конструкция и размеры корпусов должны соответствовать указанным на чертеже и в таблице.

1 — основание корпуса; 2 — крышка корпуса

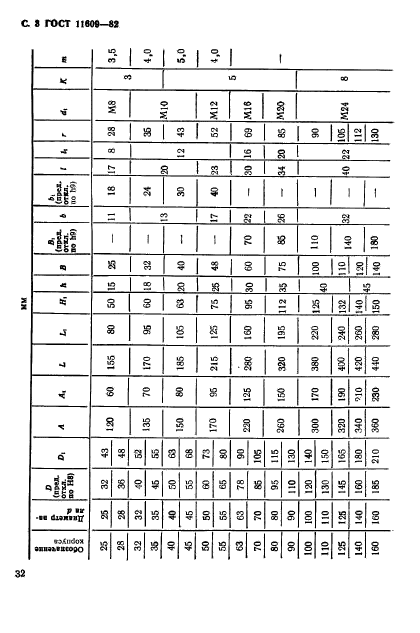

мм

Примеры условных обозначений:

корпуса подшипника с d = 70 мм:

Корпус 70 ГОСТ 11609-82

деталей корпуса подшипника с d = 70 мм:

Основание 70-1 ГОСТ 11609-82

Крышка 70-2 ГОСТ 11609-82

3. Технические требования — по ГОСТ 25106-82.

4. Размеры и шероховатость поверхностей конструктивных элементов корпусов — по приложению к настоящему стандарту.

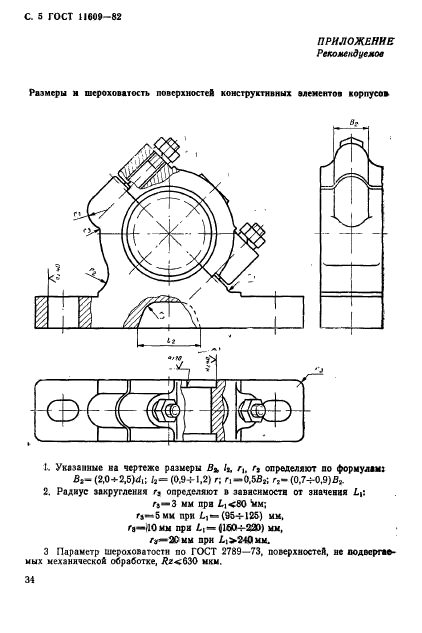

ПРИЛОЖЕНИЕ

Рекомендуемое

Размеры и шероховатость поверхностей конструктивных элементов корпусов

1. Указанные на чертеже размеры B₂, l₂, r₁, r₂ определяют по формулам:

В₂ = (2,0 ¸ 2,5)d₁; l₂ = (0,9 ¸ 1,2)r; r₁ = 0,5B₂; r₂ = (0,7 ¸ 0,9)B₂.

2. Радиус закругления r₃ определяют в зависимости от значения L₁:

r₃ = 3 мм при L₁ £ 80 мм;

r₃ = 5 мм при L₁ = (95 ¸ 125) мм,

r₃ = 10 мм при L₁ = (150 ¸ 220) мм,

r₃ = 20 мм при L₁ ³ 240 мм.

3. Параметр шероховатости по ГОСТ 2789-73, поверхностей, не подвергаемых механической обработке, Rz £ 630 мкм.
