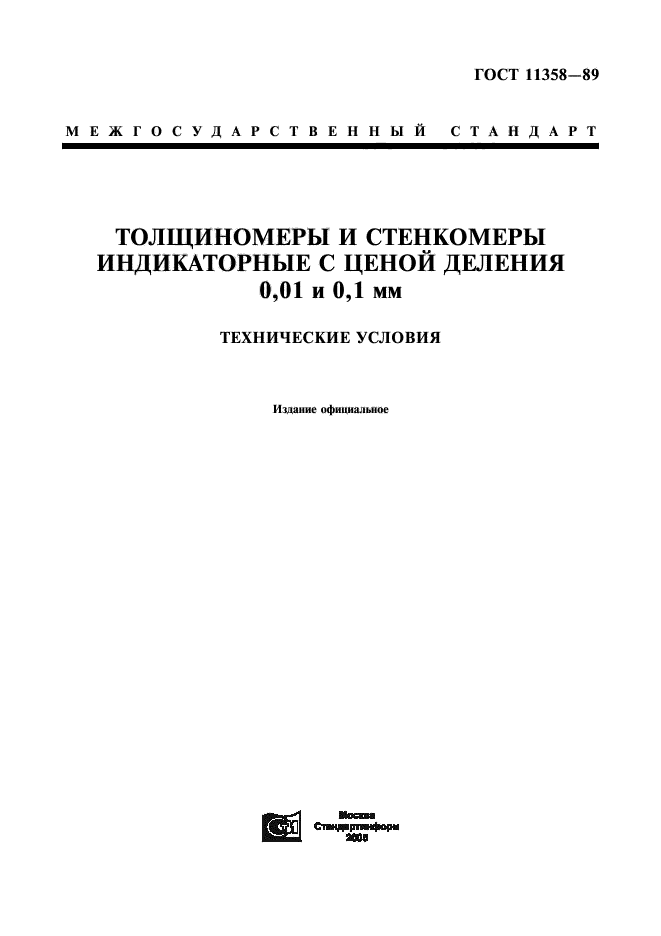

ГОСТ 11358-89

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТОЛЩИНОМЕРЫ И СТЕНКОМЕРЫ
ИНДИКАТОРНЫЕ С ЦЕНОЙ ДЕЛЕНИЯ
0,01 и 0,1 мм

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.90

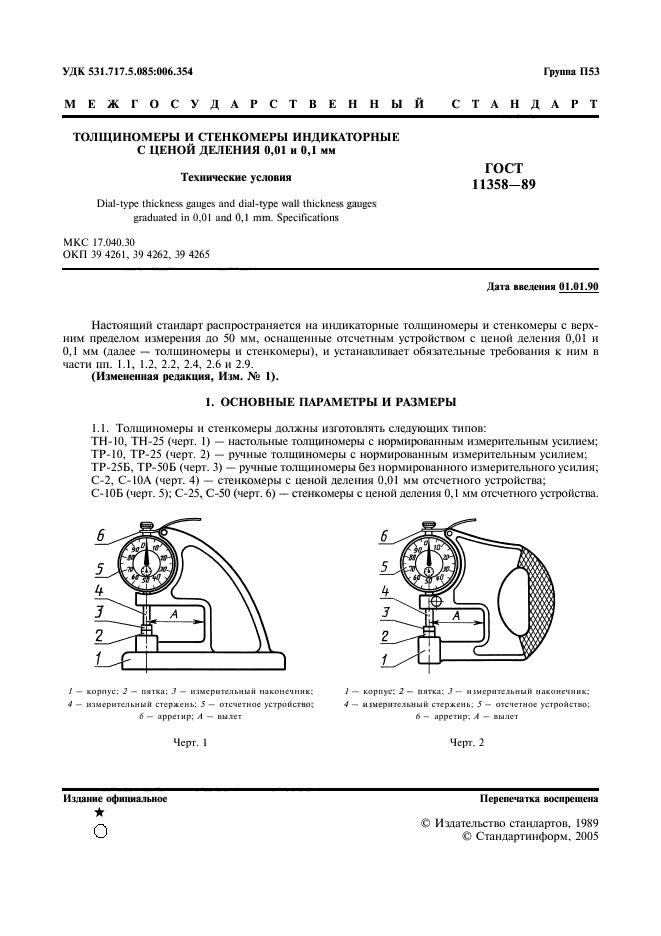

Настоящий стандарт распространяется на индикаторные толщиномеры и стенкомеры с верхним пределом измерения до 50 мм, оснащенные отсчетным устройством с ценой деления 0,01 и 0,1 мм (далее — толщиномеры и стенкомеры), и устанавливает обязательные требования к ним в части пп. 1.1, 1.2, 2.2, 2.4, 2.6 и 2.9.

(Измененная редакция, Изм. № 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Толщиномеры и стенкомеры должны изготовлять следующих типов:

ТН-10, ТН-25 (черт. 1) — настольные толщиномеры с нормированным измерительным усилием;

ТР-10, ТР-25 (черт. 2) — ручные толщиномеры с нормированным измерительным усилием;

ТР-25Б, ТР-50Б (черт. 3) — ручные толщиномеры без нормированного измерительного усилия;

С-2, С-10А (черт. 4) — стенкомеры с ценой деления 0,01 мм отсчетного устройства;

С-10Б (черт. 5); С-25, С-50 (черт. 6) — стенкомеры с ценой деления 0,1 мм отсчетного устройства.

1 — корпус; 2 — пятка; 3 — измерительный наконечник; 4 — измерительный стержень; 5 — отсчетное устройство; 6 — арретир; А — вылет

Черт. 1

1 — корпус; 2 — пятка; 3 — измерительный наконечник; 4 — измерительный стержень; 5 — отсчетное устройство; 6 — арретир; А — вылет

Черт. 2

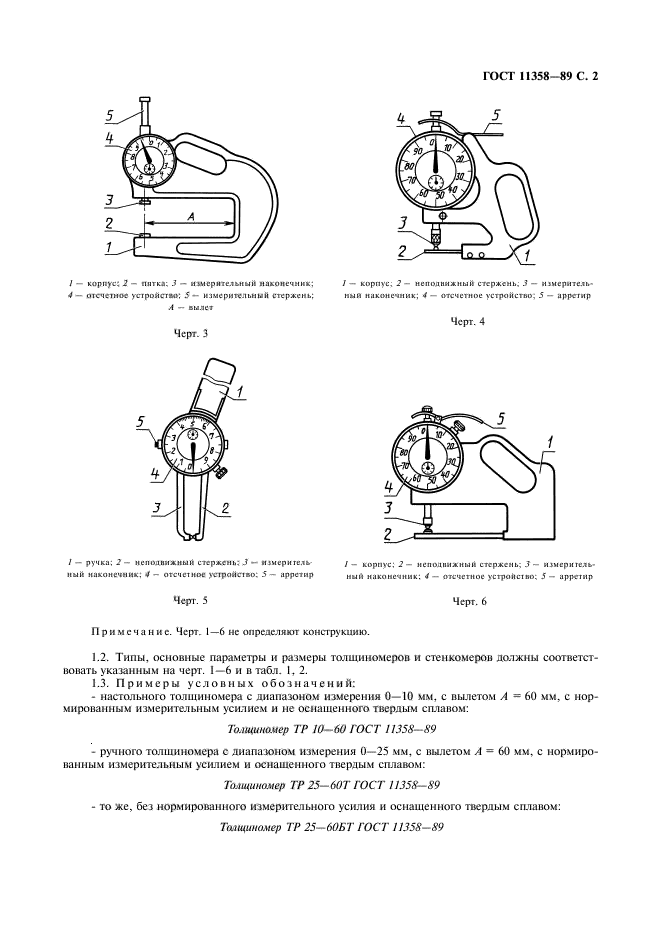

1 — корпус; 2 — пятка; 3 — измерительный наконечник; 4 — отсчетное устройство; 5 — измерительный стержень; А — вылет

Черт. 3

1 — корпус; 2 — неподвижный стержень; 3 — измерительный наконечник; 4 — отсчетное устройство; 5 — арретир

Черт. 4
