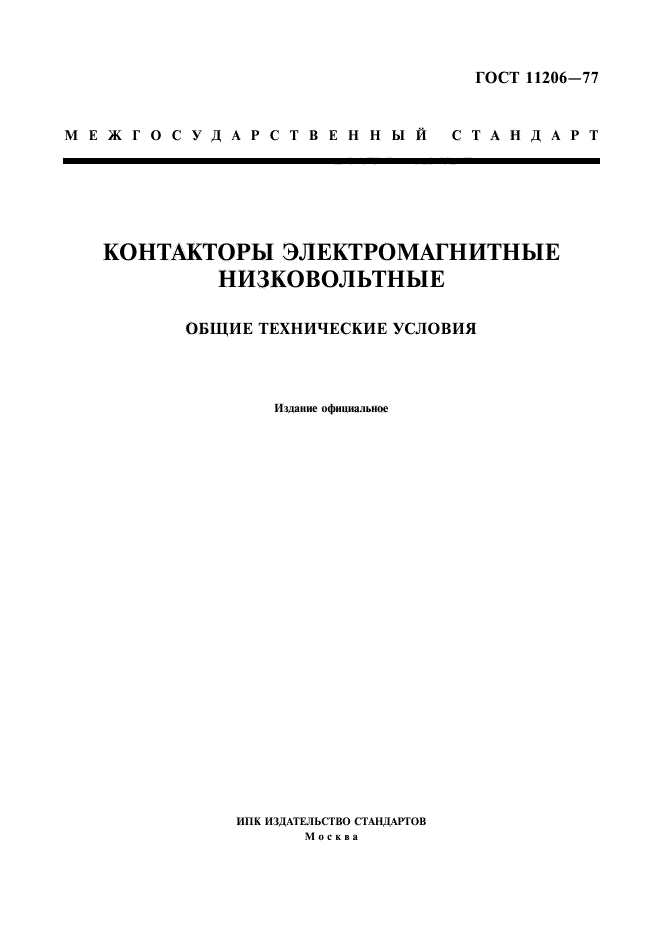

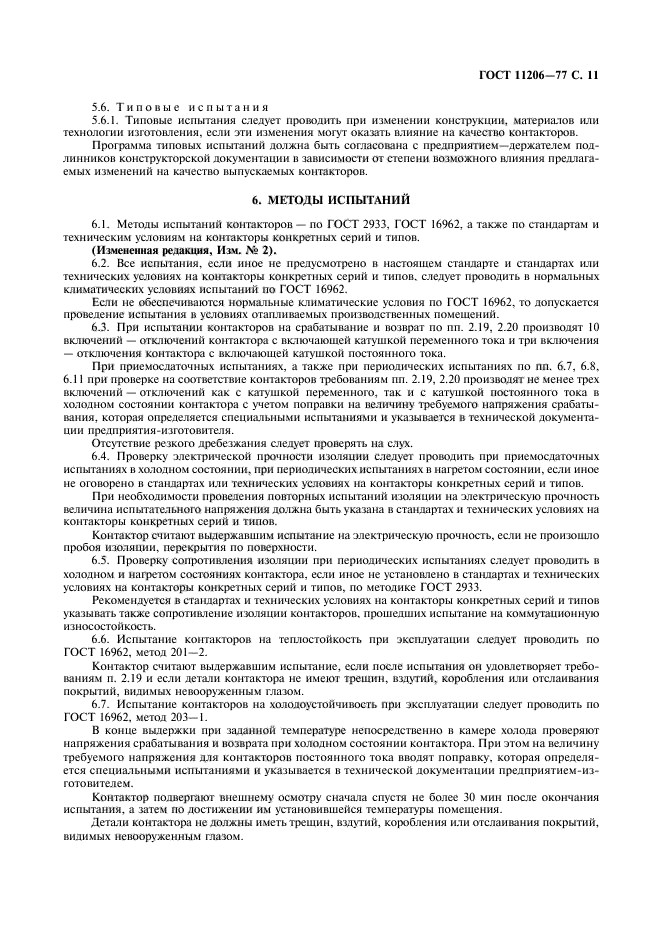

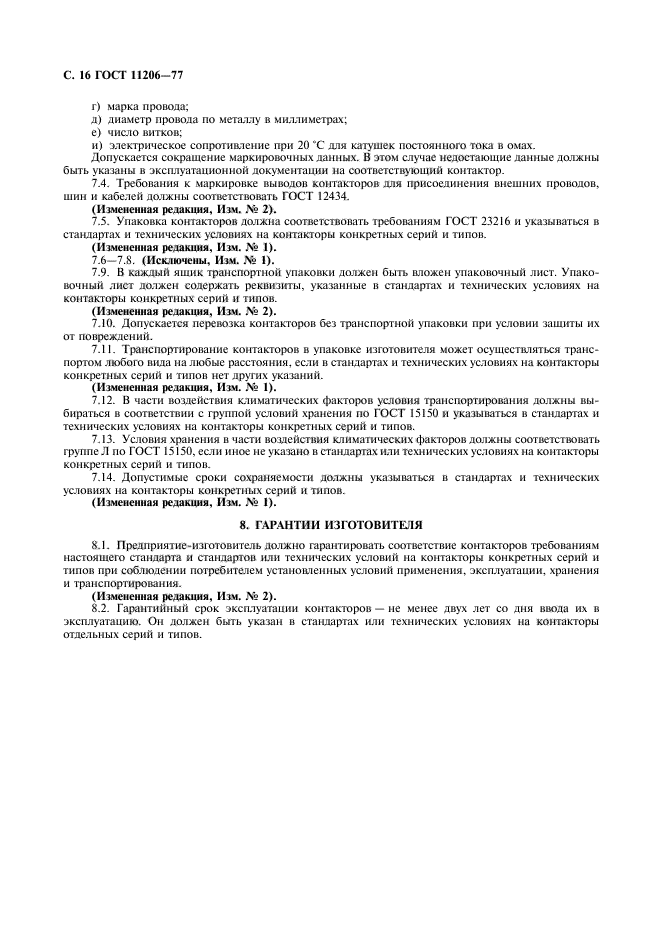

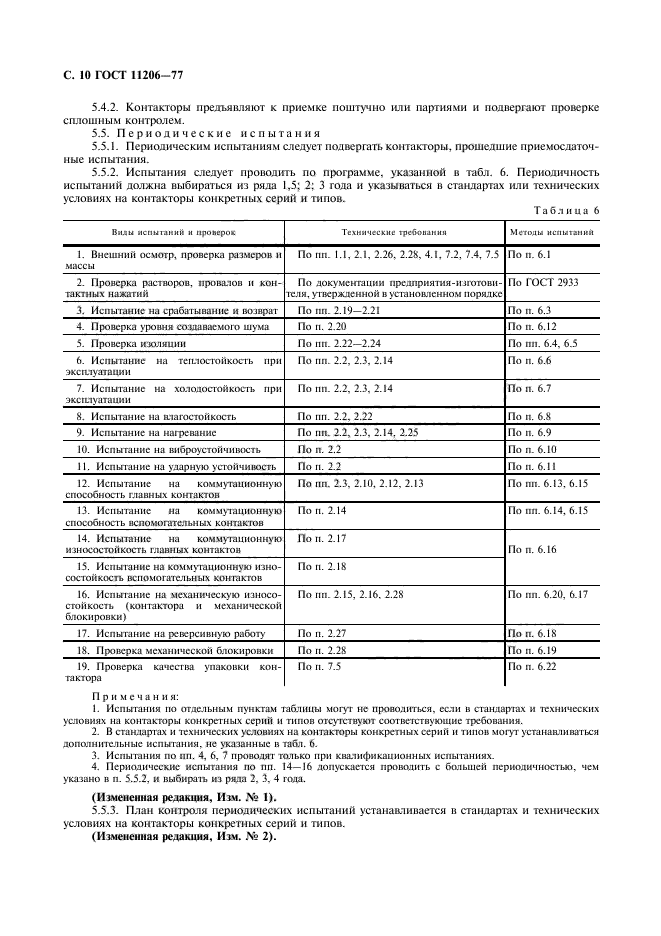

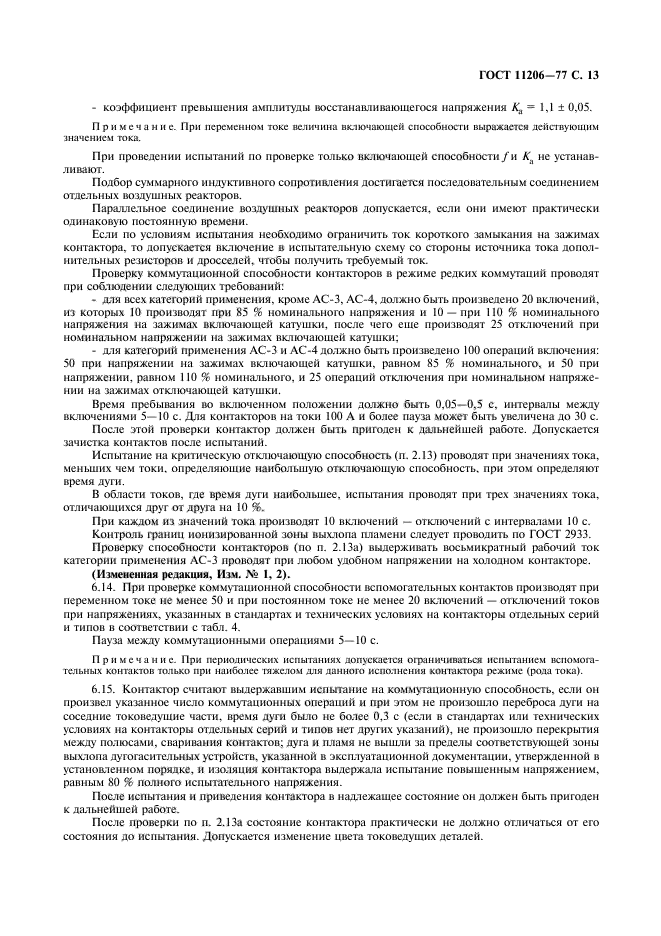

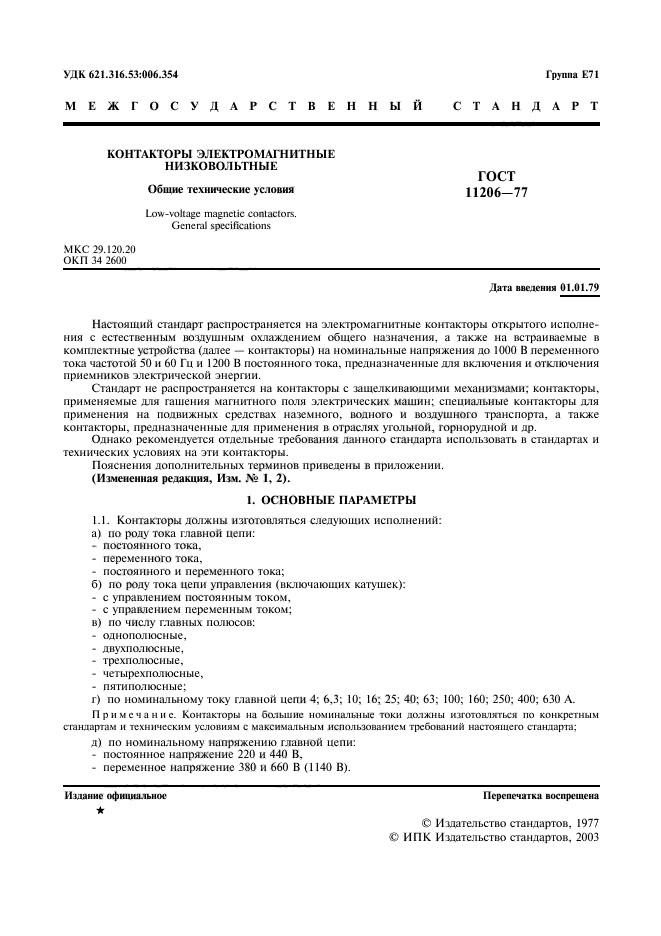

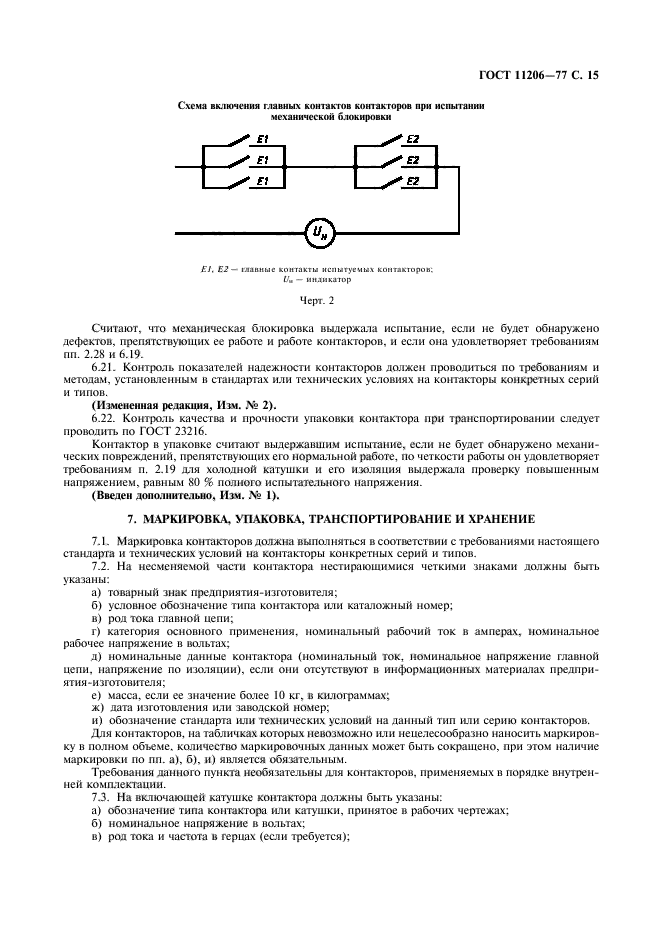

ГОСТ 11206-77

УДК 621.316.53:006.354 Группа Е71

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ НИЗКОВОЛЬТНЫЕ

Общие технические условия

Low-voltage magnetic contactors.

General specifications

МКС 29.120.20

ОКП 34 2600

Дата введения 01.01.79

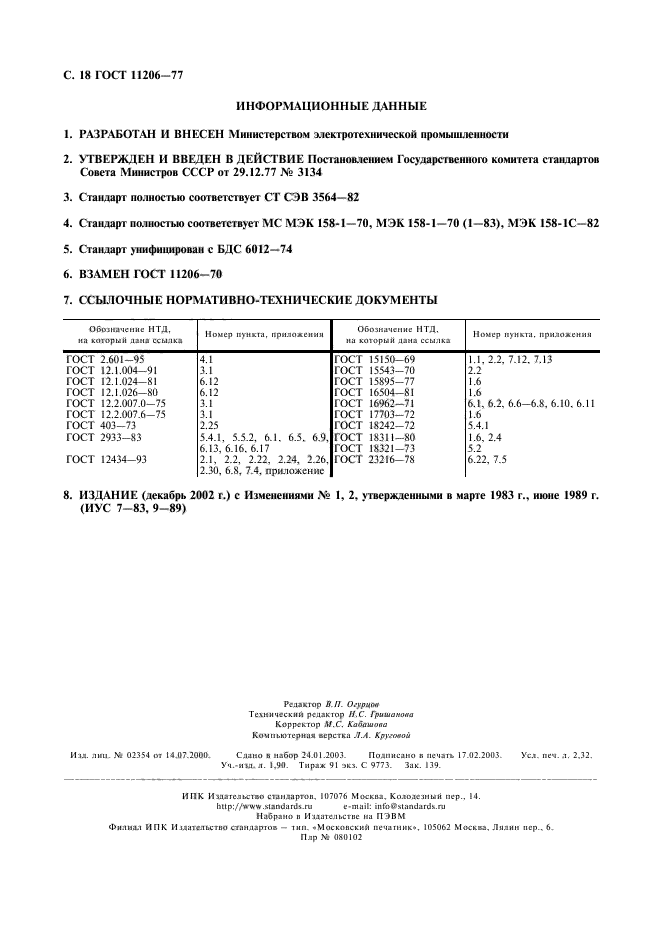

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 29.12.77 № 3134

3. Стандарт полностью соответствует СТ СЭВ 3564-82

4. Стандарт полностью соответствует МС МЭК 158-1-70, МЭК 158-1-70 (1-83), МЭК 158-1С-82

5. Стандарт унифицирован с БДС 6012-74

6. ВЗАМЕН ГОСТ 11206-70

7. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения	Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 2.601-95	4.1	ГОСТ 15150-69	1.1, 2.2, 7.12, 7.13
ГОСТ 12.1.004-91	3.1	ГОСТ 15543-70	2.2
ГОСТ 12.1.024-81	6.12	ГОСТ 15895-77	1.6
ГОСТ 12.1.026-80	6.12	ГОСТ 16504-81	1.6
ГОСТ 12.2.007.0-75	3.1	ГОСТ 16962-71	6.1, 6.2, 6.6-6.8, 6.10, 6.11
ГОСТ 12.2.007.6-75	3.1	ГОСТ 17703-72	1.6
ГОСТ 403-73	2.25	ГОСТ 18242-72	5.4.1
ГОСТ 2933-83	5.4.1, 5.5.2, 6.1, 6.5, 6.9, 6.13, 6.16, 6.17	ГОСТ 18311-80	1.6, 2.4
ГОСТ 12434-93	2.1, 2.2, 2.22, 2.24, 2.26, 2.30, 6.8, 7.4, приложение	ГОСТ 18321-73	5.2
		ГОСТ 23216-78	6.22, 7.5

8. ИЗДАНИЕ (декабрь 2002 г.) с Изменениями № 1, 2, утвержденными в марте 1983 г., июне 1989 г. (ИУС 7-83, 9-89)

Настоящий стандарт распространяется на электромагнитные контакторы открытого исполнения с естественным воздушным охлаждением общего назначения, а также на встраиваемые в комплектные устройства (далее контакторы) на номинальные напряжения до 1000 В переменного тока частотой 50 и 60 Гц и 1200 В постоянного тока, предназначенные для включения и отключения приемников электрической энергии.

Стандарт не распространяется на контакторы с защелкивающими механизмами; контакторы, применяемые для гашения магнитного поля электрических машин; специальные контакторы для применения на подвижных средствах наземного, водного и воздушного транспорта, а также контакторы, предназначенные для применения в отраслях угольной, горнорудной и др.

Однако рекомендуется отдельные требования данного стандарта использовать в стандартах и технических условиях на эти контакторы.

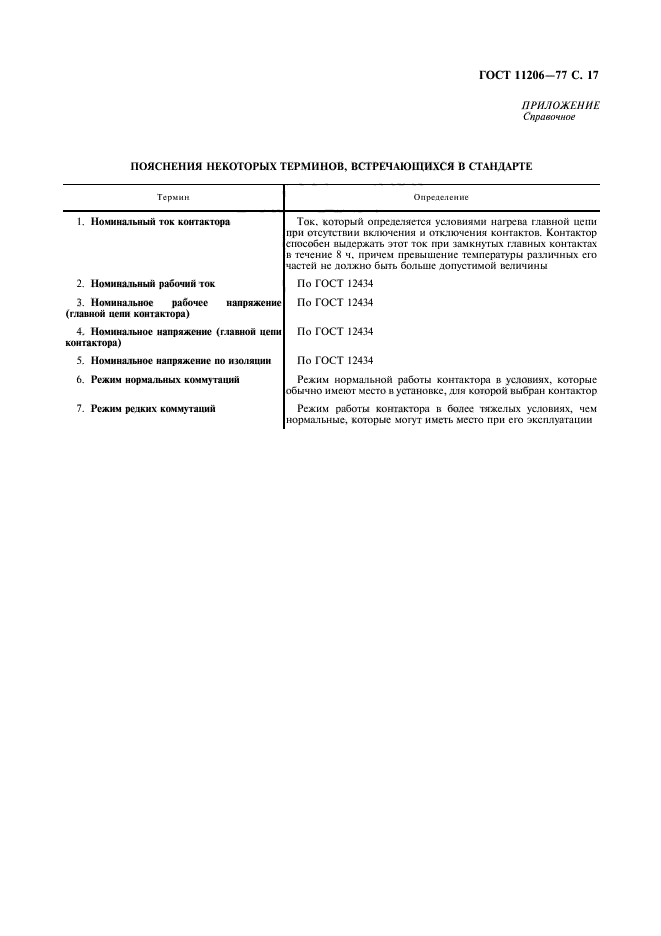

Пояснения дополнительных терминов приведены в приложении.

(Измененная редакция, Изм. № 1, 2)

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Контакторы должны изготовляться следующих исполнений:

а) по роду тока главной цепи:

— постоянного тока,

— переменного тока,

— постоянного и переменного тока;

б) по роду тока цепи управления (включающих катушек):

— с управлением постоянным током,

— с управлением переменным током;

в) по числу главных полюсов:

— однополюсные,

— двухполюсные,

— трехполюсные,

— четырехполюсные,

— пятиполюсные:

г) по номинальному току главной цепи 4; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630 А.

Примечание. Контакторы на большие номинальные токи должны изготовляться по конкретным стандартам и техническим условиям с максимальным использованием требований настоящего стандарта;

д) по номинальному напряжению главной цепи:

— постоянное напряжение 220 и 440 В,

— переменное напряжение 380 и 660 В (1140 В).

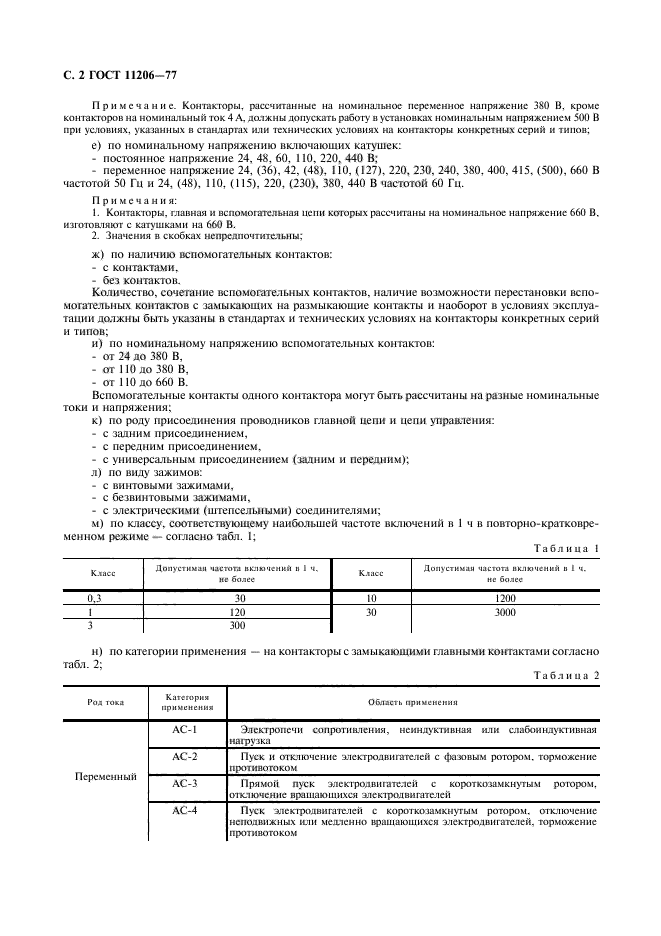

Примечание. Контакторы, рассчитанные на номинальное переменное напряжение 380, кроме контакторов на номинальный ток 4 А, должны допускать работу в установках номинальным напряжением 500 В при условиях, указанных в стандартах или технических условиях на контакторы конкретных серий и типов.

е) по номинальному напряжению включающих катушек:

— постоянное напряжение 24, 48, 60, 110, 220, 440 В;

— переменное напряжение 24, (36), 42, (48), 110, (127), 220, 230, 240, 380, 400, 415, (500), 660 В частотой 50 Гц и 24, (48), 110, (115), 220, (230), 380, 440 частотой 60 Гц.

Примечания:

1. Контакторы, главная и вспомогательная цепь которых рассчитана на номинальное напряжение 660 В, изготовляются с катушками на 660 В.

2. Значения в скобках непредпочтительны.

ж) по наличию вспомогательных контактов:

— с контактами,

— без контактов.

Количество, сочетание вспомогательных контактов, наличие возможности перестановки вспомогательных контактов с замыкающих на размыкающие контакты и наоборот в условиях эксплуатации должны быть указаны в стандартах и технических условиях на контакторы конкретных серий и типов;

и) по номинальному напряжению вспомогательных контактов:

— от 24 до 380 В;

— от 110 до 380 В;

— от 110 до 660 В.

Вспомогательные контакты одного контактора могут быть рассчитаны на разные номинальные токи и напряжения.

к) по роду присоединения проводников главной цепи и цепи управления:

— с задним присоединением,

— с передним присоединением,

— с универсальным присоединением (задним и передним);

л) по виду зажимов:

— с винтовыми зажимами;

— с безвинтовыми зажимами;

— с электрическими (штепсельными) соединителями;

м) по классу, соответствующему наибольшей частоте включений в 1 ч в повторно-кратковременном режиме — согласно табл. 1.

Таблица 1

Класс	Допустимая частота включений в 1 ч, не более
0,3	30
1	120
3	300
10	1200
30	3000

н) по категории применения — на контакторы с замыкающими главными контактами согласно табл. 2.

Таблица 2

Род тока	Категория применения	Область применения
Переменный	АС-1	Электропечи сопротивления, неиндуктивная или слабоиндуктивная нагрузка
	АС-2	Пуск и отключение электродвигателей с фазовым ротором, торможение противотоком
	АС-3	Прямой пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся электродвигателей
	АС-4	Пуск электродвигателей с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся электродвигателей, торможение противотоком

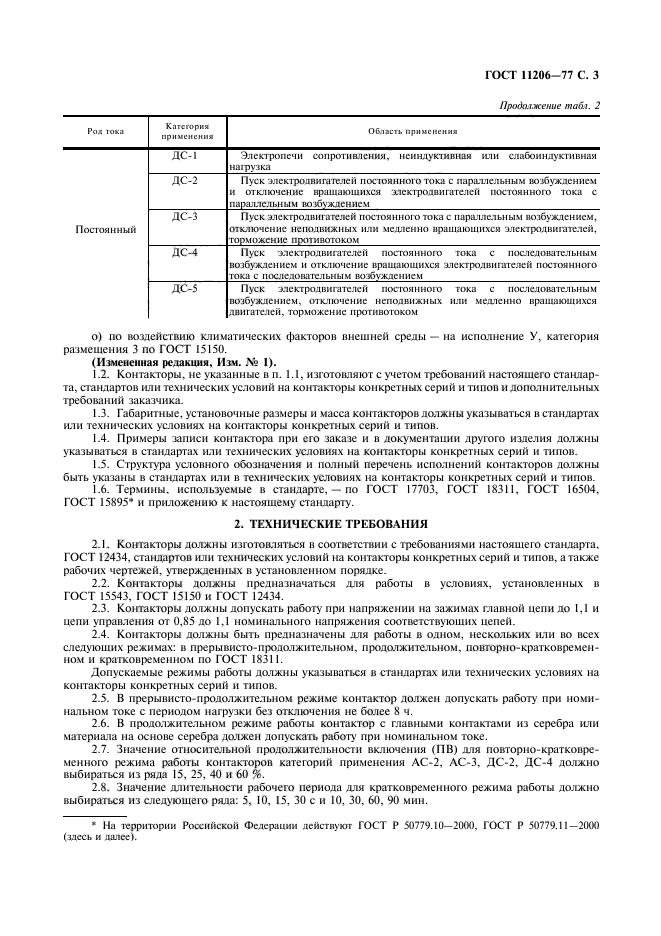

Постоянный	ДС-1	Электропечи сопротивления, неиндуктивная или слабоиндуктивная нагрузка
	ДС-2	Пуск электродвигателей постоянного тока с параллельным возбуждением и отключение вращающихся электродвигателей постоянного тока с параллельным возбуждением
	ДС-3	Пуск электродвигателей постоянного тока с параллельным возбуждением, отключение неподвижных или медленно вращающихся электродвигателей, торможение противотоком
	ДС-4	Пуск электродвигателей постоянного тока с последовательным возбуждением и отключение вращающихся электродвигателей постоянного тока с последовательным возбуждением
	ДС-5	Пуск электродвигателей постоянного тока с последовательным возбуждением, отключение неподвижных или медленно вращающихся двигателей, торможение противотоком

о) по воздействию климатических факторов внешней среды — на исполнение У, категория размещения 3 по ГОСТ 15150.

(Измененная редакция, Изм. № 1).

1.2. Контакторы, не указанные в п. 1.1, изготовляют с учетом требований настоящего стандарта, стандартов или технических условий на контакторы конкретных серий и типов и дополнительных требований заказчика.

1.3. Габаритные, установочные размеры и масса контакторов должны указываться в стандартах или технических условиях на контакторы конкретных серий и типов.

1.4. Примеры записи контактора при его заказе и в документации другого изделия должны указываться в стандартах или технических условиях на контакторы конкретных серий и типов.

1.5. Структура условного обозначения и полный перечень исполнений контакторов должны быть указаны в стандартах или в технических условиях на контакторы конкретных серий и типов.

1.6. Термины, используемые в стандарте,—по ГОСТ 17703, ГОСТ 18311, ГОСТ 16504, ГОСТ 15895* и приложению к настоящему стандарту.

_________________

* На территории Российской Федерации действует ГОСТ Р 50779.10-2000, ГОСТ Р 50779.11-2000 (здесь и далее)

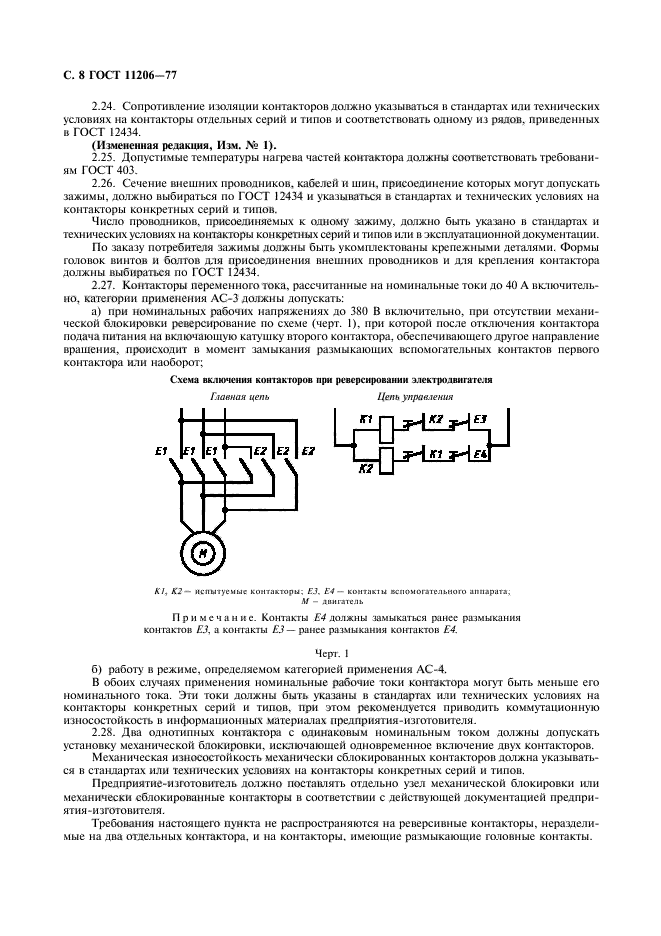

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Контакторы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 12434, стандартов или технических условий на контакторы конкретных серий и типов, а также рабочих чертежей, утвержденных в установленном порядке.

2.2. Контакторы должны предназначаться для работы в условиях, установленных в ГОСТ 15543, ГОСТ 15150 и ГОСТ 12434.

2.3. Контакторы должны допускать работу при напряжении на зажимах главной цепи до 1,1 и цепи управления от 0,85 до 1,1 номинального напряжения соответствующих цепей.

2.4. Контакторы должны быть предназначены для работы в одном, нескольких или во всех следующих режимах: в прерывисто-продолжительном, продолжительном, повторно-кратковременном и кратковременном по ГОСТ 18311.

Допускаемые режимы работы должна указываться в стандартах или технических условиях на контакторы конкретных серий и типов.

2.5. В прерывисто-продолжительном режиме контактор должен допускать работу при номинальном токе с периодом нагрузки без отключения не более 8 ч.

2.6. В продолжительном режиме работы контактор с главными контактами из серебра или материала на основе серебра должен допускать работу при номинальном токе.

2.7. Значение относительной продолжительности включения (ПВ) для повторно-кратковременного режима работы контакторов категорий применения АС-2, АС-3, ДС-2, ДС-4 должно выбираться из ряда 15, 25, 40 и 60%.

2.8. Значение длительности рабочего периода для кратковременного режима работы должно выбираться из следующего ряда: 5, 10, 15, 30 с и 10, 30, 60, 90 мин.

2.9. Номинальные рабочие токи контактора в прерывисто-продолжительном, продолжительном, повторно-кратковременном и кратковременном режимах работы при характерных условиях применения (номинальное рабочее напряжение, род тока, ПВ, категория применения и др.) должны быть указаны предприятием-изготовителем в информационных материалах.

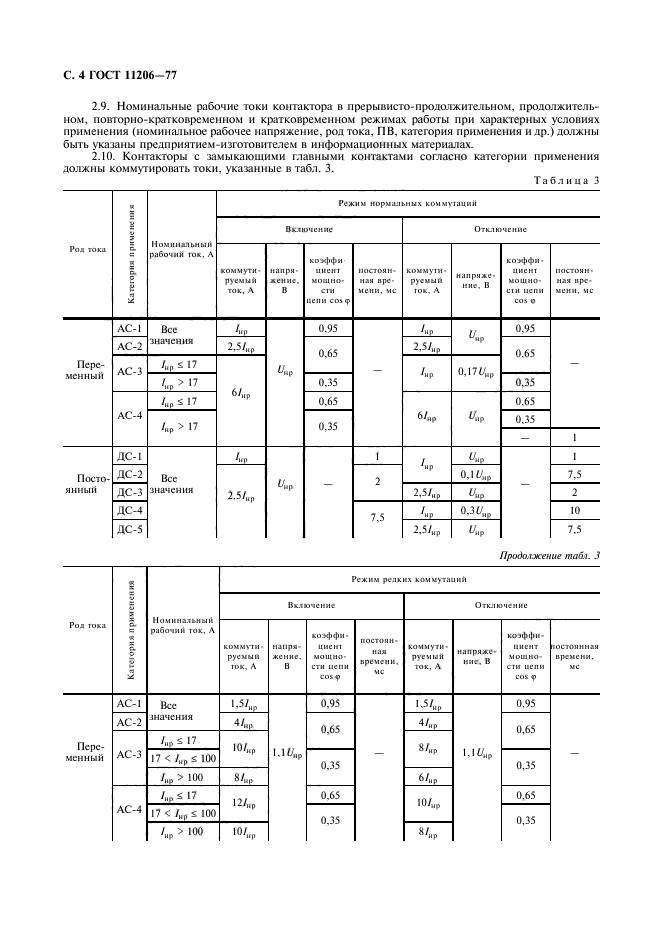

2.10. Контакторы с замыкающими главными контактами согласно категории применения должны коммутировать токи, указанные табл. 3.

Таблица 3

Род тока	Категория применения	Номинальный рабочий ток, А	Режим нормальных коммутаций
			Включение				Отключение
			коммутируемый ток, А	напряжение, В	коэффициент мощности цепи cos 	постоянная времени, мс	коммутируемый ток, А	напряжение, В	коэффициент мощности цепи cos 	постоянная времени, мс
Переменный	АС-1	Все значения	I_нр	U_нр	0,95	—	I_нр	U_нр	0,95	—
	АС-2	Все значения	2,5 I_нр		0,65		2,5 I_нр		0,65
	АС-3	I_нр  17	6 I_нр				I_нр	0,17 U_нр
		I_нр > 17			0,35				0,35
	АС-4	I_нр  17			0,65		6 I_нр	U_нр	0,65
		I_нр > 17			0,35				0,35
									—	1
Постоянный	ДС-1	Все значения	I_нр	U_нр	—	1	I_нр	U_нр	—	1
	ДС-2		2,5 I_нр			2		0,1 U_нр		7,5
	ДС-3						2,5 I_нр	U_нр		2
	ДС-4					7,5	I_нр	0,3 U_нр		10
	ДС-5						2,5 I_нр	U_нр		7,5

Род тока	Категория применения	Номинальный рабочий ток, А	Режим нормальных коммутаций
			Включение				Отключение
			коммутируемый ток, А	напряжение, В	коэффициент мощности цепи cos 	постоянная времени, мс	коммутируемый ток, А	напряжение, В	коэффициент мощности цепи cos 	постоянная времени, мс
Переменный	АС-1	Все значения	1,5 I_нр	1,1 U_нр	0,95	—	1,5 I_нр	1,1 U_нр	0,95	—
	АС-2	Все значения	4 I_нр		0,65		4 I_нр		0,65
	АС-3	I_нр  17	10 I_нр				8 I_нр
		17 < I_нр  100			0,35				0,35
