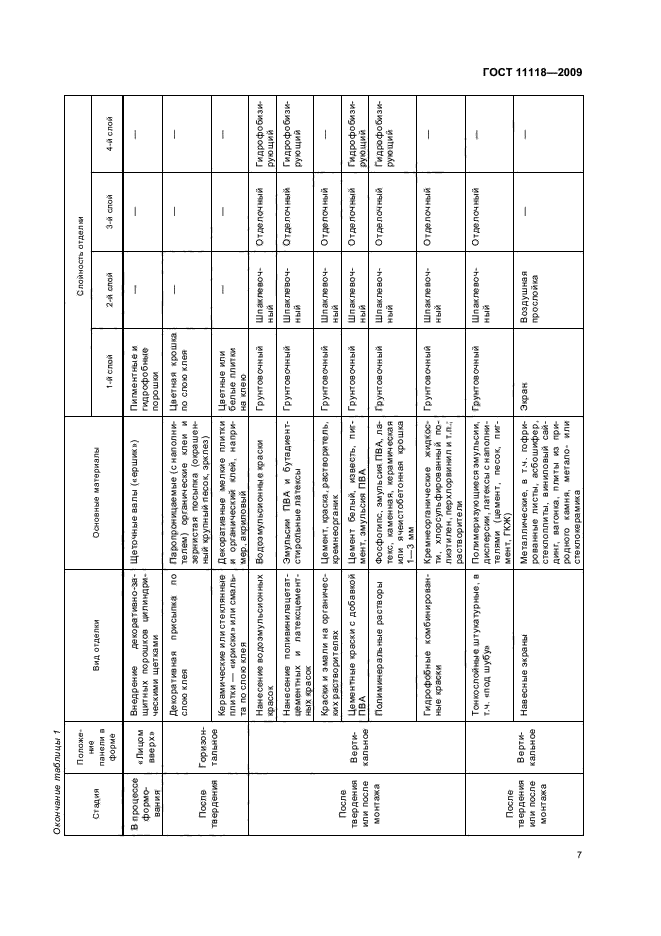

Страница 7
Страница 8

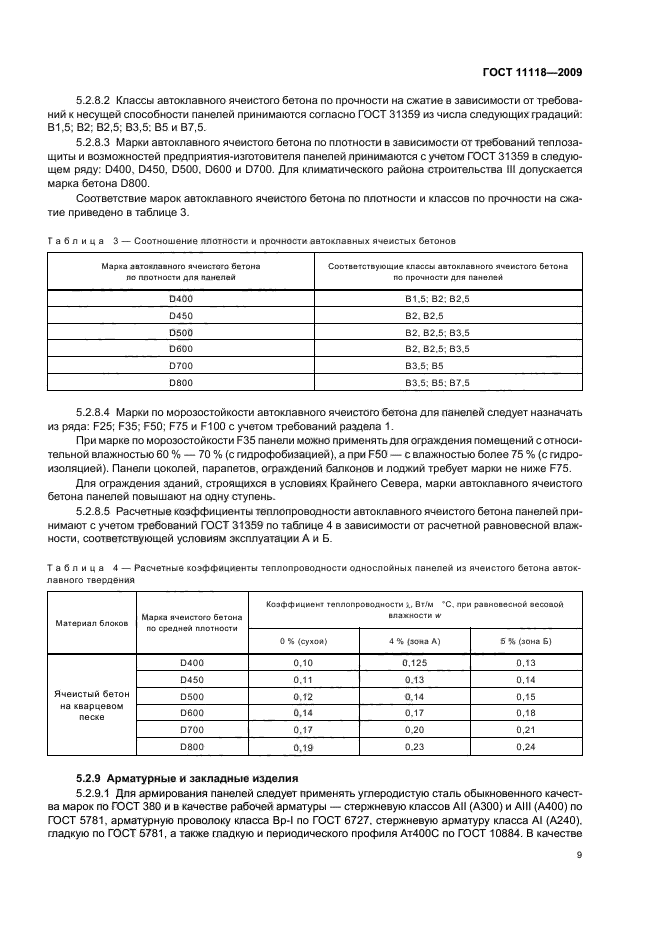

Страница 9
Страница 10
Страница 11
Страница 12
Страница 13
Страница 14

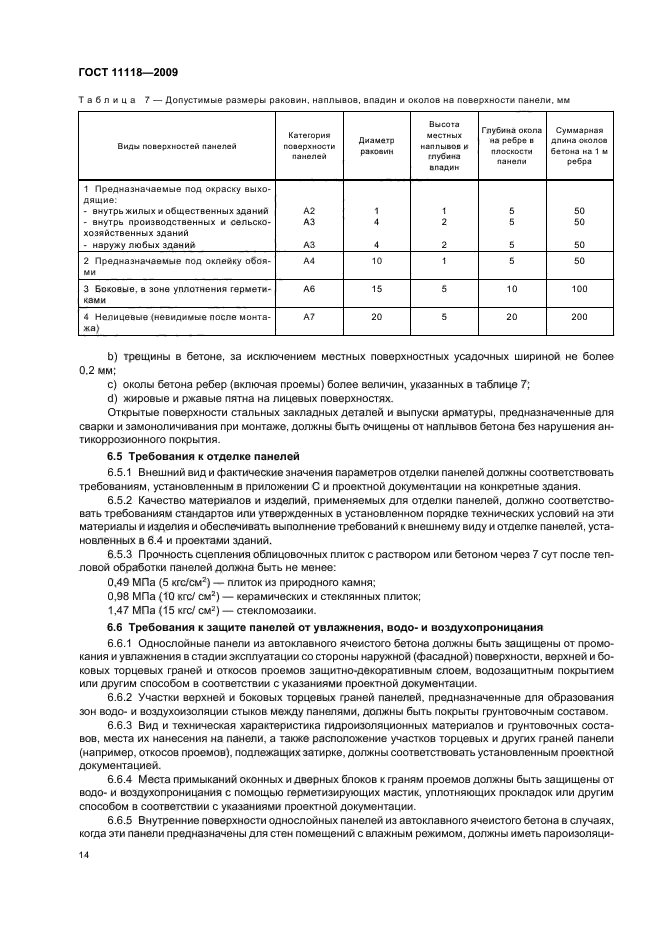

Страница 15

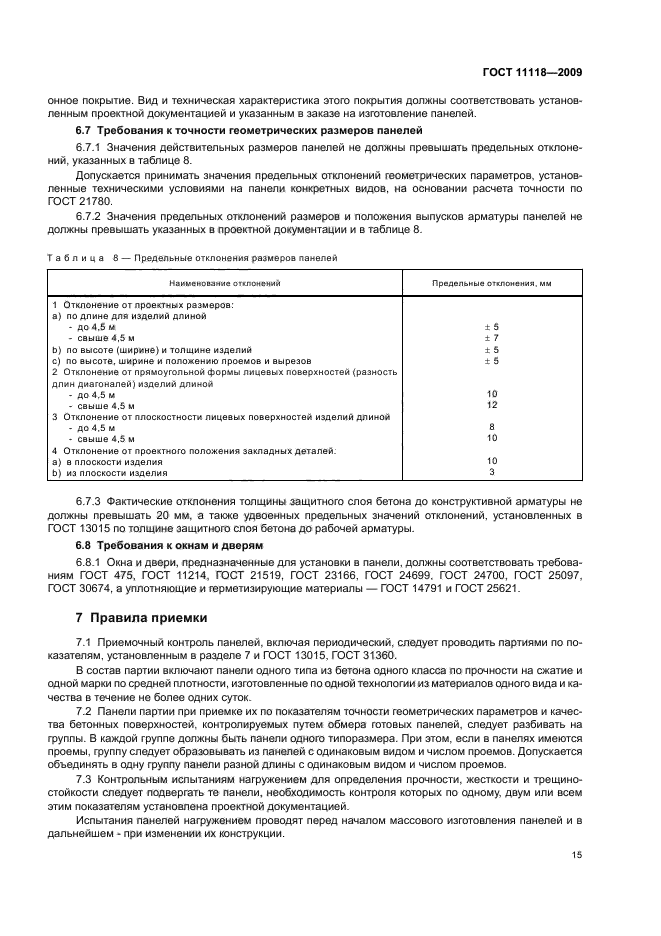

Страница 16
Страница 17

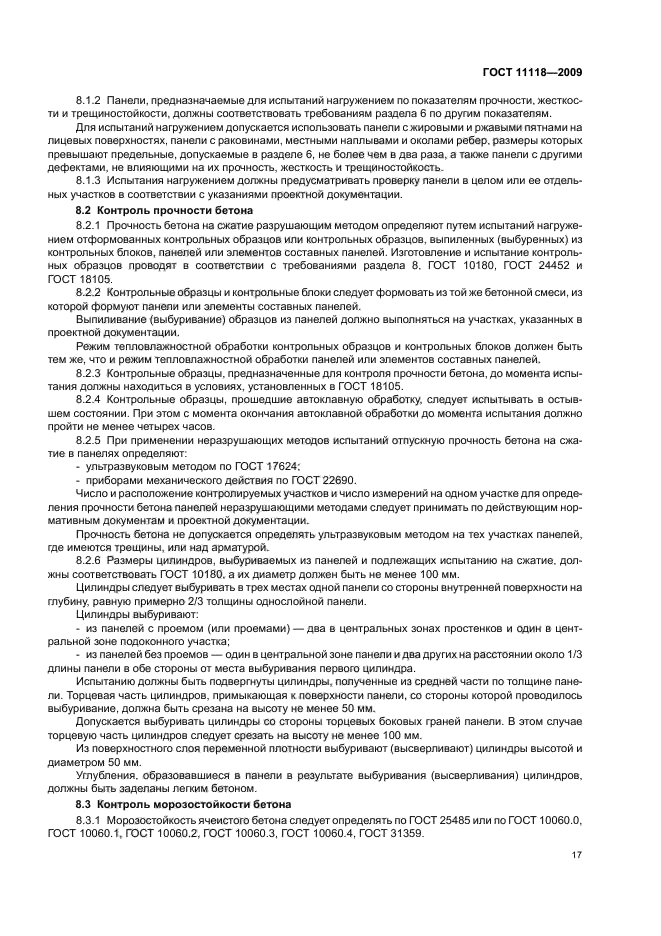

Страница 18

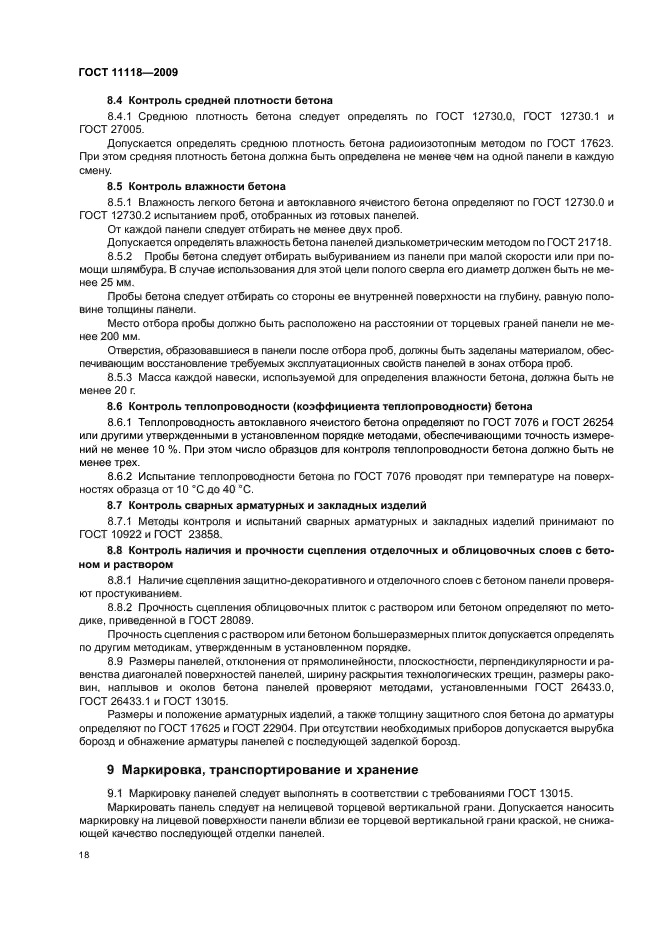

Страница 19
Страница 20

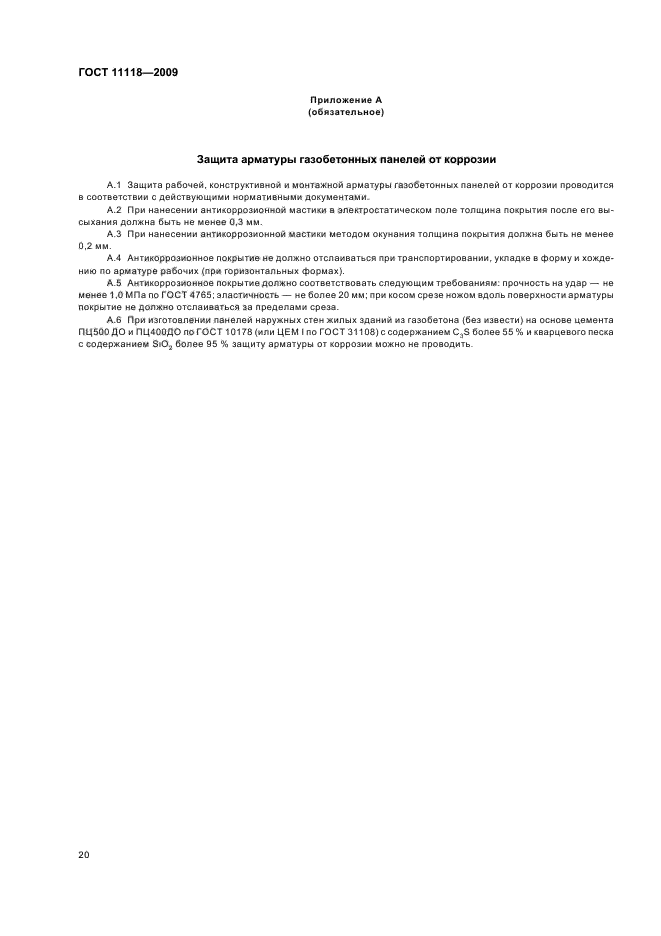

Страница 21
Страница 22
Страница 23
Страница 24
Страница 25
Страница 26
Страница 27
Страница 28

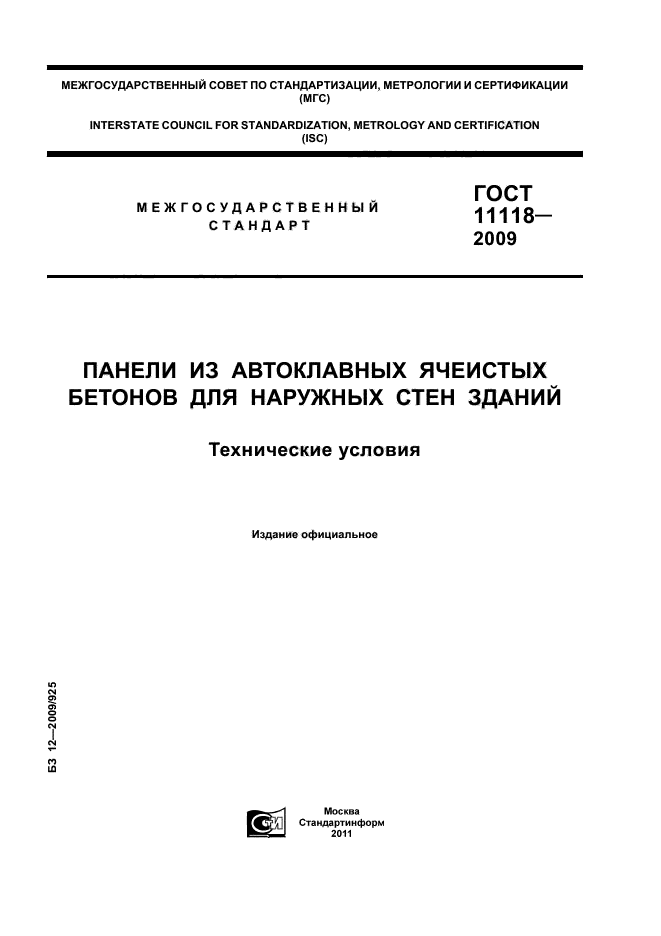

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
|
МЕЖГОСУДАРСТВЕННЫЙ |
ГОСТ |
ПАНЕЛИ ИЗ АВТОКЛАВНЫХ ЯЧЕИСТЫХ
БЕТОНОВ ДЛЯ НАРУЖНЫХ СТЕН ЗДАНИЙ
Технические условия
|
|
Москва Стандартинформ 2011 |

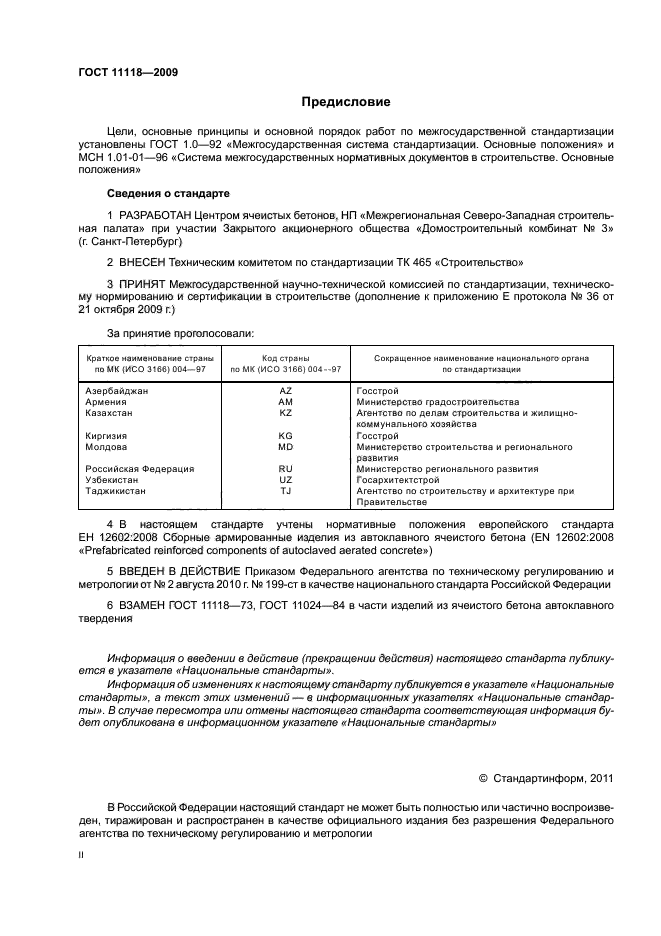

Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-96 «Система межгосударственных нормативных документов в строительстве. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Центром ячеистых бетонов, НП «Межрегиональная Северо-Западная строительная палата» при участии Закрытого акционерного общества «Домостроительный комбинат № 3» (г. Санкт-Петербург)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (дополнение к приложению Е протокола № 36 от 21 октября 2009 г.)
За принятие проголосовали:
|
Краткое наименование страны по МК (ИСО 3166) 004-97 |
Код страны по МК (ИСО 3166) 004-97 |
Сокращенное наименование национального органа по стандартизации |
|
Азербайджан |
AZ |
Госстрой |
|
Армения |
AM |
Министерство градостроительства |
|
Казахстан |
KZ |
Агентство по делам строительства и жилищно-коммунального хозяйства |
|
Киргизия |
KG |
Госстрой |
|
Молдова |
MD |
Министерство строительства и регионального развития |
|
Российская Федерация |
RU |
Министерство регионального развития |
|
Узбекистан |
UZ |
Госархитектстрой |
|
Таджикистан |
TJ |
Агентство по строительству и архитектуре при Правительстве |
4 В настоящем стандарте учтены нормативные положения европейского стандарта ЕН 12602:2008 Сборные армированные изделия из автоклавного ячеистого бетона (EN 12602:2008 «Prefabricated reinforced components of autoclaved aerated concrete»)
5 ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от № 2 августа 2010 г. № 199-ст в качестве национального стандарта Российской Федерации
6 ВЗАМЕН ГОСТ 11118-73, ГОСТ 11024-84 в части изделий из ячеистого бетона автоклавного твердения
7 ПЕРЕИЗДАНИЕ. Май 2011 г.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

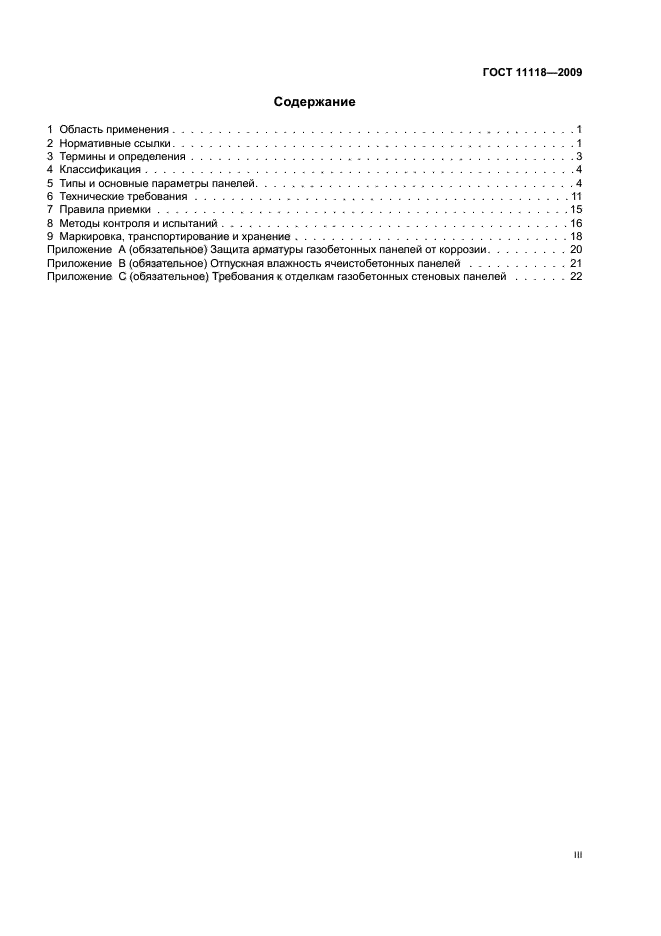

СОДЕРЖАНИЕ
|
1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Классификация 5 Типы и основные параметры панелей 6 Технические требования 7 Правила приемки 8 Методы контроля и испытаний 9 Маркировка, транспортирование и хранение Приложение А (обязательное) Защита арматуры газобетонных панелей от коррозии Приложение В (обязательное) Отпускная влажность ячеистобетонных панелей Приложение С (обязательное) Требования к отделкам газобетонных стеновых панелей |
ГОСТ 11118-2009

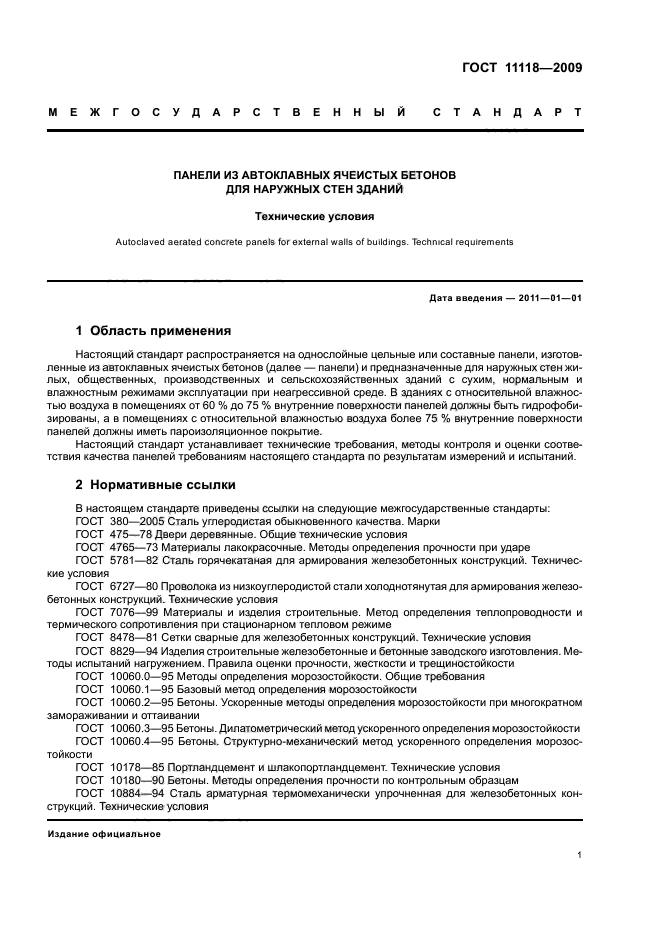

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПАНЕЛИ ИЗ АВТОКЛАВНЫХ ЯЧЕИСТЫХ БЕТОНОВ
ДЛЯ НАРУЖНЫХ СТЕН ЗДАНИЙ
Технические условия
Autoclaved aerated concrete panels for external walls of buildings. Technical requirements
Дата введения — 2011-01-01
1 Область применения
Настоящий стандарт распространяется на однослойные цельные или составные панели, изготовленные из автоклавных ячеистых бетонов (далее — панели) и предназначенные для наружных стен жилых, общественных, производственных и сельскохозяйственных зданий с сухим, нормальным и влажностным режимами эксплуатации при неагрессивной среде. В зданиях с относительной влажностью воздуха в помещениях от 60 % до 75 % внутренние поверхности панелей должны быть гидрофобизированы, а в помещениях с относительной влажностью воздуха более 75 % внутренние поверхности панелей должны иметь пароизоляционное покрытие.
Настоящий стандарт устанавливает технические требования, методы контроля и оценки соответствия качества панелей требованиям настоящего стандарта по результатам измерений и испытаний.
2 Нормативные ссылки
В настоящем стандарте приведены ссылки на следующие межгосударственные стандарты:
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 475-78 Двери деревянные. Общие технические условия
ГОСТ 4765-73 Материалы лакокрасочные. Методы определения прочности при ударе
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 8478-81 Сетки сварные для железобетонных конструкций. Технические условия
ГОСТ 8829-94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060.0-95 Методы определения морозостойкости. Общие требования
ГОСТ 10060.1-95 Базовый метод определения морозостойкости
ГОСТ 10060.2-95 Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании
ГОСТ 10060.3-95 Бетоны. Дилатометрический метод ускоренного определения морозостойкости
ГОСТ 10060.4-95 Бетоны. Структурно-механический метод ускоренного определения морозостойкости
ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия
ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия
ГОСТ 11214-2003 Блоки оконные деревянные с листовым остеклением. Технические условия
ГОСТ 12730.0-78 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 12730.1-78 Бетоны. Методы определения плотности
ГОСТ 12730.2-78 Бетоны. Метод определения влажности
ГОСТ 13015-2003 Изделия железобетонные и бетонные для строительства. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры
ГОСТ 14791-79 Мастика герметизирующая нетвердеющая строительная. Технические условия
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 17623-87 Бетоны. Радиоизотопный метод определения средней плотности
ГОСТ 17624-87 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105-86* Бетоны. Правила контроля и оценки прочности
_____________
* В Российской Федерации действует ГОСТ Р 53231-2008.
ГОСТ 21519-2003 Блоки оконные из алюминиевых сплавов. Технические условия
ГОСТ 21718-84 Материалы строительные. Диэлькометрический метод измерения влажности
ГОСТ 21780-2006 Система обеспечения точности геометрических параметров в строительстве. Расчет точности
ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 23009-78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 23166-99 Блоки оконные. Общие технические условия
ГОСТ 23279-85 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия
ГОСТ 23858-79 Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приема
ГОСТ 24452-80 Бетоны. Методы испытаний. Методы определения призменной прочности, модуля упругости и коэффициента Пуассона
ГОСТ 24699-2002 Блоки оконные деревянные со стеклами и стеклопакетами. Технические условия
ГОСТ 24700-99 Окна и балконные двери деревянные со стеклопакетами. Технические условия
ГОСТ 25097-2002 Блоки оконные деревоалюминиевые. Технические условия
ГОСТ 25485-89 Бетоны ячеистые. Технические условия
ГОСТ 25621-83 Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические условия
ГОСТ 25898-83 Материалы и изделия строительные. Методы определения сопротивления паропроницанию
ГОСТ 26254-84 Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 27005-86 Бетоны легкие и ячеистые. Правила контроля средней плотности
ГОСТ 27751-88 Надежность строительных конструкций и оснований. Основные положения по расчету
ГОСТ 28089-89 Конструкции строительные стеновые. Метод определения прочности сцепления облицовочных плиток с основанием
ГОСТ 30674-99 Блоки оконные из поливинилхлоридных профилей. Технические условия
ГОСТ 31108-2003 Цементы общестроительные. Технические условия
ГОСТ 31359-2007 Бетоны ячеистые автоклавного твердения. Технические условия
ГОСТ 31360-2007 Изделия стеновые неармированные из ячеистого бетона автоклавного твердения. Технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

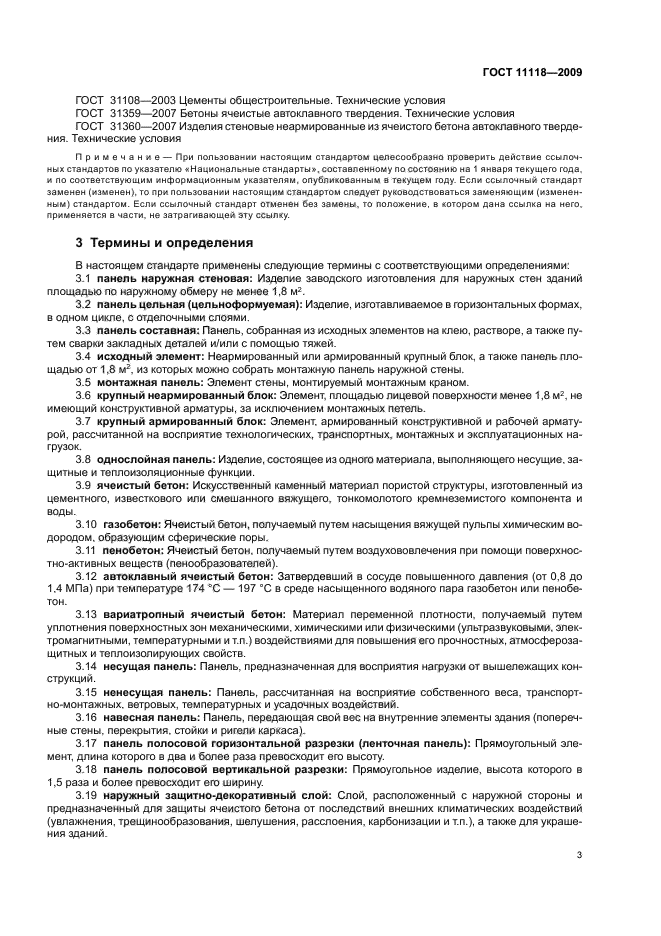

3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 панель наружная стеновая: Изделие заводского изготовления для наружных стен зданий площадью по наружному обмеру не менее 1,8 м2.
3.2 панель цельная (цельноформуемая): Изделие, изготавливаемое в горизонтальных формах, в одном цикле, с отделочными слоями.
3.3 панель составная: Панель, собранная из исходных элементов на клею, растворе, а также путем сварки закладных деталей и/или с помощью тяжей.
3.4 исходный элемент: Неармированный или армированный крупный блок, а также панель площадью от 1,8 м2, из которых можно собрать монтажную панель наружной стены.
3.5 монтажная панель: Элемент стены, монтируемый монтажным краном.
3.6 крупный неармированный блок: Элемент, площадью лицевой поверхности менее 1,8 м2, не имеющий конструктивной арматуры, за исключением монтажных петель.
3.7 крупный армированный блок: Элемент, армированный конструктивной и рабочей арматурой, рассчитанной на восприятие технологических, транспортных, монтажных и эксплуатационных нагрузок.
3.8 однослойная панель: Изделие, состоящее из одного материала, выполняющего несущие, защитные и теплоизоляционные функции.
3.9 ячеистый бетон: Искусственный каменный материал пористой структуры, изготовленный из цементного, известкового или смешанного вяжущего, тонкомолотого кремнеземистого компонента и воды.
3.10 газобетон: Ячеистый бетон, получаемый путем насыщения вяжущей пульпы химическим водородом, образующим сферические поры.
3.11 пенобетон: Ячеистый бетон, получаемый путем воздухововлечения при помощи поверхностно-активных веществ (пенообразователей).
3.12 автоклавный ячеистый бетон: Затвердевший в сосуде повышенного давления (от 0,8 до 1,4 МПа) при температуре 174 °С — 197 °С в среде насыщенного водяного пара газобетон или пенобетон.
3.13 вариатропный ячеистый бетон: Материал переменной плотности, получаемый путем уплотнения поверхностных зон механическими, химическими или физическими (ультразвуковыми, электромагнитными, температурными и т.п.) воздействиями для повышения его прочностных, атмосферозащитных и теплоизолирующих свойств.
3.14 несущая панель: Панель, предназначенная для восприятия нагрузки от вышележащих конструкций.
3.15 ненесущая панель: Панель, рассчитанная на восприятие собственного веса, транспортно-монтажных, ветровых, температурных и усадочных воздействий.
3.16 навесная панель: Панель, передающая свой вес на внутренние элементы здания (поперечные стены, перекрытия, стойки и ригели каркаса).
3.17 панель полосовой горизонтальной разрезки (ленточная панель): Прямоугольный элемент, длина которого в два и более раза превосходит его высоту.
3.18 панель полосовой вертикальной разрезки: Прямоугольное изделие, высота которого в 1,5 раза и более превосходит его ширину.
3.19 наружный защитно-декоративный слой: Слой, расположенный с наружной стороны и предназначенный для защиты ячеистого бетона от последствий внешних климатических воздействий (увлажнения, трещинообразования, шелушения, расслоения, карбонизации и т.п.), а также для украшения зданий.

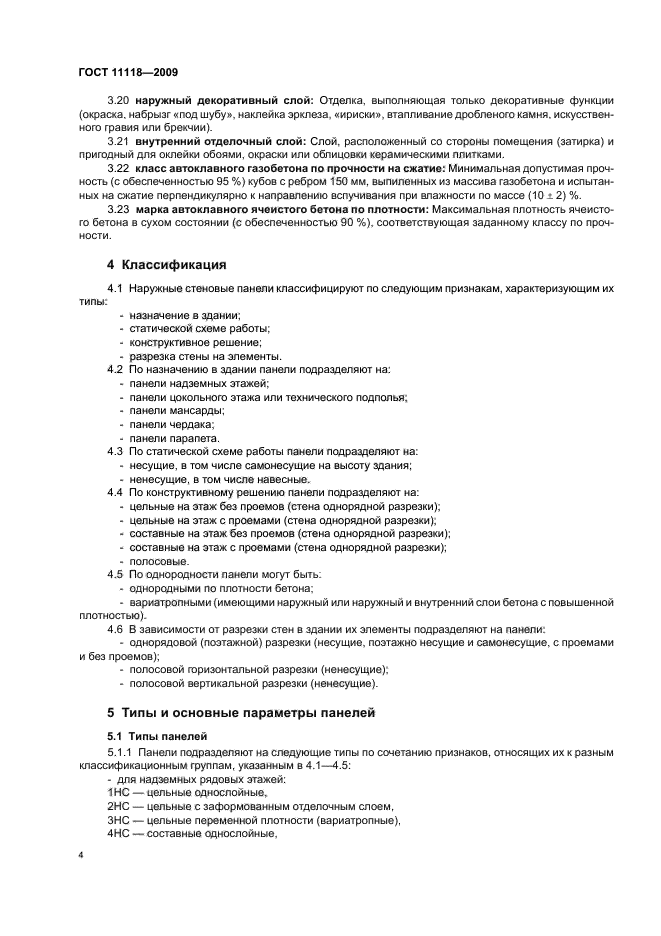

3.20 наружный декоративный слой: Отделка, выполняющая только декоративные функции (окраска, набрызг «под шубу», наклейка эрклеза, «ириски», втапливание дробленого камня, искусственного гравия или брекчии).
3.21 внутренний отделочный слой: Слой, расположенный со стороны помещения (затирка) и пригодный для оклейки обоями, окраски или облицовки керамическими плитками.
3.22 класс автоклавного газобетона по прочности на сжатие: Минимальная допустимая прочность (с обеспеченностью 95 %) кубов с ребром 150 мм, выпиленных из массива газобетона и испытанных на сжатие перпендикулярно к направлению вспучивания при влажности по массе (10 ± 2) %.
3.23 марка автоклавного ячеистого бетона по плотности: Максимальная плотность ячеистого бетона в сухом состоянии (с обеспеченностью 90 %), соответствующая заданному классу по прочности.
4 Классификация
4.1 Наружные стеновые панели классифицируют по следующим признакам, характеризующим их типы:
— назначение в здании;
— статической схеме работы;
— конструктивное решение;
— разрезка стены на элементы.
4.2 По назначению в здании панели подразделяют на:
— панели надземных этажей;
— панели цокольного этажа или технического подполья;
— панели мансарды;
— панели чердака;
— панели парапета.
4.3 По статической схеме работы панели подразделяют на:
— несущие, в том числе самонесущие на высоту здания;
— ненесущие, в том числе навесные.
4.4 По конструктивному решению панели подразделяют на:
— цельные на этаж без проемов (стена однорядной разрезки);
— цельные на этаж с проемами (стена однорядной разрезки);
— составные на этаж без проемов (стена однорядной разрезки);
— составные на этаж с проемами (стена однорядной разрезки);
— полосовые.
4.5 По однородности панели могут быть:
— однородными по плотности бетона;
— вариатропными (имеющими наружный или наружный и внутренний слои бетона с повышенной плотностью).
4.6 В зависимости от разрезки стен в здании их элементы подразделяют на панели:
— однорядовой (поэтажной) разрезки (несущие, поэтажно несущие и самонесущие, с проемами и без проемов);
— полосовой горизонтальной разрезки (ненесущие);
— полосовой вертикальной разрезки (ненесущие).
5 Типы и основные параметры панелей
5.1 Типы панелей
5.1.1 Панели подразделяют на следующие типы по сочетанию признаков, относящих их к разным классификационным группам, указанным в 4.1 — 4.5:
— для надземных рядовых этажей:
1НС — цельные однослойные,
2НС — цельные с заформованным отделочным слоем,
3НС — цельные переменной плотности (вариатропные),
4НС — составные однослойные,
5НС — составные с отделочным слоем,
6НС — составные вариатропные;
— для цокольного этажа и технического подполья:
1НЦ — цельные однослойные,
2НЦ — цельные с отделочным слоем,
3НЦ — цельные вариатропные,
4НЦ — составные однослойные,

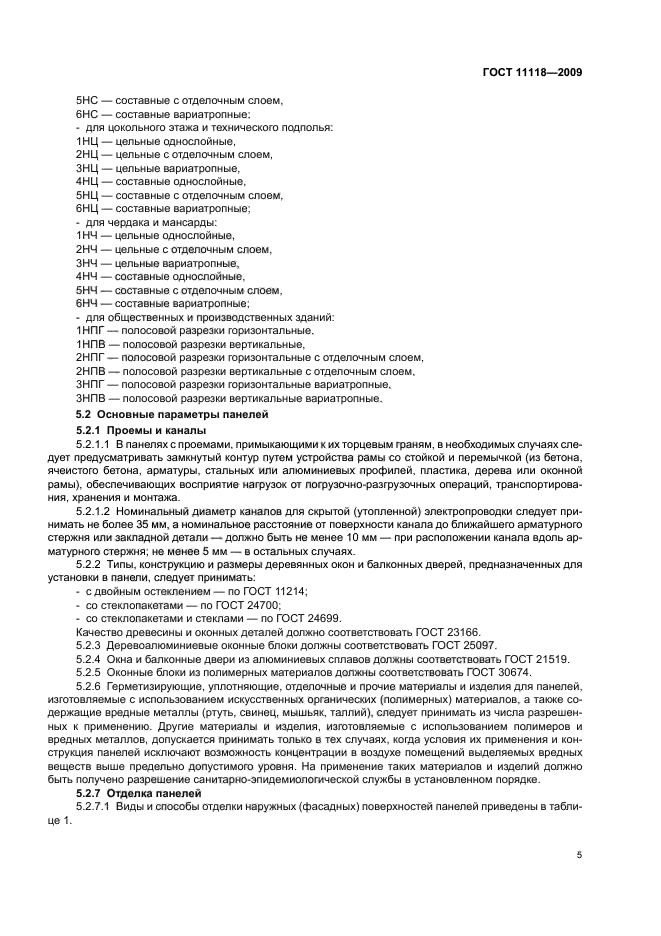

5НЦ — составные с отделочным слоем,
6НЦ — составные вариатропные;
— для чердака и мансарды:
1НЧ — цельные однослойные,
2НЧ — цельные с отделочным слоем,
3НЧ — цельные вариатропные,
4НЧ — составные однослойные,
5НЧ — составные с отделочным слоем,
6НЧ — составные вариатропные;
— для общественных и производственных зданий:
1НПГ — полосовой разрезки горизонтальные,
1НПВ — полосовой разрезки вертикальные,
2НПГ — полосовой разрезки горизонтальные с отделочным слоем,
2НПВ — полосовой разрезки вертикальные с отделочным слоем,
3НПГ — полосовой разрезки горизонтальные вариатропные,
3НПВ — полосовой разрезки вертикальные вариатропные.
5.2 Основные параметры панелей
5.2.1 Проемы и каналы
5.2.1.1 В панелях с проемами, примыкающими к их торцевым граням, в необходимых случаях следует предусматривать замкнутый контур путем устройства рамы со стойкой и перемычкой (из бетона, ячеистого бетона, арматуры, стальных или алюминиевых профилей, пластика, дерева или оконной рамы), обеспечивающих восприятие нагрузок от погрузочно-разгрузочных операций, транспортирования, хранения и монтажа.
5.2.1.2 Номинальный диаметр каналов для скрытой (утопленной) электропроводки следует принимать не более 35 мм, а номинальное расстояние от поверхности канала до ближайшего арматурного стержня или закладной детали — должно быть не менее 10 мм — при расположении канала вдоль арматурного стержня; не менее 5 мм — в остальных случаях.
5.2.2 Типы, конструкцию и размеры деревянных окон и балконных дверей, предназначенных для установки в панели, следует принимать:
— с двойным остеклением — по ГОСТ 11214;
— со стеклопакетами — по ГОСТ 24700;
— со стеклопакетами и стеклами — по ГОСТ 24699.
Качество древесины и оконных деталей должно соответствовать ГОСТ 23166.
5.2.3 Деревоалюминиевые оконные блоки должны соответствовать ГОСТ 25097.
5.2.4 Окна и балконные двери из алюминиевых сплавов должны соответствовать ГОСТ 21519.
5.2.5 Оконные блоки из полимерных материалов должны соответствовать ГОСТ 30674.
5.2.6 Герметизирующие, уплотняющие, отделочные и прочие материалы и изделия для панелей, изготовляемые с использованием искусственных органических (полимерных) материалов, а также содержащие вредные металлы (ртуть, свинец, мышьяк, таллий), следует принимать из числа разрешенных к применению. Другие материалы и изделия, изготовляемые с использованием полимеров и вредных металлов, допускается принимать только в тех случаях, когда условия их применения и конструкция панелей исключают возможность концентрации в воздухе помещений выделяемых вредных веществ выше предельно допустимого уровня. На применение таких материалов и изделий должно быть получено разрешение санитарно-эпидемиологической службы в установленном порядке.
5.2.7 Отделка панелей
5.2.7.1 Виды и способы отделки наружных (фасадных) поверхностей панелей приведены в таблице 1.

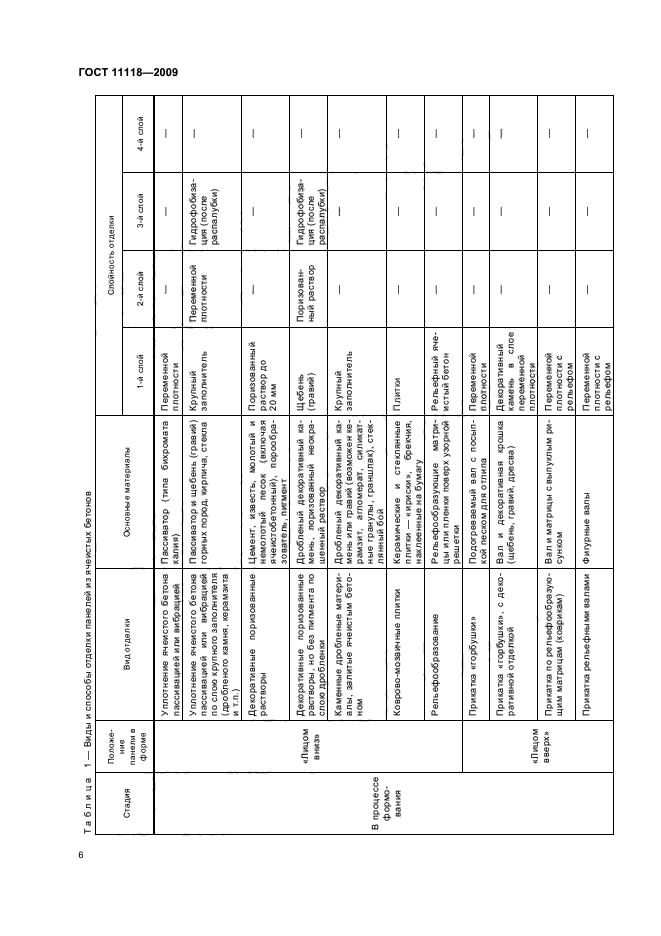

Таблица 1 — Виды и способы отделки панелей из ячеистых бетонов
|
Стадия |
Положение панели в форме |
Вид отделки |
Основные материалы |
Слойность отделки |
|||
|
1-й слой |
2-й слой |
3-й слой |
4-й слой |
||||
|
В процессе формования |
«Лицом вниз» |
Уплотнение ячеистого бетона пассивацией или вибрацией |
Пассиватор (типа бихромата калия) |
Переменной плотности |
— |
— |
— |
|
Уплотнение ячеистого бетона пассивацией или вибрацией по слою крупного заполнителя (дробленого камня, керамзита и т.п.) |
Пассиватор и щебень (гравий) горных пород, кирпича, стекла |
Крупный заполнитель |
Переменной плотности |
Гидрофобизация (после распалубки) |
— |
||
|
Декоративные поризованные растворы |
Цемент, известь, молотый и немолотый песок (включая ячеистобетонный), порообразователь, пигмент |
Поризованный раствор до 20 мм |
— |
— |
— |
||
|
Декоративные поризованные растворы, но без пигмента по слою дробленки |
Дробленый декоративный камень, поризованный неокрашенный раствор |
Щебень (гравий) |
Поризованный раствор |
Гидрофобизация (после распалубки) |
— |
||
|
Каменные дробленые материалы, залитые ячеистым бетоном |
Дробленый декоративный камень или гравий (возможен керамзит, агломерат, силикатные гранулы, граншлак), стеклянный бой |
Крупный заполнитель |
— |
— |
— |
||
|
Коврово-мозаичные плитки |
Керамические и стеклянные плитки — «ириски», брекчия, наклеенные на бумагу |
Плитки |
— |
— |
— |
||
|
Рельефообразование |
Рельефообразующие матрицы или пленки поверх узорной решетки |
Рельефный ячеистый бетон |
— |
— |
— |
||
|
«Лицом вверх» |
Прикатка «горбушки» |
Подогреваемый вал с посыпкой песком для отлипа |
Переменной плотности |
— |
— |
— |
|
|
Прикатка «горбушки», с декоративной отделкой |
Вал и декоративная крошка (щебень, гравий, дресва) |
Декоративный камень в слое переменной плотности |
— |
— |
— |
||
|
Прикатка по рельефообразующим матрицам (коврикам) |
Вал и матрицы с выпуклым рисунком |
Переменной плотности с рельефом |
— |
— |
— |
||
|
Прикатка рельефными валами |
Фигурные валы |
Переменной плотности с рельефом |
— |
— |
— |
||
|
В процессе формования |
«Лицом вверх» |
Внедрение декоративно-защитных порошков цилиндрическими щетками |
Щеточные валы («ершик») |
Пигментные и гидрофобные порошки |
— |
— |
— |
|
После твердения |
Горизонтальное |
Декоративная присыпка по слою клея |
Паропроницаемые (с наполнителем) органические клеи и зернистая посыпка (окрашенный крупный песок, эрклез) |
Цветная крошка по слою клея |
— |
— |
— |
|
Керамические или стеклянные плитки — «ириски» или смальта по слою клея |
Декоративные мелкие плитки и органический клей, например, акриловый |
Цветные или белые плитки на клею |
— |
— |
— |
||
|
После твердения или после монтажа |
Вертикальное |
Нанесение водоэмульсионных красок |
Водоэмульсионные краски |
Грунтовочный |
Шпаклевочный |
Отделочный |
Гидрофобизирующий |
|
Нанесение поливинилацетатцементных и латексцементных красок |
Эмульсии ПВА и бутадиент-стирольные латексы |
Грунтовочный |
Шпаклевочный |
Отделочный |
Гидрофобизирующий |
||
|
Краски и эмали на органических растворителях |
Цемент, краска, растворитель, кремнеорганик |
Грунтовочный |
Шпаклевочный |
Отделочный |
— |
||
|
Цементные краски с добавкой ПВА |
Цемент белый, известь, пигмент, эмульсия ПВА |
Грунтовочный |
Шпаклевочный |
Отделочный |
Гидрофобизирующий |
||
|
Полиминеральные растворы |
Фосфогипс, эмульсия ПВА, латекс, каменная, керамическая или ячеистобетонная крошка 1 — 3 мм |
Грунтовочный |
Шпаклевочный |
Отделочный |
Гидрофобизирующий |
||
|
Гидрофобные комбинированные краски |
Кремнеорганические жидкости, хлорсульфированный полиэтилен, перхлорвинил и т.п.; растворители |
Грунтовочный |
Шпаклевочный |
Отделочный |
— |
||
|
После твердения или после монтажа |
Вертикальное |
Тонкослойные штукатурные, в т.ч. «под шубу» |
Полимеризующиеся эмульсии, дисперсии, латексы с наполнителями (цемент, песок, пигмент, ГКЖ) |
Грунтовочный |
Шпаклевочный |
Отделочный |
— |
|
Навесные экраны |
Металлические, в т.ч. гофрированные листы, асбошифер, стеклоплиты, виниловый сайдинг, вагонка, плиты из природного камня, метало- или стеклокерамика |
Экран |
Воздушная прослойка |
— |
— |
||

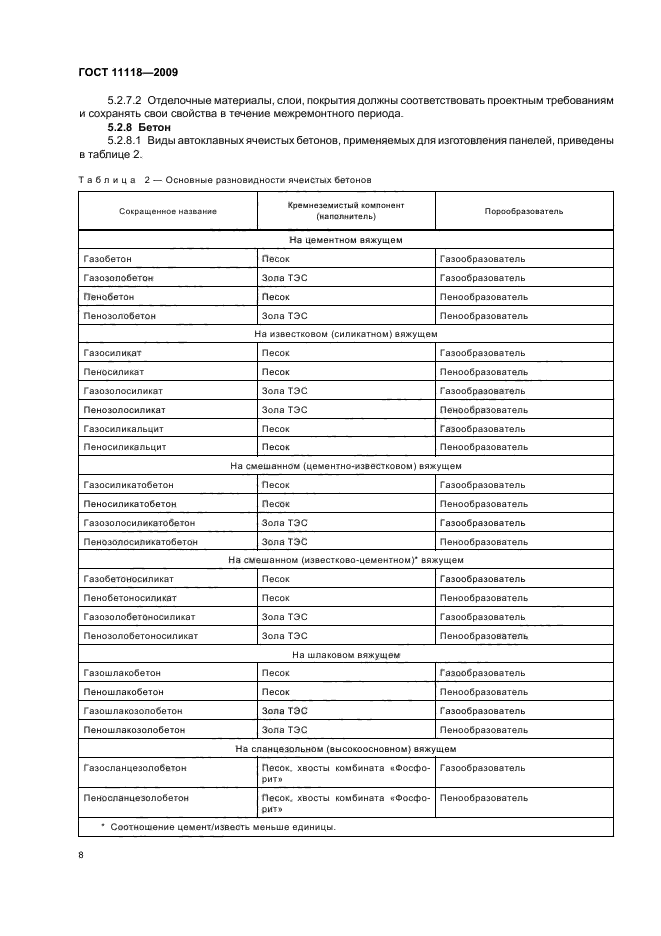

5.2.7.2 Отделочные материалы, слои, покрытия должны соответствовать проектным требованиям и сохранять свои свойства в течение межремонтного периода.
5.2.8 Бетон
5.2.8.1 Виды автоклавных ячеистых бетонов, применяемых для изготовления панелей, приведены в таблице 2.
Таблица 2 — Основные разновидности ячеистых бетонов
|
Сокращенное название |
Кремнеземистый компонент (наполнитель) |
Порообразователь |
|
На цементном вяжущем |
||
|
Газобетон |
Песок |
Газообразователь |
|
Газозолобетон |
Зола ТЭС |
Газообразователь |
|
Пенобетон |
Песок |
Пенообразователь |
|
Пенозолобетон |
Зола ТЭС |
Пенообразователь |
|
На известковом (силикатном) вяжущем |
||
|
Газосиликат |
Песок |
Газообразователь |
|
Пеносиликат |
Песок |
Пенообразователь |
|
Газозолосиликат |
Зола ТЭС |
Газообразователь |
|
Пенозолосиликат |
Зола ТЭС |
Пенообразователь |
|
Газосиликальцит |
Песок |
Газообразователь |
|
Пеносиликальцит |
Песок |
Пенообразователь |
|
На смешанном (цементно-известковом) вяжущем |
||
|
Газосиликатобетон |
Песок |
Газообразователь |
|
Пеносиликатобетон |
Песок |
Пенообразователь |
|
Газозолосиликатобетон |
Зола ТЭС |
Газообразователь |
|
Пенозолосиликатобетон |
Зола ТЭС |
Пенообразователь |
|
На смешанном (известково-цементном)* вяжущем |
||
|
Газобетоносиликат |
Песок |
Газообразователь |
|
Пенобетоносиликат |
Песок |
Пенообразователь |
|
Газозолобетоносиликат |
Зола ТЭС |
Газообразователь |
|
Пенозолобетоносиликат |
Зола ТЭС |
Пенообразователь |
|
На шлаковом вяжущем |
||
|
Газошлакобетон |
Песок |
Газообразователь |
|
Пеношлакобетон |
Песок |
Пенообразователь |
|
Газошлакозолобетон |
Зола ТЭС |
Газообразователь |
|
Пеношлакозолобетон |
Зола ТЭС |
Пенообразователь |
|
На сланцезольном (высокоосновном) вяжущем |
||
|
Газосланцезолобетон |
Песок, хвосты комбината «Фосфорит» |
Газообразователь |
|
Пеносланцезолобетон |
Песок, хвосты комбината «Фосфорит» |
Пенообразователь |
|
* Соотношение цемент/известь меньше единицы. |
||
5.2.8.2 Классы автоклавного ячеистого бетона по прочности на сжатие в зависимости от требований к несущей способности панелей принимаются согласно ГОСТ 31359 из числа следующих градаций: В1,5; В2; В2,5; В3,5; В5 и В7,5.
5.2.8.3 Марки автоклавного ячеистого бетона по плотности в зависимости от требований теплозащиты и возможностей предприятия-изготовителя панелей принимаются с учетом ГОСТ 31359 в следующем ряду: D400, D450, D500, D600 и D700. Для климатического района строительства III допускается марка бетона D800.
Соответствие марок автоклавного ячеистого бетона по плотности и классов по прочности на сжатие приведено в таблице 3.
Таблица 3 — Соотношение плотности и прочности автоклавных ячеистых бетонов
|
Марка автоклавного ячеистого бетона по плотности для панелей |
Соответствующие классы автоклавного ячеистого бетона по прочности для панелей |
|
D400 |
В1,5; В2; В2,5 |
|
D450 |
В2; В2,5 |
|
D500 |
В2; В2,5; В3,5 |
|
D600 |
В2; В2,5; В3,5 |
|
D700 |
В3,5; В5 |
|
D800 |
В3,5; В5; В7,5 |
5.2.8.4 Марки по морозостойкости автоклавного ячеистого бетона для панелей следует назначать из ряда: F25; F35; F50; F75 и F100 с учетом требований раздела 1.
При марке по морозостойкости F35 панели можно применять для ограждения помещений с относительной влажностью 60 % — 70 % (с гидрофобизацией), а при F50 — с влажностью более 75 % (с гидроизоляцией). Панели цоколей, парапетов, ограждений балконов и лоджий требует марки не ниже F75.
Для ограждения зданий, строящихся в условиях Крайнего Севера, марки автоклавного ячеистого бетона панелей повышают на одну ступень.
5.2.8.5 Расчетные коэффициенты теплопроводности автоклавного ячеистого бетона панелей принимают с учетом требований ГОСТ 31359 по таблице 4 в зависимости от расчетной равновесной влажности, соответствующей условиям эксплуатации А и Б.
Таблица 4 — Расчетные коэффициенты теплопроводности однослойных панелей из ячеистого бетона автоклавного твердения
|
Материал блоков |
Марка ячеистого бетона по средней плотности |
Коэффициент теплопроводности l, Вт/м×°С, при равновесной весовой влажности w |
||
|
0 % (сухой) |
4 % (зона А) |
5 % (зона Б) |
||
|
Ячеистый бетон на кварцевом песке |
D400 |
0,10 |
0,125 |
0,13 |
|
D450 |
0,11 |
0,13 |
0,14 |
|
|
D500 |
0,12 |
0,14 |
0,15 |
|
|
D600 |
0,14 |
0,17 |
0,18 |
|
|
D700 |
0,17 |
Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
| ||
