ГОСТ 10733-98
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЧАСЫ НАРУЧНЫЕ И КАРМАННЫЕ МЕХАНИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Издание официальное
БЗ 3-2001
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

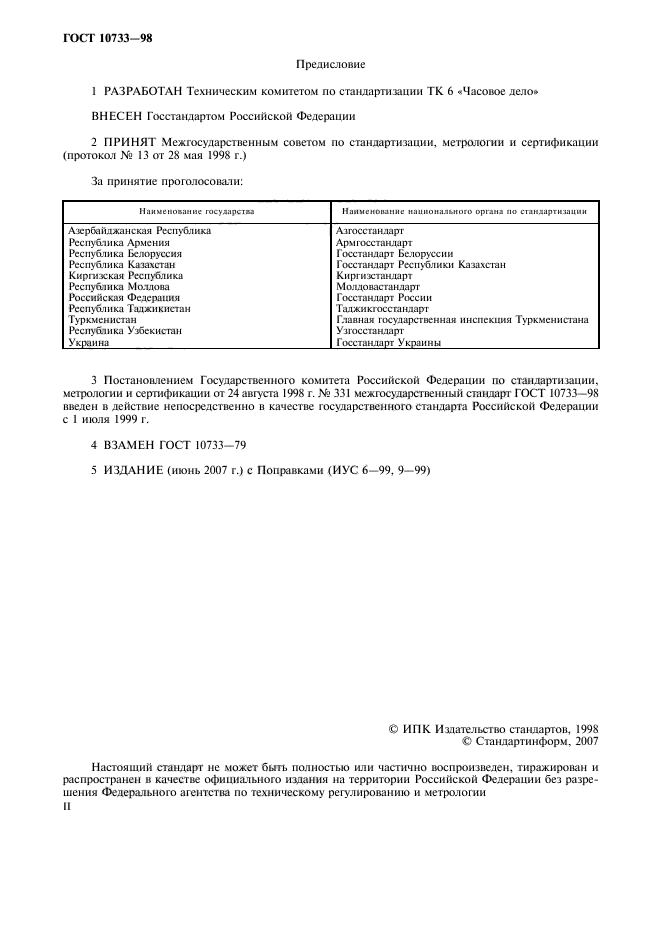

Предисловие
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 6 «Часовое дело!
ВНЕСЕН Госстандартом Российской Федерации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 13 от 28 мая 1998 г.)
|
За принятие проголосовали: |
||||
|
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 24 августа 1998 г. №° 331 межгосударственный стандарт ГОСТ 10733-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1999 г.
4 ВЗАМЕН ГОСТ 10733-79
5 ИЗДАНИЕ (апрель 2002 г.) с Поправками (ИУС 6—99, 9—99)
© ИПК Издательство стандартов, 1998 © ИПК Издательство стандартов, 2002
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России II

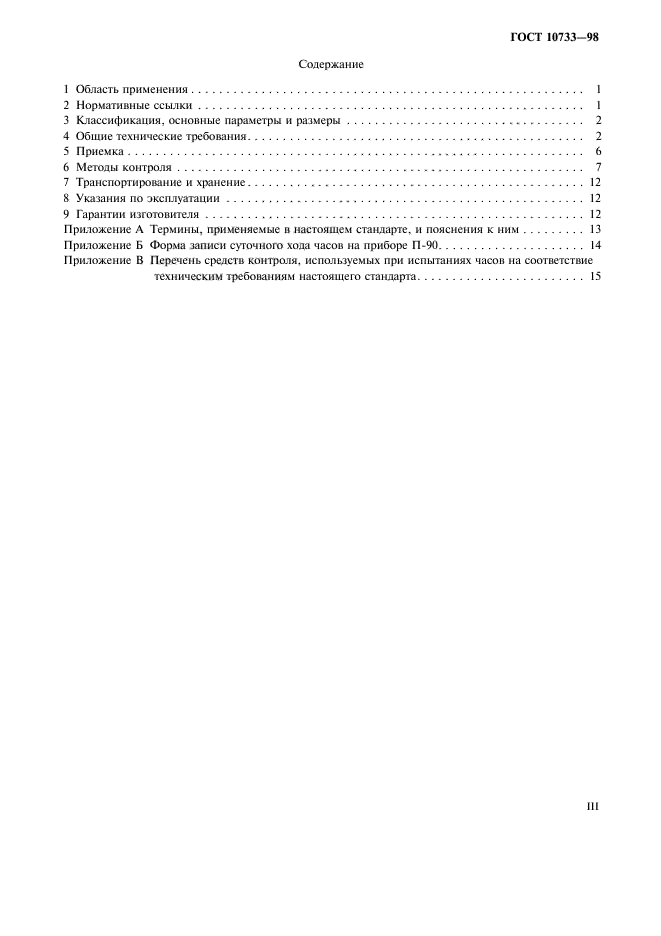

Содержание
1 Область применения ………………………………………………………………………………………………….1
2 Нормативные ссылки ………………………………………………………………………………………………..1
3 Классификация, основные параметры и размеры …………………………………………………………..2
4 Общие технические требования……………………………………………………………………………………2
5 Приемка ………………………………………………………………………………………………………………….6
6 Методы контроля ……………………………………………………………………………………………………..7

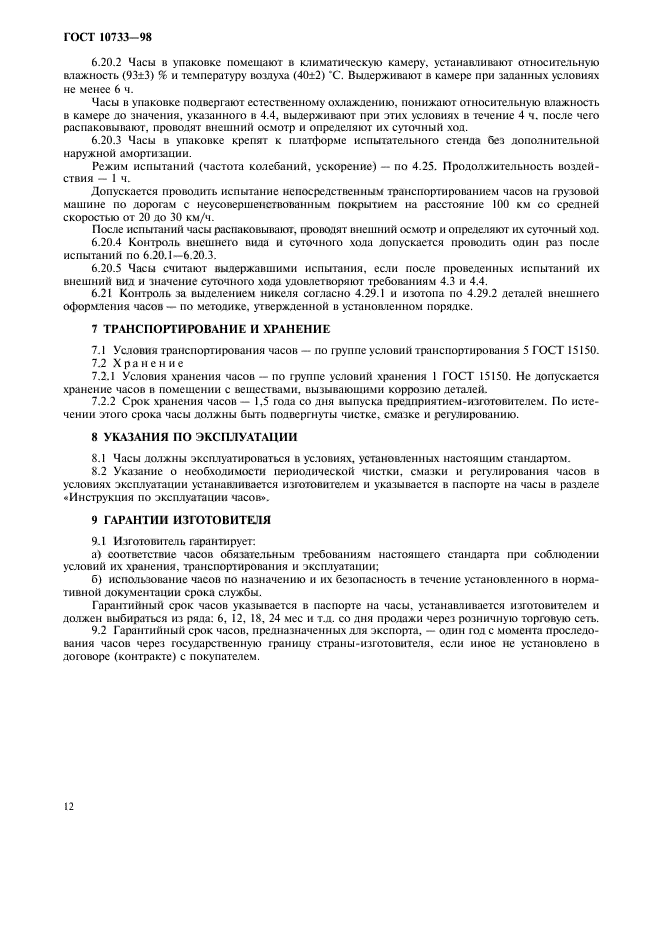

7 Транспортирование и хранение ………………………………………… 12
8 Указания по эксплуатации……………………………………………12
9 Гарантии изготовителя ……………………………………………… 12

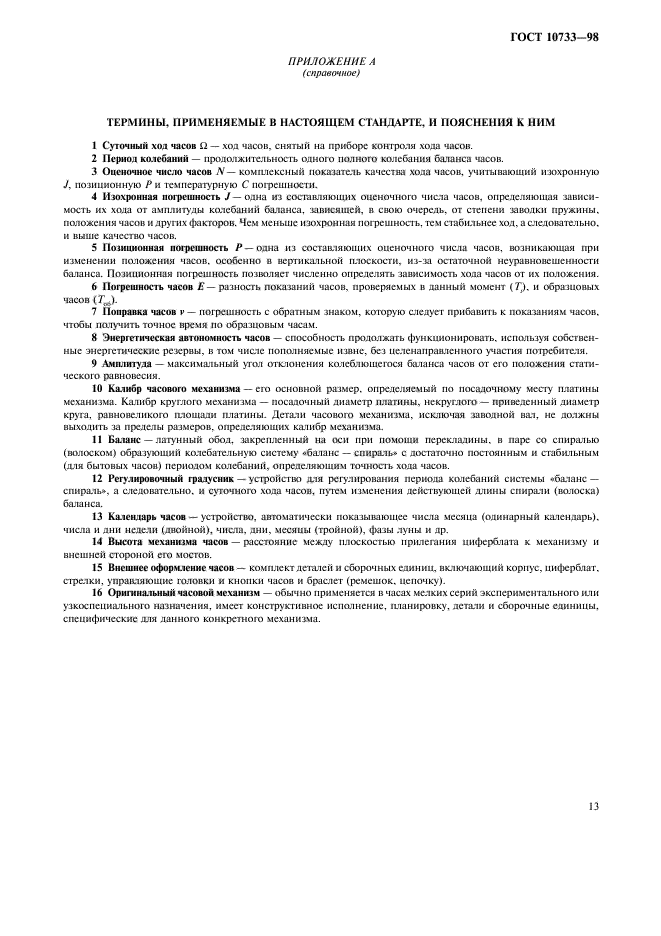

Приложение А Термины, применяемые в настоящем стандарте, и пояснения к ним ……… 13

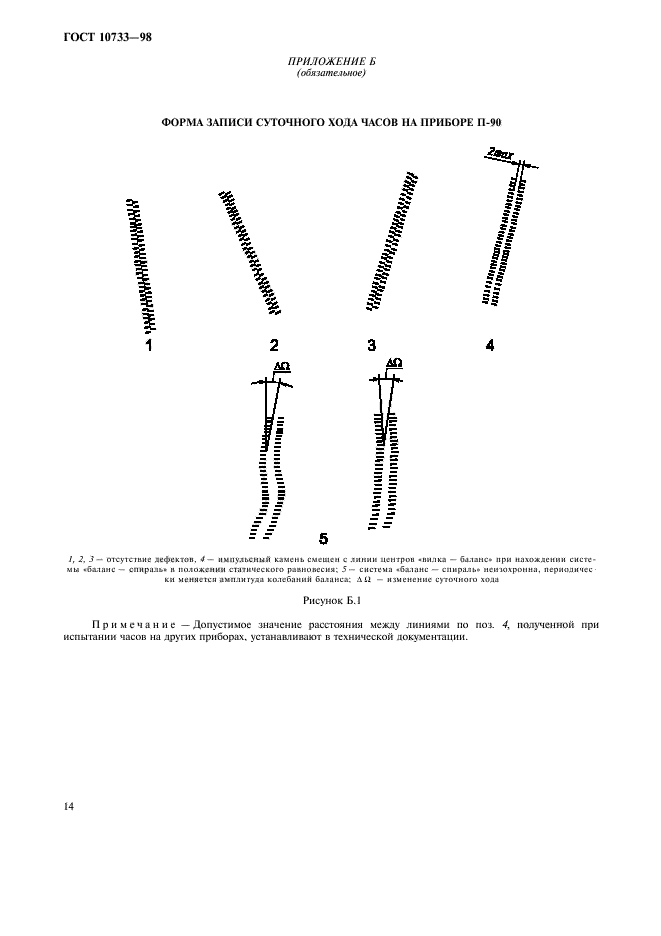

Приложение Б Форма записи суточного хода часов на приборе П-90………………… 14

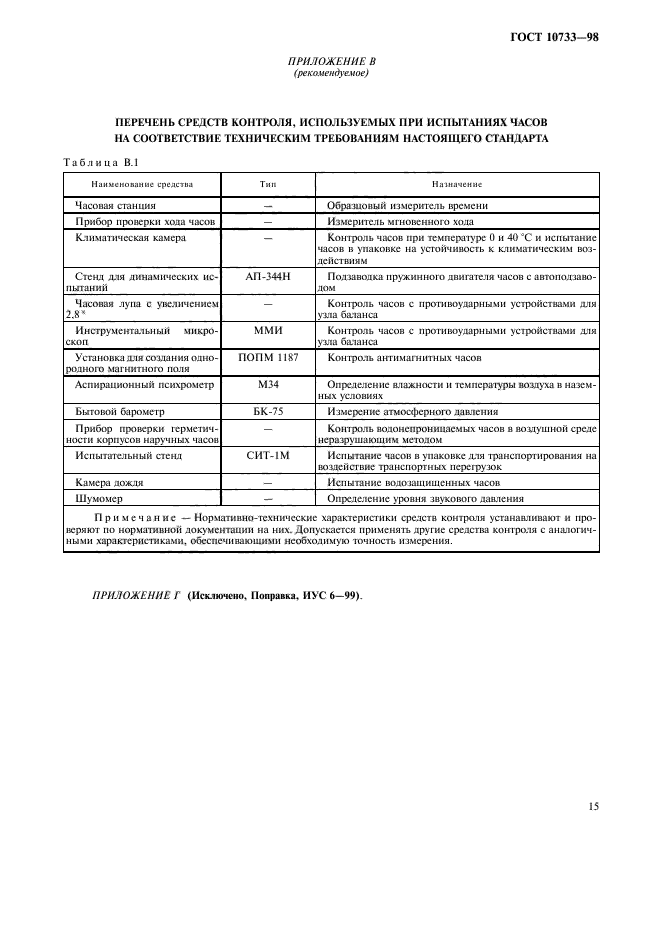

Приложение В Перечень средств контроля, используемых при испытаниях часов на соответствие
техническим требованиям настоящего стандарта…………………… 15

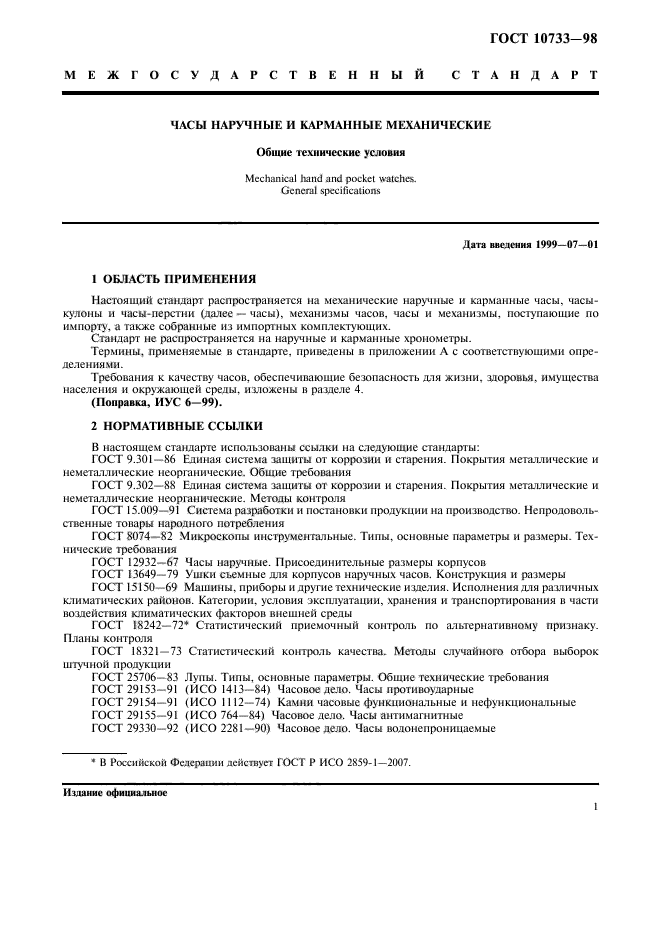

ГОСТ 10733-98
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЧАСЫ НАРУЧНЫЕ И КАРМАННЫЕ МЕХАНИЧЕСКИЕ Общие технические условия
Mechanical hand and pocket watches.
General specifications
Дата введения 1999-07-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на механические наручные и карманные часы, часы-кулоны и часы-перстни (далее — часы), механизмы часов, часы и механизмы, поступающие по импорту, а также собранные из импортных комплектующих.
Стандарт не распространяется на наручные и карманные хронометры.
Термины, применяемые в стандарте, приведены в приложении А с соответствующими определениями.
Требования к качеству часов, обеспечивающие безопасность для жизни, здоровья, имущества населения и окружающей среды, изложены в разделе 4.
(Поправка, ИУС 6-99).
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 15.009-91 Система разработки и постановки продукции на производство. Непродовольственные товары народного потребления
ГОСТ 8074-82 Микроскопы инструментальные. Типы, основные параметры и размеры. Технические требования
ГОСТ 12932-67 Часы наручные. Присоединительные размеры корпусов ГОСТ 13649-79 Ушки съемные для корпусов наручных часов. Конструкция и размеры ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18242-72* Статистический приемочный контроль по альтернативному признаку. Планы контроля
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
ГОСТ 29153-91 (ИСО 1413—84) Часовое дело. Часы противоударные
ГОСТ 29154-91 (ИСО 1112—74) Камни часовые функциональные и нефункциональные
ГОСТ 29155-91 (ИСО 764—84) Часовое дело. Часы антимагнитные
ГОСТ 29330-92 (ИСО 2281—90) Часовое дело. Часы водонепроницаемые
* В Российской Федерации действует ГОСТ Р 50779.71-99.
Издание официальное

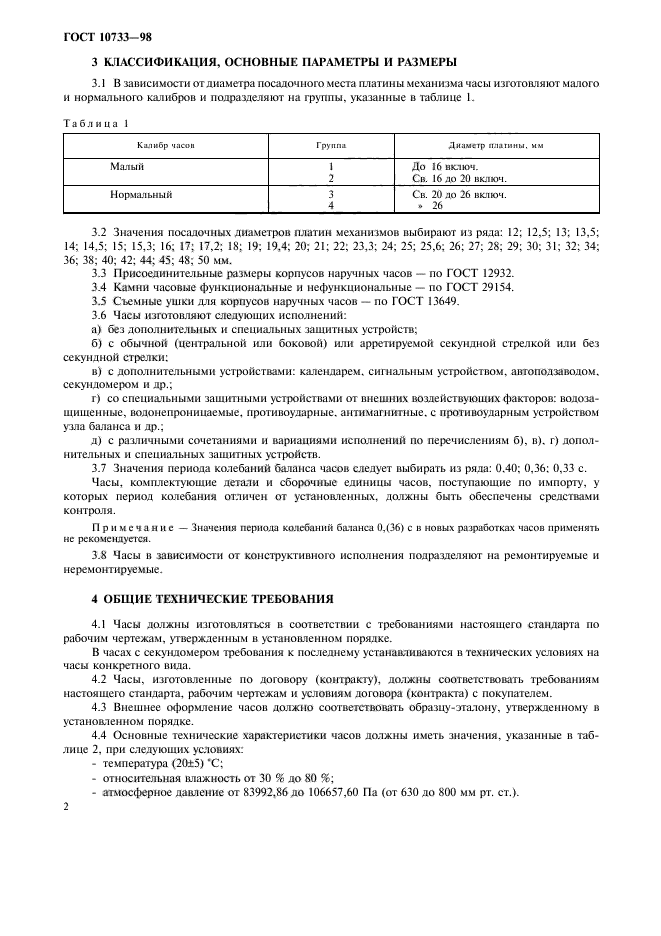

3 КЛАССИФИКАЦИЯ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
3.1 В зависимости от диаметра посадочного места платины механизма часы изготовляют малого и нормального калибров и подразделяют на группы, указанные в таблице 1.
|
Т аблица 1 |
|||||||||||||||
|
3.2 Значения посадочныгх диаметров платин механизмов выбирают из ряда: 12; 12,5; 13; 13,5;
14; 14,5; 15; 15,3; 16; 17; 17,2; 18; 19; 19,4; 20; 21; 22; 23,3; 24; 25; 25,6; 26; 27; 28; 29; 30; 31; 32; 34;
36; 38; 40; 42; 44; 45; 48; 50 мм.
3.3 Присоединительные размеры корпусов наручныгх часов — по ГОСТ 12932.
3.4 Камни часовые функциональные и нефункциональные — по ГОСТ 29154.
3.5 Съемные ушки для корпусов наручных часов — по ГОСТ 13649.
3.6 Часы изготовляют следующих исполнений:
а) без дополнительных и специальных защитных устройств;
б) с обычной (центральной или боковой) или арретируемой секундной стрелкой или без секундной стрелки;
в) с дополнительными устройствами: календарем, сигнальным устройством, автоподзаводом, секундомером и др.;
г) со специальными защитными устройствами от внешних воздействующих факторов: водозащищенные, водонепроницаемые, противоударные, антимагнитные, с противоударным устройством узла баланса и др.;
д) с различными сочетаниями и вариациями исполнений по перечислениям б), в), г) дополнительных и специальных защитных устройств.
3.7 Значения периода колебаний баланса часов следует выбирать из ряда: 0,40; 0,36; 0,33 с. Часы, комплектующие детали и сборочные единицы часов, поступающие по импорту, у
которых период колебания отличен от установленных, должны быть обеспечены средствами контроля.
Примечание — Значения периода колебаний баланса 0,(36) с в новый разработках часов применять не рекомендуется.
3.8 Часы в зависимости от конструктивного исполнения подразделяют на ремонтируемые и неремонтируемые.
4 ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
4.1 Часы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
В часах с секундомером требования к последнему устанавливаются в технических условиях на часы конкретного вида.
4.2 Часы, изготовленные по договору (контракту), должны соответствовать требованиям настоящего стандарта, рабочим чертежам и условиям договора (контракта) с покупателем.
4.3 Внешнее оформление часов должно соответствовать образцу-эталону, утвержденному в установленном порядке.
4.4 Основные технические характеристики часов должны иметь значения, указанные в таблице 2, при следующих условиях:
— температура (20±5) °С;
— относительная влажность от 30 % до 80 %;
— атмосферное давление от 83992,86 до 106657,60 Па (от 630 до 800 мм рт. ст.).
|

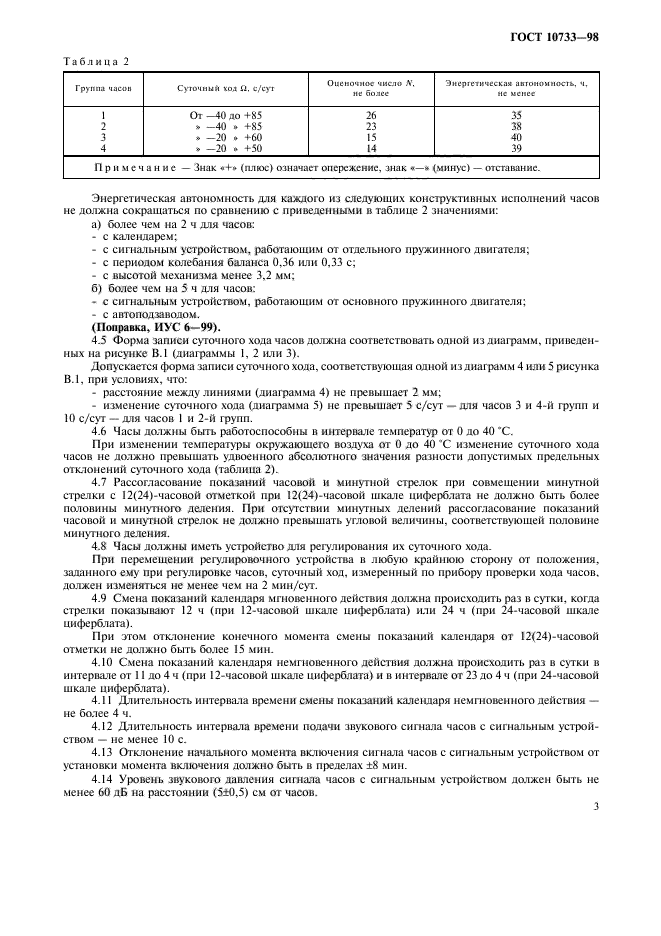

Т аблица 2 |
||||||||||||
|
||||||||||||
Энергетическая автономность для каждого из следующих конструктивных исполнений часов не должна сокращаться по сравнению с приведенными в таблице 2 значениями:
а) более чем на 2 ч для часов:
— с календарем;
— с сигнальным устройством, работающим от отдельного пружинного двигателя;
— с периодом колебания баланса 0,36 или 0,33 с;
— с высотой механизма менее 3,2 мм;
б) более чем на 5 ч для часов:
— с сигнальным устройством, работающим от основного пружинного двигателя;
— с автоподзаводом.
(Поправка, ИУС 6-99).
4.5 Форма записи суточного хода часов должна соответствовать одной из диаграмм, приведенных на рисунке В.1 (диаграммы 1, 2 или 3).
Допускается форма записи суточного хода, соответствующая одной из диаграмм 4 или 5 рисунка В.1, при условиях, что:
— расстояние между линиями (диаграмма 4) не превышает 2 мм;
— изменение суточного хода (диаграмма 5) не превышает 5 с/сут — для часов 3 и 4-й групп и
10 с/сут — для часов 1 и 2-й групп.
4.6 Часы должны быть работоспособны в интервале температур от 0 до 40 °С.
При изменении температуры окружающего воздуха от 0 до 40 °С изменение суточного хода часов не должно превышать удвоенного абсолютного значения разности допустимых предельных отклонений суточного хода (таблица 2).
4.7 Рассогласование показаний часовой и минутной стрелок при совмещении минутной стрелки с 12(24)-часовой отметкой при 12(24)-часовой шкале циферблата не должно быть более половины минутного деления. При отсутствии минутных делений рассогласование показаний часовой и минутной стрелок не должно превышать угловой величины, соответствующей половине минутного деления.
4.8 Часы должны иметь устройство для регулирования их суточного хода.
При перемещении регулировочного устройства в любую крайнюю сторону от положения, заданного ему при регулировке часов, суточный ход, измеренный по прибору проверки хода часов, должен изменяться не менее чем на 2 мин/сут.
4.9 Смена показаний календаря мгновенного действия должна происходить раз в сутки, когда стрелки показывают 12 ч (при 12-часовой шкале циферблата) или 24 ч (при 24-часовой шкале циферблата).
При этом отклонение конечного момента смены показаний календаря от 12(24)-часовой отметки не должно быть более 15 мин.
4.10 Смена показаний календаря немгновенного действия должна происходить раз в сутки в интервале от 11 до 4 ч (при 12-часовой шкале циферблата) и в интервале от 23 до 4 ч (при 24-часовой шкале циферблата).
4.11 Длительность интервала времени смены показаний календаря немгновенного действия — не более 4 ч.
4.12 Длительность интервала времени подачи звукового сигнала часов с сигнальным устройством — не менее 10 с.
4.13 Отклонение начального момента включения сигнала часов с сигнальным устройством от установки момента включения должно быть в пределах ±8 мин.
4.14 Уровень звукового давления сигнала часов с сигнальным устройством должен быть не менее 60 дБ на расстоянии (5±0,5) см от часов.

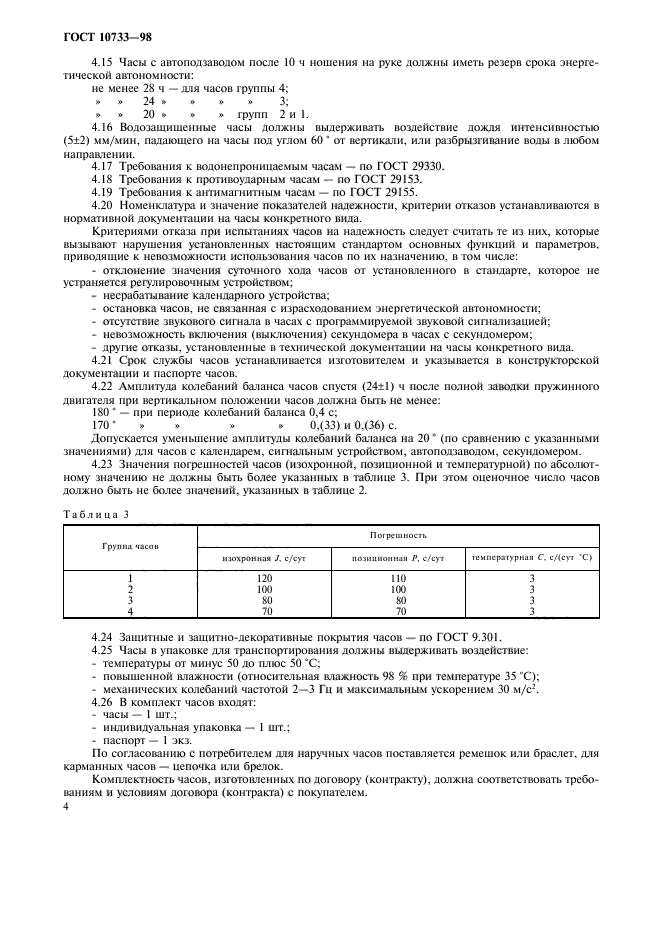

4.15 Часы с автоподзаводом после 10 ч ношения на руке должны иметь резерв срока энергетической автономности:
не менее 28 ч — для часов группы 4;
» » 24 » » » » 3;
» » 20 » » » групп 2 и 1.
4.16 Водозащищенные часы должны выдерживать воздействие дождя интенсивностью (5±2) мм/мин, падающего на часы под углом 60 ° от вертикали, или разбрызгивание воды в любом направлении.
4.17 Требования к водонепроницаемым часам — по ГОСТ 29330.
4.18 Требования к противоударным часам — по ГОСТ 29153.
4.19 Требования к антимагнитным часам — по ГОСТ 29155.
4.20 Номенклатура и значение показателей надежности, критерии отказов устанавливаются в нормативной документации на часы конкретного вида.
Критериями отказа при испытаниях часов на надежность следует считать те из них, которые вызывают нарушения установленных настоящим стандартом основных функций и параметров, приводящие к невозможности использования часов по их назначению, в том числе:
— отклонение значения суточного хода часов от установленного в стандарте, которое не устраняется регулировочным устройством;
— несрабатывание календарного устройства;
— остановка часов, не связанная с израсходованием энергетической автономности;
— отсутствие звукового сигнала в часах с программируемой звуковой сигнализацией;
— невозможность включения (выключения) секундомера в часах с секундомером;
— другие отказы, установленные в технической документации на часы конкретного вида.
4.21 Срок службы часов устанавливается изготовителем и указывается в конструкторской документации и паспорте часов.
4.22 Амплитуда колебаний баланса часов спустя (24±1) ч после полной заводки пружинного двигателя при вертикальном положении часов должна быть не менее:
180 ° — при периоде колебаний баланса 0,4 с;
170 ° » » » » 0,(33) и 0,(36) с.
Допускается уменьшение амплитуды колебаний баланса на 20 ° (по сравнению с указанными значениями) для часов с календарем, сигнальным устройством, автоподзаводом, секундомером.
4.23 Значения погрешностей часов (изохронной, позиционной и температурной) по абсолютному значению не должны быть более указанных в таблице 3. При этом оценочное число часов должно быть не более значений, указанных в таблице 2.
|
Т аблица 3 |
|||||||||||||||||||||||
|
|||||||||||||||||||||||
4.24 Защитные и защитно-декоративные покрытия часов — по ГОСТ 9.301.
4.25 Часы в упаковке для транспортирования должны выдерживать воздействие:
— температуры от минус 50 до плюс 50 °С;
— повышенной влажности (относительная влажность 98 % при температуре 35 °С);
— механических колебаний частотой 2—3 Гц и максимальным ускорением 30 м/с2.
4.26 В комплект часов входят:
— часы — 1 шт.;
— индивидуальная упаковка — 1 шт.;
— паспорт — 1 экз.
По согласованию с потребителем для наручных часов поставляется ремешок или браслет, для карманных часов — цепочка или брелок.
Комплектность часов, изготовленных по договору (контракту), должна соответствовать требованиям и условиям договора (контракта) с покупателем.

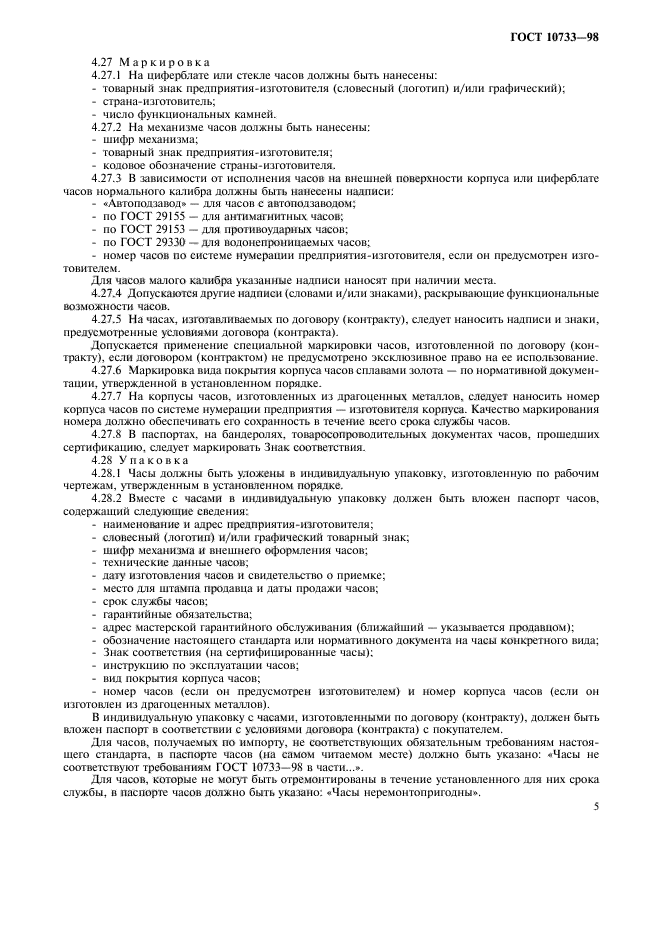

4.27 Маркировка
4.27.1 На циферблате или стекле часов должны быть нанесены:
— товарный знак предприятия-изготовителя (словесный (логотип) и/или графический);
— страна-изготовитель;
— число функциональных камней.
4.27.2 На механизме часов должны быть нанесены:
— шифр механизма;
— товарный знак предприятия-изготовителя;
— кодовое обозначение страны-изготовителя.
4.27.3 В зависимости от исполнения часов на внешней поверхности корпуса или циферблате часов нормального калибра должны быть нанесены надписи:
— «Автоподзавод» — для часов с автоподзаводом;
— по ГОСТ 29155 — для антимагнитных часов;
— по ГОСТ 29153 — для противоударных часов;
— по ГОСТ 29330 — для водонепроницаемых часов;
— номер часов по системе нумерации предприятия-изготовителя, если он предусмотрен изготовителем.
Для часов малого калибра указанные надписи наносят при наличии места.
4.27.4 Допускаются другие надписи (словами и/или знаками), раскрывающие функциональные возможности часов.
4.27.5 На часах, изготавливаемых по договору (контракту), следует наносить надписи и знаки, предусмотренные условиями договора (контракта).
Допускается применение специальной маркировки часов, изготовленной по договору (контракту), если договором (контрактом) не предусмотрено эксклюзивное право на ее использование.
4.27.6 Маркировка вида покрытия корпуса часов сплавами золота — по нормативной документации, утвержденной в установленном порядке.
4.27.7 На корпусы часов, изготовленных из драгоценных металлов, следует наносить номер корпуса часов по системе нумерации предприятия — изготовителя корпуса. Качество маркирования номера должно обеспечивать его сохранность в течение всего срока службы часов.
4.27.8 В паспортах, на бандеролях, товаросопроводительных документах часов, прошедших сертификацию, следует маркировать Знак соответствия.
4.28 Упаковка
4.28.1 Часы должны быть уложены в индивидуальную упаковку, изготовленную по рабочим чертежам, утвержденным в установленном порядке.
4.28.2 Вместе с часами в индивидуальную упаковку должен быть вложен паспорт часов, содержащий следующие сведения:
— наименование и адрес предприятия-изготовителя;
— словесный (логотип) и/или графический товарный знак;
— шифр механизма и внешнего оформления часов;
— технические данные часов;
— дату изготовления часов и свидетельство о приемке;
— место для штампа продавца и даты продажи часов;
— срок службы часов;
— гарантийные обязательства;
— адрес мастерской гарантийного обслуживания (ближайший — указывается продавцом);
— обозначение настоящего стандарта или нормативного документа на часы конкретного вида;
— Знак соответствия (на сертифицированные часы);
— инструкцию по эксплуатации часов;
— вид покрытия корпуса часов;
— номер часов (если он предусмотрен изготовителем) и номер корпуса часов (если он изготовлен из драгоценных металлов).
В индивидуальную упаковку с часами, изготовленными по договору (контракту), должен быть вложен паспорт в соответствии с условиями договора (контракта) с покупателем.
Для часов, получаемых по импорту, не соответствующих обязательным требованиям настоящего стандарта, в паспорте часов (на самом читаемом месте) должно быть указано: «Часы не соответствуют требованиям ГОСТ 10733-98 в части…».
Для часов, которые не могут быть отремонтированы в течение установленного для них срока службы, в паспорте часов должно быть указано: «Часы неремонтопригодны».

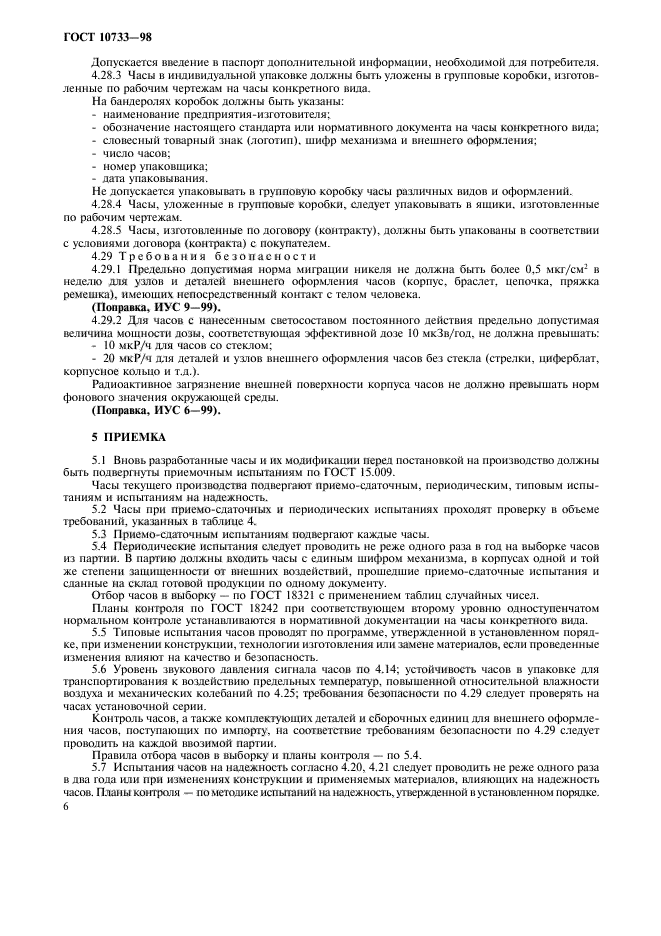

Допускается введение в паспорт дополнительной информации, необходимой для потребителя.
4.28.3 Часы в индивидуальной упаковке должны быть уложены в групповые коробки, изготовленные по рабочим чертежам на часы конкретного вида.
На бандеролях коробок должны быть указаны:
— наименование предприятия-изготовителя;
— обозначение настоящего стандарта или нормативного документа на часы конкретного вида;
— словесный товарный знак (логотип), шифр механизма и внешнего оформления;
— число часов;
— номер упаковщика;
— дата упаковывания.
Не допускается упаковывать в групповую коробку часы различных видов и оформлений.
4.28.4 Часы, уложенные в групповые коробки, следует упаковывать в ящики, изготовленные по рабочим чертежам.
4.28.5 Часы, изготовленные по договору (контракту), должны быть упакованы в соответствии с условиями договора (контракта) с покупателем.
4.29 Т р е б о в а н и я б е з о п а с н о с т и
4.29.1 Предельно допустимая норма миграции никеля не должна быть более 0,5 мкг/см2 в неделю для узлов и деталей внешнего оформления часов (корпус, браслет, цепочка, пряжка ремешка), имеющих непосредственный контакт с телом человека.
(Поправка, ИУС 9-99).
4.29.2 Для часов с нанесенным светосоставом постоянного действия предельно допустимая величина мощности дозы, соответствующая эффективной дозе 10 мкЗв/год, не должна превышать:
— 10 мкР/ч для часов со стеклом;
— 20 мкР/ч для деталей и узлов внешнего оформления часов без стекла (стрелки, циферблат, корпусное кольцо и т.д.).
Радиоактивное загрязнение внешней поверхности корпуса часов не должно превышать норм фонового значения окружающей среды.
(Поправка, ИУС 6-99).
5 ПРИЕМКА
5.1 Вновь разработанные часы и их модификации перед постановкой на производство должны быть подвергнуты приемочным испытаниям по ГОСТ 15.009.
Часы текущего производства подвергают приемо-сдаточным, периодическим, типовым испытаниям и испытаниям на надежность.
5.2 Часы при приемо-сдаточных и периодических испытаниях проходят проверку в объеме требований, указанных в таблице 4.
5.3 Приемо-сдаточным испытаниям подвергают каждые часы.
5.4 Периодические испытания следует проводить не реже одного раза в год на выборке часов из партии. В партию должны входить часы с единым шифром механизма, в корпусах одной и той же степени защищенности от внешних воздействий, прошедшие приемо-сдаточные испытания и сданные на склад готовой продукции по одному документу.
Отбор часов в выборку — по ГОСТ 18321 с применением таблиц случайных чисел.
Планы контроля по ГОСТ 18242 при соответствующем второму уровню одноступенчатом нормальном контроле устанавливаются в нормативной документации на часы конкретного вида.
5.5 Типовые испытания часов проводят по программе, утвержденной в установленном порядке, при изменении конструкции, технологии изготовления или замене материалов, если проведенные изменения влияют на качество и безопасность.
5.6 Уровень звукового давления сигнала часов по 4.14; устойчивость часов в упаковке для транспортирования к воздействию предельных температур, повышенной относительной влажности воздуха и механических колебаний по 4.25; требования безопасности по 4.29 следует проверять на часах установочной серии.
Контроль часов, а также комплектующих деталей и сборочных единиц для внешнего оформления часов, поступающих по импорту, на соответствие требованиям безопасности по 4.29 следует проводить на каждой ввозимой партии.
Правила отбора часов в выборку и планы контроля — по 5.4.
5.7 Испытания часов на надежность согласно 4.20, 4.21 следует проводить не реже одного раза в два года или при изменениях конструкции и применяемых материалов, влияющих на надежность часов. Планы контроля — по методике испытаний на надежность, утвержденной в установленном порядке.
6

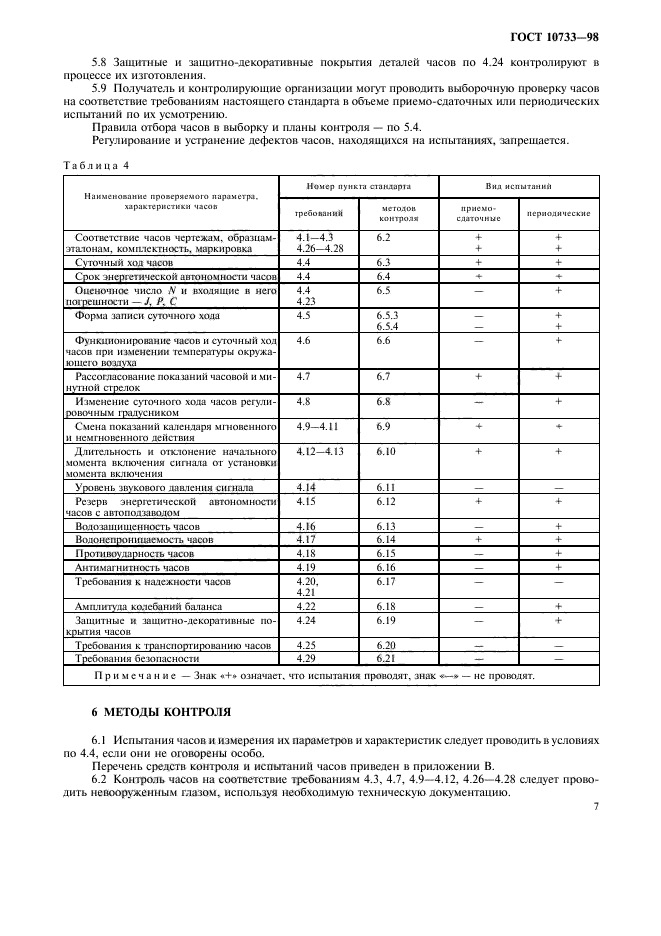

5.8 Защитные и защитно-декоративные покрытия деталей часов по 4.24 контролируют в процессе их изготовления.
5.9 Получатель и контролирующие организации могут проводить выборочную проверку часов на соответствие требованиям настоящего стандарта в объеме приемо-сдаточных или периодических испытаний по их усмотрению.
Правила отбора часов в выборку и планы контроля — по 5.4.
Регулирование и устранение дефектов часов, находящихся на испытаниях, запрещается.
|
Т аблица 4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 МЕТОДЫ КОНТРОЛЯ
6.1 Испытания часов и измерения их параметров и характеристик следует проводить в условиях по 4.4, если они не оговорены особо.
Перечень средств контроля и испытаний часов приведен в приложении В.
6.2 Контроль часов на соответствие требованиям 4.3, 4.7, 4.9—4.12, 4.26—4.28 следует проводить невооруженным глазом, используя необходимую техническую документацию.

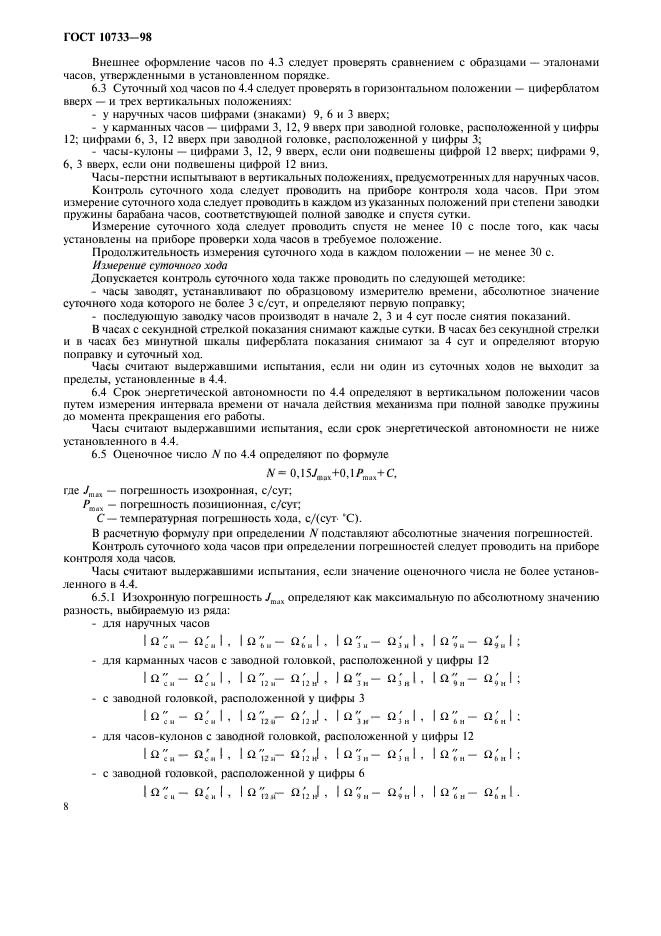

Внешнее оформление часов по 4.3 следует проверять сравнением с образцами — эталонами часов, утвержденными в установленном порядке.
6.3 Суточный ход часов по 4.4 следует проверять в горизонтальном положении — циферблатом вверх — и трех вертикальных положениях:
— у наручных часов цифрами (знаками) 9, 6 и 3 вверх;
— у карманных часов — цифрами 3, 12, 9 вверх при заводной головке, расположенной у цифры 12; цифрами 6, 3, 12 вверх при заводной головке, расположенной у цифры 3;
— часы-кулоны — цифрами 3, 12, 9 вверх, если они подвешены цифрой 12 вверх; цифрами 9, 6, 3 вверх, если они подвешены цифрой 12 вниз.
Часы-перстни испытывают в вертикальных положениях, предусмотренных для наручных часов.
Контроль суточного хода следует проводить на приборе контроля хода часов. При этом измерение суточного хода следует проводить в каждом из указанных положений при степени заводки пружины барабана часов, соответствующей полной заводке и спустя сутки.
Измерение суточного хода следует проводить спустя не менее 10 с после того, как часы установлены на приборе проверки хода часов в требуемое положение.
Продолжительность измерения суточного хода в каждом положении — не менее 30 с.
Измерение суточного хода
Допускается контроль суточного хода также проводить по следующей методике:
— часы заводят, устанавливают по образцовому измерителю времени, абсолютное значение суточного хода которого не более 3 с/сут, и определяют первую поправку;
— последующую заводку часов производят в начале 2, 3 и 4 сут после снятия показаний.
В часах с секундной стрелкой показания снимают каждые сутки. В часах без секундной стрелки и в часах без минутной шкалы циферблата показания снимают за 4 сут и определяют вторую поправку и суточный ход.
Часы считают выдержавшими испытания, если ни один из суточных ходов не выходит за пределы, установленные в 4.4.
6.4 Срок энергетической автономности по 4.4 определяют в вертикальном положении часов путем измерения интервала времени от начала действия механизма при полной заводке пружины до момента прекращения его работы.
Часы считают выдержавшими испытания, если срок энергетической автономности не ниже установленного в 4.4.
6.5 Оценочное число N по 4.4 определяют по формуле
N = 0,15/max+0,1Pmax+C, где Jmax — погрешность изохронная, с/сут;
Pmax — погрешность позиционная, с/сут;
С — температурная погрешность хода, с/(сут- °С).
В расчетную формулу при определении N подставляют абсолютные значения погрешностей.
Контроль суточного хода часов при определении погрешностей следует проводить на приборе контроля хода часов.
Часы считают выдержавшими испытания, если значение оценочного числа не более установленного в 4.4.
6.5.1 Изохронную погрешность Jmax определяют как максимальную по абсолютному значению разность, выбираемую из ряда:
— для наручных часов
| Q » — Q ‘ | , | Q » — Q ‘ | , | Q » — Q ‘ | , | Q » — Q ‘
1 с н Л£,с н 1 ’ 1 6 н Ай,6 н 1 ’ 1 ^ 3 н i43 н 1 ’ 1 “ 9 н i49 н
— для карманных часов с заводной головкой, расположенной у цифры 12
| О ‘С н — О С н | , | О «2 н— О 12 J , | О ‘3 н — О 3 н| , | О ‘9 н — О 9 н
— с заводной головкой, расположенной у цифры 3
| О ‘С н — О С н | , | О «2 н— О 12 Н , | О ‘3 н — О 3 н| , | О 6 н — О 6 н
— для часов-кулонов с заводной головкой, расположенной у цифры 12
| О ‘С н — о С н | , | о «2н— о I 2J , | о ‘3 н — о 3н| , | о ‘6н — о 6 н
— с заводной головкой, расположенной у цифры 6
| О ‘С н — О С н | , | О ‘1 2 н— О J2 н| , | О ‘9 н — О 9 н | , | О ‘6 н — О 6 н

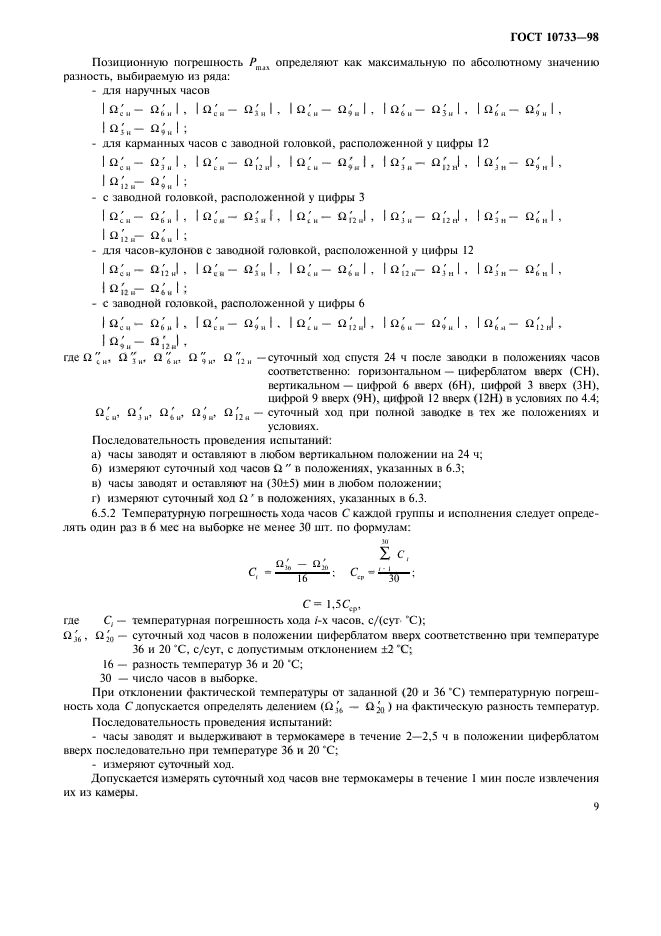

Позиционную погрешность Ртах определяют как максимальную по абсолютному значению разность, выбираемую из ряда:
— для наручных часов
О ‘ — О с | , | О ‘ — О | , | О ‘ — О о | , | О * — О | , | О * — О о | ,
с н **6 н 1 з 1 “с н i43 н 1 5 1 с н 9 н 1 з 1 йй6 н **3 н 1 з 1 6 н **9 н 1 з
О — О о | ;
3 н 9 н
для карманных часов с заводной головкой, расположенной у цифры 12
О ‘ — О | , | О ‘ — О | , | О ‘ — О о | , | О — О | ,
| О — О о | ,
1 ** 3 н **9 н 1 з
с н 3 н 1 з 1 с н 12 н1 з 1 с н 9 н 1 з 1 3 н 12 н1 з
о т — о о | ;
12 н 9 н
с заводной головкой, расположенной у цифры 3 О ‘ — О й | , | О ‘ — О | , | О ‘ — О и | , | О п — О т | ,
| О 3 н — О 6 н| ,
с н **6 н 1 з 1 “с н i43 н 1 з 1 **с н **12 н1 з 1 йй3 н **12 Н з
о ‘. — О < | ;
12 н 6 н
для часов-кулонов с заводной головкой, расположенной у цифры 12 О ‘ — О U | , | О ‘ — О | , | О ‘ — О й | , | О U — О | ,
| О 3 н — О 6 н| ,
с н **12 н1 з 1 с н **3 н 1 з 1 ** с н **6 н 1 з | ** 12 н **3 н 1 з
о ‘. — О < | ;
12 н 6 н
с заводной головкой, расположенной у цифры 6 О ‘ — О * | , | О ‘ — О о | , | О ‘ — О | , | О * — О о | ,
с н 6 н с н 9 н с н 12 н 6 н 9 н
| О 6 н О 12 н| ,
О О — О т | ,
9 н 12 н
где О » , О Z , О Z , О о , О ‘U
с нз ** 3 нз ** 6 н ** 9 н 12 н
— суточный ход спустя 24 ч после заводки в положениях часов соответственно: горизонтальном — циферблатом вверх (СН), вертикальном — цифрой 6 вверх (6Н), цифрой 3 вверх (3Н), цифрой 9 вверх (9Н), цифрой 12 вверх (12Н) в условиях по 4.4;
О с н, О 3 н, О 6 н, О 9 н, О [2 н — суточный ход при полной заводке в тех же положениях и
условиях.
Последовательность проведения испытаний:
а) часы заводят и оставляют в любом вертикальном положении на 24 ч;
б) измеряют суточный ход часов О » в положениях, указанных в 6.3;
в) часы заводят и оставляют на (30±5) мин в любом положении;
г) измеряют суточный ход О ‘ в положениях, указанных в 6.3.
6.5.2 Температурную погрешность хода часов С каждой группы и исполнения следует определять один раз в 6 мес на выборке не менее 30 шт. по формулам:
I с i
20
i= 1
СР =
30
О ‘ — О ‘
С = ■
16
-36
с = 1,5Сср,
где Сг— — температурная погрешность хода i-х часов, с/(сут- °С);
О 36 , О 20 — суточный ход часов в положении циферблатом вверх соответственно при температуре 36 и 20 °С, с/сут, с допустимым отклонением ±2 °С;
16 — разность температур 36 и 20 °С;
30 — число часов в выборке.
При отклонении фактической температуры от заданной (20 и 36 °С) температурную погрешность хода С допускается определять делением (О 36 — О 20 ) на фактическую разность температур. Последовательность проведения испытаний:
— часы заводят и выдерживают в термокамере в течение 2—2,5 ч в положении циферблатом вверх последовательно при температуре 36 и 20 °С;
— измеряют суточный ход.
Допускается измерять суточный ход часов вне термокамеры в течение 1 мин после извлечения их из камеры.
Допускается изме
