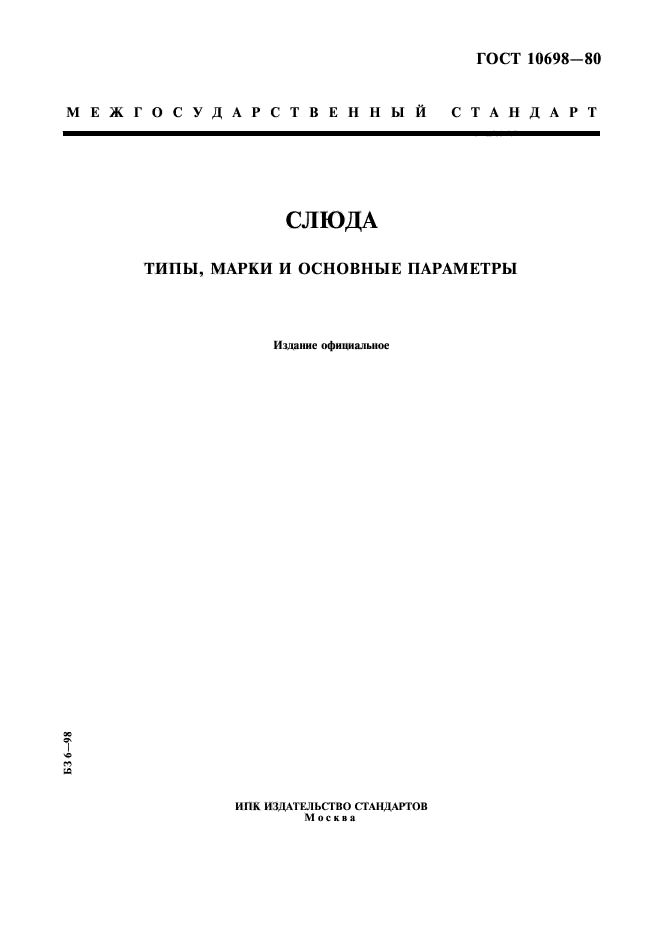

ГОСТ 10698-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЛЮДА
ТИПЫ, МАРКИ И ОСНОВНЫЕ ПАРАМЕТРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СЛЮДА ТИПЫ, МАРКИ И ОСНОВНЫЕ ПАРАМЕТРЫ Mica. Туреs, marks and basic parameters |
ГОСТ |
Дата введения 01.01.81
Настоящий стандарт распространяется на основные виды слюды (мусковит и флогопит) и устанавливает типы, марки, основные параметры и преимущественные области применения в народном хозяйстве и коды по Общесоюзному классификатору промышленной и сельскохозяйственной продукции, приведенные в приложении.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 4).
1. ТИПЫ И МАРКИ
1.1. В зависимости от технологической обработки слюда классифицируется на следующие типы, указанные в табл. 1.
Таблица 1
|
Тип |
Форма и размеры |
|
Подборы |
Пластинки произвольной формы толщиной от 100 до 400 мкм |
|
Обрезная |
Прямоугольные пластинки толщиной от 5 до 650 мкм |
|
Щипаная |
Пластинки произвольной формы толщиной от 5 до 45 мкм |
|
Фасонные изделия |
Штампованные детали различной конфигурации толщиной от 50 до 550 мкм |
|
Дробленая |
Чешуйки размером в поперечнике от 160 до 20000 мкм |
|
Молотая |
Порошкообразный продукт с размером частиц до 630 мкм |
(Измененная редакция, Изм. № 2, 4).
1.2. В зависимости от области применения слюда должна выпускаться следующих марок, указанных в табл. 2.

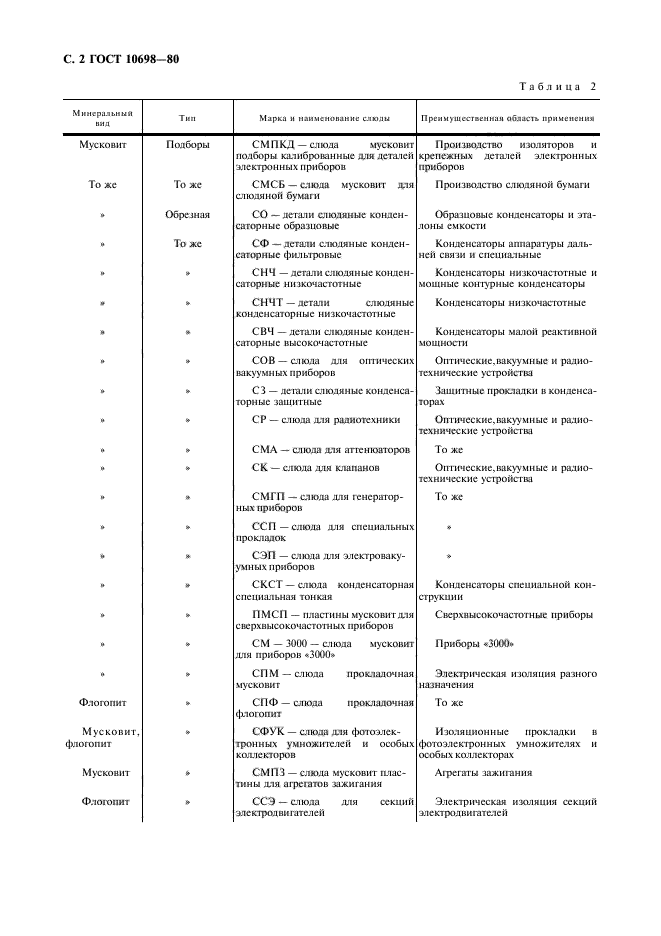

Таблица 2
|
Минеральный вид |
Тип |
Марка и наименование слюды |
Преимущественная область применения |
|
|
Мусковит |
Подборы |
СМПКД — слюда мусковит подборы калиброванные для деталей электронных приборов |
Производство изоляторов и крепежных деталей электронных приборов |
|
|
То же |
То же |
СМСБ — слюда мусковит для слюдяной бумаги |
Производство слюдяной бумаги |
|
|
» |
Обрезная |
СО — детали слюдяные конденсаторные образцовые |
Образцовые конденсаторы и эталоны емкости |
|
|
» |
То же |
СФ — детали слюдяные конденсаторные фильтровые |
Конденсаторы аппаратуры дальней связи и специальные |
|
|
» |
» |
СНЧ — детали слюдяные конденсаторные низкочастотные |
Конденсаторы низкочастотные и мощные контурные конденсаторы |
|
|
» |
» |
СНЧТ — детали слюдяные конденсаторные низкочастотные |
Конденсаторы низкочастотные |
|
|
» |
» |
СВЧ — детали слюдяные конденсаторные высокочастотные |
Конденсаторы малой реактивной мощности |
|
|
» |
» |
СОВ — слюда для оптических вакуумных приборов |
Оптические, вакуумные и радиотехнические устройства |
|
|
» |
» |
СЗ — детали слюдяные конденсаторные защитные |
Защитные прокладки в конденсаторах |
|
|
» |
» |
СР — слюда для радиотехники |
Оптические, вакуумные и радиотехнические устройства |
|
|
» |
» |
СМА — слюда для аттенюаторов |
То же |
|
|
» |
» |
СК — слюда для клапанов |
Оптические, вакуумные и радиотехнические устройства |
|
|
» |
» |
СМГП — слюда для генераторных приборов |
То же |
|
|
» |
» |
ССП — слюда для специальных прокладок |
» |
|
|
» |
» |
СЭП — слюда для электровакуумных приборов |
» |
|
|
» |
» |
СКСТ — слюда конденсаторная специальная тонкая |
Конденсаторы специальной конструкции |
|
|
» |
» |
ПМСП — пластины мусковит для сверхвысокочастотных приборов |
Сверхвысокочастотные приборы |
|
|
» |
» |
СМ — 3000 — слюда мусковит для приборов «3000» |
Приборы «3000» |
|
|
» |
» |
СПМ — слюда прокладочная мусковит |
Электрическая изоляция разного назначения |
|
|
Флогопит |
» |
СПФ — слюда прокладочная флогопит |
То же |
|
|
Мусковит, флогопит |
» |
СФУК — слюда для фотоэлектронных умножителей и особых коллекторов |
Изоляционные прокладки в фотоэлектронных умножителях и особых коллекторах |
|
|
Мусковит |
» |
СМПЗ — слюда мусковит пластины для агрегатов зажигания |
Агрегаты зажигания |
|
|
Флогопит |
» |
ССЭ — слюда для секций электродвигателей |
Электрическая изоляция секций электродвигателей |
|
|

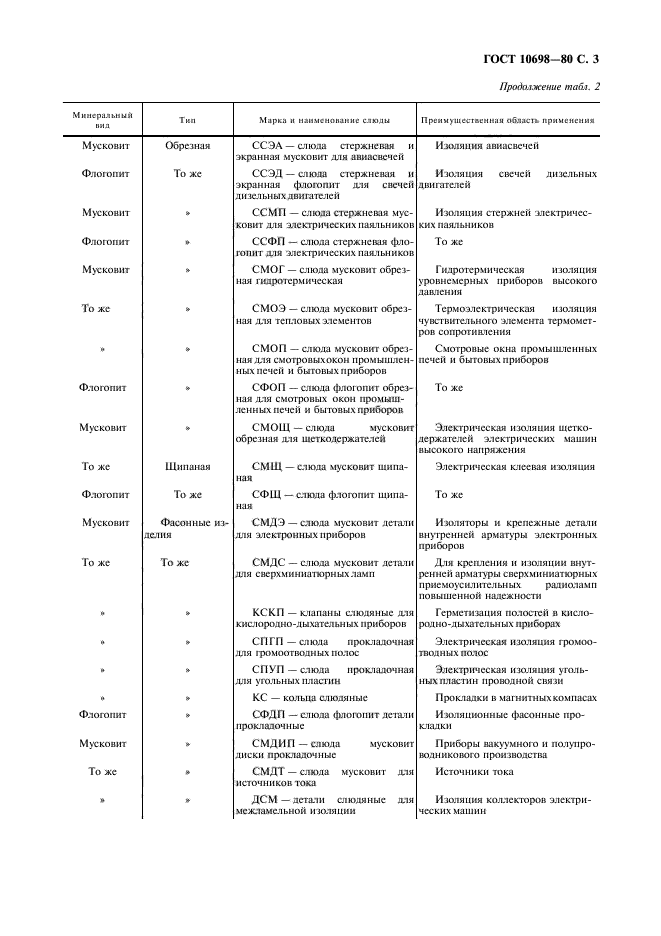

Мусковит |
Обрезная |
ССЭА — слюда стержневая и экранная мусковит для авиасвечей |
Изоляция авиасвечей |
|
|
Флогопит |
То же |
ССЭД — слюда стержневая и экранная флогопит для свечей дизельных двигателей |
Изоляция свечей дизельных двигателей |
|
|
Мусковит |
» |
ССМП — слюда стержневая мусковит для электрических паяльников |
Изоляция стержней электрических паяльников |
|
|
Флогопит |
» |
ССФП — слюда стержневая флогопит для электрических паяльников |
То же |
|
|
Мусковит |
» |
СМОГ — слюда мусковит обрезная гидротермическая |
Гидротермическая изоляция уровнемерных приборов высокого давления |
|
|
То же |
» |
СМОЭ — слюда мусковит обрезная для тепловых элементов |
Термоэлектрическая изоляция чувствительного элемента термометров сопротивления |
|
|
» |
» |
СМОП — слюда мусковит обрезная для смотровых окон промышленных печей и бытовых приборов |
Смотровые окна промышленных печей и бытовых приборов |
|
|
Флогопит |
» |
СФОП — слюда флогопит обрезная для смотровых окон промышленных печей и бытовых приборов |
То же |
|
|
Мусковит |
» |
СМОЩ — слюда мусковит обрезная для щеткодержателей |
Электрическая изоляция щеткодержателей электрических машин высокого напряжения |
|
|
То же |
Щипаная |
СМЩ — слюда мусковит щипаная |
Электрическая клеевая изоляция |
|
|
Флогопит |
Тоже |
СФЩ — слюда флогопит щипаная |
Тоже |
|
|
Мусковит |
Фасонные изделия |
СМДЭ — слюда мусковит детали для электронных приборов |
Изоляторы и крепежные детали внутренней арматуры электронных приборов |
|
|
То же |
Тоже |
СМДС — слюда мусковит детали для сверхминиатюрных ламп |
Для крепления и изоляции внутренней арматуры сверхминиатюрных приемоусилительных радиоламп повышенной надежности |
|
|
» |
» |
КСКП — клапаны слюдяные для кислородно-дыхательных приборов |
Герметизация полостей в кислородно-дыхательных приборах |
|
|
» |
» |
СПГП — слюда прокладочная для громоотводных полос |
Электрическая изоляция громоотводных полос |
|
|
» |
» |
СПУП — слюда прокладочная для угольных пластин |
Электрическая изоляция угольных пластин проводной связи |
|
|
» |
» |
КС — кольца слюдяные |
Прокладки в магнитных компасах |
|
|
Флогопит |
» |
СФДП — слюда флогопит детали прокладочные |
Изоляционные фасонные прокладки |
|
|
Мусковит |
» |
СМДИП — слюда мусковит диски прокладочные |
Приборы вакуумного и полупроводникового производства |
|
|
То же |
» |
СМДТ — слюда мусковит для источников тока |
Источники тока |
|
|
» |
» |
ДСМ — детали слюдяные для межламельной изоляции |
Изоляция коллекторов электрических машин |
|
|
Флогопит |
Дробленая |
СДФ — слюда дробленая флогопит |
Изготовление рубероида |
|
|
То же |
Тоже |
СФБ — слюда флогопит для буровых работ |
При буровых работах для изоляции зон поглощения и цементировании нефтяных и газовых скважин |
|
|
Мусковит |
Молотая |
СММ — слюда молотая мусковит для резиновой промышленности |
Резинотехнические изделия |
|
|
Флогопит |
То же |
СМФ — слюда молотая флогопит для резиновой промышленности |
То же |
|
|
То же |
» |
СФММ — слюда флогопит молотая для металлургической промышленности |
Приготовление шлакообразующей смеси, используемой при разливе стали |
|
|
Мусковит |
» |
СМЭ — слюда молотая электродная |
В покрытиях электродов для дуговой сварки |
|
|
То же |
» |
СМЭК — слюда молотая для электроизоляционных компаундов |
Изготовление влагозащитных электроизоляционных покровных и заливочных компаундов |
|
|
» |
» |
СММО — слюда мусковит молотая органосиликатная |
Производство органосиликатных материалов |
|
|
» |
» |
СМТК — слюда мусковит тонкодисперсная для косметики |
В изготовлении косметики |
|
|
» |
» |
СТО — слюда тонкорасщепленная для производства обоев |
В производстве обоев |
|
|
» |
» |
СММЭ — слюда мусковит молотая электронная |
Изготовление влагозащитных электроизоляционных и заливочных компаундов для электронной промышленности |
|
(Измененная редакция, Изм. № 2, 3, 4).

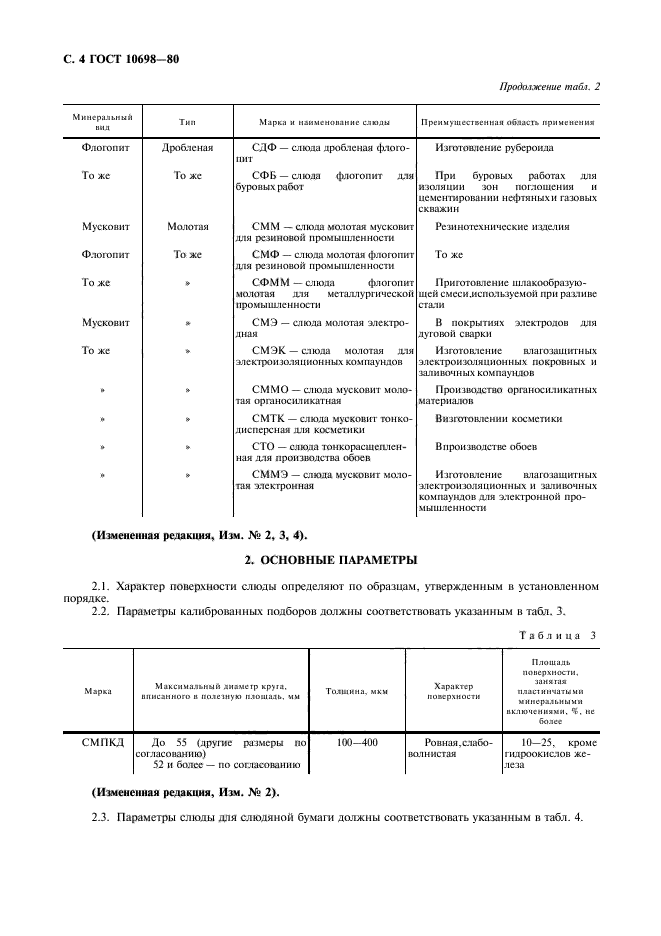

2. ОСНОВНЫЕ ПАРАМЕТРЫ
2.1. Характер поверхности слюды определяют по образцам, утвержденным в установленном порядке.
2.2. Параметры калиброванных подборов должны соответствовать указанным в табл. 3.
Таблица 3
|
Марка |
Максимальный диаметр круга, вписанного в полезную площадь, мм |
Толщина, мкм |
Характер поверхности |
Площадь поверхности, занятая пластинчатыми минеральными включениями, %, не более |
|
СМПКД |
До 55 (другие размеры по согласованию) 52 и более — по согласованию |
100-400 |
Ровная, слабоволнистая |
10-25, кроме гидроокислов железа |
(Измененная редакция, Изм. № 2).

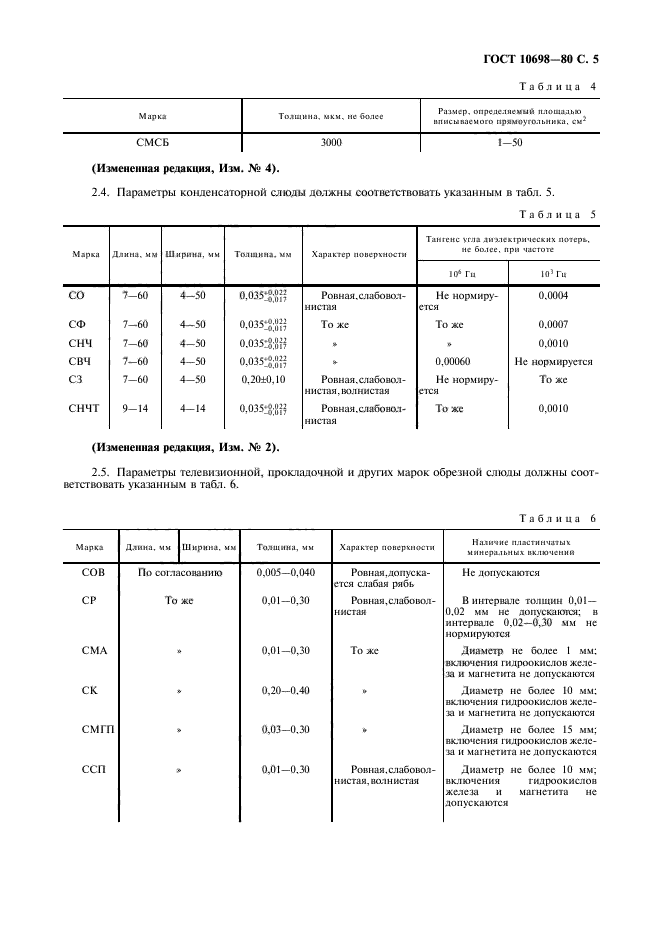

2.3. Параметры слюды для слюдяной бумаги должны соответствовать указанным в табл. 4.
Таблица 4
|
Марка |
Толщина, мкм, не более |
Размер, определяемый площадью вписываемого Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
