Сплавы прецизионные магнитно-мягкие. Технические условия
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9

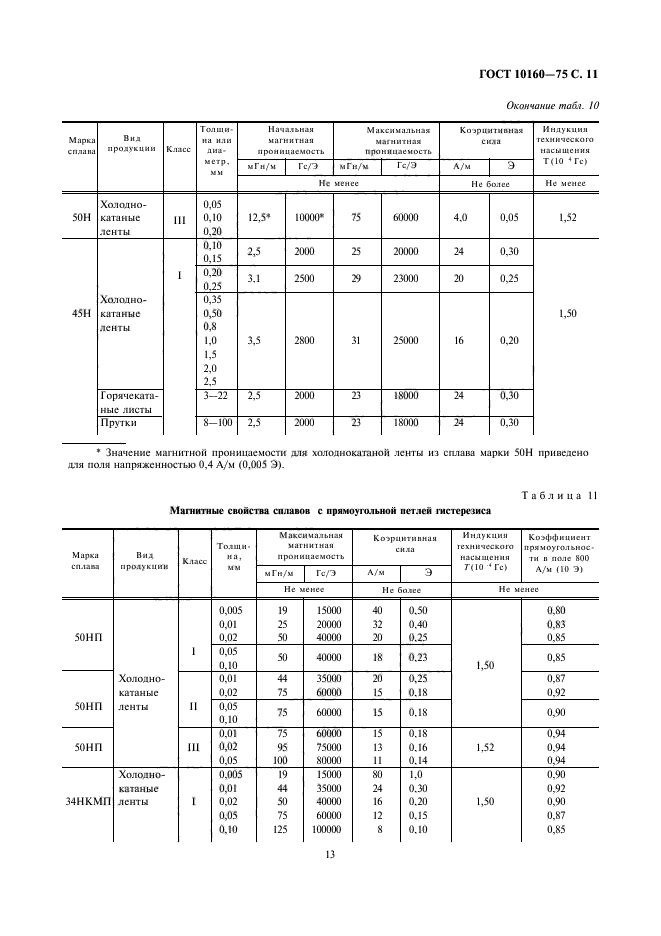

Страница 10
Страница 11
Страница 12

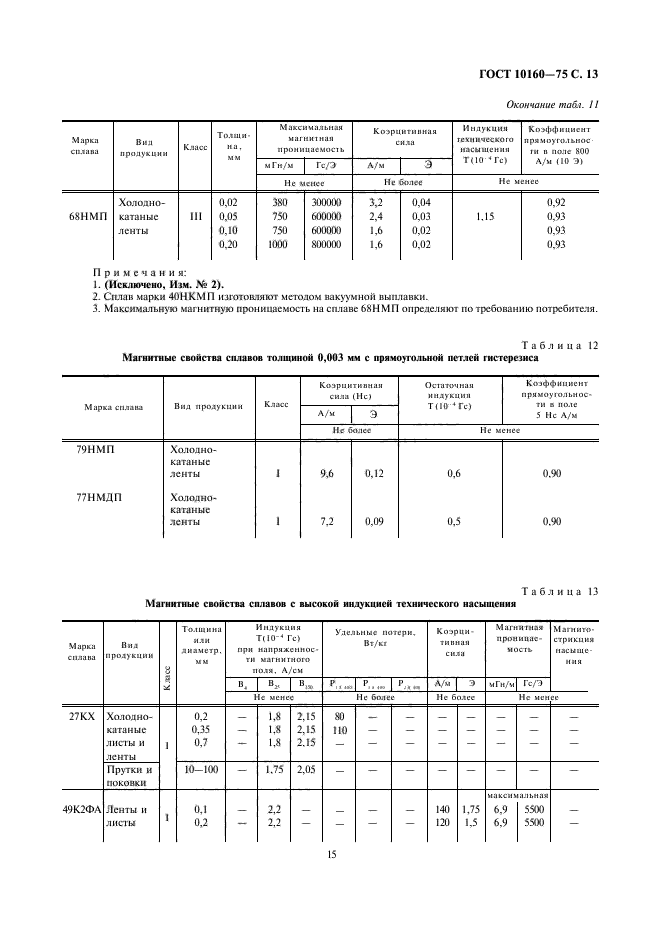

Страница 13
Страница 14

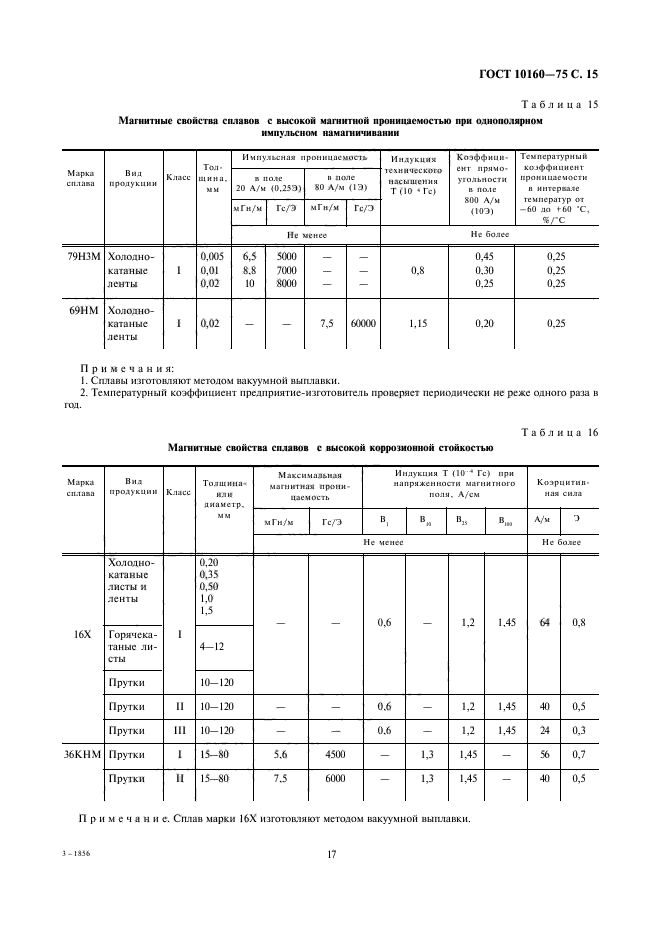

Страница 15
Страница 16

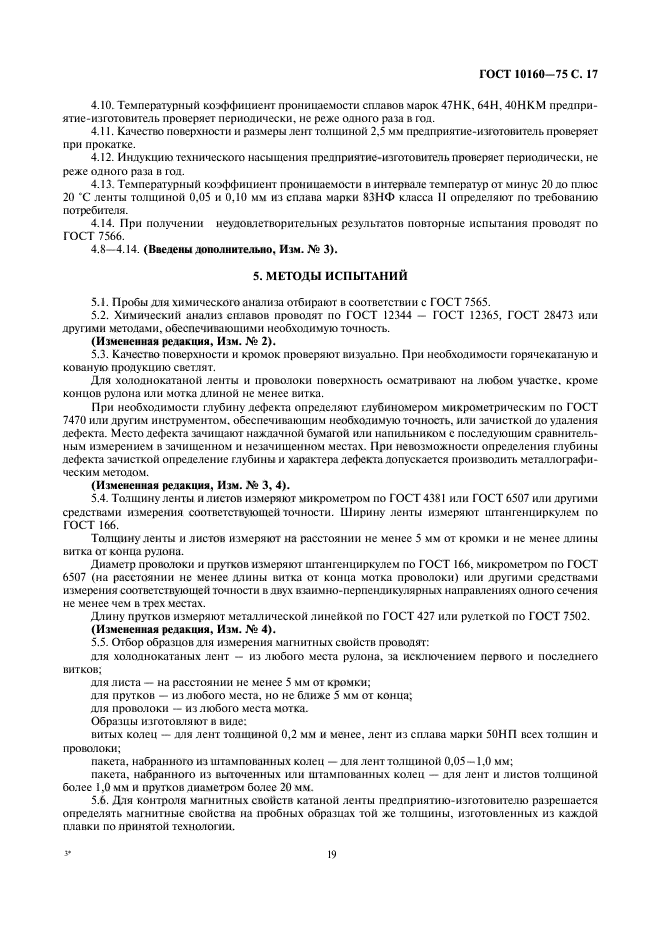

Страница 17

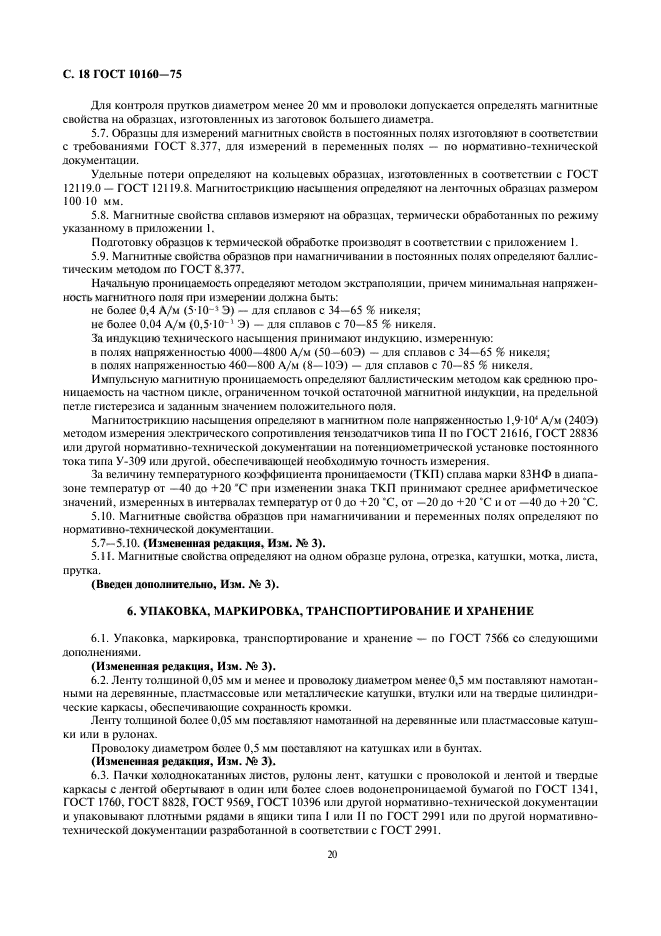

Страница 18

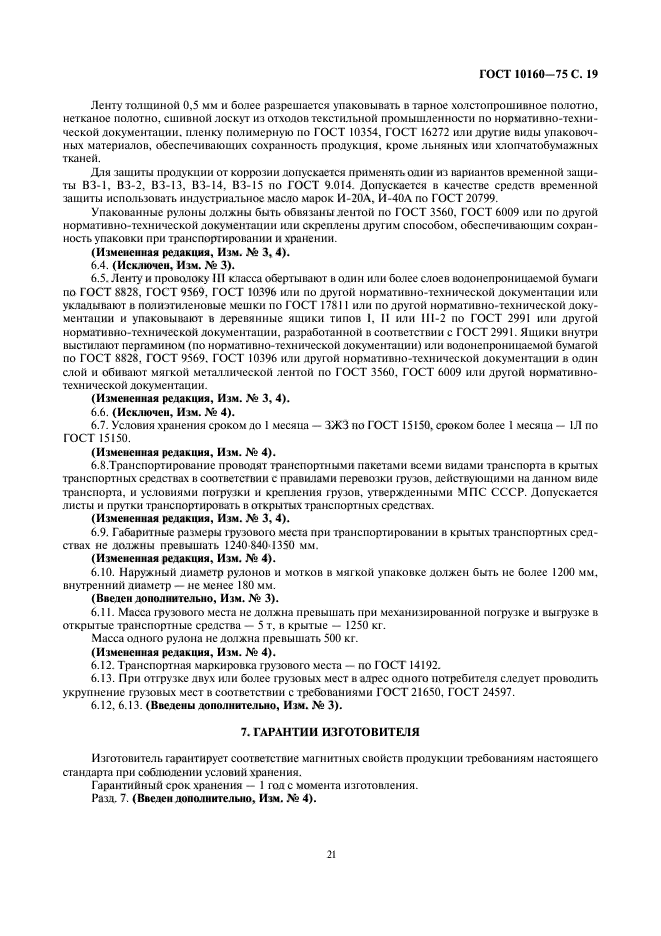

Страница 19

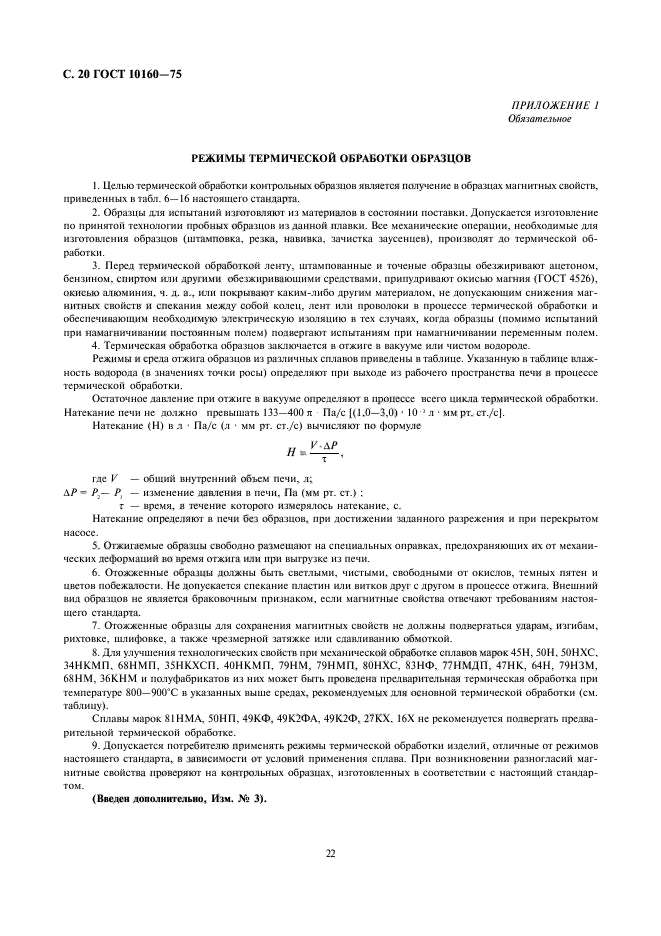

Страница 20
Страница 21
Страница 22
Страница 23

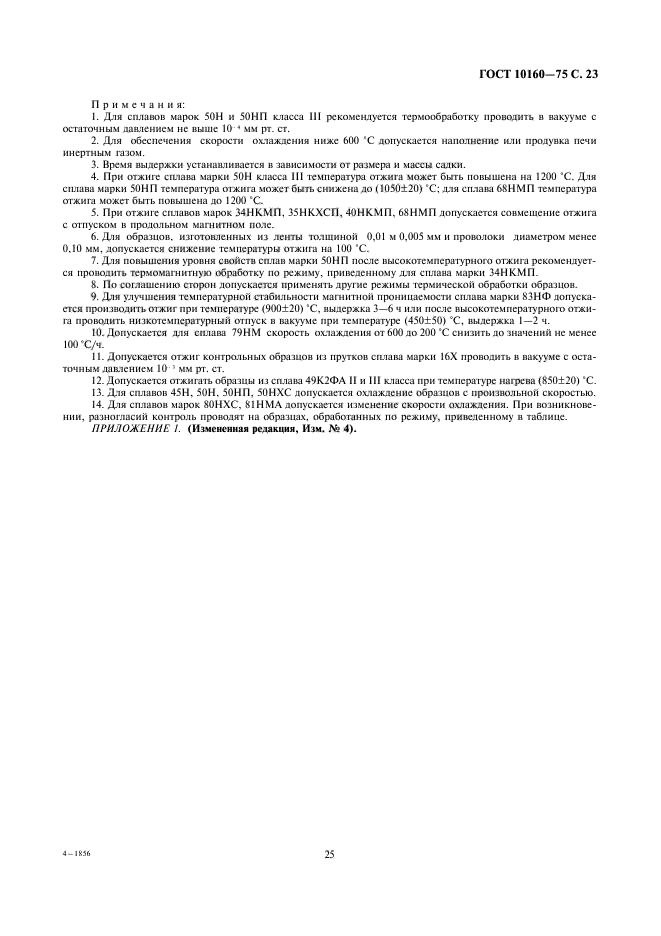

Страница 24

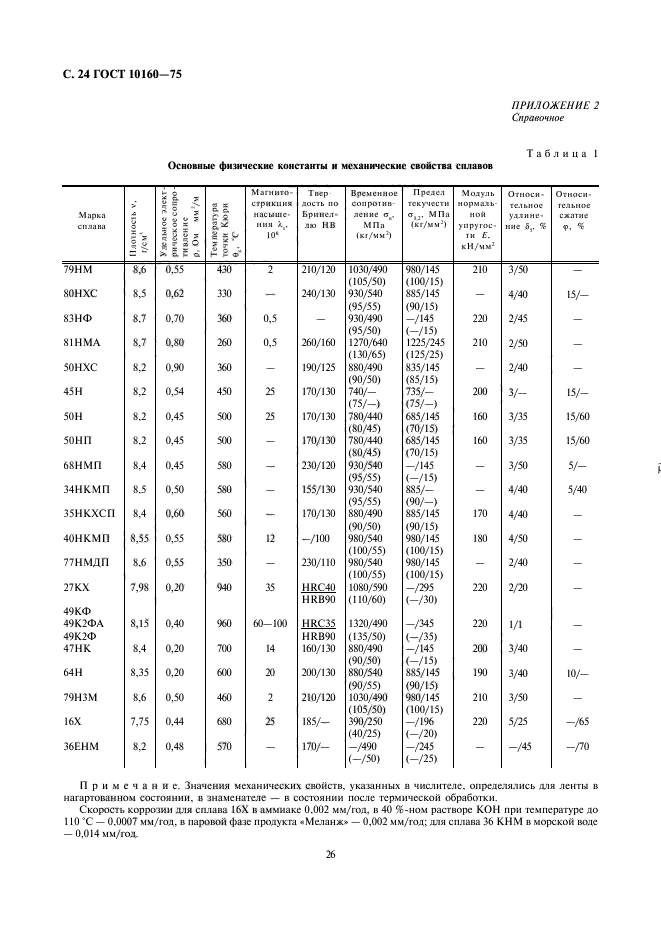

Страница 25

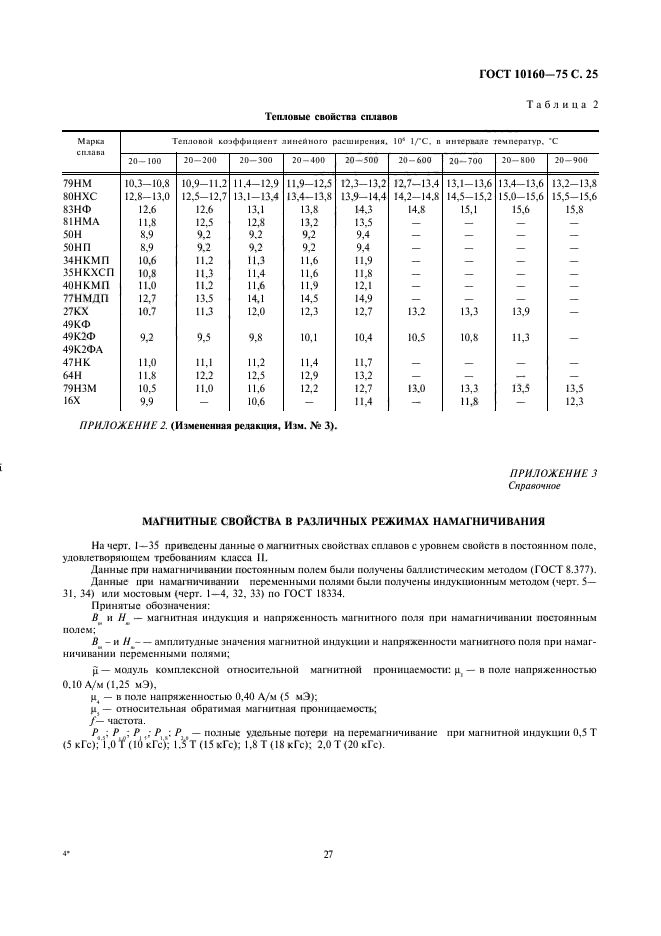

Страница 26

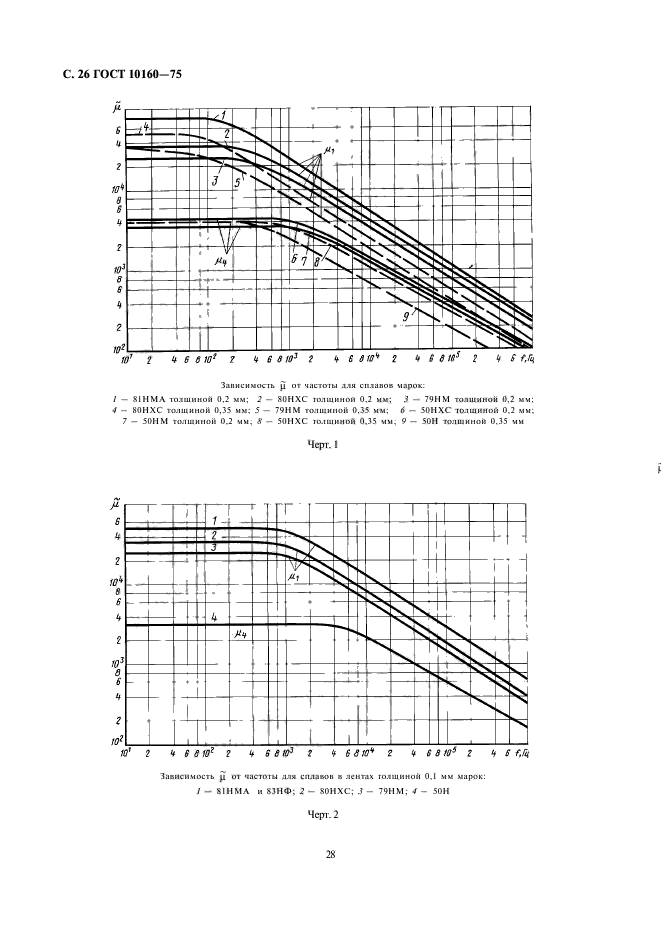

Страница 27

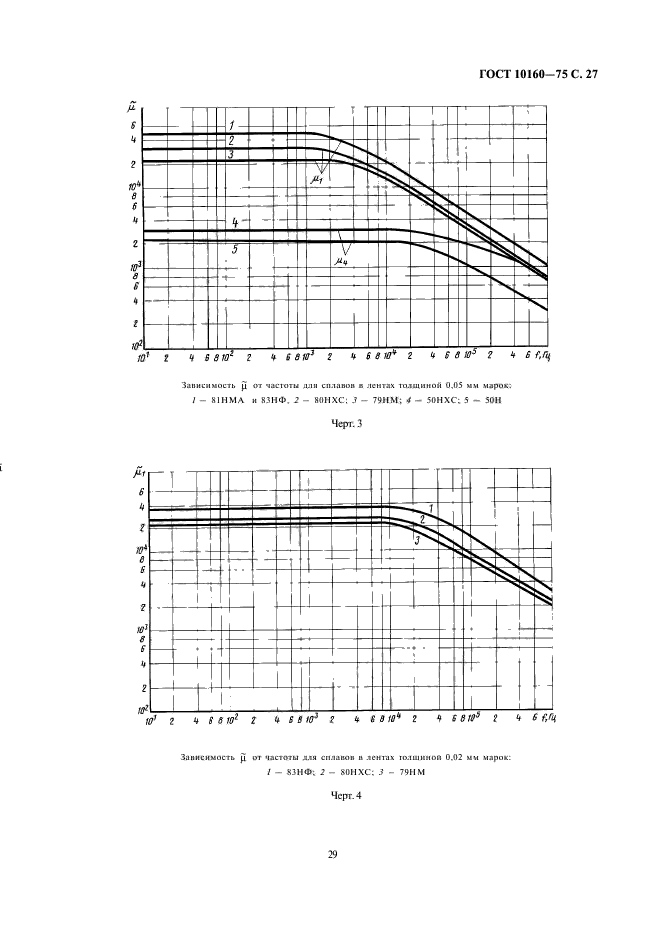

Страница 28

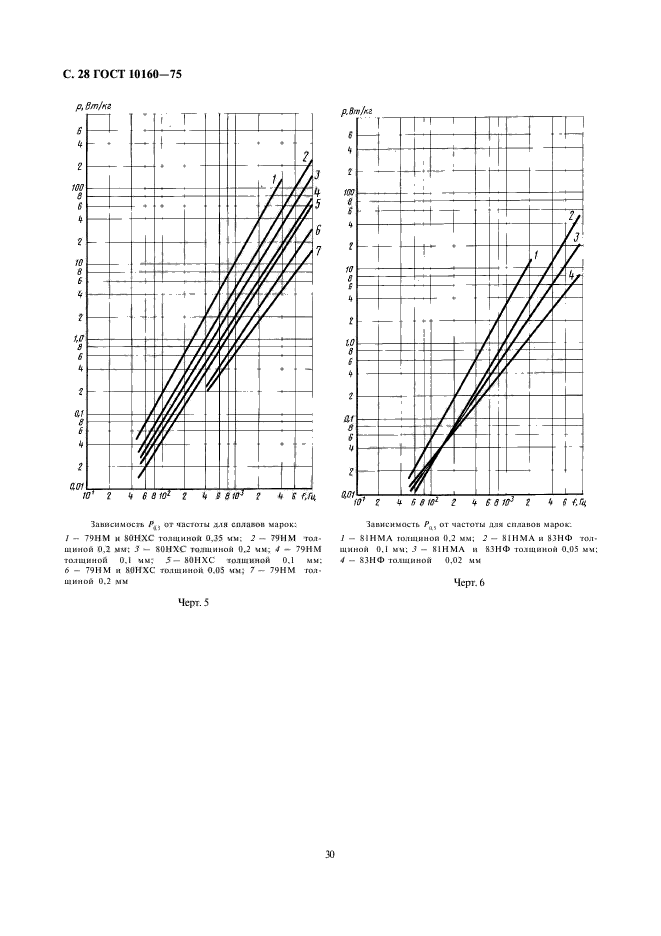

Страница 29

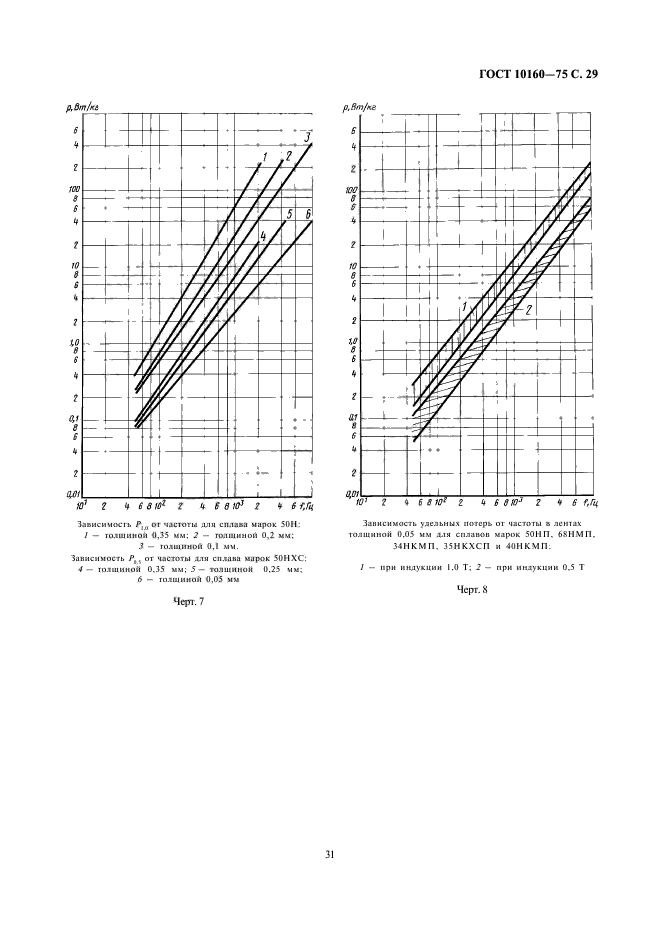

Страница 30
Страница 31
Страница 32
Страница 33
Страница 34

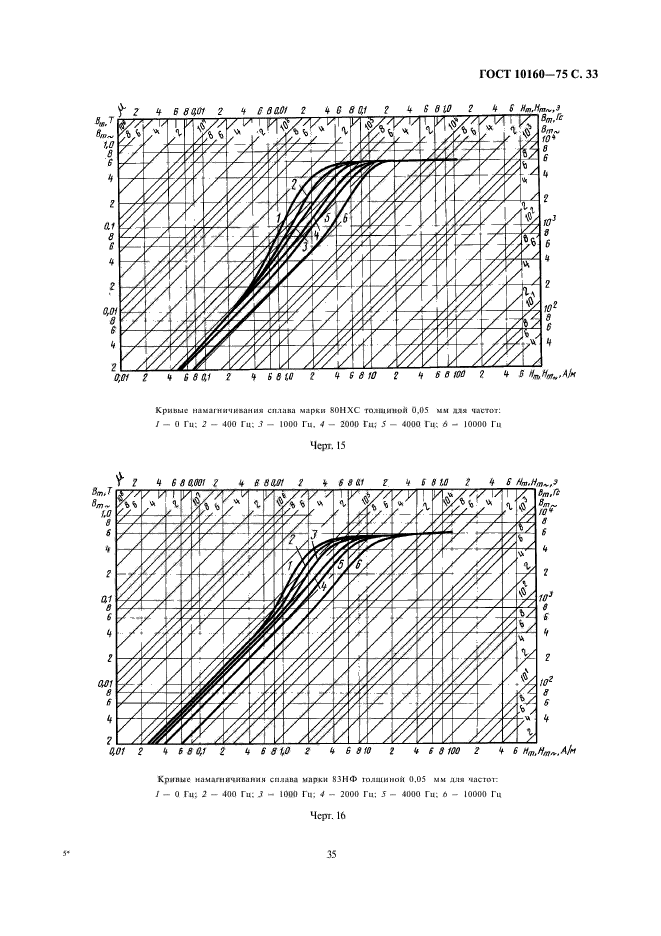

Страница 35
Страница 36
Страница 37
Страница 38

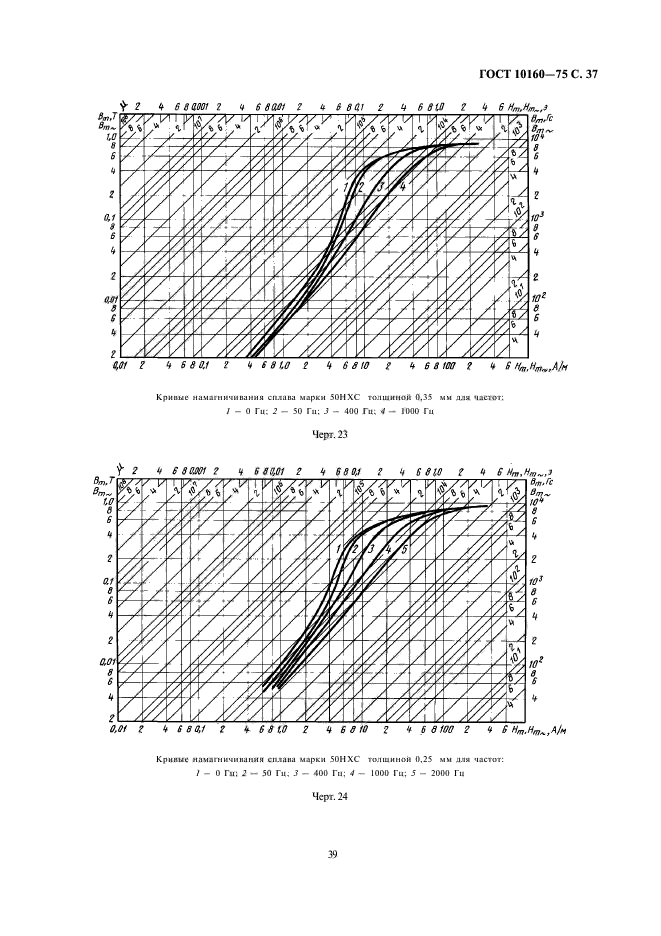

Страница 39
Страница 40

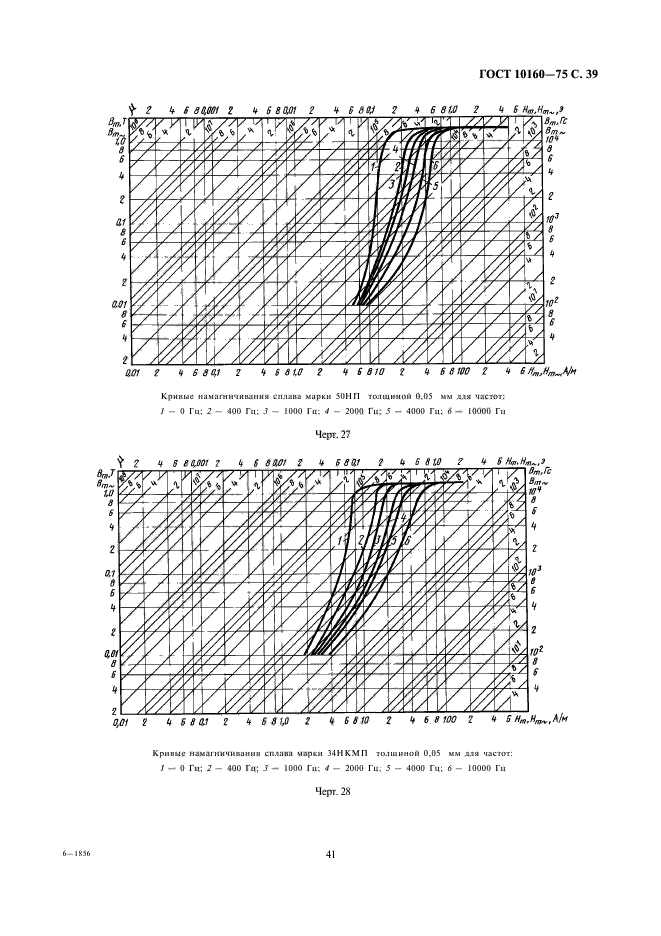

Страница 41

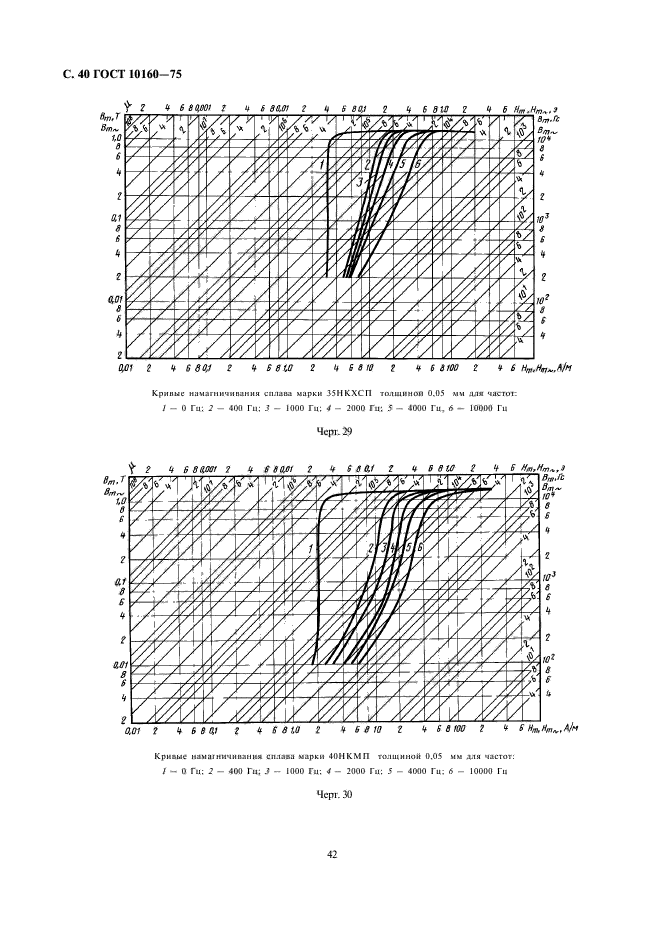

Страница 42

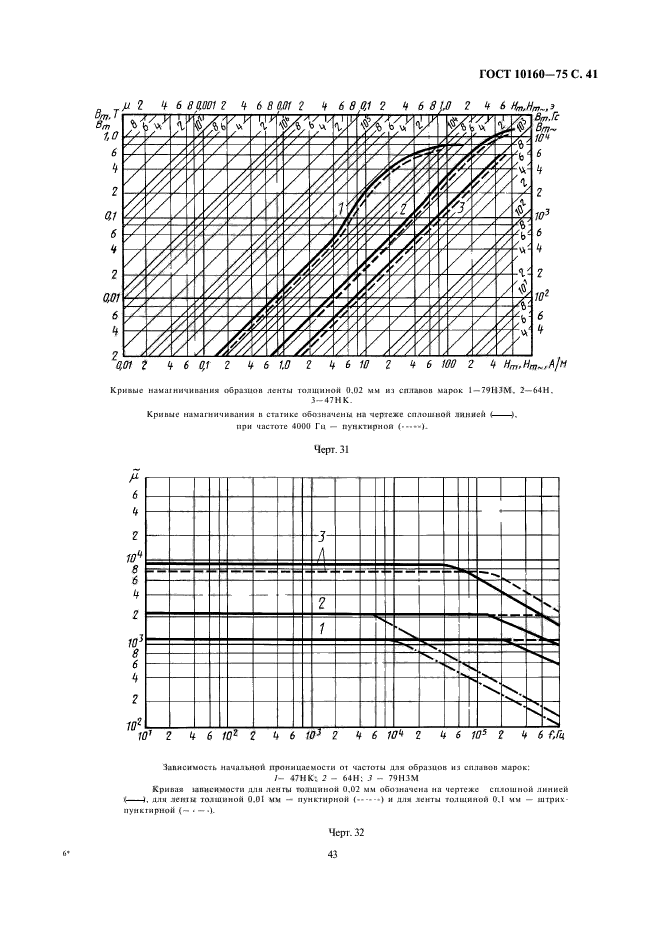

Страница 43
Страница 44
Страница 45
Страница 46
Страница 47
Страница 48
НАЦИОНАЛЬНЫЕ СТАНДАРТЫ
СТАЛЬ КАЧЕСТВЕННАЯ
И ВЫСОКОКАЧЕСТВЕННАЯ
Сортовой и фасонный прокат,
калиброванная сталь
Часть 3
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
2004
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СПЛАВЫ ПРЕЦИЗИОННЫЕ МАГНИТНО-МЯГКИЕ Технические условия Magnetically soft precision alloys. Specifications |
ГОСТ |
Дата введения 01.01.76
Настоящий стандарт распространяется на магнитно-мягкие нелегированные и легированные двойные железоникелевые, железокобальтовые и железохромистые и тройные железоникелькобальтовые сплавы с высокой магнитной проницаемостью и малой коэрцитивной силой.
1. МАРКИ И КЛАССИФИКАЦИЯ
1.1. В зависимости от основных свойств сплавы изготовляют следующих групп и марок, указанных в табл. 1.
Таблица 1
|
Группа |
Марка |
Основные свойства |
|
1 |
79НМ, 80НХС, 81НМА, 83НФ |
Наивысшая магнитная проницаемость в слабых полях |
|
2 |
50НХС |
Высокая магнитная проницаемость и повышенное удельное электросопротивление |
|
3 |
45Н, 50Н |
Повышенная магнитная проницаемость и повышенная индукция технического насыщения |
|
4 |
50НП, 68НМП, 34НКМП, 35НКХСП, 40НКМП, 79НМП, 77НМДП |
Прямоугольная петля гистерезиса. Сплавы обладают анизотропией магнитных свойств |
|
5 |
27КХ, 49КФ, 49К2Ф, 49К2ФА |
Высокая магнитная индукция технического насыщения |
|
6 |
47НК, 64Н, 40НКМ |
Низкая остаточная магнитная индукция и постоянство магнитной проницаемости. Сплавы обладают анизотропией магнитных свойств |
|
7 |
79Н3М, 68НМ |
Высокая магнитная проницаемость при однополярном намагничивании. Сплавы обладают анизотропией магнитных свойств |
|
8 |
16Х, 36НКМ |
Высокая коррозионная стойкость |
Примечания:
1. Сплавы марок 35НКХСП, 40НКМП, 40НКМ, 64Н, 79Н3М не допускаются к применению во вновь создаваемой и модернизируемой технике с 01.01.91. Сплав марки 36КНМ не рекомендуется к применению в новых разработках с 01.01.91.
2. Сплавы марок 79НМП, 77НМДП изготовляют толщиной 0,003 мм (3 мкм) и менее.
3. Буква П в обозначении марки обозначает сплавы с прямоугольной петлей гистерезиса.
(Измененная редакция, Изм. № 3, 4).

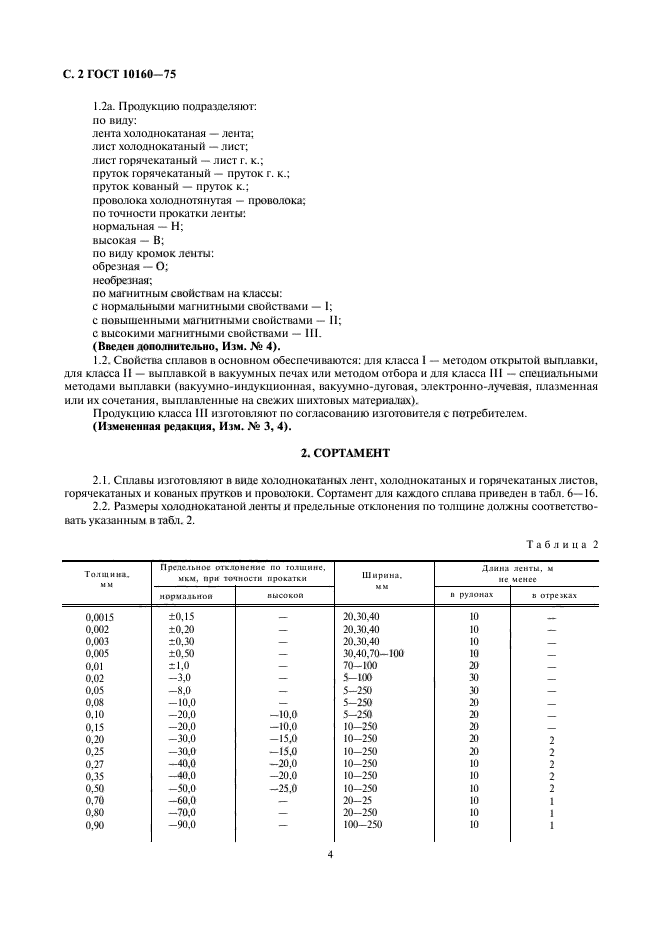

1.2а. Продукцию подразделяют:
по виду:
лента холоднокатаная — лента;
лист холоднокатаный — лист;
лист горячекатаный — лист г.к.;
пруток горячекатаный — пруток г.к.;
пруток кованый — пруток к.;
проволока холоднотянутая — проволока;
по точности прокатки ленты:
нормальная — Н;
высокая — В;
по виду кромок ленты:
обрезная — О;
необрезная;
по магнитным свойствам на классы:
с нормальными магнитными свойствами — I;
с повышенными магнитными свойствами — II;
с высокими магнитными свойствами — III.
(Введен дополнительно, Изм. № 4).
1.2. Свойства сплавов в основном обеспечиваются: для класса I — методом открытой выплавки, для класса II — выплавкой в вакуумных печах или методом отбора и для класса III — специальными методами выплавки (вакуумно-индукционная, вакуумно-дуговая, электронно-лучевая, плазменная или их сочетания, выплавленные на свежих шихтовых материалах).
Продукцию класса III изготовляют по согласованию изготовителя с потребителем.
(Измененная редакция, Изм. № 3, 4).
2. СОРТАМЕНТ
2.1. Сплавы изготовляют в виде холоднокатаных лент, холоднокатаных и горячекатаных листов, горячекатаных и кованых прутков и проволоки. Сортамент для каждого сплава приведен в табл. 6 — 16.
2.2. Размеры холоднокатаной ленты и предельные отклонения по толщине должны соответствовать указанным в табл. 2.
Таблица 2
|
Толщина, мм |
Предельное отклонение по толщине, мкм, при точности прокатки |
Ширина, мм |
Длина ленты, м не менее |
||
|
нормальной |
высокой |
в рулонах |
в отрезках |
||
|
0,0015 |
±0,15 |
— |
20, 30, 40 |
10 |
— |
|
0,002 |
±0,20 |
— |
20, 30, 40 |
10 |
— |
|
0,003 |
±0,30 |
— |
20, 30, 40 |
10 |
— |
|
0,005 |
±0,50 |
— |
30, 40, 70 — 100 |
10 |
— |
|
0,01 |
±1,0 |
— |
70 — 100 |
20 |
— |
|
0,02 |
-3,0 |
— |
5 — 100 |
30 |
— |
|
0,05 |
-8,0 |
— |
5 — 250 |
30 |
— |
|
0,08 |
-10,0 |
— |
5 — 250 |
20 |
— |
|
0,10 |
-20,0 |
-10,0 |
5 — 250 |
20 |
— |
|
0,15 |
-20,0 |
-10,0 |
10 — 250 |
20 |
— |
|
0,20 |
-30,0 |
-15,0 |
10 — 250 |
20 |
2 |
|
0,25 |
-30,0 |
-15,0 |
10 — 250 |
20 |
2 |
|
0,27 |
-40,0 |
-20,0 |
10 — 250 |
10 |
2 |
|
0,35 |
-40,0 |
-20,0 |
10 — 250 |
10 |
2 |
|
0,50 |
-50,0 |
-25,0 |
10 — 250 |
10 |
2 |
|
0,70 |
-60,0 |
— |
20 — 25 |
10 |
1 |
|
0,80 |
-70,0 |
— |
20 — 250 |
10 |
1 |
|
0,90 |
-90,0 |
— |
100 — 250 |
10 |
1 |
|

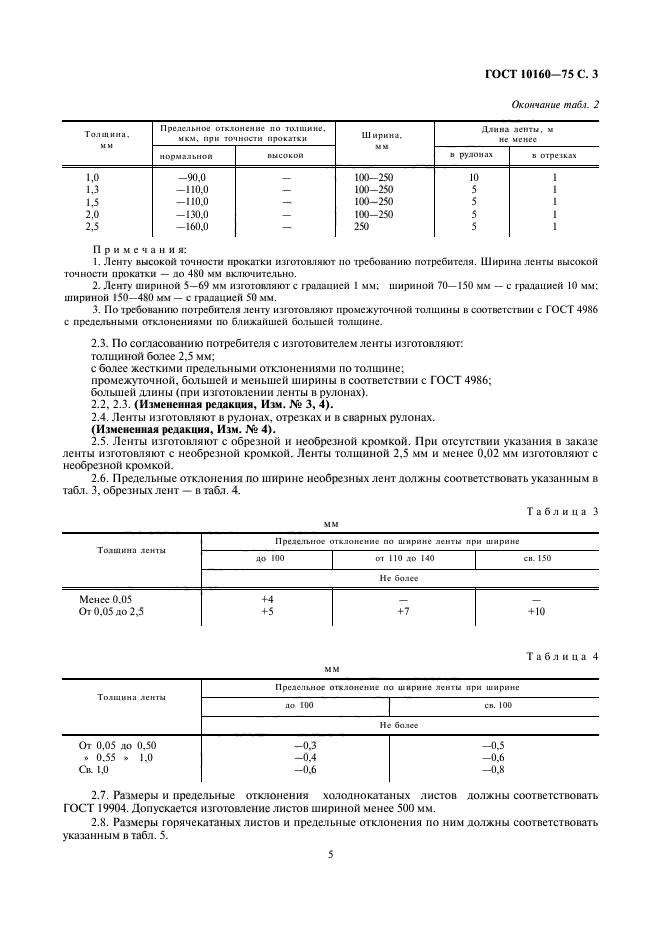

1,0 |
-90,0 |
— |
100 — 250 |
10 |
1 |
|
1,3 |
-110,0 |
— |
100 — 250 |
5 |
1 |
|
1,5 |
-110,0 |
— |
100 — 250 |
5 |
1 |
|
2,0 |
-130,0 |
— |
100 — 250 |
5 |
1 |
|
2,5 |
-160,0 |
— |
250 |
5 |
1 |
Примечания:
1. Ленту высокой точности прокатки изготовляют по требованию потребителя. Ширина ленты высокой точности прокатки — до 480 мм включительно.
2. Ленту шириной 5 — 69 мм изготовляют с градацией 1 мм; шириной 70 — 150 мм — с градацией 10 мм; шириной 150 — 480 мм — с градацией 50 мм.
3. По требованию потребителя ленту изготовляют промежуточной толщины в соответствии с ГОСТ 4986 с предельными отклонениями по ближайшей большей толщине.
2.3. По согласованию потребителя с изготовителем ленты изготовляют:
толщиной более 2,5 мм;
с более жесткими предельными отклонениями по толщине;
промежуточной, большей и меньшей ширины в соответствии с ГОСТ 4986;
большей длины (при изготовлении ленты в рулонах).
2.2, 2.3. (Измененная редакция, Изм. № 3, 4).
2.4. Ленты изготовляют в рулонах, отрезках и в сварных рулонах.
(Измененная редакция, Изм. № 4).
2.5. Ленты изготовляют с обрезной и необрезной кромкой. При отсутствии указания в заказе ленты изготовляют с необрезной кромкой. Ленты толщиной 2,5 мм и менее 0,02 мм изготовляют с необрезной кромкой.
2.6. Предельные отклонения по ширине необрезных лент должны соответствовать указанным в табл. 3, обрезных лент — в табл. 4.
Таблица 3
мм
|
Толщина ленты |
Предельное отклонение по ширине ленты при ширине |
||
|
до 100 |
от 110 до 140 |
св. 150 |
|
|
Не более |
|||
|
Менее 0,05 |
+4 |
— |
— |
|
От 0,05 до 2,5 |
+5 |
+7 |
+10 |
Таблица 4
мм
|
Толщина ленты |
Предельное отклонение по ширине ленты при ширине |
|
|
до 100 |
св. 100 |
|
|
Не более |
||
|
От 0,05 до 0,50 |
-0,3 |
-0,5 |
|
» 0,55 » 1,0 |
-0,4 |
-0,6 |
|
Св. 1,0 |
-0,6 |
-0,8 |
2.7. Размеры и предельные отклонения холоднокатаных листов должны соответствовать ГОСТ 19904. Допускается изготовление листов шириной менее 500 мм.
2.8. Размеры горячекатаных листов и предельные отклонения по ним должны соответствовать указанным в табл. 5.

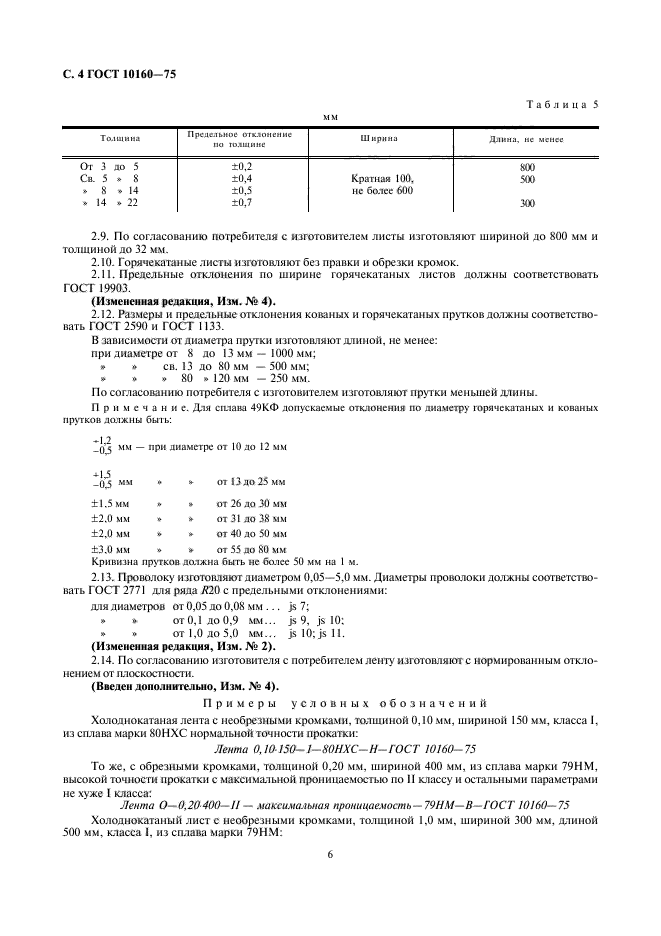

Таблица 5
мм
|
Толщина |
Предельное отклонение по толщине |
Ширина |
Длина, не менее |
|
От 3 до 5 |
±0,2 |
800 |
|
|
Св. 5 » 8 |
±0,4 |
Кратная 100, |
500 |
|
» 8 » 14 |
±0,5 |
не более 600 |
|
|
» 14 » 22 |
±0,7 |
300 |
2.9. По согласованию потребителя с изготовителем листы изготовляют шириной до 800 мм и толщиной до 32 мм.
2.10. Горячекатаные листы изготовляют без правки и обрезки кромок.
2.11. Предельные отклонения по ширине горячекатаных листов должны соответствовать ГОСТ 19903.
(Измененная редакция, Изм. № 4).
2.12. Размеры и предельные отклонения кованых и горячекатаных прутков должны соответствовать ГОСТ 2590 и ГОСТ 1133.
В зависимости от диаметра прутки изготовляют длиной, не менее:
|
при диаметре от 8 до 13 мм — 1000 мм; |
|
» » св. 13 до 80 мм — 500 мм; |
|
» » » 80 » 120 мм — 250 мм. |
По согласованию потребителя с изготовителем изготовляют прутки меньшей длины.
Примечание. Для сплава 49КФ допускаемые отклонения по диаметру горячекатаных и кованых прутков должны быть:
|
|
|
|
|
±1,5 мм » » от 26 до 30 мм |
|
±2,0 мм » » от 31 до 38 мм |
|
±2,0 мм » » от 40 до 50 мм |
|
±3,0 мм » » от 55 до 80 мм |
Кривизна прутков должна быть не более 50 мм на 1 м.
2.13. Проволоку изготовляют диаметром 0,05 — 5,0 мм. Диаметры проволоки должны соответствовать ГОСТ 2771 для ряда R20 с предельными отклонениями:
|
для диаметров от 0,05 до 0,08 мм … js 7 |
|
» » от 0,1 до 0,9 мм … js 9, js 10 |
|
» » от 1,0 до 5,0 мм … js 10; js 11. |
(Измененная редакция, Изм. № 2).
2.14. По согласованию изготовителя с потребителем ленту изготовляют с нормированным отклонением от плоскостности.
(Введен дополнительно, Изм. № 4).
Примеры условных обозначений
Холоднокатаная лента с необрезными кромками, толщиной 0,10 мм, шириной 150 мм, класса I, из сплава марки 80НХС нормальной точности прокатки:
Лента 0,10×150—1 — 80НХС—Н — ГОСТ 10160— 75
То же, с обрезными кромками, толщиной 0,20 мм, шириной 400 мм, из сплава марки 79НМ, высокой точности прокатки с максимальной проницаемостью по II классу и остальными параметрами не хуже I класса:
Лента О—0,20×400—II — максимальная проницаемость — 79НМ—В — ГОСТ 10160—75
Холоднокатаный лист с необрезными кромками, толщиной 1,0 мм, шириной 300 мм, длиной 500 мм, класса I, из сплава марки 79НМ:
Лист 1,0×300—500—I — 79НМ — ГОСТ 10160—75

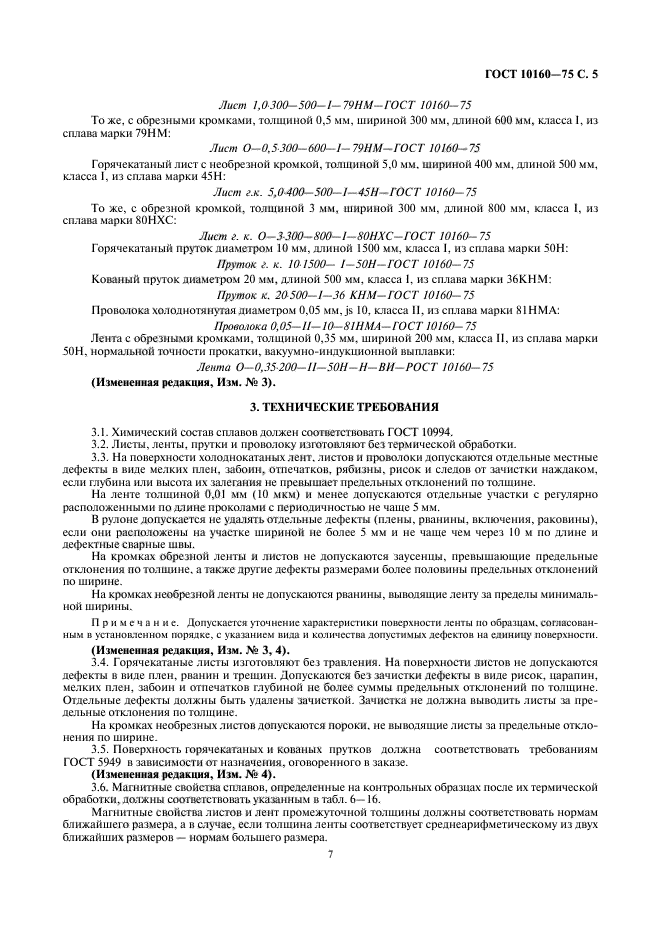

То же, с обрезными кромками, толщиной 0,5 мм, шириной 300 мм, длиной 600 мм, класса I, из сплава марки 79НМ:
Лист О—0,5×300—600—I — 79НМ — ГОСТ 10160—75
Горячекатаный лист с необрезной кромкой, толщиной 5,0 мм, шириной 400 мм, длиной 500 мм, класса I, из сплава марки 45Н:
Лист г.к. 5,0×400—500—I — 45Н — ГОСТ 10160—75
То же, с обрезной кромкой, толщиной 3 мм, шириной 300 мм, длиной 800 мм, класса I, из сплава марки 80НХС:
Лист г.к. О—3×300—800—I — 80НХС — ГОСТ 10160—75
Горячекатаный пруток диаметром 10 мм, длиной 1500 мм, класса I, из сплава марки 50Н:
Пруток г.к. 10×1500—I — 50Н — ГОСТ 10160—75
Кованый пруток диаметром 20 мм, длиной 500 мм, класса I, из сплава марки 36КНМ:
Пруток к. 20×500—I — 36 КНМ — ГОСТ 10160—75
Проволока холоднотянутая диаметром 0,05 мм, js 10, класса II, из сплава марки 81НМА:
Проволока 0,05—II — 10—8НМА — ГОСТ 10160—75
Лента с обрезными кромками, толщиной 0,35 мм, шириной 200 мм, класса II, из сплава марки 50Н, нормальной точности прокатки, вакуумно-индукционной выплавки:
Лента О—0,35×200—II — 50Н—Н—ВИ — ГОСТ 10160—75
(Измененная редакция, Изм. № 3).
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1. Химический состав сплавов должен соответствовать ГОСТ 10994.
3.2. Листы, ленты, прутки и проволоку изготовляют без термической обработки.
3.3. На поверхности холоднокатаных лент, листов и проволоки допускаются отдельные местные дефекты в виде мелких плен, забоин, отпечатков, рябизны, рисок и следов от зачистки наждаком, если глубина или высота их залегания не превышает предельных отклонений по толщине.
На ленте толщиной 0,01 мм (10 мкм) и менее допускаются отдельные участки с регулярно расположенными по длине проколами с периодичностью не чаще 5 мм.
В рулоне допускается не удалять отдельные дефекты (плены, рванины, включения, раковины), если они расположены на участке шириной не более 5 мм и не чаще чем через 10 м по длине и дефектные сварные швы.
На кромках обрезной ленты и листов не допускаются заусенцы, превышающие предельные отклонения по толщине, а также другие дефекты размерами более половины предельных отклонений по ширине.
На кромках необрезной ленты не допускаются рванины, выводящие ленту за пределы минимальной ширины.
Примечание. Допускается уточнение характеристики поверхности ленты по образцам, согласованным в установленном порядке, с указанием вида и количества допустимых дефектов на единицу поверхности.
(Измененная редакция, Изм. № 3, 4).
3.4. Горячекатаные листы изготовляют без травления. На поверхности листов не допускаются дефекты в виде плен, рванин и трещин. Допускаются без зачистки дефекты в виде рисок, царапин, мелких плен, забоин и отпечатков глубиной не более суммы предельных отклонений по толщине. Отдельные дефекты должны быть удалены зачисткой. Зачистка не должна выводить листы за предельные отклонения по толщине.
На кромках необрезных листов допускаются пороки, не выводящие листы за предельные отклонения по ширине.
3.5. Поверхность горячекатаных и кованых прутков должна соответствовать требованиям ГОСТ 5949 в зависимости от назначения, оговоренного в заказе.
(Измененная редакция, Изм. № 4).
3.6. Магнитные свойства сплавов, определенные на контрольных образцах после их термической обработки, должны соответствовать указанным в табл. 6 — 16.
Магнитные свойства листов и лент промежуточной толщины должны соответствовать нормам ближайшего размера, а в случае, если толщина ленты соответствует среднеарифметическому из двух ближайших размеров — нормам большего размера.

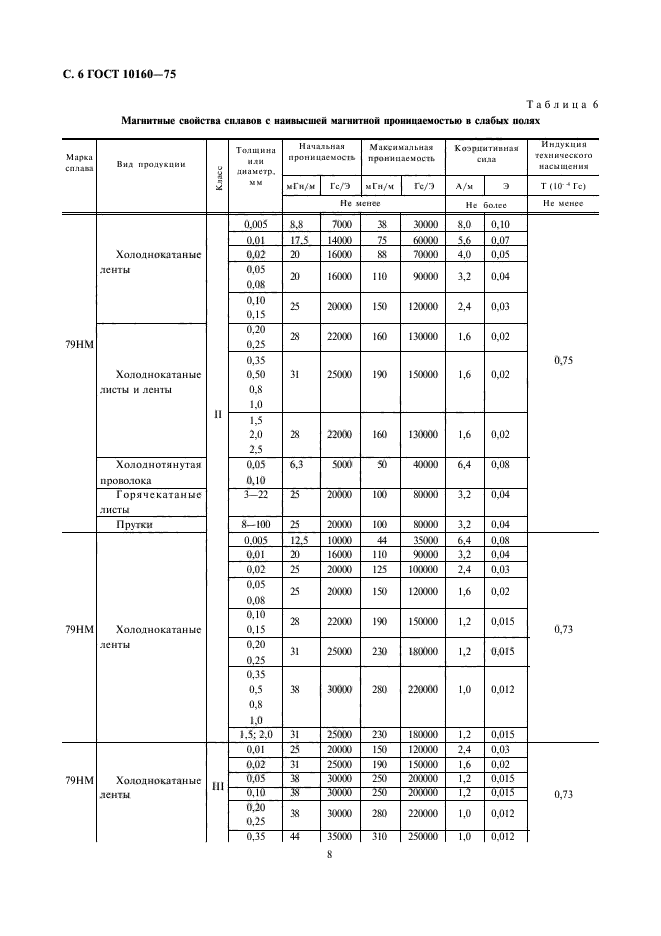

Таблица 6
Магнитные свойства сплавов с наивысшей магнитной проницаемостью в слабых полях
|
Марка сплава |
Вид продукции |
Класс |
Толщина или диаметр, мм |
Начальная проницаемость |
Максимальная проницаемость |
Коэрцитивная сила |
Индукция технического насыщения |
||||
|
мГн/м |
Гс/Э |
мГн/м |
Гс/Э |
А/м |
Э |
Т (10-4 Гс) |
|||||
|
Не менее |
Не более |
Не менее |
|||||||||
|
79НМ |
Холоднокатаные ленты |
I |
0,005 |
8,8 |
7000 |
38 |
30000 |
8,0 |
0,10 |
0,75 |
|
|
0,01 |
17,5 |
14000 |
75 |
60000 |
5,6 |
0,07 |
|||||
|
0,02 |
20 |
16000 |
88 |
70000 |
4,0 |
0,05 |
|||||
|
0,05 0,08 |
20 |
16000 |
110 |
90000 |
3,2 |
0,04 |
|||||
|
0,10 0,15 |
25 |
20000 |
150 |
120000 |
2,4 |
0,03 |
|||||
|
Холоднокатаные листы и ленты |
0,20 0,25 |
28 |
22000 |
160 |
130000 |
1,6 |
0,02 |
||||
|
0,35 |
31 |
25000 |
190 |
150000 |
1,6 |
0,02 |
|||||
|
0,50 |
|||||||||||
|
0,8 |
|||||||||||
|
1,0 |
|||||||||||
|
1,5 |
28 |
22000 |
160 |
130000 |
1,6 |
0,02 |
|||||
|
2,0 |
|||||||||||
|
2,5 |
|||||||||||
|
Холоднотянутая проволока |
0,05 |
6,3 |
5000 |
50 |
40000 |
6,4 |
0,08 |
||||
|
0,10 |
|||||||||||
|
Горячекатаные листы |
3 — 22 |
25 |
20000 |
100 |
80000 |
3,2 |
0,04 |
||||
|
Прутки |
8 — 100 |
25 |
20000 |
100 |
80000 |
3,2 |
0,04 |
||||
|
79НМ |
Холоднокатаные ленты |
II |
0,005 |
12,5 |
10000 |
44 |
35000 |
6,4 |
0,08 |
0,73 |
|
|
0,01 |
20 |
16000 |
110 |
90000 |
3,2 |
0,04 |
|||||
|
0,02 |
25 |
20000 |
125 |
100000 |
2,4 |
0,03 |
|||||
|
0,05 0,08 |
25 |
20000 |
150 |
120000 |
1,6 |
0,02 |
|||||
|
0,10 0,15 |
28 |
22000 |
190 |
150000 |
1,2 |
0,015 |
|||||
|
0,20 0,25 |
31 |
25000 |
230 |
180000 |
1,2 |
0,015 |
|||||
|
0,35 |
38 |
30000 |
280 |
220000 |
1,0 |
0,012 |
|||||
|
0,5 |
|||||||||||
|
0,8 |
|||||||||||
|
1,0 |
|||||||||||
|
1,5; 2,0 |
31 |
25000 |
230 |
180000 |
1,2 |
0,015 |
|||||
|
79НМ |
Холоднокатаные ленты |
III |
0,01 |
25 |
20000 |
150 |
120000 |
2,4 |
0,03 |
0,73 |
|
|
0,02 |
31 |
25000 |
190 |
150000 |
1,6 |
0,02 |
|||||
|
0,05 |
38 |
30000 |
250 |
200000 |
1,2 |
0,015 |
|||||
|
0,10 |
38 |
30000 |
250 |
200000 |
1,2 |
0,015 |
|||||
|
0,20 |
38 |
30000 |
280 |
220000 |
1,0 |
0,012 |
|||||
|
0,25 |
|||||||||||
|
0,35 |
44 |
35000 |
310 |
250000 |
1,0 |
0,012 |
|||||
|

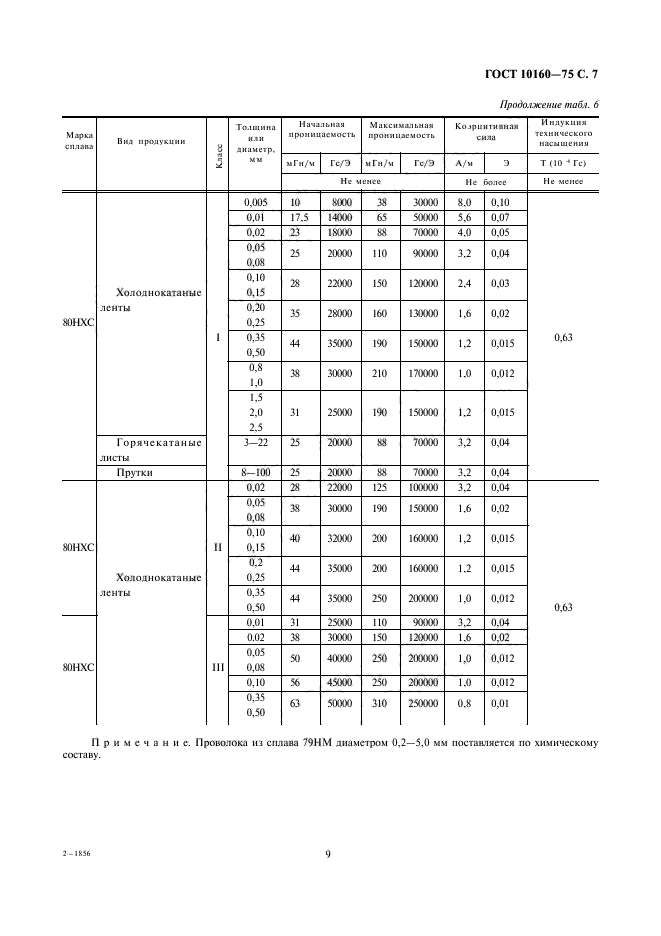

80НХС |
Холоднокатаные ленты |
I |
0,005 |
10 |
8000 |
38 |
30000 |
8,0 |
0,10 |
0,63 |
|
|
0,01 |
17,5 |
14000 |
65 |
50000 |
5,6 |
0,07 |
|||||
|
0,02 |
23 |
18000 |
88 |
70000 |
4,0 |
0,05 |
|||||
|
0,05 |
25 |
20000 |
110 |
90000 |
3,2 |
0,04 |
|||||
|
0,08 |
|||||||||||
|
0,10 |
28 |
22000 |
150 |
120000 |
2,4 |
0,03 |
|||||
|
0,15 |
|||||||||||
|
0,20 |
35 |
28000 |
160 |
130000 |
1,6 |
0,02 |
|||||
|
0,25 |
|||||||||||
|
0,35 |
44 |
35000 |
190 |
150000 |
1,2 |
0,015 |
|||||
|
0,50 |
|||||||||||
|
0,8 |
38 |
30000 |
210 |
170000 |
1,0 |
0,012 |
|||||
|
1,0 |
|||||||||||
|
1,5 |
31 |
25000 |
190 |
150000 |
1,2 |
0,015 |
|||||
|
2,0 |
|||||||||||
|
2,5 |
|||||||||||
|
Горячекатаные листы |
3 — 22 |
25 |
20000 |
88 |
70000 |
3,2 |
0,04 |
||||
|
Прутки |
8 — 100 |
25 |
20000 |
88 |
70000 |
3,2 |
0,04 |
||||
|
80НХС |
Холоднокатаные ленты |
II |
0,02 |
28 |
22000 |
125 |
100000 |
3,2 |
0,04 |
0,63 |
|
|
0,05 |
38 |
30000 |
190 |
150000 |
1,6 |
0,02 |
|||||
|
0,08 |
|||||||||||
|
0,10 |
40 |
32000 |
200 |
160000 |
1,2 |
0,015 |
|||||
|
0,15 |
|||||||||||
|
0,2 |
44 |
35000 |
200 |
160000 |
1,2 |
0,015 |
|||||
|
0,25 |
|||||||||||
|
0,35 |
44 |
35000 |
250 |
200000 |
1,0 |
0,012 |
|||||
|
0,50 |
|||||||||||
|
80НХС |
III |
0,01 |
31 |
25000 |
110 |
90000 |
3,2 |
0,04 |
|||
|
0,02 |
38 |
30000 |
150 |
120000 |
1,6 |
0,02 |
|||||
|
0,05 |
50 |
40000 |
250 |
200000 |
1,0 |
0,012 |
|||||
|
0,08 |
|||||||||||
|
0,10 |
56 |
45000 |
250 |
200000 |
1,0 |
0,012 |
|||||
|
0,35 |
63 |
50000 |
310 |
250000 |
0,8 |
0,01 |
|||||
|
0,50 |
|||||||||||
Примечание. Проволока из сплава 79НМ диаметром 0,2 — 5,0 мм поставляется по химическому составу.

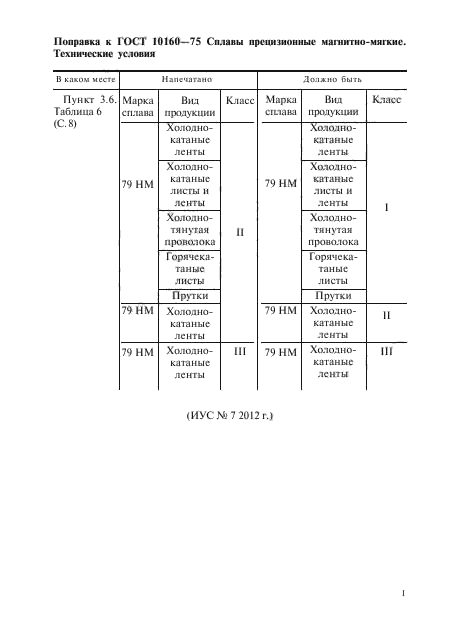

(Поправка).

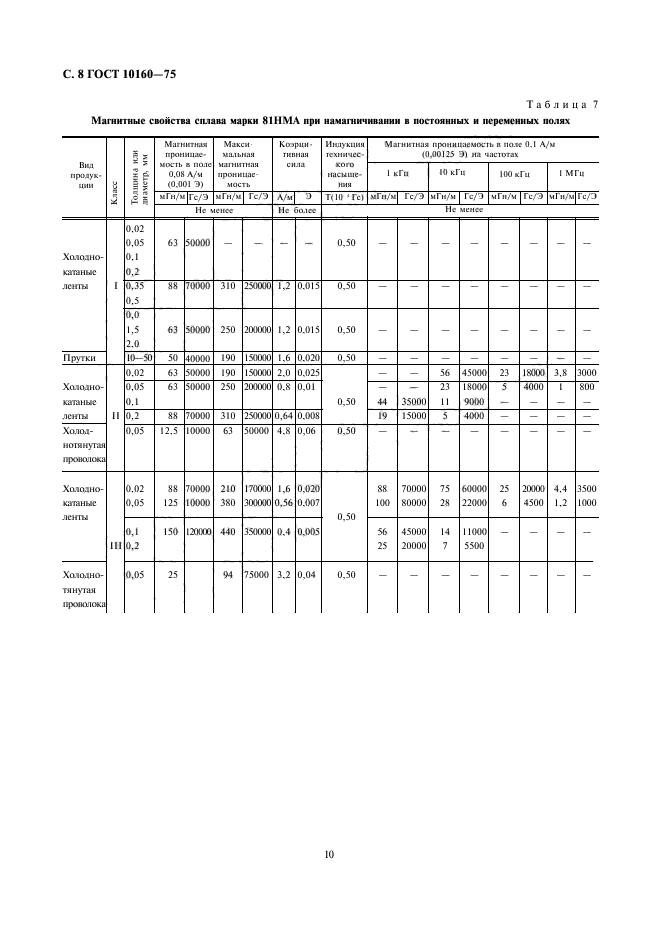

Таблица 7
Магнитные свойства сплава марки 81НМА при намагничивании в постоянных и переменных полях
|
Вид продукции |
Класс |
Толщина или диаметр, мм |
Магнитная проницаемость в поле 0,08 А/м (0,001 Э) |
Максимальная магнитная проницаемость |
Коэрцитивная сила |
Индукция технического насыщения |
Магнитная проницаемость в поле 0,1 А/м (0,00125 Э) на частотах |
||||||||||
|
1 кГц |
10 кГц |
100 кГц |
1 МГц |
||||||||||||||
|
мГн/м Гс/Э |
мГн/м Гс/Э |
А/м |
Э |
Т (10-4 Гс) |
мГн/м |
Гс/Э |
мГн/м |
Гс/Э |
мГн/м |
Гс/Э |
мГн/м |
Гс/Э |
|||||
|
Не менее |
Не более |
Не менее |
|||||||||||||||
|
Холоднокатаные ленты |
I |
0,02 |
63 |
50000 |
— |
— |
— |
— |
0,50 |
— |
— |
— |
— |
— |
— |
— |
— |
|
0,05 |
|||||||||||||||||
|
0,1 |
|||||||||||||||||
|
0,2 |
|||||||||||||||||
|
0,35 |
88 |
70000 |
310 |
250000 |
1,2 |
0,015 |
0,50 |
— |
— |
— |
— |
— |
— |
— |
— |
||
|
0,5 |
|||||||||||||||||
|
0,0 |
63 |
50000 |
250 |
200000 |
1,2 |
0,015 |
0,50 |
— |
— |
— |
— |
— |
— |
— |
— |
||
|
1,5 |
|||||||||||||||||
|
2,0 |
|||||||||||||||||
|
Прутки |
10 — 50 |
50 |
40000 |
190 |
150000 |
1,6 |
0,020 |
0,50 |
— |
— |
— |
— |
— |
— |
— |
— |
|
|
Холоднокатаные ленты |
II |
0,02 |
63 |
50000 |
190 |
150000 |
2,0 |
0,025 |
0,50 |
— |
— |
56 |
45000 |
23 |
18000 |
3,8 |
3000 |
|
0,05 |
63 |
50000 |
250 |
200000 |
0,8 |
0,01 |
— |
— |
23 |
18000 |
5 |
4000 |
1 |
800 |
|||
|
0,1 |
44 |
35000 |
11 |
9000 |
— |
— |
— |
— |
|||||||||
|
0,2 |
88 |
70000 |
310 |
250000 |
0,64 |
0,008 |
19 |
15000 |
5 |
4000 |
— |
— |
— |
— |
|||
|
Холоднотянутая проволока |
0,05 |
12,5 |
10000 |
63 |
50000 |
4,8 |
0,06 |
0,50 |
— |
— |
— |
— |
— |
— |
— |
— |
|
|
Холоднокатаные ленты |
III |
0,02 |
88 |
70000 |
210 |
170000 |
1,6 |
0,020 |
0,50 |
88 |
70000 |
75 |
60000 |
25 |
20000 |
4,4 |
3500 |
|
0,05 |
125 |
10000 |
380 |
300000 |
0,56 |
0,007 |
100 |
80000 |
28 |
22000 |
6 |
4500 |
1,2 |
1000 |
|||
|
0,1 |
150 |
120000 |
440 |
350000 |
0,4 |
0,005 |
56 |
45000 |
14 |
11000 |
— |
— |
— |
— |
|||
|
0,2 |
25 |
20000 |
7 |
5500 |
|||||||||||||
|
Холоднотянутая проволока |
0,05 |
25 |
94 |
75000 |
3,2 |
0,04 |
0,50 |
— |
— |
— |
— |
— |
— |
— |
— |
||

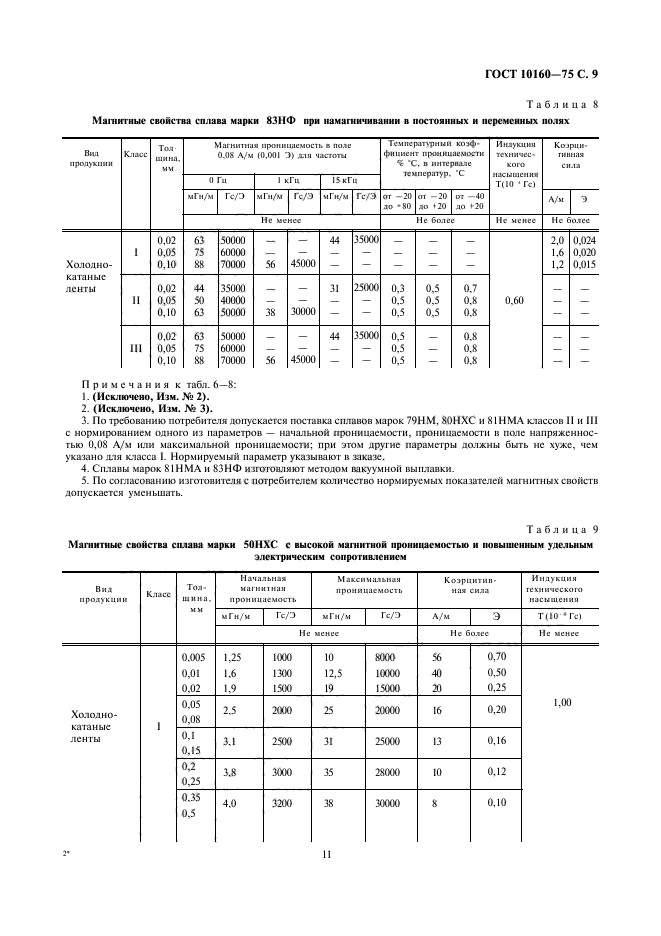

Таблица 8
Магнитные свойства сплава марки 83НФ при намагничивании в постоянных и переменных полях
|
Вид продукции |
Класс |
Толщина, мм |
Магнитная проницаемость в поле 0,08 А/м (0,001 Э) для частоты |
Температурный коэффициент проницаемости % °С, в интервале температур, °С |
Индукция технического насыщения Т (10-4 Гс) |
Коэрцитивная сила |
||||||||
|
0 Гц |
1 кГц |
15 кГц |
||||||||||||
|
мГн/м |
Гс/Э |
мГн/м |
Гс/Э |
мГн/м |
Гс/Э |
от -20 до +80 |
от -20 до +20 |
от -40 до +20 |
А/м |
Э |
||||
|
Не менее |
Не более |
Не менее |
Не более |
|||||||||||
|
Холоднокатаные ленты |
I |
0,02 |
63 |
50000 |
— |
— |
44 |
35000 |
— |
— |
— |
0,60 |
2,0 |
0,024 Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
|
