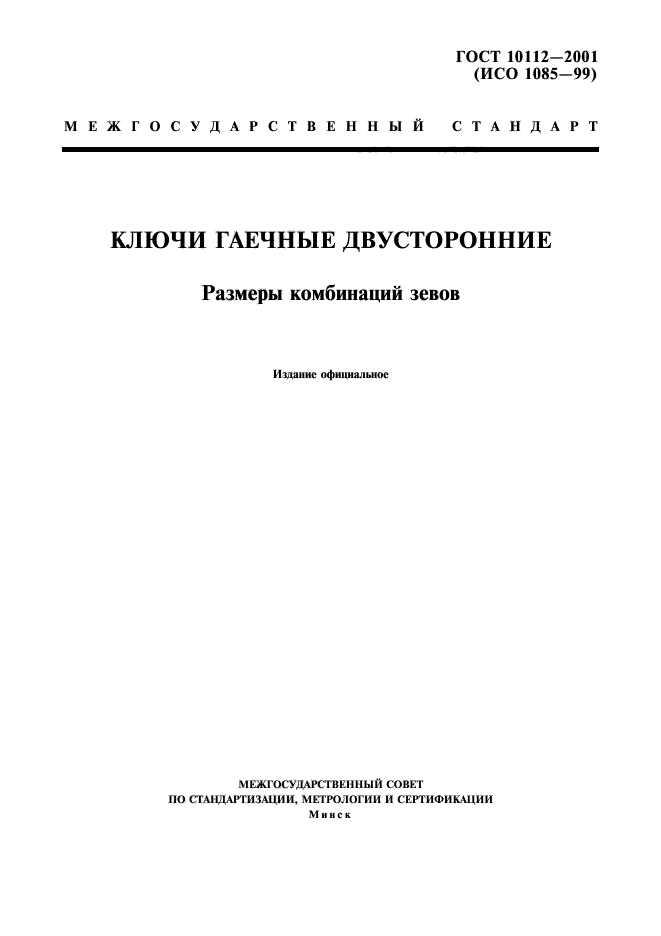

ГОСТ 10112— (ИСО 1085

МЕЖГОСУДАРСТВЕННЫЙ СТАНДА

2001

—99)

Р Т

КЛЮЧИ ГАЕЧНЫЕ ДВУСТОРОННИЕ

Размеры комбинаций зевов

Издание официальное

БЗ 6-2000/148

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

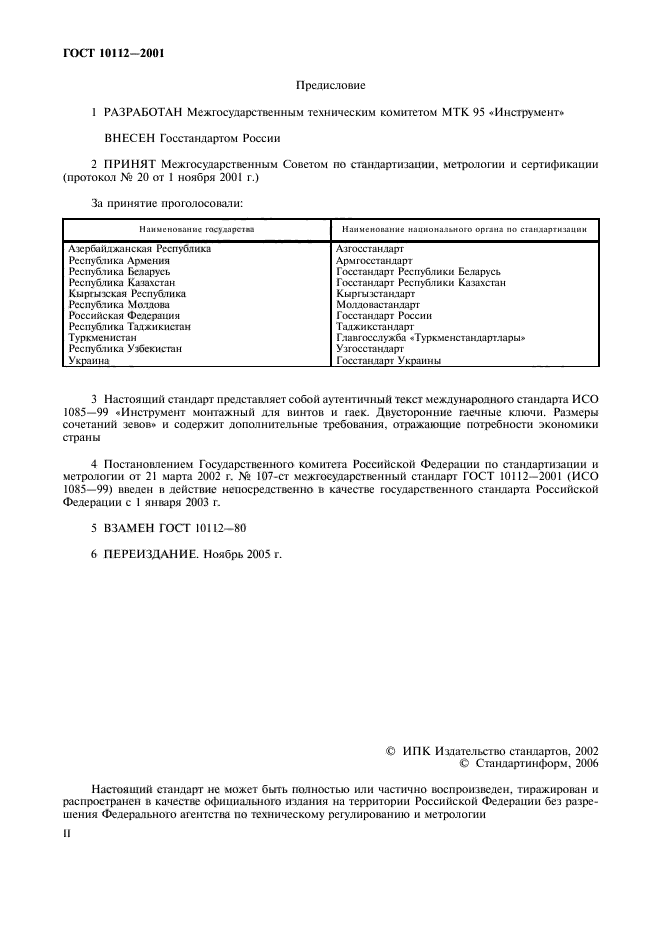

Предисловие

1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 95 «Инструмент» ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика Республика Армения Республика Беларусь Республика Казахстан Кыргызская Республика Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Республика Узбекистан Украина

Азгосстандарт

Армгосстандарт

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

Кыргызстандарт

Молдовастандарт

Госстандарт России

Таджикстандарт

Главгосслужба «Туркменстандартлары»

Узгосстандарт

Госстандарт Украины

3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 1085—99 «Инструмент монтажный для винтов и гаек. Двусторонние гаечные ключи. Размеры сочетаний зевов» и содержит дополнительные требования, отражающие потребности экономики страны

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 марта 2002 г. № 107-ст межгосударственный стандарт ГОСТ 10112-2001 (ИСО 1085—99) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВЗАМЕН ГОСТ 10112-80

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России

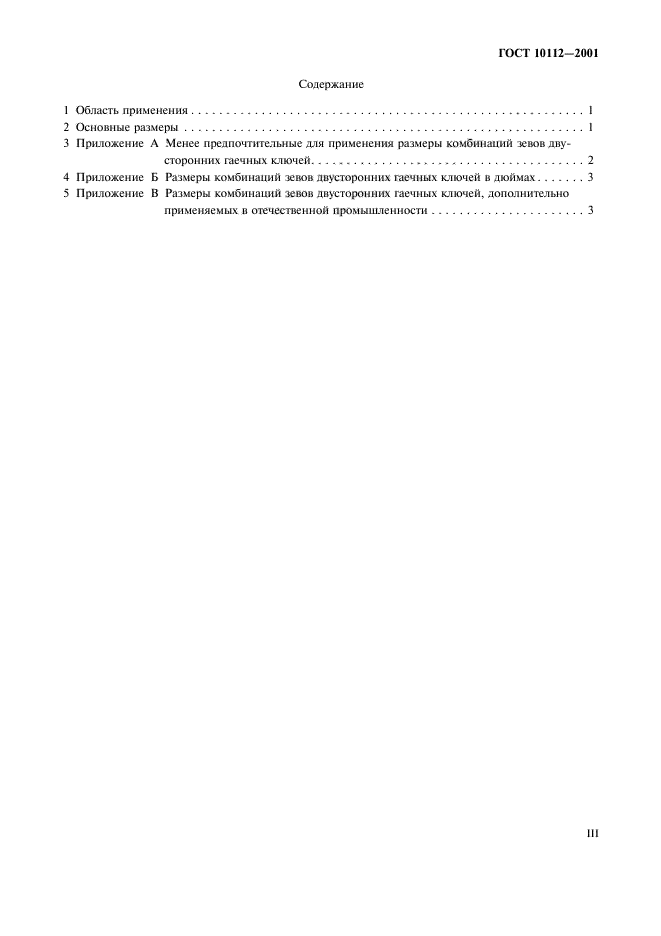

Содержание

1 Область применения ……………………………………………….. 1

2 Основные размеры ………………………………………………… 1

3 Приложение А Менее предпочтительные для применения размеры комбинаций зевов дву

сторонних гаечных ключей…………………………………2

4 Приложение Б Размеры комбинаций зевов двусторонних гаечных ключей в дюймах ……. 3

5 Приложение В Размеры комбинаций зевов двусторонних гаечных ключей, дополнительно

применяемых в отечественной промышленности………………….3

ГОСТ 10112-2001 (ИСО 1085-99)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КЛЮЧИ ГАЕЧНЫЕ ДВУСТОРОННИЕ Размеры комбинаций зевов

Double-ended wrenches. Size pairing

Дата введения 2003—01—01

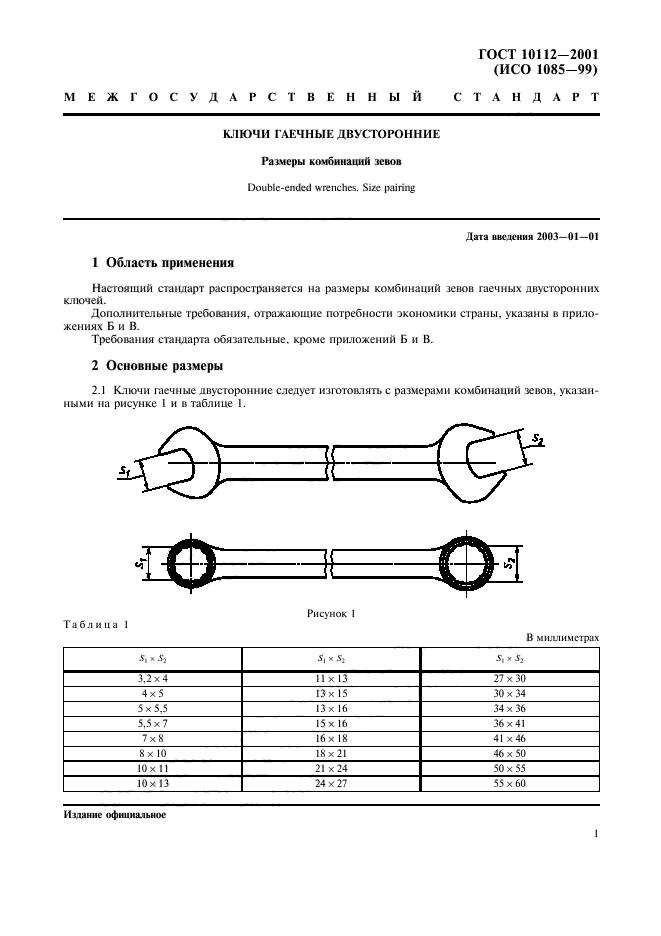

1 Область применения

Настоящий стандарт распространяется на размеры комбинаций зевов гаечных двусторонних ключей.

Дополнительные требования, отражающие потребности экономики страны, указаны в приложениях Б и В.

Требования стандарта обязательные, кроме приложений Б и В.

2 Основные размеры

2.1 Ключи гаечные двусторонние следует изготовлять с размерами комбинаций зевов, указанными на рисунке 1 и в таблице 1.

Т аблица 1

В миллиметрах

J X	Si x J2	Si X S2
3,2 X 4	11 X 13	27 X 30
4 X 5	13 X 15	30 X 34
5 X 5,5	13 X 16	34 X 36
5,5 X 7	15 X 16	36 X 41
7 X 8	16 X 18	41 X 46
8 X 10	18 X 21	46 X 50
10 X 11	21 X 24	50 X 55
10 X 13	24 X 27	55 X 60

Издание официальное

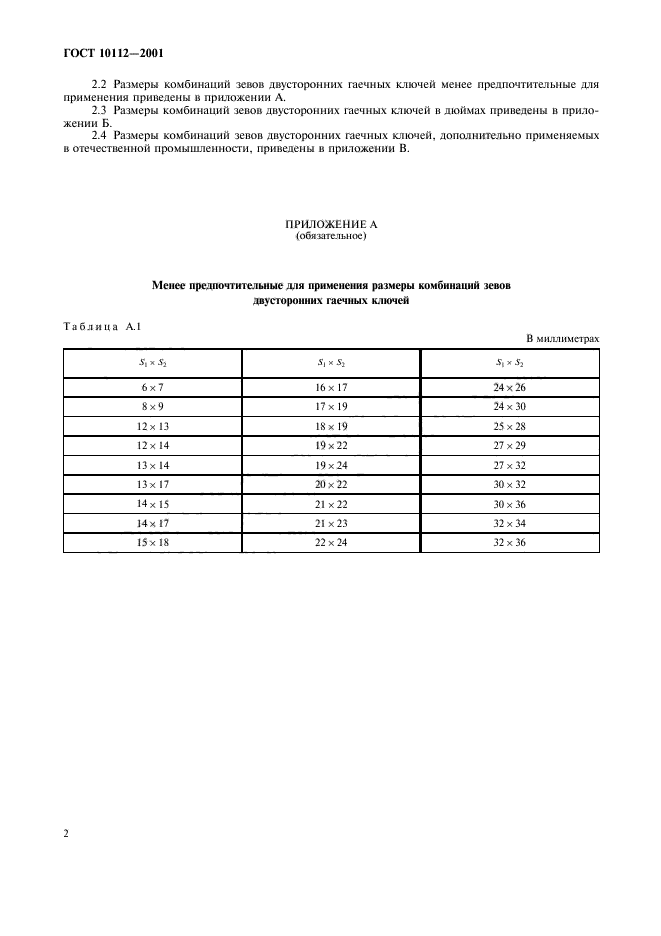

2.2 Размеры комбинаций зевов двусторонних гаечных ключей менее предпочтительные для применения приведены в приложении А.

2.3 Размеры комбинаций зевов двусторонних гаечных ключей в дюймах приведены в приложении Б.

2.4 Размеры комбинаций зевов двусторонних гаечных ключей, дополнительно применяемых в отечественной промышленности, приведены в приложении В.

ПРИЛОЖЕНИЕ А

(обязательное)

Менее предпочтительные для применения размеры комбинаций зевов двусторонних гаечных ключей

Таблица А.1

В миллиметрах

Si X S2	Si X S2	Si X S2
6 X 7	16 X 17	24 X 26
8 X 9	17 x 19	24 X 30
12 X 13	18 x 19	25 X 28
12 X 14	19 x 22	27 X 29
13 X 14	19 x 24	27 X 32
13 X 17	20 x 22	30 X 32
14 X 15	21 X 22	30 X 36
14 X 17	21 X 23	32 X 34
15 X 18	22 X 24	32 X 36

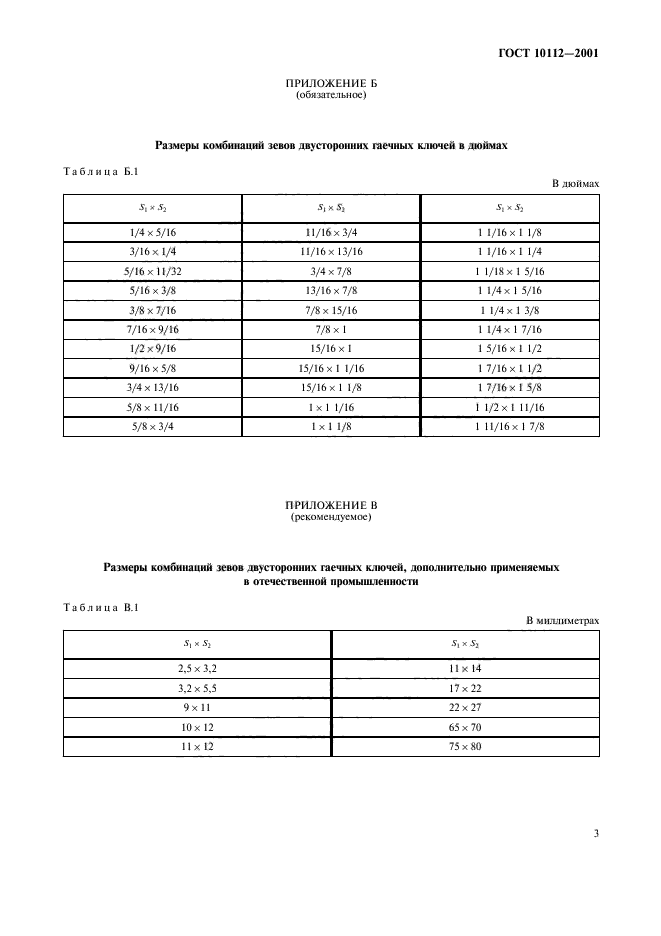

ПРИЛОЖЕНИЕ Б

(обязательное)

Размеры комбинаций зевов двусторонних гаечных ключей в дюймах

Таблица Б.1

В дюймах

Si X S2	Si x S2	Si x S2
1/4 X 5/16	11/16 X3/4	1 1/16 X 1 1/8
3/16 X 1/4	11/16 X13/16	1 1/16 X 1 1/4
5/16 X11/32	3/4 X 7/8	1 1/18 X 1 5/16
5/16 X 3/8	13/16 X 7/8	1 1/4 X 1 5/16
3/8 X 7/16	7/8 X 15/16	1 1/4 X 1 3/8
7/16 X 9/16	7/8 X 1	1 1/4 X 1 7/16
1/2 X 9/16	15/16 X 1	1 5/16 X 1 1/2
9/16 X 5/8	15/16 X 1 1/16	1 7/16 X 1 1/2
3/4 X 13/16	15/16 X 1 1/8	1 7/16 X 1 5/8
5/8 X 11/16	1 X 1 1/16	1 1/2 X 1 11/16
5/8 X 3/4	1 X 1 1/8	1 11/16 X 1 7/8

ПРИЛОЖЕНИЕ В (рекомендуемое)

Размеры комбинаций зевов двусторонних гаечных ключей, дополнительно применяемых

в отечественной промышленности

Таблица В.1

В миллиметрах

Si x S2	Si x S2
2,5 X 3,2	11 X 14
3,2 X 5,5	17 X 22
9 x 11	22 X 27
10 x 12	65 X 70
11 x 12	75 X 80

УДК 621.883.13:006.354 МКС 25.140.30 Г24 ОКП 39 2650

Ключевые слова: гаечные двусторонние ключи, комбинации зевов
