Фундамент шведская плита

Ремонт и стройка во время экономического кризиса – непростые, но часто необходимые занятия. Всё больше людей задумывается над тем, чтобы проводить без помощи наёмных рабочих даже сложные монтажные и строительные работы. Строительство фундамента по технологии «шведской плиты» (другое название – утеплённая шведская плита, сокращённо УШП) – один из таких, на первый взгляд, непростых видов работы. Технология УШП была разработана в Германии сравнительно недавно и используется в нашей стране не очень широко. Её успешно применяют некоторые отечественные фирмы. Технология монтажа шведской плиты достаточно простая и доступная для человека с базовыми строительными навыками, который вполне может установить фундамент такого вида собственными силами. УШП подходит для строительства одноэтажных и двухэтажных жилых домов из разных материалов – дерева, кирпича или камня.

Ключевая особенность этой технологии заключается в том, что весь дом опирается на одну монолитную плиту, расположенную над слоем утеплителя. При этом шведская плита позволяет проложить под домом все необходимые коммуникации, в том числе отопление пола.

Преимущества

Преимущества

У такой конструкции немало достоинств. Её монтаж не занимает много времени (от пяти дней до двух недель в зависимости от опыта мастера и размеров дома). Теплоизоляция под домом препятствует переохлаждению здания, а также не даёт стенам впитывать влагу из земли, что, в свою очередь, предотвращает появление сырости и плесени внутри здания. Шведскую плиту можно установить на грунте любого типа, в том числе на влажной и песчаной почве.

Устройство

Здание, возведённое на шведской плите, требует меньших затрат на отопление благодаря заложенным в технологию приёмам энергосбережения. И самое главное — закладка фундамента УШП не требует подгона тяжёлой техники и особых инженерных навыков. Это позволяет на целый порядок снизить общую стоимость проекта и позволяет проводить строительные работы не привлекая наёмных рабочих ни на одном этапе строительства.

Недостатки

Единственный существенный недостаток УШП – её монтаж требует очень точных расчетов, которые не всегда под силу новичкам. Построить фундамент шведская плита своими руками вполне возможно, например, придерживаясь последовательности, указанной ниже.

Порядок работ

Возведение

Первый этап – подготовка площадки. Очень важное отличие от традиционного процесса закладки здания: ещё до начала работы с фундаментом к будущему дому должны быть подведены все коммуникации (водопровод, водоотвод, электричество).

Когда плита будет смонтирована, через неё невозможно будет провести никакие трубы или провода.

Перед закладкой подушки необходимо удалить 30–40 сантиметров верхнего слоя грунта. Если в местности, где идёт строительство, существует риск морозного пучения или поднятия грунтовых вод, по периметру будущего дома следует проложить дренаж. Далее следует уложить слой песчано-гравийной подушки из щебня и крупного песка. Комбинируя эти материалы, нужно помнить, что их слои необходимо разделять геотекстилем, и при этом нижний слой должен состоять из материала более крупной фракции (гравия). Отсутствие песка в нижнем слое подушки в дальнейшем будет предотвращать капиллярное всасывание влаги песком.

Как устроен

Когда подушка уложена и утрамбована, можно переходить к следующему шагу – прокладке труб инженерных коммуникаций. Третий шаг – укладка бортовых элементов и влагостойких плит «Пеноплэкс» или «Стирофом».

Пеноплекс

Эти плиты являются утеплителем, однако они не только удерживают тепло дома, но и несут на себе всю массу конструкций здания. Учитывая большую нагрузку, необходимо применять материалы высокой прочности на сжатие. Конструкция «Пеноплэкса» и его аналогов позволяет проложить систему отопительных труб, причём их можно располагать неравномерно по усмотрению мастера. Например, можно проложить больше труб в центре помещения и меньше – вблизи стен. Такое расположение будет содействовать экономии тепла.

Определённые рекомендации по размещению всё же следует учитывать. Например, нет смысла укладывать трубы ближе, чем в десяти сантиметрах друг от друга. С другой стороны при расстоянии более 25 см у жильцов будущего дома будет возникать дискомфорт: ноги будут ощущать перепад температур на полу. Что касается самих труб, то в УШП можно использовать практически любую их разновидность:

  • медные;
  • металлопластиковые;
  • полибутеновые;
  • полиэтиленовые.

Заливка бетона

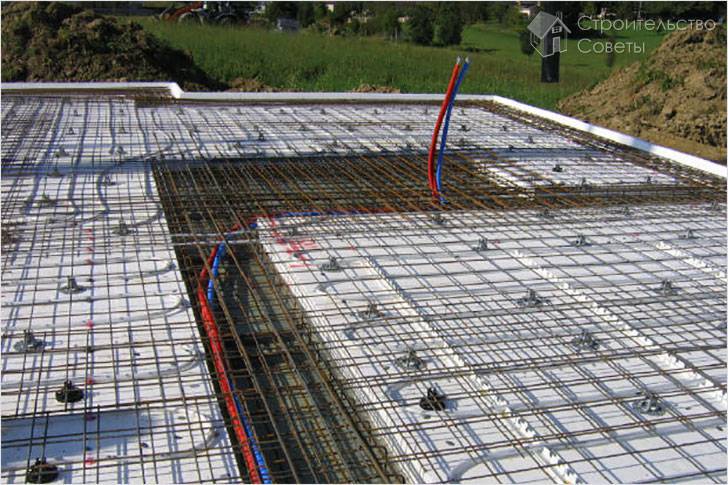

После установки труб и каркаса из арматуры всю конструкцию нужно залить бетонной смесью. В результате получается монолитная бетонная плита, служащая одновременно фундаментом и утеплителем. Она же является полом жилого помещения. Если монтаж проводился правильно, то верхняя сторона шведской плиты будет идеально ровной. По завершении строительства паркет, линолеум или другое покрытие можно класть прямо на неё.

Видео

Больше узнать о технологии УШП вы сможете из данного видеоролика.

Читайте еще

Комментарии

СОХРАНИТЬ
Последние комментарии
Татьяна Смирнова
27.02.2016, 03:15

Бред. Не вздумайте делать такую плиту. Плита в один слой армокаркаса не делается. Это не отмостка. Плита лопнет вместе с трубой теплого пола. Арматура должна быть залита бетоном без воздушных пузырей, т.е. трубу нельзя привязывать к арматуре. Толщина бетона должна быть не менее 22 см. Как теплый пол прогреет такой обьем бетона и зачем. На готовую плиту надо положить утеплитель, под плитой он тоже обязателен, по утеплителю уже теплый пол. Потом стяжку 5 см.

Давлет
Татьяна Смирнова
07.04.2016, 15:06

Подскажите пожалуйста! На плиту УШП возможно поставить двухэтажный дом с жб плитами перекрытия?

Геннадий Сташков
Администратор
Давлет
07.04.2016, 21:08

Давлет! Профессионалы рекомендуют возводить на фундаменте УШП одноэтажные или двухэтажные дома небольших габаритов. Ввиду конструктивных особенностей УШП не выдержит массу большого и тяжелого двухэтажного дома.
