Ветер является самым доступным, чистым бесплатным источником энергии. Существует специальное устройство, способное преобразовывать энергию ветра. Называется оно ветрогенератор. В этой статье мы расскажем, как сделать ветрогенератор своими руками из самых обычных, подручных материалов.

Ветрогенератор – это ветроколесо с большими лопастями, редуктором (специальным механизмом, который преобразует и передает крутящий момент), мачтой для установки устройства, аккумуляторной батареей и инвертором ( он необходим для преобразования полученного постоянного тока в эффективный переменный ток).

Основной принцип работы устройства

Основной принцип работы ветрогенератора

Энергия ветра потоком вращает колесо ветряка с лопастями, через редуктор крутящий момент начинает передаваться на генераторный вал. Так происходит превращение механической энергии в электрическую.

Рабочая мощность ветрогенераторов прямо пропорциональна параметрам ветроколеса, скорости ветра (по среднему показателю) и высоте мачты. Обычно диаметр лопастей ветрогенераторов может варьировать от 0,5 до 50 метров.

Экономическая выгода

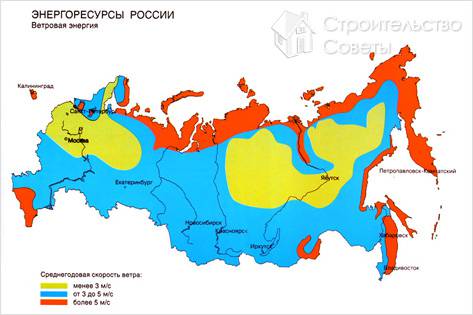

Карта ветроресурсов России

Применение ветрогенераторов экономически выгодно в той местности, где показатель среднегодовой скорости ветра составляет не менее 4 м/с. Этот параметр можно уточнить, воспользовавшись «Картой ветровых ресурсов России». Ветрогенераторы начинают работу при скорости ветра от 2 м/с. Даже при такой скорости ветра могут заряжаться батареи.

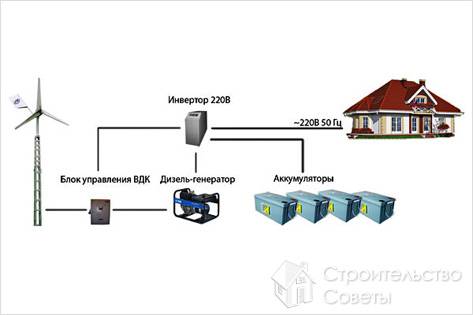

Ветрогенератор и сеть

Большинство существующих ветрогенераторов относят к сетевым турбинам. Это означает, что они работают лишь при наличии электрической сети (локальной или централизованной, например, при помощи дизельных генераторов). Это объясняется нестабильностью потоков ветра. Сеть выполняет в данном случае стабилизирующий эффект.

Основное условие использования сетевого ветрогенератора — мощность сети обязательно должна быть выше мощности ветродвигательной установки минимум в 1,8 раза.

Принцип работы устройства

Принцип работы ветрогенератора

При мощных потоках ветра лопасти ветрогенератора начинают вращаться. Получаемая энергия вращения начинает передаваться на мультипликатор (электрический генератор) через ротор. Существуют конструкции ветрогенератора, где не устанавливают мультипликатор для увеличения производительности. Ветродвигатели могут функционировать по одному, как единичный комплекс или большими группами, образуя своеобразный ветропарк.

Типы

Тип генератора

Перед тем как сделать ветрогенератор, нужно определиться, какой тип устройства будет изготавливаться – горизонтальный или вертикальный (роторный). Более простой и доступный вариант – монтаж вертикального ветрогенератора, так как у этой системы выше коэффициент эффективного воздействия ветра, а балансировка устройства значительно легче.

Мощность устройства

Мощность ветрогенератора

Чем мощнее будет выбранный генератор, тем больше будет диаметр и вес ветроколеса. Это значит, что существенно балансировка и закрепление конструкции усложнятся.

Комплектующие детали и элементы:

  • генератор 12V;
  • аккумулятор 12V (можно взять автомобильный, но лучше приобрести альтернативный, стоимость его около 40 у.е., но он более долговечный и безопасный);
  • ротор 1,5-2 м;
  • большое металлическое ведро или металлическая бочка (из нержавейки или алюминия);
  • реле для зарядки аккумулятора;
  • реле заряда лампы (например, автомобильное);
  • полугерметичный выключатель;
  • вольтметр (можно взять автомобильный или от любого бывшего в употреблении измерительного устройства);
  • большая доза наружная (распределительная коробка);
  • мачта с высотой от 2 до 10 метров (можно сделать самостоятельно из труб ПВХ и металлических комплектующих для основания);
  • провода;
  • четыре болта марки М6;
  • 2 хомута или нержавеющая проволока (для крепления к мачте).

Основные инструменты:

  • Ключи;
  • Отвертка;
  • Дрель со сверлами;
  • Кусачки.

Мачта

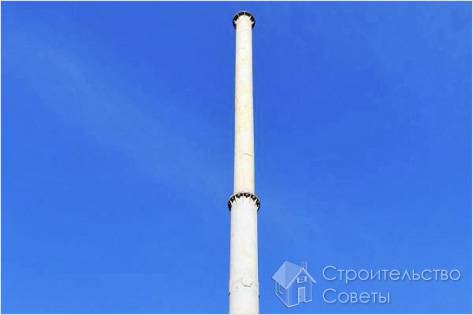

Мачта для ветрогенератора

Перед установкой конструкции мачты заливают фундамент по объему сечения трубы и основания, с учетом нюансов климата и грунта на участке. Мачту с ветродвигателем устанавливают после достижения бетонной смеси максимальной прочности (должно пройти не меньше недели). Менее надежным вариантом является простое зарывание мачты в грунт на полметра с использованием растяжек.

Ротор

Ротор для ветрогенератора

Далее делают ротор и переделывают шкив (фрикционное колесо с канавкой или ободом по окружности, передающее движение канату или приводному ремню) генератора. Выбирают диаметр ротора, исходя из среднестатистической скорости ветра. Диаметр ротора подбирают по среднегодовому показателю скорости ветра. По факту, до скорости 6-7 м/с производительная мощность у ротора 3 м будет выше.

Лопасти

Лопасти для ветрогенератора

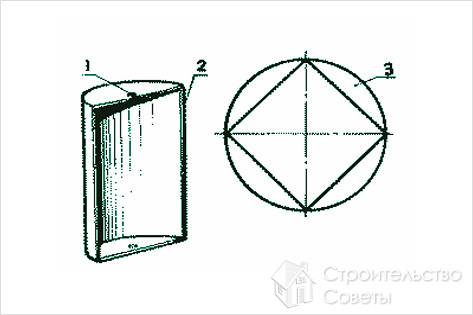

Бочку нужно разделить на 4 абсолютно равные части при помощи маркера и рулетки. Далее вырезают будущие лопасти болгаркой или ножницами по металлу. Их крепят болтами к днищу и шкиву.

Места для болтов измеряют очень точно, чтобы в дальнейшем не приходилось постоянно регулировать вращение.

На бочке отгибают лопасти, это нужно делать аккуратно, чтобы избежать слишком резких порывов при потоке ветра.

Соединение элементов

На следующем этапе присоединяют провода к генератору и собирают цепь в дозе. Крепят генератор к мачте, фиксируют провода к генератору и мачте. Затем соединяют в цепь генератор и подсоединяют в цепь аккумулятор. Подключают нагрузку при помощи проводов (сечением до 2.5 кВ). Скорость вращения устройства задается степенью изгиба лопастей. Такого ветрогенератора должно хватить для полного энергообеспечения дачи или загородного дома.

Увеличение выработки электроэнергии

Учтите, что увеличение мачты до 20-25 м может повысить среднюю скорость ветра до 30%. При этом выработка энергии возрастает в 1,5 раза. Также к приёму прибегают при пониженной скорости ветра (менее 4 м/с). При высокой мачте деревья и дома не будут препятствовать работе ветрогенератора.

Видео

В этом ролике хозяин самодельного ветрогенератора рассказывает о том, как собирал конструкцию.
