Вальцы для профильной трубы

Каждый человек хоть раз в жизни так или иначе сталкивается с ремонтом или монтажом труб, при этом большинство привыкли видеть их прямолинейной формы, и мало кто догадывается о том, что их можно изгибать так как необходимо. Правда, для этого нужно иметь специальное оборудование.

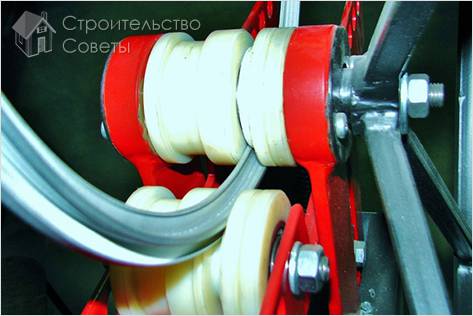

Вальцы

Вальцы – это специальный станок, с помощью которого вы можете изогнуть трубы так, как вам это необходимо. Подобное оборудование можно приобрести или изготовить самостоятельно, при этом второй вариант является более распространенным среди обычных людей.

Виды вальцов

Ручные – удобны и практичны, такой станок имеет сравнительно небольшие габариты, а потому у человека, который планирует ими воспользоваться, не возникнет сложностей с их размещением и установкой. Немаловажно и то, что эти вальцы не требуют подключения к электрической сети. Такой вид состоит из станины, подающих валец, которые между собой соединены цепной передачей и струбцин. Также они оборудованы специальной передающей трубой, которая производит деформацию и с усилием загибает ту, которую необходимо.

Ручной трубогиб

Недостатки такого вида инструмента напрямую связаны с их ненадежной конструкцией. Кроме того, человек, работающий за таким станком, должен применять максимум усилий, что не всегда удобно, и не каждый может похвастаться развитой мускулатурой. Именно поэтому на производстве такими станками не пользуются: они пригодны только для минимального количества заготовок.

Электрические – считаются наилучшими по количеству производимых деталей, так как трубу, которую вставил человек, протягивает через область деформирования электрический мотор, а потому и конечный результат обработки наступает очень быстро. По своей конструкции они очень близки к ручному виду, вот только для подачи трубы установлен специальный двигатель, а все оборудование в целом работает с помощью электрического мотора. Данный вид оборудования используется на производстве, и достаточно хорошо себя зарекомендовал среди потребителей.

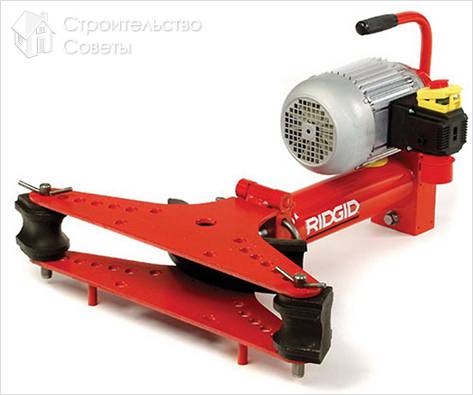

Электрический прибор

Гидроприводные – отличаются от всех вышеописанных видов своей большой мощностью и считаются наилучшими. Как говорят профессионалы, это настоящий монстр, среди подобных агрегатов. Однако даже несмотря на столь положительные характеристики, это оборудование имеет один существенный недостаток, который напрямую связан с его весом. Установив единожды гидравлические вальцы, вам самостоятельно вряд ли удастся их сдвинуть с места, вполне возможно, что для этого вам придется воспользоваться дополнительной техникой.

Станок для домашнего использования

Для домашнего использования

Если вы самостоятельно занимаетесь теми или иными ремонтными работами, которые напрямую связанны с трубопроводом, то сделать самодельные вальцы для профильной трубы будет не так тяжело.

Станок для гибки профилированных труб своими руками собрать не сложно, главное, в подобных работах придерживаться определенных правил. Прежде всего, подготовьте все необходимые для сборки комплектующие материалы. Для этого вы можете использовать любые подручные комплектующие, которые имеются практически у каждого домашнего мастера.

Поэтапная сборка:

  • Станину лучше всего изготавливать из трубчатого каркаса, если у вас его нет, то воспользуйтесь швеллером.
  • Деформирующую часть соберите из каркаса, который имеет форму буквы П, а на его верхнюю часть наварите гайку. При этом вам необходимо будет использовать струбцину, которая имеет резьбу. Далее вверните в шпильку подходящую по диаметру гайку, на ее конец приварите пятку круглой формы. Также вы можете воспользоваться гидравлическим домкратом. Если вы воспользовались таким способом, то расположите его под станиной, при этом деформация станет передаваться при помощи поступающего давления на находящиеся сверху вальцы подачи.
  • Для того чтобы сделать механизм подачи, постарайтесь найти цепь, которая могла остаться у вас от использования велосипеда. Если у вас такая имеется, то одну ее звездочку прикрепите на деформирующий вал, а вторую на ведомый. Далее вам необходимо натянуть цепь, проверить ее и только потом приваривать ручку.
  • Чтобы выточить сами вальцы, воспользуйтесь самой обычной сталью, правда, после вам необходимо будет ее закалить.

Комплектующие в обязательном порядке должны быть намного прочнее, чем профилированная труба, которую вы станете гнуть.

  • Чтобы закрепить элементы, вам необходимо будет приобрести или найти подшипники качения, которые нужно прикрепить к станинам расположенным на стаканах.

Как видите, собрать самостоятельно необходимое для изгиба профилированных труб оборудование не так сложно, при этом порой достаточно просто включить свою фантазию и подумать, какой материал использовать и чем его можно заменить. Тогда у вас все получится. Стоит отметить, что вы должны быть готовы к тому, что станок, изготовленный самостоятельно, не сможет справиться с большим объемом работ.

Видео

Предлагаем вашему вниманию видеоролик о работе самодельных вальцов.
