Монтаж трубопроводов из ПНД своими руками

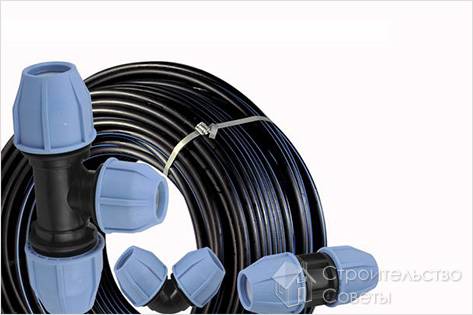

Монтаж трубопроводов ПНД

Лидирующее место на рынке материалов для устройства систем водоснабжения, канализации, дренажа, электрических сетей и сетей телекоммуникаций занимают трубы из полиэтилена низкого давления, так называемого ПНД. Монтаж трубопроводов из ПНД своими руками сделать несложно. К тому же сам материал обладает массой преимуществ.

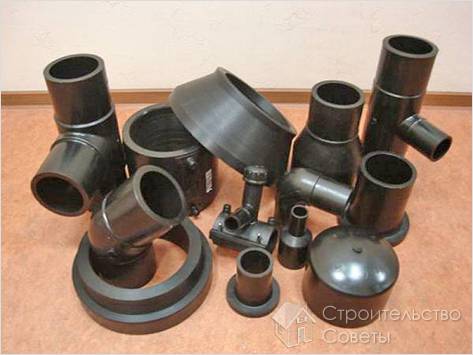

Комплектующие к трубам ПНД

ПНД — надежный и долговечный материал, который не боится коррозии, устойчив к воздействию агрессивной химической среды, Кроме того он имеет хорошую пластичность, размягчается при температуре выше +80.°С, имеет диэлектрические свойства, легко режется. Благодаря этим качествам значительно сокращаются затраты и время монтажа. С их помощью в домашних условиях, при правильном соблюдении технологии установки, можно самому сделать канализацию или водоснабжение жилого помещения.

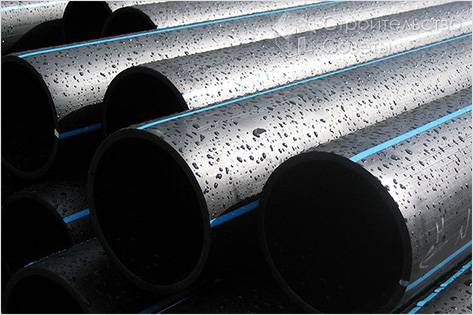

Трубы ПНД

Строительство систем водоснабжения и канализации в частном доме или квартире собственными руками осуществляется с использованием разъемных соединений с помощью муфт и фитингов.

Для устройства водоснабжения в доме наиболее часто применяется трубы диаметром от 16 до 25 мм с использованием латунных или пластмассовых фитингов компрессионного типа.

Трубы большого диаметра

При устройстве канализации используют трубы ПНД диаметром от 90 до 160мм, соединяя их муфтами с уплотнительными кольцами.

Подготовительные работы

Прежде чем начать монтаж трубопроводов из ПНД своими руками, проводятся некоторые подготовительные работы. А именно:

  • Необходимо измерить протяженность будущей трассы, определить количество поворотов и перепадов.
  • Рассчитать необходимое количество материала.
  • Приготовить необходимый набор инструментов.
  • Отключить воду.
  • Спаять соединительный фитинг с той частью металлической трубы, к которой будет подсоединяться заменяемая часть системы (если подсоединение идет к старой металлической системе).
  • Произвести нарезку труб на куски нужной длины под углом 90 градусов, используя труборез или ножовку по металлу. Концы обязательно зачистить.
  • На концах труб, где это необходимо, произвести нарезку резьбы с помощью плашек.

Соединение труб с помощью фитинга

Соединение труб с помощью фитингов

Теперь можно начать монтажный процесс. Для этого нужно вставить трубу в фитинг до расчерченной предварительно отметки. Перед соединением, для более жесткого соединения на резьбу наматывается лента ФУМ. После того как труба вставлена в фитинг, надевается накидная гайка и цанга, устанавливается уплотнительное кольцо. Затем гайка затягивается до упора. Обязательно нужно проверить качество соединения с помощью воды.

Соединение труб с помощью муфты

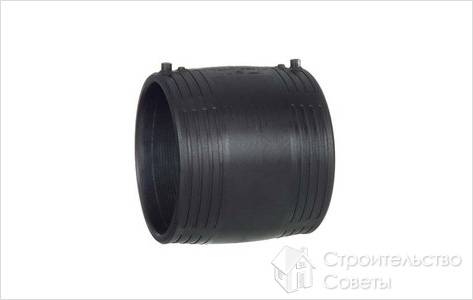

Соединение труб муфтой

Для соединения труб ПНД с помощью муфт сначала обрезают концы труб под прямым углом. Затем приставляют соединительную муфту к трубам и отмечают на них глубину посадки муфты на трубу. После этого внешние края труб и внутреннюю часть муфты смазывают и надвигают муфту до предела на трубу. Затем, устроив трубу по единой продольной оси, надвигают муфту на вторую трубу до отметки.

Разводка труб

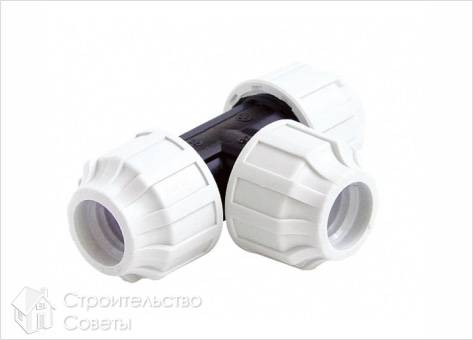

Тройник для труб ПНД

Разводка труб может выполняться с помощью коллектора или тройников. В случае выхода из строя любого сантехнического прибора коллектор легко отключить. Если разводка системы сделана с помощью тройников, то возле сантехнических приборов нужно предусмотреть устройство запорных кранов для перекрывания воды. Делая разводку труб в стенах, нужно сделать штробу с помощью болгарки. Штроба должны быть значительно больше диаметра трубы. Трубу необходимо уложить в утеплитель и канавку заделать раствором.

Крепление труб

Трубы к стенам крепятся с помощью хомутов. Для более надежной фиксации они устанавливаются под каждой муфтой.

Расстояние между хомутами по горизонтали должно равняться 10 диаметрам проложенной трубы. Расстояние по вертикали может составлять от 1 до 2 метров. Трубы от стен располагаются на расстоянии не меньше 4 мм.

Для того чтобы в трубах не возникало внутреннее напряжение, предусматриваются жесткие и нежесткие крепления. Для устройства жесткого крепления используются звукопоглощающие хомуты с уплотнительной прокладкой из резины. Для плавающего крепления используются хомуты без наличия такового уплотнителя. При этом болты держателей затягиваются таким образом, чтобы размер хомута изнутри был немного больше внешнего диаметра. Это будет способствовать свободной подвижности трубопровода.

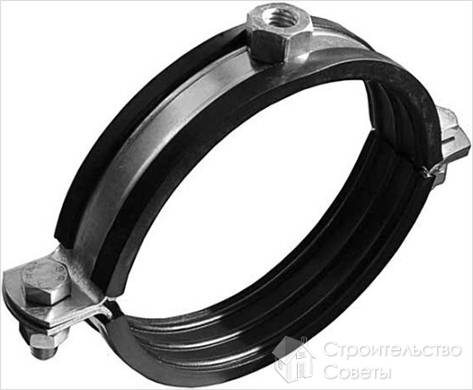

Хомуты для труб ПНД

Если соблюдать технологию монтажа, то системы водоснабжения и канализации, смонтированные своими руками, прослужат очень долго и уход за ними не составит труда.

Использование компрессионных фитингов и уплотнительных муфт позволяет с легкостью монтировать как новые системы, так и ремонтировать существующие. С такой работой может справиться любой, желающий сэкономить средства и при этом создать комфортные условия проживания для своей семьи.

Видео

Это видео покажет, как соединять трубы муфтой.
