Как сделать молниеотвод

Содержание статьи

Как сделать молниеотвод

С давних времен удары молний всегда вселяли в людей страх, и они с помощью молитвы пытались отвести от себя эти «испепеляющие стрелы». Благодаря Бенджамену Франклину, открывшему в 18 веке электрическую природу молнии и разработавшему громоотвод, появилась надежная защита строений от разрушительного воздействия молний. Если своевременно не принять меры по молниезащите вашего дома, то в любой момент во время буйства грозы могут возникнуть следующие неприятные последствия:

  • пожар;
  • поражение электрическим током;
  • разрушение строений и конструкций;
  • возникновение электромагнитной и электростатической индукции может вызвать пожар, короткие замыкания или привести к поломке бытовой техники.

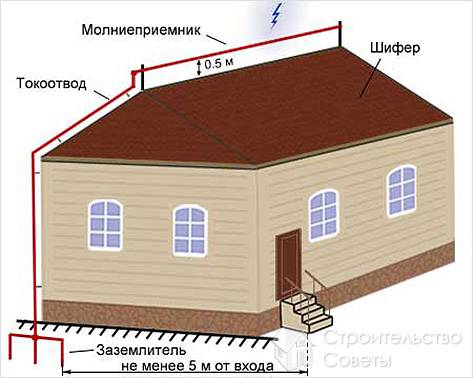

Монтаж молниезащиты

Чтобы обезопасить свой дом и всех членов своей семьи, следует заблаговременно позаботиться о молниезащите. А для этого вам необходимо получить основу знаний о том, как сделать молниеотвод, чтобы затем, в соответствии с рекомендациями, грамотно выполнить его монтаж.

Конструкция молниезащиты

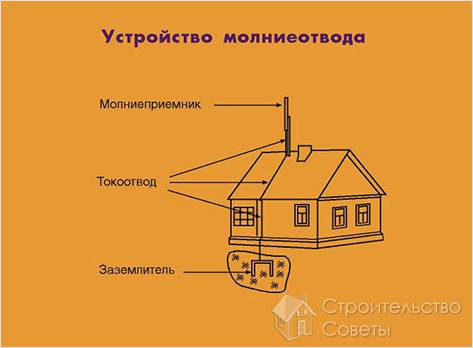

Устройство молниеотвода

Согласно современному действующему стандарту, определяющему требования к молниеотводам, их конструкция состоит из следующих основных частей:

  • молниеприемника, принимающего удар молнии;
  • токоотвода, проводящего ток к заземлению;
  • заземления, отводящего электрический потенциал в землю.

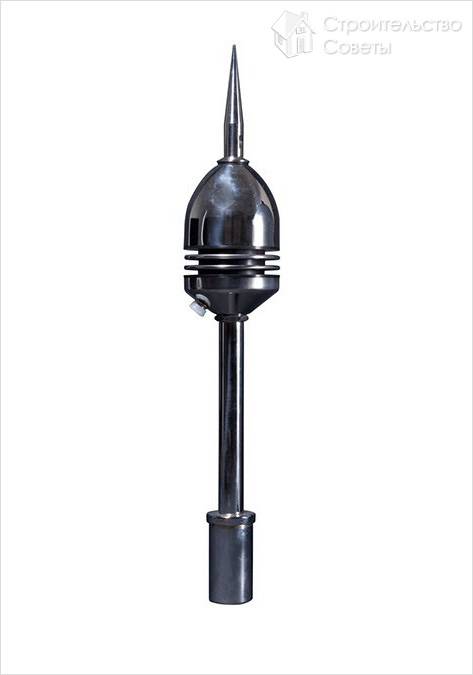

Молниеприемник

Молниеприемник

В зависимости от конструкции, молниеприемник бывает:

  • Стержневой. Является металлическим стержнем (трубкой, уголком, прямоугольником) длиной от полуметра до 2-х метров и сечением свыше 100 мм².
  • Линейный. Представляет собой трос с сечением более 5 мм, натянутый вдоль конька дома на высоте не меньше полуметра, крепящийся на деревянных стержнях. Каждый конец троса необходимо соединить с заземлителем. Такая конструкция подходит для защиты зданий с шиферной или деревянной крышей.

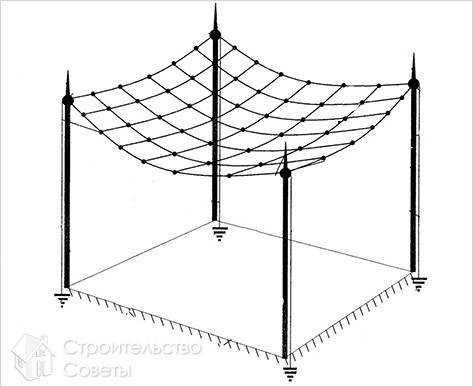

Сетчатый молниеотвод

  • Сетчатый. Представляет собой сетку, изготовленную из арматуры или проволоки, толщиной 6 мм и с ячейкой 3-12 м. Монтаж сетки также производят на полуметровой высоте над уровнем кровли. Соединение с токоотводом, идущим к заземлителю, необходимо выполнять в нескольких точках.

Токоотвод

Токоотвод

Наиболее распространен вариант изготовления токоотвода из толстой проволоки диаметром не менее шести миллиметров. При ударе молнии проволока такого диаметра не будет нагреваться.

Заземление

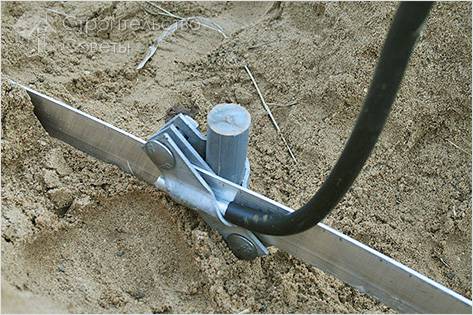

Заземление молниеотвода

В качестве заземлителей чаще всего используются стержни, изготовленные из гладкой арматуры, вбиваемые в землю на глубину примерно до двух метров, на расстоянии пяти метров от входа в дом. Стержни соединяют (сваривают) между собой прутьями из того же материала. Вершины стержней должны быть заглублены на полметра от уровня грунта. Используя сварку или болтовые соединения, необходимо надежно соединить токоотвод с заземлением.

Предлагаем вам посмотреть сюжет о разновидностях молниеотводов.

Обслуживание

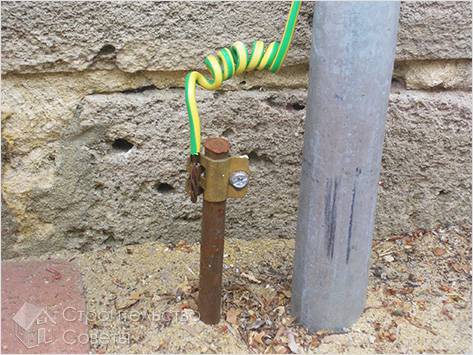

Обслуживание молниеотводов

Перед наступлением весенних сезонных гроз следует производить профилактический осмотр молниеотводов. Также необходимо регулярно контролировать влажность грунта в месте заземления. Чем суше грунт, тем хуже он проводит электрический ток. Поэтому, чтобы обеспечить хорошую проводимость, периодически следует увлажнять грунт.

Хороший результат дает использование соляного раствора или увлажненного древесного угля, обладающих способностью отлично проводить ток. Примерно раз в три года контролируйте надежность контакта токоотвода с заземлением (на отсутствие ржавчины, грязи). По результатам проведения контроля необходимо будет защитить от влаги места несварных соединений: замотать изолентой и дополнительно наложить слой гидроизоляционного материала.

Из-за воздействия коррозии очень важно контролировать состояние (толщину) штырей–заземлителей и по мере необходимости заменять их новыми.

Грамотно изготовив молниеотвод, вы сможете быть уверены в надежной защите вашего дома от возможного воздействия такого опасного природного явления, как молния.

Видео

Данный видеосюжет демонстрирует процесс монтажа молниезащиты.
