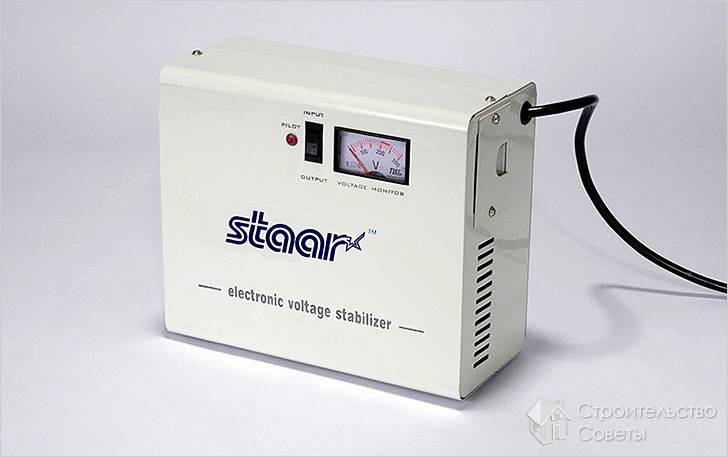

Как выбрать стабилизатор напряжения для газового котла

Как выбрать стабилизатор напряжения для газового котла

Современные газовые котлы помогают существенно сократить расходы на энергоноситель, при этом полноценно обогревая помещение. За счет чего достигается такой эффект? Не только из-за использования более современных технологий при изготовлении самого котла, но и за счет того, что всеми процессами управляет электроника, которая может быть выведена из строя при скачке напряжения. Поэтому необходимо позаботиться не только о защите самого котла, но и о его стабильной работе. В этой статье мы расскажем, как выбрать стабилизатор напряжения для газового котла, какое устройство лучше всего подойдет для этих целей, а какое лучше не приобретать, и как этим оборудованием правильно пользоваться.

Что такое стабилизатор

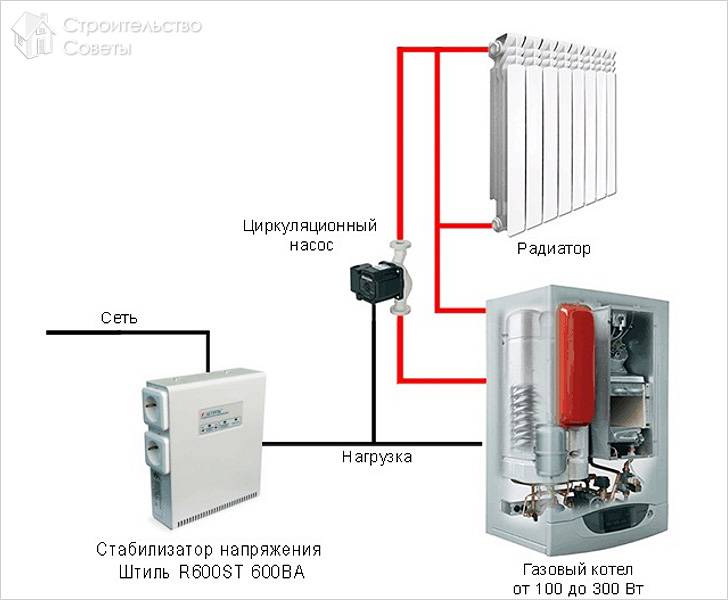

Подключение котла через стабилизаторПодключение котла через стабилизатор

Чтобы понять, что такое стабилизатор для газового котла, и какие функции он выполняет, достаточно вникнуть в его название – он стабилизирует напряжение, повышая или понижая его до нужного уровня. Благодаря этим действиям, электроника котла не только не перегорает, но и работает более стабильно. Итак, установив стабилизатор, вы не только сбережете котел от многих непредвиденных поломок, связанных со скачками напряжения, но и продлите срок его службы, при этом сэкономив некоторое количество электроэнергии.

Стабилизатор не только регулирует напряжение на выходе, но и корректирует частоту тока.

Виды устройств

Виды стабилизаторовВиды стабилизаторов

Существует несколько разновидностей прибора, хотя все они называются стабилизаторами. Рассмотрим их виды, особенности и принцип работы.

Электромеханические (сервоприводные)

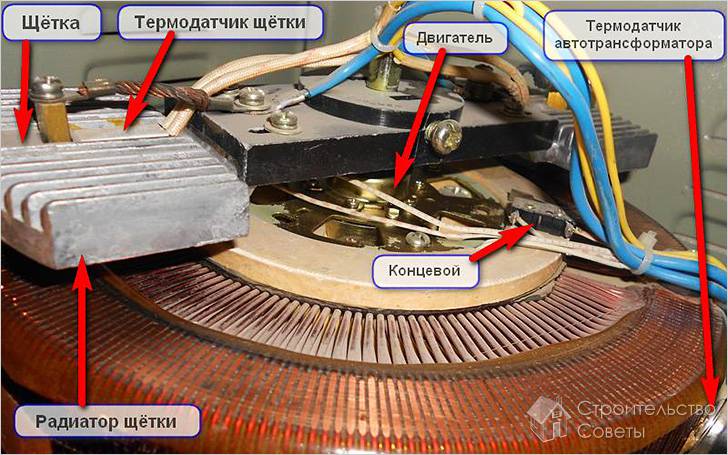

Электромеханический стабилизаторЭлектромеханический стабилизатор

В такого рода стабилизаторах регулировка напряжения выполняется за счет токосъемной щетки, которая движется по обмотке трансформатора. В зависимости от того, высокое или низкое напряжение в сети, электродвигатель перемещает щетку по круглому сердечнику трансформатора по часовой стрелке, или наоборот.

Обратите внимание! Людям старшего возраста легче будет представить работу прибора, вспомнив, как раньше они регулировали напряжение для телевизора, выполняя регулировки вручную. Новый стабилизатор отличается только тем, что регулировка выполняется электродвигателем в автоматическом режиме.

Преимущества

  • Работает в достаточно широком диапазоне напряжений (120‒300 В).
  • Устойчив к перегрузкам.
  • Поддерживает заданное напряжение с небольшим отклонением (не более 3%).
  • При качественном исполнении имеет достаточно большой срок эксплуатации.
  • Низкая стоимость.

Недостатки

  • Эксплуатация возможна только в теплом помещении и при небольшой влажности.
  • Периодически нужно менять токосъемную щетку. Если скачки напряжения существенны и происходят очень часто, то вполне возможно, что щетки хватит на срок не более 1 года. В среднем замена выполняется раз в 3 года (максимум 5 лет).
  • Скорость срабатывания тоже оставляет желать лучшего. В том случае если произошел резкий и существенный скачок напряжения, то он может не успеть сработать, что приведет к перегоранию деталей платы управления котлом.
  • Поскольку привод электромеханический, то прибор не будет бесшумным, так как постоянно запускается электродвигатель. Справедливости ради стоит отметить, что шум небольшой, но в ночной тишине будет отчетливо слышен.
  • Возможно появление запаха гари. Он может исходить как от самой щетки, так и от сгорающей на обмотке трансформатора пыли.
  • Такой стабилизатор не должен находиться в одном помещении с котлом и другими газовыми приборами, так как при движении токосъемника по обмотке в этом месте возможно искрообразование.

Релейные

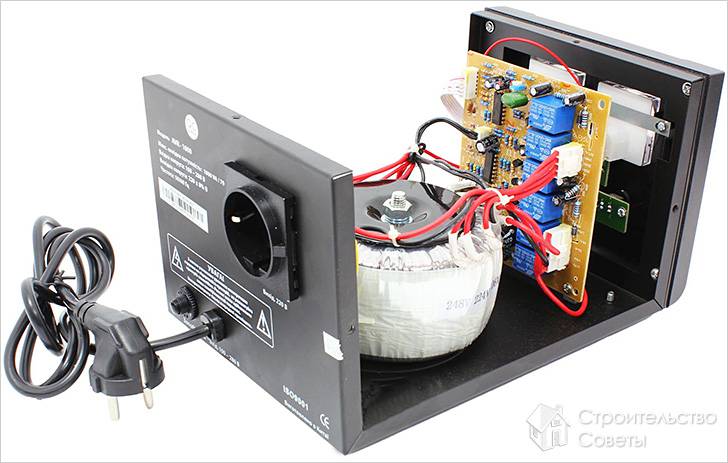

Релейный стабилизаторРелейный стабилизатор

В устройстве этого стабилизатора нет движущихся частей, но стоит он на порядок дороже рассматриваемой ранее модели. Управление осуществляется микропроцессорами.

Преимущества

  • Достаточно высокое быстродействие (100 мс).
  • Также может работать в достаточно широком диапазоне напряжений (135‒315 В).
  • Не страшны частые и резкие перепады напряжения.
  • Не самая высокая стоимость.
  • Прибор легкий и компактный.

Недостатки

  • Точность выходного напряжения 7,5%.
  • Нужно быть точно уверенным, что такой стабилизатор будет работать с вашим котлом, поэтому еще до приобретения нужно проконсультироваться со специалистами.
  • В зависимости от типа использованных при его изготовлении реле может издавать громкие щелчки.
  • Сравнительно небольшой срок службы.
  • Более надежные и точные системы с защитой обойдутся недешево.
  • При переключении обмоток происходит небольшой скачок напряжения, что может досаждать в вечернее время, когда из-за этого освещение моргает.
  • Хотя этот прибор и не самый дорогой, все же нужно учитывать его немалую стоимость.

Тиристорные или симисторные

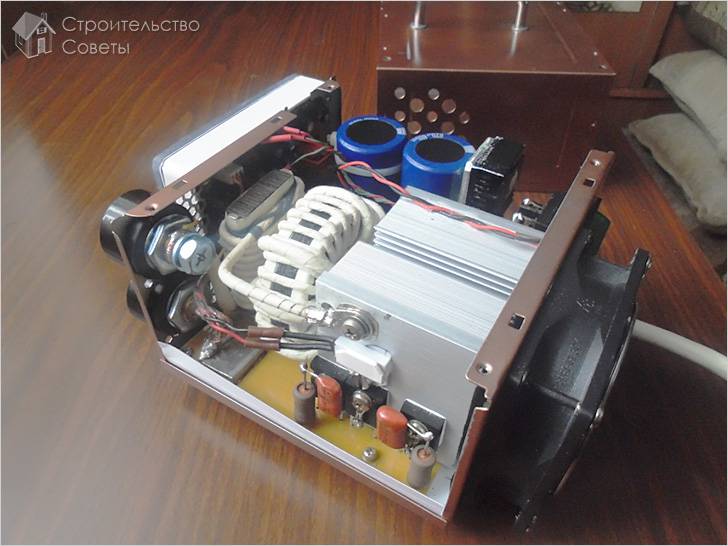

Тиристорный стабилизаторТиристорный стабилизатор

В этих стабилизаторах также нет движущихся деталей, но в нем нет и реле. Устройство состоит из полупроводников, поэтому все процессы выполняются в электронном режиме.

Преимущества

  • Прибор небольшого размера с малым весом.
  • Среди всех рассмотренных примеров стабилизаторов у него самая высокая скорость срабатывания (10‒20 мс).
  • Минимальные отклонения выходного напряжения (1‒2,5 %).
  • Абсолютная бесшумность.
  • Не реагирует на помехи в электросетях.
  • Не имеет ограничений периода эксплуатации.
  • Может работать в холодном помещении.

Недостатки

  • Прибор работает в небольшом диапазоне входного напряжения (120‒280 В). Отклонение сетевого напряжения в большую или меньшую сторону встречается.
  • При поломке ремонт будет дорогим.
  • Он очень дорогой.

По каким критериям выбирать прибор

Какой выбрать стабилизатор напряженияКакой выбрать стабилизатор напряжения

Обратите внимание! Производители котлов настоятельно рекомендуют не подключать в одну цепь питания электронику отопительного прибора и дополнительно установленный в систему отопления циркуляционный насос.

Чтобы правильно выбрать подходящий прибор, нужно учесть некоторые факторы:

Какой разброс напряжения допустим для вашего котла

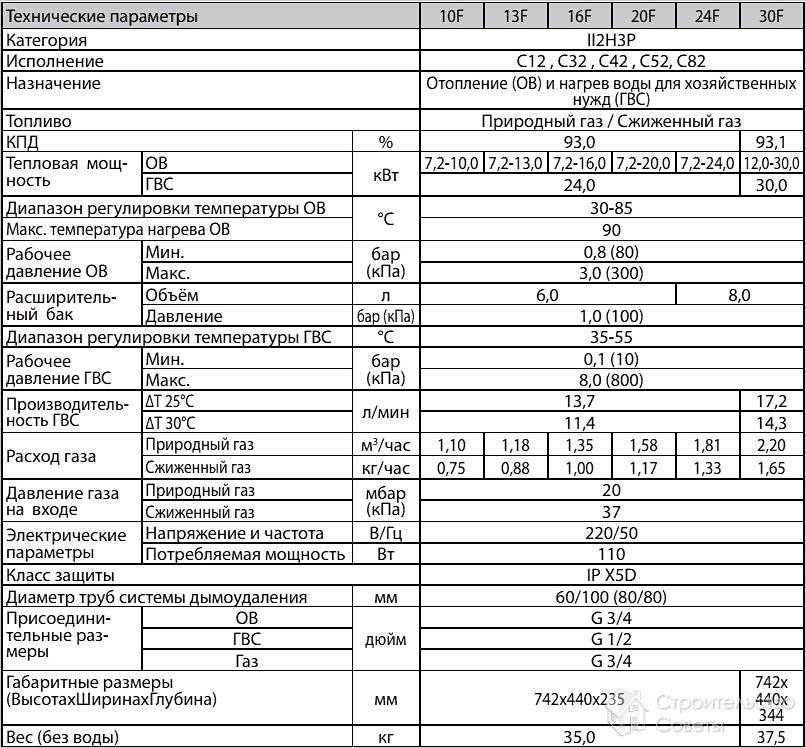

Технический паспорт газового котла
Технический паспорт газового котла

Эти параметры можно увидеть в паспортных данных котла. К примеру, электроника может работать и при напряжении 110 В, но циркуляционный насос не сможет запуститься, поэтому, если вами принято решение подключить всё электрооборудование через стабилизатор, придется учитывать все эти моменты. Вам понадобится стабилизатор с некоторым запасом по верхнему и нижнему пределу.

Обратите внимание! Если в паспорте изделия не указаны интересующие данные, то можно зайти на сайт производителя и посмотреть там. Часто на таких сайтах можно получить консультацию специалиста.

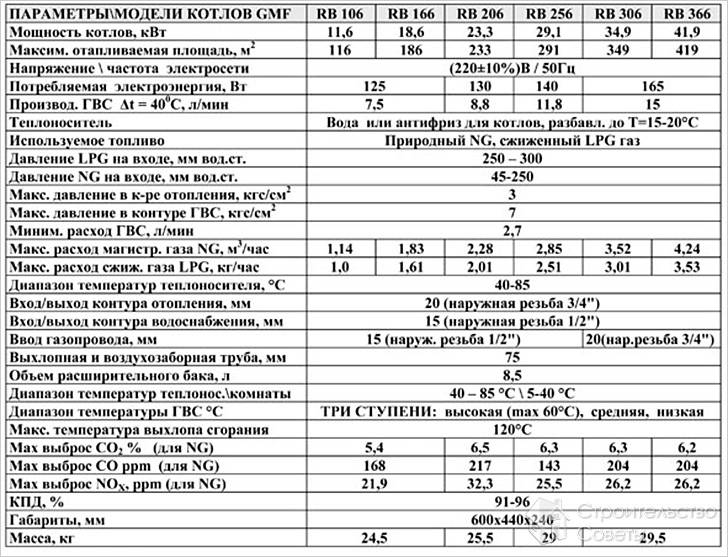

Разбег указан в процентахРазбег указан в процентах

В некоторых случаях можно увидеть данные разбега в процентах. Если напряжение указано таким образом 220±10%, то это значит, что допустимое отклонение в большую или меньшую сторону не должно быть более 10%, что в нашем случае составляет 22 В. Расчет будет таким: 220-22=198 (нижний предел), и 220+22=242 В (верхний предел). Приобретаемый стабилизатор должен обеспечивать работу котла, не выходя за пределы указанного диапазона напряжения.

Расчет максимально допустимой нагрузки

Выполнение расчетаВыполнение расчета

Вновь обращаемся к паспортным данным.

Обратите внимание! При рассмотрении паспортных данных котла нужно учитывать только данные энергопотребления, указанные в Вт. В кВт указана тепловая мощность котла. Если же все данные указаны в кВт, то вам нужны будут данные, начинающиеся с 0. К примеру, вместо 175 Вт может быть указано 0,175 кВт.

Сгоревшие платы котловСгоревшие платы котлов

Рассмотрим на примерах способы расчета мощности трансформатора.

  • К примеру, мощность потребления котла без встроенного насоса составляет 80 Вт. Выполним такой расчет: 80×3=240. Полученная цифра и есть минимальная мощность требуемого стабилизатора.
  • Если же котел с одним циркуляционным насосом мощностью 75 Вт, то расчет будет таким: (80+75×3)×1,3=604,5 Вт.
  • С двумя циркуляционными насосами (или 1 насос и 1 вентилятор): (80+75+75×3) ×1,3= 897 Вт.

Теперь немного пояснений относительно того, откуда в наших расчетах взялась цифра 3. Производитель указывает количество потребляемой прибором электроэнергии во время работы, но не указывает пусковой ток, который обычно в 3 раза больше. По этой причине стабилизатор нужно брать с такой поправкой. При подключенном насосе коэффициент умножается на 1,3, так как пусковой ток любого двигателя начинается с трехкратного увеличения, но может достигать и более существенных пределов. Для работы циркуляционного насоса этого будет достаточно.

Стабилизатор 1 кВтСтабилизатор 1 кВт

Обратите внимание! Как правило, стабилизатора мощностью 1 кВт хватает для большинства котлов.

Если нет желания тщательно высчитывать, то можно указанную мощность потребления котлом электроэнергии умножить на 5. В данном случае запас мощности стабилизатора никак не отразится на правильной работе котла.

Способ установки

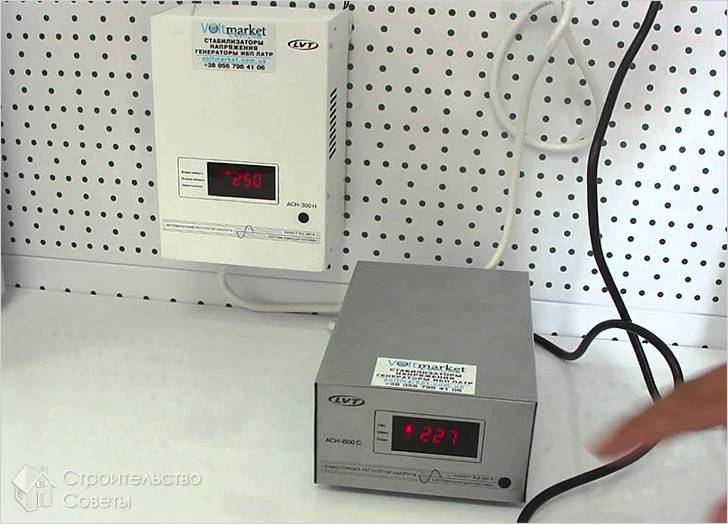

Настенный или напольный?Настенный или напольный?

Также нужно заранее продумать, где и как будет установлен стабилизатор.

Обратите внимание! Об особенностях и подходящем месте установки мы упоминали, когда рассматривали виды устройств.

Теперь рассмотрим как может быть установлен прибор, так как он может быть:

  • Напольным.
  • Настенным.
  • Универсальным.

Если первые два варианта строго предназначены для того, чтобы их закрепить на стене или поставить на полу, то для универсального не имеет значения, в каком положении он будет находиться.

Что касается стоимости прибора, то дешевле всех обойдется напольный вариант, а универсальный будет самый дорогой, поэтому его приобретение целесообразно только в том случае, если вы еще не определились с местом его установки.

Особенности выбираемого прибора

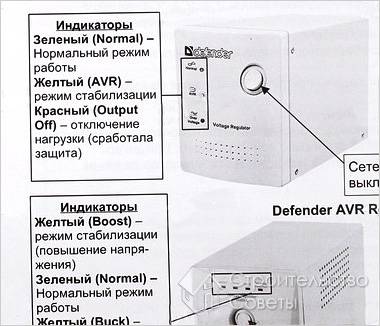

  • Указаны характеристики по защитеУказаны характеристики по защитеБыло бы мудро приобрести стабилизатор, в котором есть защита от перегрева, перегрузки и короткого замыкания.
  • Если в котле установлен циркуляционный насос, то на выходе стабилизатора должно быть синусоидальное напряжение, иначе двигатель насоса долго не прослужит.
  • Должен иметь функцию автозапуска при включении электроснабжения после его отключения, и выключаться, если напряжение выходит за пределы безопасности.

Не стесняйтесь задавать такого рода вопросы продавцу, ведь от этого зависит, будет ли правильным выбор.

Советы знающих людей

Специалист рассказывает о стабилизаторахСпециалист рассказывает о стабилизаторах

  • Если вы живете в районе, где проводка очень старая или же рядом возводятся новые дома, то полностью обезопасить котел от частых скачков напряжения можно будет только с помощью тиристорного стабилизатора.
  • Не спешите приобретать дешевый стабилизатор с функциями дорогого – это дешевая подделка, которая, в лучшем случае, долго не прослужит или станет причиной поломки котла, так как не сможет его защитить.
  • Обратите внимание на быстродействие модели – чем раньше сработает, тем больше вероятность, что успеет защитить котел при резком скачке напряжения.
  • Нельзя сказать, что всё китайское плохое, но нужно правильно выбирать. Убедитесь в том, что приобретаемый прибор изготовлен в заводских условиях, а не в подвале.
  • Стабилизаторы, размещенные на стене и не под котлом, как правило, служат дольше, так как на полу его можно повредить, что-то уронив на прибор. В случае протечки котла стабилизатор может залить водой, если он стоит на полу или висит под котлом.
  • Стабилизатор греется, поэтому его нельзя ставить в помещении, в котором очень жарко, закрывать коробом или прятать в шкафу – место должно быть таким, чтобы к прибору был доступ воздуха, температура которого не выше комнатной.

Правильный подход к выбору стабилизатора и его своевременная установка помогут сберечь котел и сэкономить электроэнергию. Кроме того, вы не будете иметь проблем, если во время гарантийного срока выйдет из строя котел, так как гарантийные обязательства действуют только в том случае, если выполнялись предписания изготовителя, в нашем случае – обеспечения качественного и стабильного электроснабжения газового котла.
