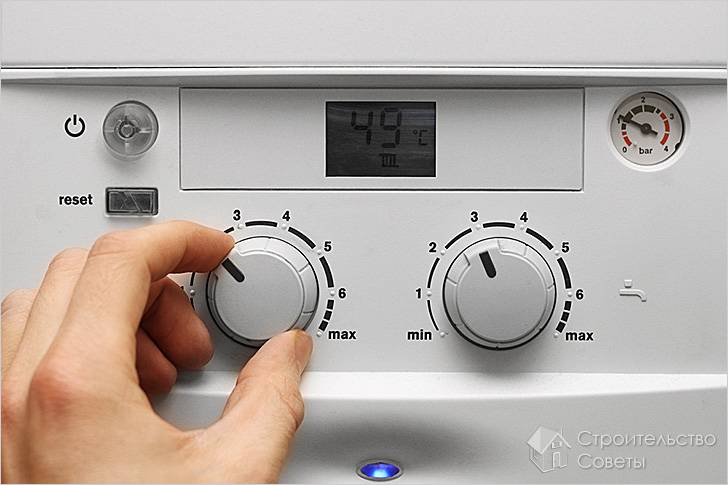

Двухконтурный газовый котел

Двухконтурный газовый котел

Двухконтурные котлы являются отличным решением для квартир и домов, поскольку они обеспечивают создание в жилых помещениях оптимального отопления и горячего водоснабжения. Качественные и современные модели данного оборудования обладают удобной панелью управления и дисплеем, на котором легко можно увидеть все установленные настройки. Двухконтурный газовый котел выступает в качестве замены отдельно установленного водонагревателя и одноконтурного котла. Однако установка оборудования обладает определенными сложностями, поскольку приходится следовать многочисленным требованиям и правилам, а иначе пользоваться им будет небезопасно.

Конструкция двухконтурного котла

Схема котла
Схема котла

Устройство этого оборудования схоже с конструкцией одноконтурного. Здесь устанавливается газовая горелка, обеспечивающая нагрев теплообменника, через который проходит теплоноситель. Однако здесь имеется специфическое отличие – нагрев воды осуществляется не только для системы отопления, но и для водоснабжения. Это обусловлено тем, что в теплообменнике располагаются трубы для двух этих систем. Циркуляция воды осуществляется в противоположных направлениях, что улучшает показатель теплоотдачи. Поэтому важно правильно спроектировать и установить оборудование.

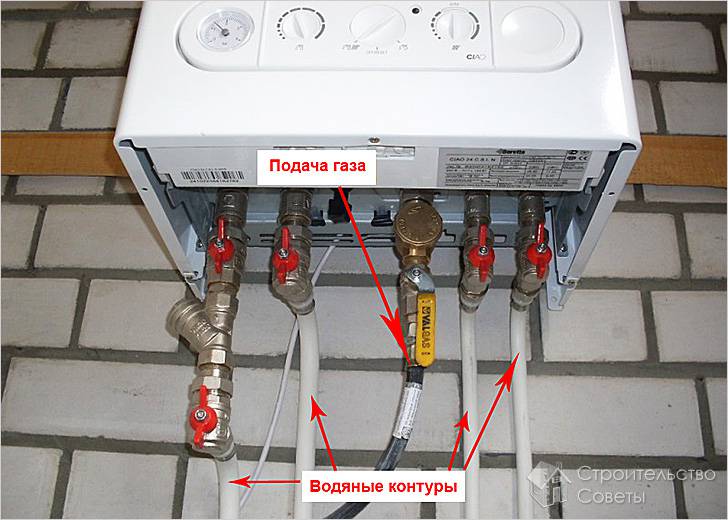

Подключение воды и газаПодключение воды и газа

Обратите внимание! Поскольку имеется два контура, то от котла отходит не две, а четыре трубы. Пятая труба обеспечивает подвод газа к оборудованию.

По каким нормам и требованиям производится монтаж

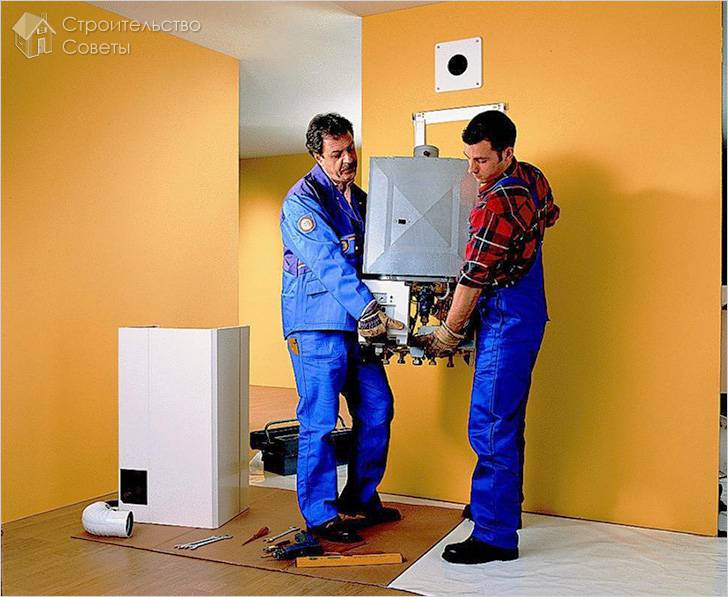

Монтаж котлаМонтаж котла

Установка и правильное подключение двухконтурного котла должны проводиться только в соответствии с определенными требованиями и условиями. Поэтому лучше всего обращаться с этими вопросами к специалистам. Если выполнить монтаж самостоятельно, но неправильно, придется выплачивать существенные штрафы. Допускается выполнять только некоторые простые действия.

Теперь рассмотрим, как подключить к отоплению и системе горячего водоснабжения двухконтурный котел.

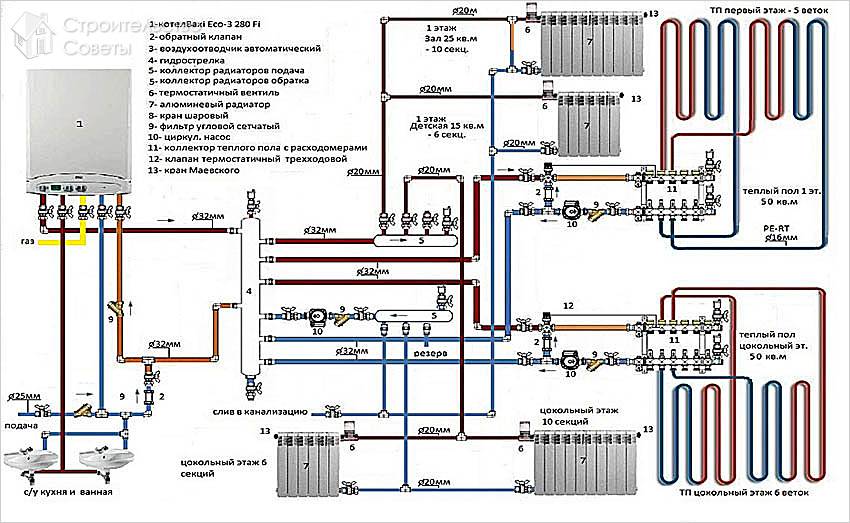

Схема подключения двухконтурного газового котла
Схема подключения двухконтурного газового котла

Основные требования, которые предъявляются к этому процессу:

  • В первую очередь должна быть составлена схема подключения.
  • Помещение, в котором будет располагаться устройство, не может быть меньше 4 м2, а высота потолков должна быть выше 2,5 м.
  • Проем двери в этой комнате должен быть по ширине больше 80 см.
  • Обязательно наличие в помещении проема окна, причем на 10 м2 помещения должен быть размер оконного проема в 3 м2.
  • Вентиляция обязана быть высококачественной и надежной, поскольку только она гарантирует безопасность и эффективность работы оборудования, причем площадь зависит от мощности оборудования, поскольку на 1 кВт его мощности должна приходиться площадь 8 м2.
  • Диаметр устанавливаемого дымохода также зависит от двухконтурного котла.
  • Дымоход должен выводиться через крышу и быть выше ее на 50 см.
  • Сифонный газовый шланг BAY FLEXСифонный газовый шланг BAY FLEXГазопровод должен проводиться только с помощью высококачественных металлических труб, а подключение к ним производится с применением гибких гофрированных труб из нержавеющего металла.
  • В котел в обязательном порядке должен устанавливаться особый автомат защиты.
  • В самой комнате, где будет стоять оборудование, устанавливается газоанализатор.
  • В подвале установка двухконтурного котла может осуществляться исключительно в частных жилых домах, а в квартирах единственным местом для установки является кухня или котельная, специально оборудованная для этих целей.
  • Непременно котел оснащается счетчиком.
  • Невозможно монтировать оборудование в помещении, в котором отсутствует подведенная холодная вода.
  • Установка должна осуществляться в комнате, в которой уже выполнены основные ремонтные работы, поэтому все стены должны быть тщательно выровнены.
  • Не допускается производить работы на покрытиях, являющихся возгораемыми, а также в коридоре или ванной комнате, на балконе или в комнатах, в которых отсутствуют оконные проемы.

Если следовать всем вышеуказанным требованиям и условиям, то можно осуществить установку двухконтурного газового котла очень быстро, получив на этот процесс соответствующее разрешение.

Какие документы надо получить

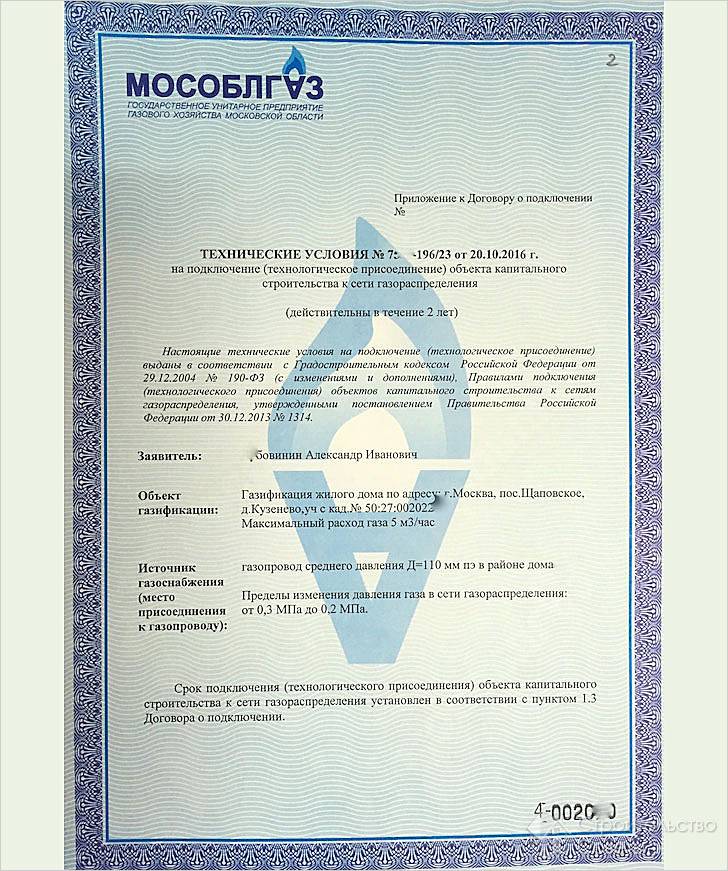

Технические условияТехнические условия

Установка должна проводиться исключительно при получении разрешительной документации от различных государственных учреждений. Выделяются следующие особенности:

  • Сначала получаются ТУ (технические условия) для подключения котла к газопроводу, для чего надо подать специальное заявление в газовую службу, причем в этом документе указывается предполагаемое количество потребляемого газа.
  • Разрабатывается проект будущей установки, который представлен в виде схемы монтажа самого оборудования и прокладки газопровода, а также указываются здесь все точки подключения, но разработкой занимаются специальные организации, обладающие необходимой лицензией на работу.
  • Готовый проект направляется в Горгаз или иную аналогичную организацию на согласование, причем этот процесс может длиться от одной недели до 3-х месяцев, поскольку здесь важна сложность самого проекта. Подается этот документ вместе с техническим паспортом устройства, инструкцией по его использованию, сертификатом соответствия и результатами экспертизы.
  • Если проект будет отклонен, то важно получить официальный отказ и список необходимых для внесения поправок, а после всех изменений будет получено одобрение на установку.

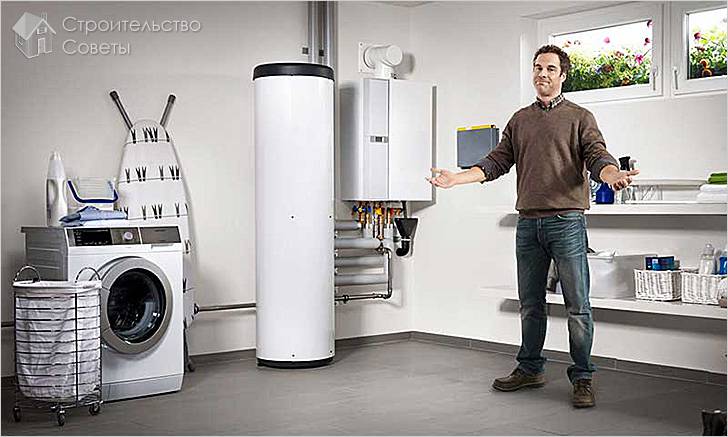

Всё готовоВсё готово

Таким образом, двухконтурный котел является качественным и оптимальным оборудованием для создания оптимального отопления и горячего водоснабжения в любом доме или квартире. Его установка – это сложный процесс, который выполняется только при соблюдении многочисленных требований и условий. Также для монтажа придется получить много разрешений от различных инстанций.

Видео

Посмотрите анимационное видео, в котором демонстрируется принцип работы двухконтурного котла:

В этом видео в общих чертах рассказывается об устройстве двухконтурного газового котла, возникающих проблемах и способах их решения:
