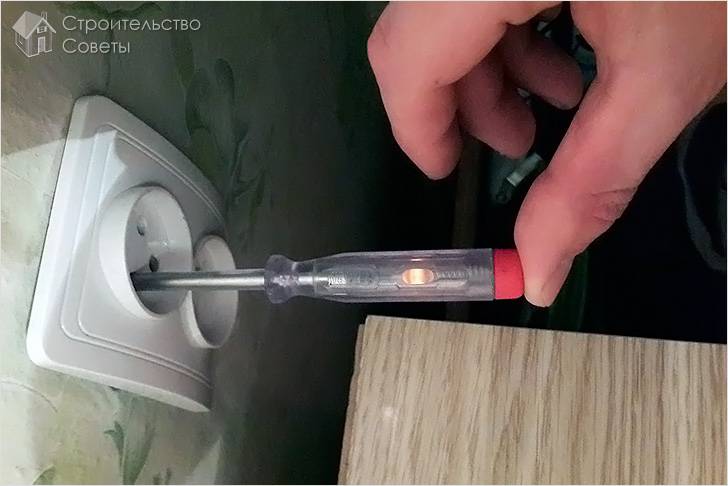

Как пользоваться индикаторной отверткой

Как пользоваться индикаторной отверткой

Удар током может привести к серьезным травмам и даже гибели. Поэтому во время ремонта важно придерживаться правил техники безопасности. Например, перед тем как приступать к работе с электричеством, важно обесточить проводку. Проверить отсутствие или наличие тока в проводах можно при помощи индикаторной отвертки. Чтобы избежать неприятностей от прикосновения к оголенным проводам, предлагаем ознакомиться с информацией о том, как пользоваться индикаторной отверткой.

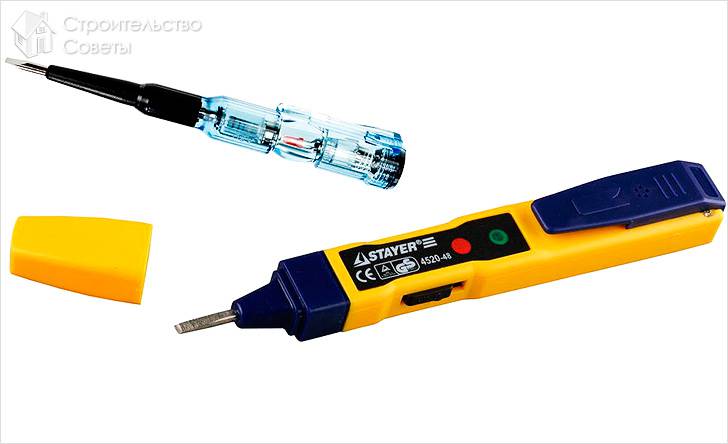

Разновидности приборов и их особенности

Разновидности приборов и их особенности

Индикаторная отвертка состоит из металлического жала, пластикового корпуса и контакта на рукоятке, проводящего ток. Корпус оснащен световым индикатором светодиодного и неонового типа. Кроме того, в корпус вмонтирован ограничивающий резистор. Существует несколько видов индикаторных отверток. Далее мы рассмотрим каждую из них по отдельности.

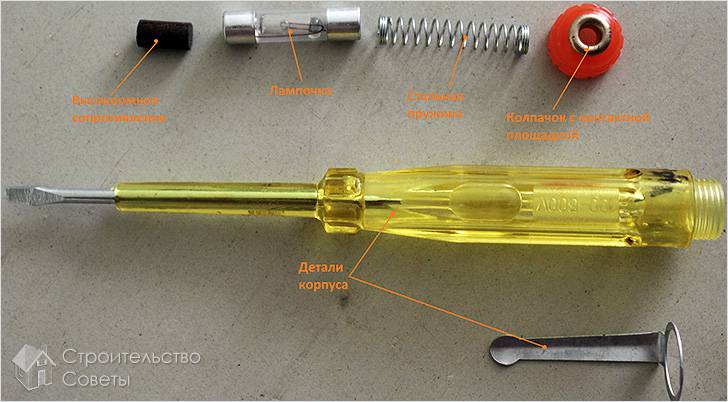

Без батареек

Без батареек

Самая простая отвертка. Ток в ней проходит через жало, поступает в ограничивающий резистор и неоновый индикатор. В конечном счете ток замыкается на человеке. Если не зажать металлический контакт, расположенный на рукоятке, то токопроводящая цепь не замкнется.

Обратите внимание! У такого типа отверток сопротивление тела человека является частью цепи лампочки. Работать индикатор будет только при прикосновении к верхнему контакту. Опасаться этого не стоит, так как напряжение в этом месте очень маленькое.

Преимущества:

  • Простота конструкции.
  • Доступная цена.
  • Нет необходимости осуществлять замену элементов питания.

Недостатки:

  • Этим устройством нельзя определить наличие обрыва токопроводящей цепи.
  • Уровень подсветки неоновой лампы довольно слабый, вследствие чего выполнить проверку напряжения менее 60 В невозможно.

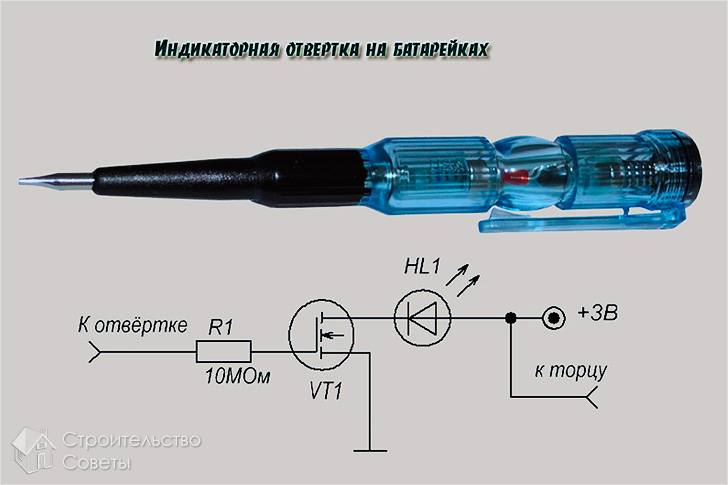

На батарейках

На батарейках

Отвертка, работающая от батареек, имеет яркую светодиодную подсветку. Чтобы проверить наличие тока, нужно просто коснуться жалом провода. Нет необходимости прикасаться к металлическому контакту.

С ее помощью определяется обрыв проводки. Для этого зажимается металлический контакт, при этом жалом нужно дотронуться до обесточенного провода. Свободной рукой следует дотронуться до второго конца провода. Если провод цел, то подсветка загорится, и наоборот.

Индикаторную отвертку этого типа можно использовать для поиска проводов под напряжением, находящихся неглубоко в стене или на поверхности. Так, вам нужно взяться рукой за жало, а рукояткой вести вдоль стены или проводов. Если светодиод загорается, то ток в проводах имеется, и наоборот. Это очень важно при проведении ремонтных работ, когда нужно пробить стену, а в ней скрыты электрические провода. Поэтому обязательно проверьте наличие проводки в стене.

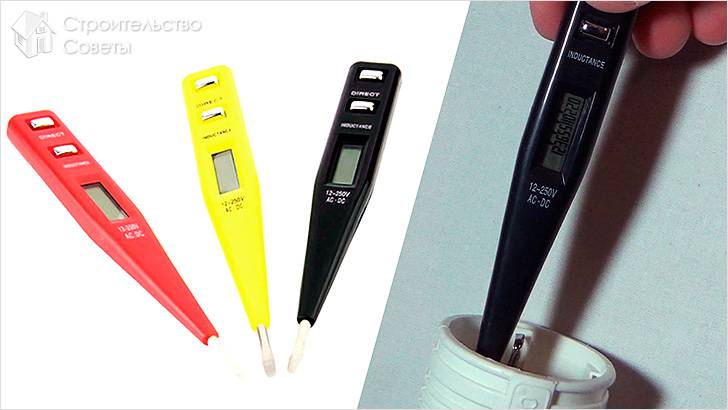

С дисплеем

С дисплеем

Такая отвертка появилась на рынке сравнительно недавно. В нее встроен ЖК-дисплей, который показывает величину напряжения в электрической сети, а также звуковая сигнализация. На отвертке с дисплеем даже можно переключать режимы работы. Благодаря этому устройство может отчасти выполнять функцию тестера.

Недостатки:

  • Специалисты утверждают, что для полноценных измерений такая новомодная отвертка не очень удобна.
  • Для проведения тестов все-равно лучше использовать обычный тестер.
  • Высокая стоимость.

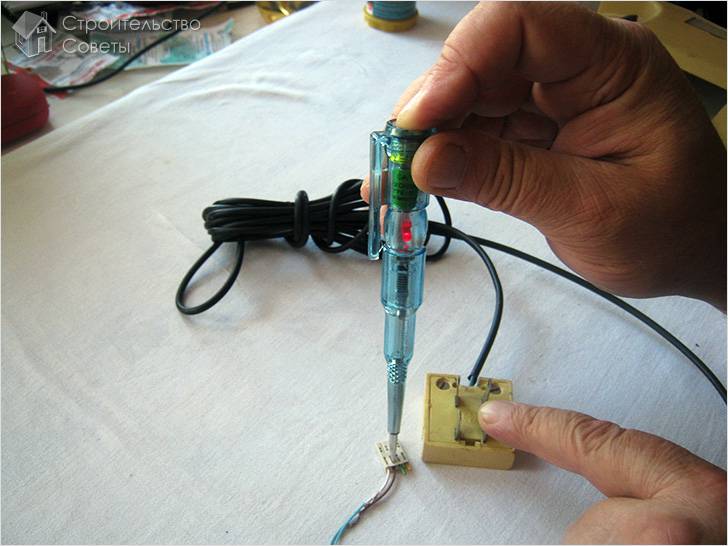

Как выполняется поиск фазы/нуля

Как выполняется поиск фазы/нуля

В первую очередь индикаторная отвертка предназначена для определения ноля и фазы при отсутствии цветовой маркировки жил. Для этого на электрическом щитке отключается электропитание. Дотронувшись жалом отвертки до проводов (согласно инструкции по использованию таких устройств, указанной в статье ранее) можно определить фазу/ноль. Если индикатор не светится, то это ноль, и наоборот. Как видно, определить фазу индикаторной отверткой довольно просто.

Обратите внимание! Для определения наличия тока в сети нужно прикоснуться жалом к разъемам розетки. Если индикатор светится, то напряжение присутствует, и наоборот.

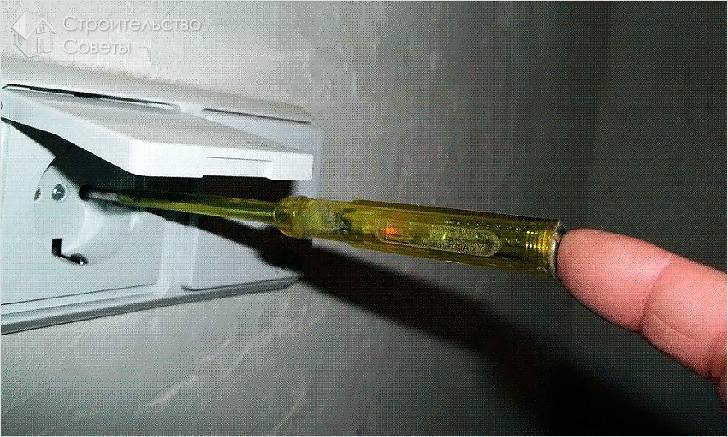

Как определить утечку тока

Как определить утечку тока

Индикаторная отвертка вам пригодится и в тех случаях, когда происходит пробой на корпус электрического прибора. Для этого поднесите жало отвертки к усику заземления в розетке. Если индикатор светится, то есть пробой или утечка.

После обесточьте все электрические устройства, поочередно включайте каждый из них и описанным выше образом проведите проверку утечки. Если индикатор не реагирует, то техника работает исправно, а если реагирует, то происходит утечка.

Если индикатор загорается на ноле, то в проводке отгорел нулевой проводник. Это значит, что в кабеле две фазы. В такой ситуации нужно без промедления отыскать причину неисправности, так как это опасно.

Обратите внимание! Если вы плохо разбираетесь в электрике, то в такой ситуации самое время вызвать специалиста, который определит последствия обрыва нуля в проводах и проведет ремонтные работы.

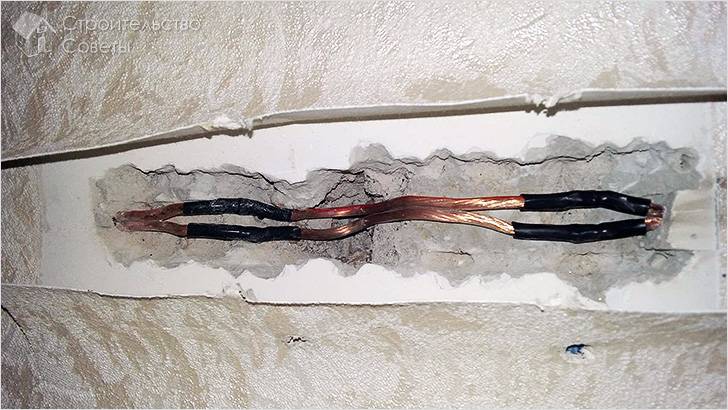

Поиск обрыва провода

Поиск обрыва провода

Бывает, что электричества нет в розетках в комнате, а на вводе ток есть. В таком случае нужно определить обрыв контакта. Примерную зону обрыва можно найти с помощью индикаторной отвертки. В согласии со схемой электропроводки в доме/квартире проведите жалом по месту укладки проводов в стене – от коробки к розетке. Индикатор не будет гореть на обрыве кабеля.

Также вы можете осуществить проверку целой линии проводки. Это позволит вам убедиться в наличии обрыва контакта. Для выполнения этой задачи понадобится отвертка с батарейкой. Обесточьте дом, возьмите в одну руку оголенный провод, а второй рукой прикоснитесь жалом отвертки к жиле. На обрыве индикатор не горит.

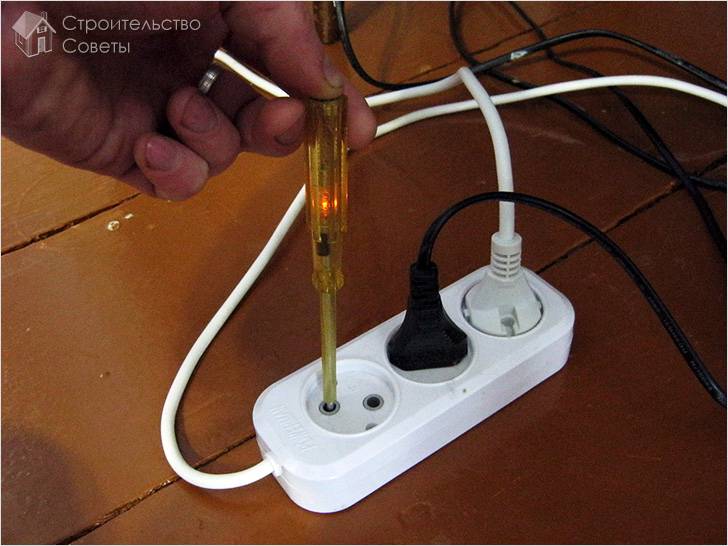

Проверка удлинителя

Проверка удлинителя

Чтобы проверить исправность удлинителя, отключите его от электросети и прочих устройств. Сделайте перемычку из провода, закоротите цепь. Для этого вставьте перемычку между гнездами одной из розеток.

Возьмите пальцем одной руки один из электродов вилки, а ко второму электроду прикоснитесь жалом отвертки. Лампочка горит – есть ток, и наоборот.

Обратите внимание! После проверки перемычку с удлинителя нужно снять. В противном случае при подключении к току произойдет короткое замыкание.

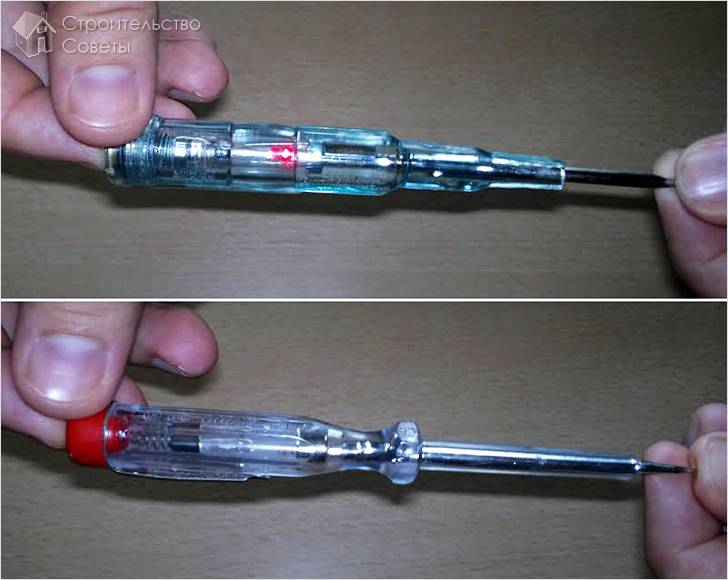

Проверка исправности отвертки

Проверка исправности отвертки

Индикаторная отвертка всегда должна быть исправна, так как ею нужно пользоваться для проверки тока. Так, на корпусе не должно быть трещин. Согласно технике безопасности, перед началом работы нужно проверять прибор на исправность. Для этого прикоснитесь к проводнику с током. Если отвертка с питанием, то прикоснитесь к жалу и пятаку рукоятки. Исправный инструмент будет светиться.

Обратите внимание! Отвертку с поврежденным корпусом следует заменить. Жизнь – дороже экономии. Если ваш прибор работает на батарейках, то своевременно осуществляйте их замену.

Ремонтировать поломанную отвертку, кажется, не стоит. Обусловлено это доступностью цены на новое устройство. При работе с электричеством будьте осторожны. Согласитесь, лучше повторно провести измерения, нежели пострадать от удара током. Если у вас все еще есть вопросы по этой теме, то обращайтесь к работающему на сайте специалисту.

Видео

В представленных видеоматериалах, вы сможете наглядно увидеть, как пользоваться индикаторной отверткой, а также ознакомиться с ее видами:
