Установка откатных ворот своими руками

Установка откатных ворот своими руками

Ворота с откатным механизмом являются сложной технической конструкцией, и их монтаж лучше доверить профессионалам. Но если вы хорошо владеете строительным инструментом и умеете читать чертежи, то установка откатных ворот своими руками будет зависеть только от вашего усердия.

Перед тем как приступить к монтажу, нужно ознакомиться с техническими требованиями, без соблюдения которых правильно установить откатные ворота не получится.

Все комплектующие и составляющие конструкции откатных ворот должны подбираться строго с соблюдением нормативных нагрузок, чтобы в последующем ворота не провисли.

Все механизмы, которые отвечают за качество работы, должны крепиться при помощи электросварки.

При открытии воротного полотна оно должно отходить во внутреннюю часть двора, и вам обязательно нужно предусмотреть столько места, чтобы оно полностью уходило за ограду.

Инструкция к работе

Инструкция по установкеИнструкция по установке

Составьте на бумаге план работ и перечень необходимых материалов и инструмента, чтобы в процессе установки откатных ворот вам не пришлось докупать что-либо.

Вам понадобятся:

  1. Данные о местности установки (глубина промерзания грунта для определения глубины основания).
  2. Полный набор металофурнитуры.
  3. Материал для обшивки каркаса.
  4. Необходимый инструмент.
Обратите внимание! Непосредственно перед разработкой плана вы должны определиться с параметрами подключения откатных ворот к электроприводу или сигнализации (если установка будет проводиться с такими параметрами).

Правила монтажа

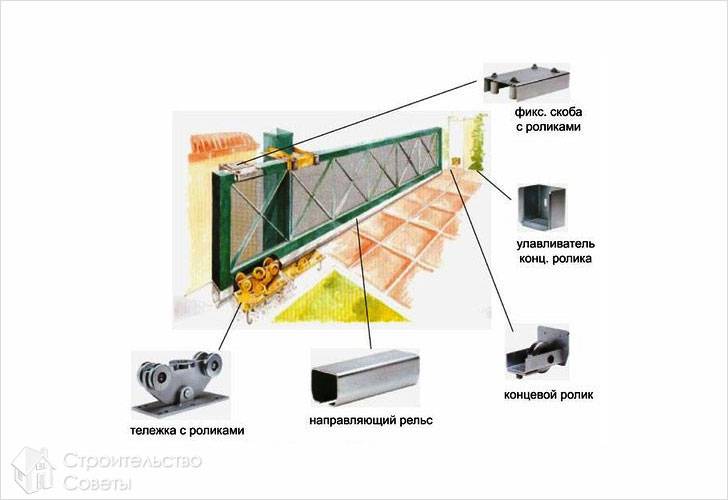

Детали механизма воротДетали механизма ворот

Далее мы по порядку разберем все нюансы самостоятельной установки откатных ворот. Для начала рассмотрим все этапы, которые вам придется провести строго по порядку.

  • Устройство фундамента. Потому как откатные ворота — это довольно сложный и тяжелый механизм, то для бесперебойной работы вам понадобится обустроить неглубокий фундамент.
  • Проводка электрокабеля. Это необходимо сделать, если ваши ворота будут работать от электропривода, или вы установите на ворота камеру слежения.
  • Установка роликового устройства.
  • Монтаж воротного полотна на прокатный механизм. Здесь производится навес ворот без регулировок.
  • Фиксирование фурнитуры, улавливающей створ ворот. После установки механизмов откатных ворот проводится регулировка ворот, и каждый ролик будет отвечать за плавность хода и качество движения полотна в прокатном механизме.
  • Монтаж автоматики (если она присутствует в ваших планах).

Правильно обустроенный фундамент – залог успешной работы

Фундамент для воротФундамент для ворот

Начинать работу по обустройству основания ворот нужно с планировки траншеи. В частности, нужно учесть следующие параметры:

  • от границы проема нужно отступить расстояние, равное половине ширины проезда;
  • в зависимости от конструкции ворот ширина фундамента подбирается индивидуально, к примеру, при размере полной конструкции ворот в 40 см, фундамент должен быть на 10 или 15 см шире в обе стороны;
  • в отличие от фундамента зданий мастера расходятся во мнении насчет его глубины, но большинство считают, что такой фактор, как уровень промерзания, на это не влияет, и достаточно будет залить 40­–50 см в глубину.

Подготовка закладного элемента

По сути, это армирование фундамента под откатные ворота, только здесь сначала понадобится сварить конструкцию и только после этого опустить ее в траншею с последующей заливкой. Для этого понадобиться швеллер 18–20 см или уголок таких же размеров. Из него будем варить каркас, а для армирования подойдет арматура с сечением 12–15.

Из швеллера сваривается несущая конструкция по размерам траншеи и после этого арматурой проваривают поперечные соединения. Здесь каких-то ограничений нет, можно проложить ее с расстоянием друг от друга в 15 см.

Обратите внимание! Арматура легко заменяется другим видом металлических изделий, например, уголками.

Готовый каркас откатных ворот погружается в траншею, но перед этим не забудьте засыпать и утрамбовать дно песком. Весь процесс установки нужно контролировать уровнем, чтобы не допустить неровной укладки. Если с какой-то стороны будут перекосы, то лучше вынуть его и подровнять дно траншеи, засыпав его песком. Также во время корректировки обратите внимание на продольную ось швеллера, чтобы она находилась на линии забора.

Обратите внимание! Уровень фундамента должен быть вровень с уровнем дороги. Размер дорожного просвета предусмотрите не больше 5 см, чтобы не происходило проблем при использовании ворот в зимний сезон.

Электричество

Подведение электрокабеляПодведение электрокабеля

Как было сказано выше, если вы решили установить технологичную конструкцию откатных ворот, которая будет автоматически закрываться, то вам понадобиться проводка электрокабеля. Конечно, сразу повышается цена работ, и проложить его нужно именно на этом этапе. Кабель прокладывают в специальной гофре, и прячется он в фундаменте конструкции. Место, где будет выходить пучок, рассчитывается заранее, чтобы было удобнее тянуть его в помещение.

Монтаж воротной рамы

Для сборки консолей откатных ворот потребуются профильные трубы. Размеры подбираются в соответствии с размерами конструкции. Их нужно нарезать по размерам и подготовить к сварке. Специалисты советуют сваривать каркас таким образом, чтобы горизонтальные трубы были поверх вертикальных стоек. Это поможет в предотвращении коррозии, вам только останется «заглушить» горизонтальные поперечины. Когда вы соберете конструкцию, зачистите места соединения и покрасьте раму защитной краской.

Обратите внимание! Если ворота предусмотрены более 1,5 метра в ширину, то для предотвращения провисания через каждые 50 см нужно приваривать поперечины.

Установка роликовых оснований и полотна

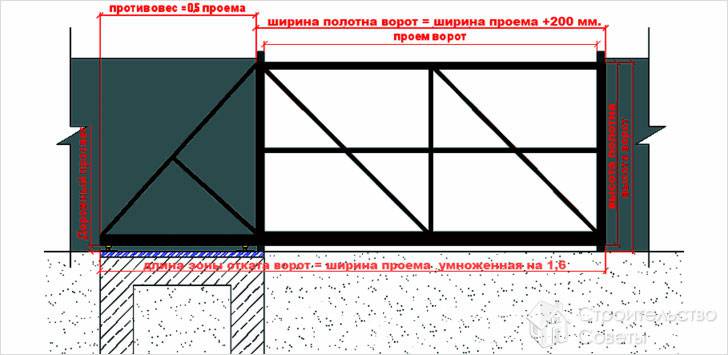

Монтаж полотна откатных воротМонтаж полотна откатных ворот

Роликовое основание считается самым ответственным механизмом, потому что на него приходится вся нагрузка конструкции. И поэтому их крепление должно быть максимально надежным, лучше их приварить к швеллеру.

Обратите внимание! Чтобы ворота работали плавно и без заминок, крепить ролики нужно на одной плоскости. Для точности лучше использовать лазерные указатели.

После того как вы провели крепление роликов, на них устанавливаются ворота. После этого проводятся контрольные замеры и регулировка устойчивости.

Монтаж верхнего ограничителя

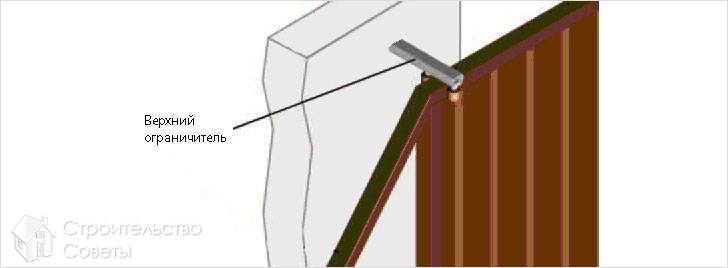

Установка верхнего ограничителяУстановка верхнего ограничителя

На верхнем откатном столбе монтируется ограничитель, который будет останавливать ворота и не давать им съехать с направляющей. Кроме этого он не даст полотну раскачиваться от ветра.

Обратите внимание! Чтобы минимизировать расшатывание ворот, откорректируйте прижим роликов, если сделать всё правильно, их работа позволит воротам беспрепятственно передвигаться в направляющих.

Фиксирование концевого ролика и заглушек

На окончание передней части направляющего бруса фиксируют конечный ролик и накрывают торцевой срез пробкой. Его прикрепляют и фиксируют болтовым соединением, а с другой стороны балки устанавливают пробку или такое же устройство.

Последний ролик необходим для того, чтобы накатываться на нижний улавливатель, зафиксированный на упорном брусе ворот, при этом груз на роликовые опоры уменьшается. Заглушки необходимы, чтобы предотвратить возможность проникновения во внутренне пространство бруса снега, грязи и сора, что, в свою очередь, помогает хорошей и долгой работе роликовых кареток.

Монтаж уловителя верхнего и нижнего

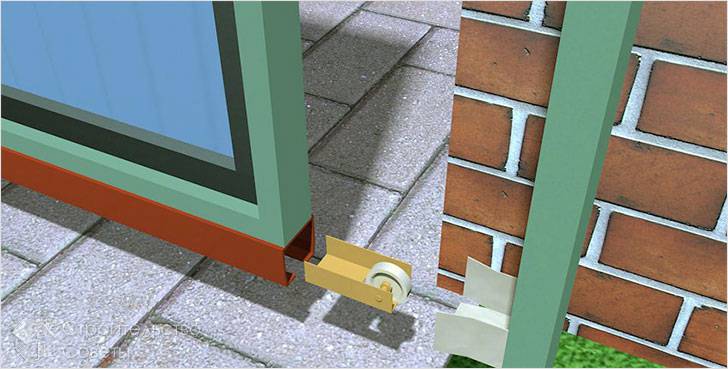

Монтаж уловителяМонтаж уловителя

Улавливатели монтируются к закладным, которые находятся в столбе, при помощи болтовых креплений или сварки.

Верхний улавливатель смягчает контакт створа ворот с опорой и лимитирует его вертикальное расшатывание при сильных ветрах. На верхнем углу фиксируют скобу, соизмеримую с улавливателем. Всё это защищает обе поверхности от коррозии.

О нижнем улавливателе было написано пару слов ранее. Кроме того, его монтируют так, чтобы последний ролик мог без препятствий закатываться на него, и тем самым надежно закрепляться, не давая воротам самим открываться при сильном ветре.

Обратите внимание! Последний ролик уменьшает провисание створа при долгосрочной эксплуатации, поэтому к его установке нужно отнестись максимально ответственно.

На этом установка откатных ворот заканчивается. Остается только отделать их облицовочным материалом и покрасить. Если вы самостоятельно устанавливали откатные ворота, то ваш бесценный опыт будет полезен всем читателям.

Видео

В этом ролике схематично показан процесс монтажа откатных ворот.
