Теплый плинтус своими руками

Теплый плинтус своими руками

Традиционная радиаторная система отопления и так называемый теплый пол не являются в наши дни единственно возможными вариантами обогрева жилых строений. В последнее годы все большую популярность приобретает способ, предполагающий использование для этих целей специального теплого плинтуса. Привлекательность такого подхода к обогреву помещений легко объяснима, поскольку это решение, прежде всего, экономически выгодно. И действительно, за счет совмещения в одном элементе декоративной и обогревающей функций удается получить почти незаметную и вполне комфортную систему отопления. В то же время можно установить теплый плинтус своими руками.

Подобно обычным декоративным элементам такой плинтус монтируется на стыке пола и стен по всему периметру жилого помещения; причем его толщина составляет порядка 2,5–3 см (что сравнимо с тем же размером у обычного плинтуса). Хотя его высота несколько превышает аналогичный показатель чисто декоративного элемента (она может быть порядка 12–15 см) – это никак не сказывается на органичности его восприятия в интерьерах помещений.

Особенности плинтусной системы обогрева

Особенности плинтусной системы обогрева

Преимущества плинтусного отопления комнат проявляются, прежде всего, в следующих его особенностях:

  1. В этом случае все ограничения по расстановке мебели в комнате снимаются, поскольку теплопередача осуществляется по принципу, не вызывающему ее нагрев и рассыхание.
  2. При применении плинтусного обогрева комфортный температурный режим достигается при меньших энергетических затратах, поскольку большая часть тепла передается не за счет конвекции (как в обычной водяной батарее, например), а путем прямого нагрева стен помещения.
  3. Использование плинтусного способа отопления не приводит к образованию под потолком так называемой тепловой подушки и обеспечивает комфортное распределение температур в пределах всего обслуживаемого помещения.

Что касается последней особенности рассматриваемого нами способа обогрева – она нуждается в особых разъяснениях.

Другие отопительные системы неравномерно обогревают помещениеДругие отопительные системы неравномерно обогревают помещение

Дело в том, что большинство известных отопительных систем создают тепловую картину, при которой нагретый воздух скапливается под потолком комнаты, тогда как внизу, у ее пола, пространство остается холодным. Подобный перепад температур не очень ощущается в квартирах с низкими потолками, однако, в помещениях со значительной высотой потолочных перекрытий это обстоятельство становится критичным.

Еще одним недостатком конвекционного способа обогрева является то, что при нагреве воздуха в помещении его стены остаются холодными, что, как правило, приводит к образованию конденсата, являющего причиной появления грибка и плесени.

Принцип действия и конструкция

Отличия системы теплый плинтус от обычных батарейОтличия системы теплый плинтус от обычных батарей

В случае плинтусного отопления прогрев помещения осуществляется не только прямым воздействием на нижние слои воздуха, но и путем передачи тепла его стенам (при этом на конвекционный нагрев тратится не более 20–30% всей энергии, а все остальное расходуется на нагрев стен).

В процессе отопления нагретый плинтусом воздух поднимается вдоль стен, не перемешиваясь с остальными воздушными слоями и создавая своеобразную подушку около них. При этом стены сначала интенсивно нагреваются до 36–37° C, а потом начинают «отдавать» тепло в окружающее их пространство.

Для человека, чувствующего тепло всей поверхностью тела, такой режим является наиболее благоприятным, и он комфортно будет чувствовать себя даже при относительно низких температурах в центре помещения. Причем предметы мебели в этом случае также частично аккумулируют энергию тепла, а затем отдают ее окружению.

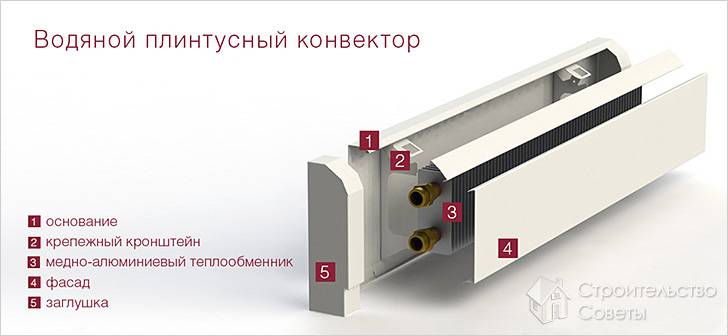

Устройство водяного теплого плинтусаУстройство водяного теплого плинтуса

Чисто конструктивно рассматриваемая система состоит из специального нагревательного модуля, защищенного сверху декоративной планкой из легкого металла (чаше всего – алюминия). Нагревательный модуль содержит две медные трубки с закрепленными на них радиаторными пластинами из того же алюминия. Подобная комбинация из двух металлов используется практически во всех отопительных приборах этого класса и обеспечивает высокую эффективность обогрева.

Существует два варианта разогрева теплообразующего модуля, один из которых реализуется с помощью жидкого теплоносителя, а другой предполагает электрический его нагрев.

Электрический нагрев

Теплый плинтус с электроподогревомТеплый плинтус с электроподогревом

В плинтусах данного типа используются специальные низкотемпературные ТЭНы, позволяющие получать рабочие температуры не более 60˚C.

Нагреватели монтируются в нижней медной трубке, в то время как в верхнюю укладывается специальный кабель в термоустойчивой оболочке. Посредством такого кабеля напряжение подается на распределенные по плинтусу электрообогреватели, длина секций которых может составлять от 70 см до 2,5 метров.

При сборке системы требуемая мощность обогрева обеспечивается заданным набором таких секций, соединяемых последовательно.

Водяная система

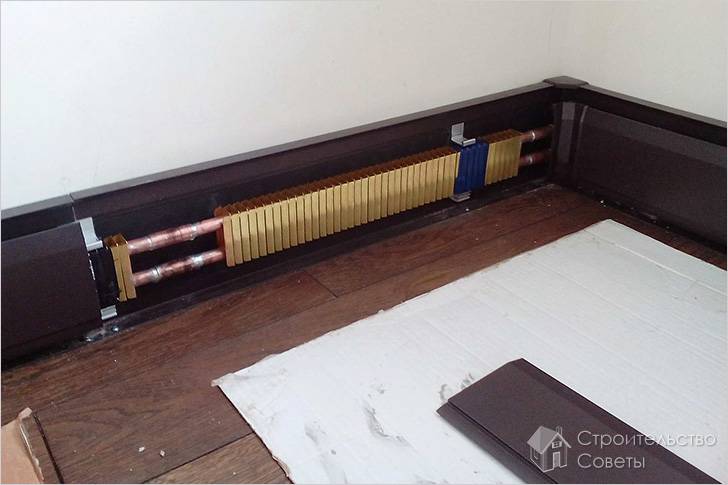

Монтаж водяного теплого плинтусаМонтаж водяного теплого плинтуса

При использовании в качестве теплоносителя воды или антифриза те же самые трубки соединяются в общий отопительный контур, длина которого, как правило, не превышает 12,5–15 метров. Число таких модулей при водяном варианте обогрева выбирается исходя из требуемой мощности при заданном тепловом напоре.

Для соединения модулей между собой могут использоваться:

  • гибкие трубки из нержавейки (под опрессовку);
  • фитинги под пайку;
  • медные (латунные) фитинги под резьбовое соединение.

Самостоятельное изготовление

Теплый плинтус из медных трубТеплый плинтус из медных труб

В том случае, если вы решили сделать теплый плинтус своими руками – советуем вам ознакомиться прежде с двумя различными способами изготовления подобных устройств.

Первый из них предполагает применение в конструкции медных неотожженных трубок диаметром порядка 12–20 мм, а также листов кровельной меди стандартной толщины (0,4 мм). Порядок сборки такой системы следующий:

  • в первую очередь заготовка кровельной меди разрезается при помощи болгарки на полосы шириной 15 см;
  • края получившихся полос отбортовываются затем на всю длину под углом 90° к основанию (ширина полки при этом должна составлять порядка 7–8 мм). Отметим, что длина полос не должна превышать 3-х метров, поскольку работать с заготовками большего размера не очень неудобно;
  • после этого к внутренней стороне корпуса припаиваются медные трубки, концы которых предварительно отгибаются немного в сторону (для удобства монтажа переходника);
  • для подводки теплоносителя могут использоваться стандартные шланги (или рукава) с внутренним диаметром 12 мм, которые закрепляются на трубах обычными хомутами;
  • самодельные плинтуса крепятся затем непосредственно к стене с помощью обычных монтажных клипс, выбираемых по диаметру трубок.

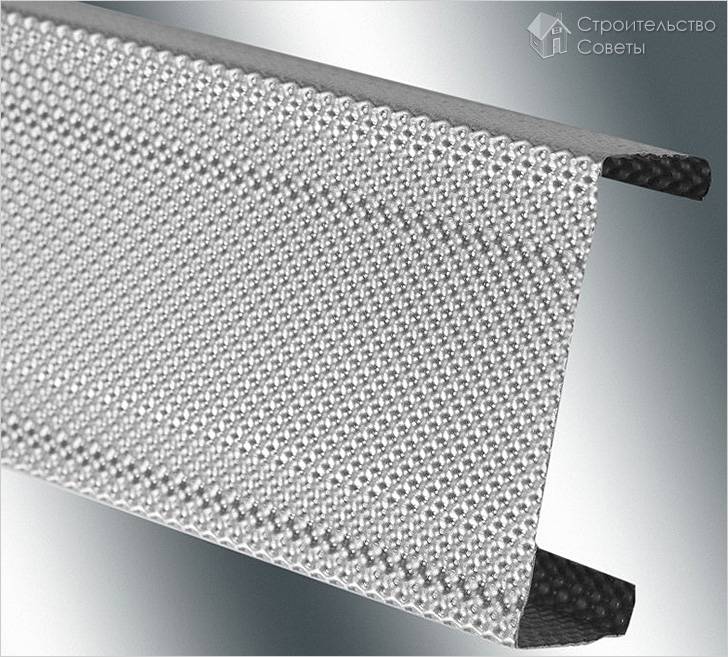

Профиль CDПрофиль CDВо втором случае для обустройства теплого плинтуса могут использоваться стандартные алюминиевые профили, применяемые при монтаже гипсокартона. Сборочные операции в этом случае проводятся по следующей схеме:

  1. Сначала на основании заготовки (снизу и сверху) проделываются небольшие отверстия, необходимые для крепления профиля на стенах.
  2. Затем медные трубки укладываются внутри профиля и закрепляются там алюминиевой проволокой.
  3. После этого вся получившаяся конструкция монтируется на стене таким образом, чтобы трубки располагались одна над другой.

Для сборки отдельных фрагментов в единую систему удобнее всего воспользоваться типовыми соединителями (фитингами, например). В качестве лицевых панелей такой конструкции можно использовать те же профили, окрашенные в соответствующие стенам тона.

Видео

Посмотрите видео об особенностях монтажа теплого водяного плинтуса:

Хотите узнать, как делают плинтусные радиаторы для обогрева? В следующем видео детально показан весь процесс:
