Как сделать дымник

Как сделать дымник на дымоход

Дымник – это небольшая конструкция, выполняемая из металла и устанавливаемая сверху печной трубы (на некотором расстоянии над ней). У дымника есть несколько «обязанностей»:

  • защищать отверстие дымохода от попадания в него дождевой воды и снега;
  • усиливать тягу в трубе;
  • препятствовать задуванию ветра в трубу;
  • предотвращать попадание в дымоход листьев и птиц (только в том случае, если дымник дополнительно снабжен специальной защитной сеткой).

Дымник может состоять как из двух частей (верхней части и колпака на дымоход), так и из одной части (только верхней), которая крепится к трубе с помощью металлических полос и уголков. При наличии дымника с колпаком, их следует изготавливать из материала – листового нержавеющего металла — одного и того же цвета.

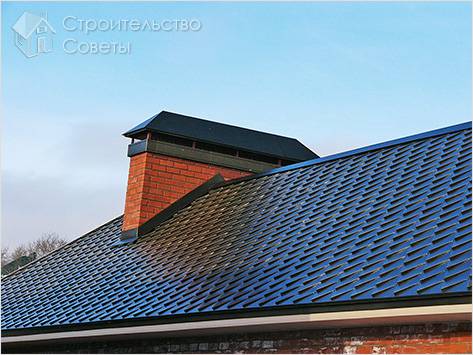

Дымник на трубе
Дымник на трубе

Небольшой простой дымник вполне можно сделать самостоятельно. Конечно, если вы не специалист-жестянщик, то ваша конструкция будет иметь не очень сложный дизайн. Если же вы хотите дымник с флюгером (или любой другой оригинальный вариант), то лучше обратиться к профессионалам.

Двускатный дымник без колпака на дымоход

Самый простой вариант – это двускатный дымник без колпака для дымохода. О том, как сделать дымник такой конструкции, вы узнаете из нашей инструкции:

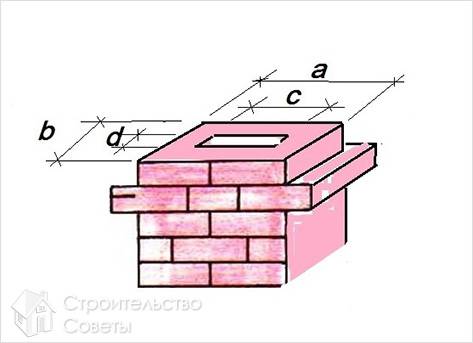

Замерьте верхнюю часть трубы, на которой вы планируете закрепить дымник:

Осуществление замеров трубы
Осуществление замеров трубы

Подготовьте необходимый для работы с металлом инструмент. Вам также понадобятся тиски и два металлических уголка, которые пригодятся для изгибания «крыши» дымника. Соединение металлических деталей между собой будете выполнять с помощью сварки и заклепок.

Из материала вам понадобится:

  • лист металла соответствующего размера;
  • металлическая труба квадратного сечения (примерно 2х2 см);
  • металлический уголок (ширина полки не менее 20 мм);
  • металлическая полоса – 2 штуки.

Основание дымника – четыре квадратных трубы длиной примерно в 50 см каждая, которые размещаются следующим образом (внутри дымохода):

Размещение дымника
Размещение дымника

В трубу данные вертикальные стойки заглубляются на высоту не менее 3-х кирпичей. Чтобы стойки не проваливались (вместе со всей остальной конструкцией дымника) в трубу, к ним необходимо приварить по периметру металлические уголки таким образом, чтобы вся конструкция «наделась» на трубу:

Установка уголков
Установка уголков

Схема установки уголков
Схема установки уголков

При этом уголки привариваются между стойками, чтобы по минимуму уменьшать сечение дымохода при своем нахождении в нем, и при этом плотно прилегать к кирпичной кладке трубы.

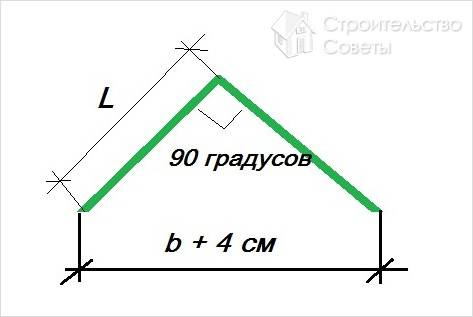

Сделайте расчет размера крыши дымника:

Размер крыши дымника
Размер крыши дымника

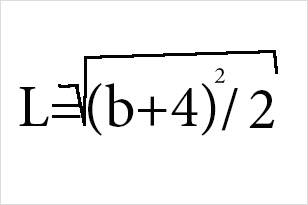

Формула расчетаФормула расчета

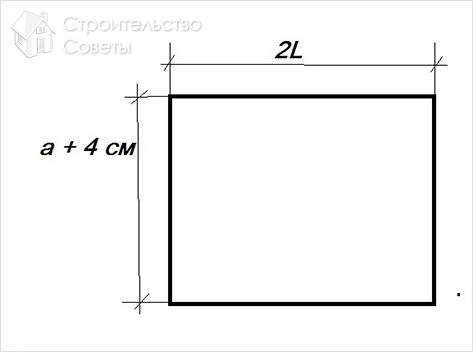

Размер крыши для дымника:

Размер крыши для дымника
Размер крыши для дымника

Найдите и отметьте центральную линию сгиба крыши для дымника. Приложите к ней с двух сторон большие металлические уголки и зажмите в тиски. При усилении зажима полотно крыши приобретает необходимую форму (сгиб под углом 90 градусов).

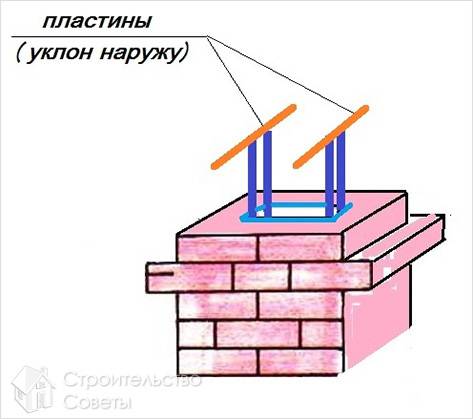

К верхним частям стоек (вдоль стороны а) под углом 45 градусов (уклон наружу) необходимо приварить две металлические пластины:

Установка пластин дымника
Установка пластин дымника

  • Покройте металлические элементы основания дымника сначала грунтовкой, а потом краской по металлу.
  • Просверлите в каждой из полос по три-четыре отверстия.
  • Приложите к основанию дымника его крышу и отметьте места, в которых необходимо сделать отверстия в крыше. Просверлите их.
  • Скрепите основание дымника и его крышу с помощью заклепок.
  • Установите дымник в дымоход и прикрепите его. Крепление должно быть достаточно надежным, так как дымник обычно имеет очень большой вес и если вся эта конструкция будет сорвана с трубы порывом сильного ветра, то велика вероятность повреждения ею крыши здания.

Простой полукруглый (сводчатый) дымник с колпаком для дымохода

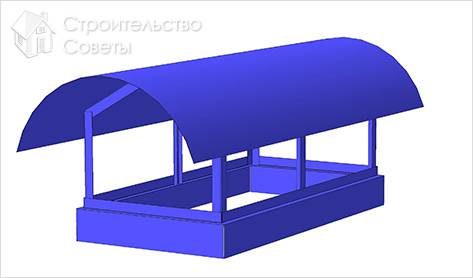

Сводчатый дымник
Сводчатый дымник

Такой дымник легко изготовить, если у вас под рукой случайно оказался согнутый дугой лист металла. Кроме него вам также понадобятся 4 стойки из металла (подойдут толстые пластины) подходящей длины. Диаметр дуги должен быть чуть больше (на 4-5 см) ширины отверстия дымохода.

  1. Сделайте колпак на дымоход – сводчатый дымник будет прикрепляться к нему.
  2. Затем отрежьте согнутый дугой лист таким образом, чтобы он был длиннее отверстия дымохода на 10 см.
  3. Надрежьте ножницами по металлу с двух сторон лист через каждые 3-4 см на глубину в 2,5 см.
  4. Загните надрезанные лепестки вверх.
  5. Сделайте «ножки» для дымника, изогнув их в нижней части. Так как сделать дымник надо точно по размеру отверстия дымохода, то перед окончательным закреплением обеих деталей сделайте еще одну «примерку» на трубу вместе с колпаком.
  6. Загрунтуйте и покрасьте «ножки» в необходимый вам цвет.
  7. Прикрепите с помощью болтов или заклепок к листу, согнутому дугой, «ножки».
  8. Прикрепите «ножки» дымника к колпаку (к вертикальной и горизонтальной его частям).
  9. Закрепите единую конструкцию колпак-дымник на трубе дома.

При желании, к такому дымнику можно прикрепить флюгер или вырезанную из металла фигурку животного (сделать это надо еще до установки дымника на трубу).

Видео

Предлагаем вам посмотреть видеоматериал по теме нашей статьи.
