Столбчатый фундамент своими руками

Столбчатый фундамент своими руками

Решение о том, какой выбрать тип фундамента для коттеджного или другого строительства зависит от используемого материала для возведения здания. Так, если материал сравнительно легкий, то вполне достаточно соорудить столбчатый фундамент. Также такое основание будет эффективным и на неустойчивых песчаных, торфяных, болотистых и переувлажненных грунтах. Но главное преимущество такой технологии в том, что столбчатый фундамент своими руками можно возвести за короткий промежуток времени, не прибегая к помощи специалистов. В этой статье будут рассматриваться виды столбчатого фундамента, а также техника его изготовления.

Виды и назначение

Виды и назначение

В большинстве случаев столбчатый фундамент строят для разных деревянных построек, таких как, баня, курятник, сарай, каркасный коттедж, дачный домик, беседка. Что касается каменных и кирпичных построек, то не особо рекомендуется возводить их на столбчатом фундаменте. Это может привести к проседанию и разрушению здания. Однако сегодня есть технологии, которые позволяют строить большие здания на подобном основании.

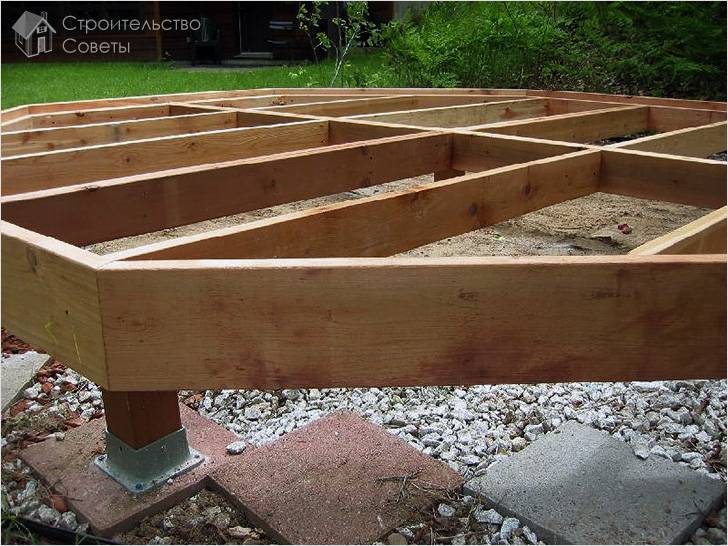

Столбчатый фундамент под беседкуСтолбчатый фундамент под беседку

Существует несколько разновидностей опорно-столбчатого основания. В целом их объединяет конструкция устройства, а отличаются они по применению того или иного материала:

  1. Монолитная железобетонная конструкция. Отличается высокой прочностью при строительстве жилого дома. При правильном армировании имеет достаточную прочность на растяжение и сжатие. Особенно этот фактор важен в условиях подвижного грунта. При такой конструкции основания, можно возводить двухэтажные деревянные дома.
  2. Кирпичное основание. Этот тип фундамента самый распространенный. Для строительства необходимо использовать только качественный керамический полнотелый обожженный кирпич высокого качества. Если грунт плотный, то на кирпичном столбчатом фундаменте можно строить здание с двумя этажами. Обычно, опора имеет размер 40×40 см.
  3. Из блоков. Надежность и качество такой опоры будет зависеть от используемого материала. Самым долговечным материалом являются бетонные блоки.
  4. Из бутового камня. Если строительная площадка располагается на склоне, холмистом участке, а также если преобладающий грунт подвижный, то не рекомендуется использовать данный строительный материал.
  5. Буронабивное основание.
  6. Бутобетон. Подобный столбчатый фундамент может быть выполнен по разным технологиям, например, бетон, перемешанный с бутом или уложенный бут, залитый бетоном. Бетон попадающий под камень надежно его скрепляет и как следствие делает основание очень надежным и способным выдерживать высокие нагрузки.
  7. Из древесины. Для небольших деревянных построек можно устанавливать деревянные опоры, которые предварительно обрабатываются антисептиком, таким как битум. Так, дерево прослужит долгий период времени. Однако дерево используется реже, так как сегодня доступны более прочные материалы. Но и несмотря на это, оно актуально при строительстве террас и веранд. При этом используются столбы Ø150–200 мм.
  8. Из асбестовых труб. Преимущественно применяются трубы Ø150 мм для небольших построек, а для сооружений с большой массой используются трубы диаметром до 400 мм. Этот материал может служить своего рода опалубкой для изготовления опорных свай, залитых бетоном с предварительным армированием.
  9. Из металлических свай. Сваи вкручивают в грунт как вручную, так и при помощи спецтехники. Они актуальны при подвижном и нестабильном грунте.

Различия по степени заглубленности

Различия по степени заглубленности

Столбчатый фундамент различается по мере его погружения. Например, различается заглубленное основание и мелкозаглубленное. На выбор будет влиять характер грунта. Если почва песчаная, скальная, в которой грунтовые воды залегают достаточно глубоко, то погружение опоры производится до 700 мм. В случае нестабильного и подвижного грунта, сваи рекомендуется погружать на глубину до 2000 мм. Также это касается местности, где почва промерзает до 500 мм.

Обратите внимание! Обычно дистанция между опорами составляет 1000–2000 мм.

Особенности конструкции

Особенности конструкции

Построение столбчатого фундамента несложное. У основания опор трамбуется песчаная подушка, толщиной до 200 мм. В этом случае песок будет выполнять роль дренажа, для отведения влаги от опор. После этого заливается бетонный раствор, толщиной до 500 мм для образования монолитной плиты в основании. Далее сооружается столбчатая опора, укрепленная арматурой. Выполнять такие действия необходимо даже если планируется использоваться кирпич или камень для строительства опор.

Обратите внимание! Важным условием построения столбчатого фундамента является работа по организации его гидроизоляции. Для этого можно использовать рубероид.

Выступающие из грунта столбики должны быть на одном уровне. Между собой они будут связаны ростверком или другим связывающим поясом. Это позволит равномерно распределить массу всей постройки на фундамент.

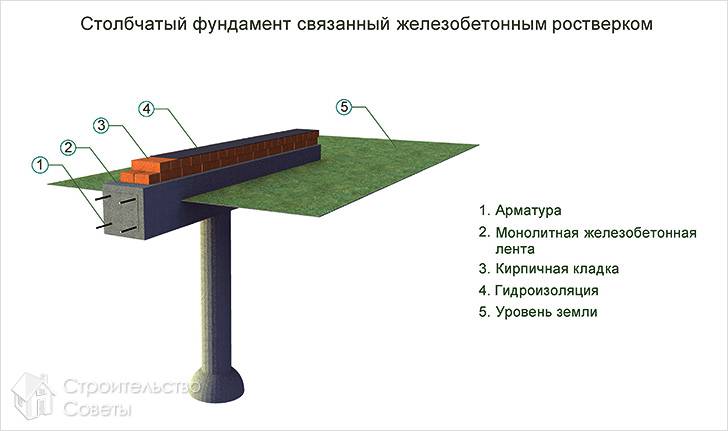

Изготовка ростверка и забирки

Изготовка ростверка и забирки

В большинстве случаев основание делается из деревянного бруса 150×200 мм или 200×200 мм. Если постройка будет деревянной, то ростверк также может служить в качестве закладочного венца для стен. Кроме всего прочего, ростверк может быть изготовлен из железобетона. Для этого сооружается опалубка, выполняется армирование и заливается бетоном.

Ростверк может располагаться непосредственно на почве, на расстоянии от нее на 350 мм, а также может возвышать дом на 900 мм. Что касается первого варианта, то он будет напоминать по виду ленточный фундамент.

Обратите внимание! Недостаток такого основания заключается в том, что под зданием сложно будет сделать полноценное подвальное помещение. Но существует технология, частично решающая эту проблему. Между столбами опоры устанавливается забирка.

Устройство забиркиУстройство забирки

Забирка представляет собой межсвайную стену, которая выкладывается из дерева, кирпича или бетонных плит. С конструкцией фундамента она не должна быть связана. Если вы решились на этот вариант, то важно обеспечить достаточную вентиляцию для подвала. Чтобы через них в подпольное помещение не попадали насекомые и небольшие животные, на отверстия устанавливаются решетки или дефлекторы.

Дом на металлических сваяхДом на металлических сваях

Обратите внимание! Строительство столбчатого фундамента пользуется большой популярностью в местах, где наблюдаются частые разливы рек. При таких условиях опоры погружаются в глубину до 2500 мм, и на аналогичную высоту поднимают от уровня грунта. Соответственно обустроить подвал никак не получится.

Расчеты

Расчеты

Непосредственно перед началом работ очень важно произвести точные вычисления. Для этого этапа работ приоритетней привлечь специалистов, которые произведут архитектурные расчеты, учитывая широкий спектр данных, начиная от особенностей климата и почвы местности, и заканчивая вашими пожеланиями.

Если же говорить о базовых данных, то в расчет берется площадь строения и масса будущей постройки. Также производятся геодезические съемки. Обязательно объект привязывается к местности. Помимо этого, в расчеты берутся:

  • возможные дополнительные нагрузки на каждую ключевую точку основания;
  • материалы, из которых будет возводиться здание;
  • этажность здания;
  • уровень промерзания земли;
  • степень вспучивания грунта при его промерзании;
  • глубина и расположение грунтовых вод;
  • особенность грунта в месте строительства.

В следствие полученной информации станет известно количество столбов опоры, из чего их делать, глубина погружения, степень поднятия над уровнем грунта, технология монтажа, вид ростверка и другие данные. При желании, все эти расчеты можно произвести и самостоятельно, используя онлайн-калькулятор. Однако даже в таком случае программа не учтет индивидуальные особенности местности.

Обратите внимание! При наличии профессионально подготовленной документации произвести согласования разрешительных/регистрационных документов на постройку и процедуру оформления будет гораздо проще.

Земельные работы и подготовка основания

Земельные работы и подготовка основания

Для начала необходимо расчистить строительную площадку и произвести разметку территории. Для этого в первую очередь точно определите границы участка. Помечаете территорию при помощи деревянных кольев и веревки. Нити следует протянуть 2 параллельные, расстояние между которыми будет равняться ширину запланированного фундамента. При помощи геодезического оборудование выставьте прямые углы, проверить это можно в местах пересечения веревок. При отсутствии такого оборудования можно просто проверить параллельность и перпендикулярность линий. Также проверьте диагонали сторон. Если данные равные, то измерения выполнены верно.

После выполнения разметки, работы проводите в такой последовательности:

  • Снимаете с намеченной земли плодородный грунт толщиной до 200 мм.
  • После отталкиваясь от проектной документации определяете места монтажа столбов.
  • Далее используя садовый бур, пробуриваете скважину. Ее диаметр указывается в документации. В среднем диапазон между 150 и 400 мм.

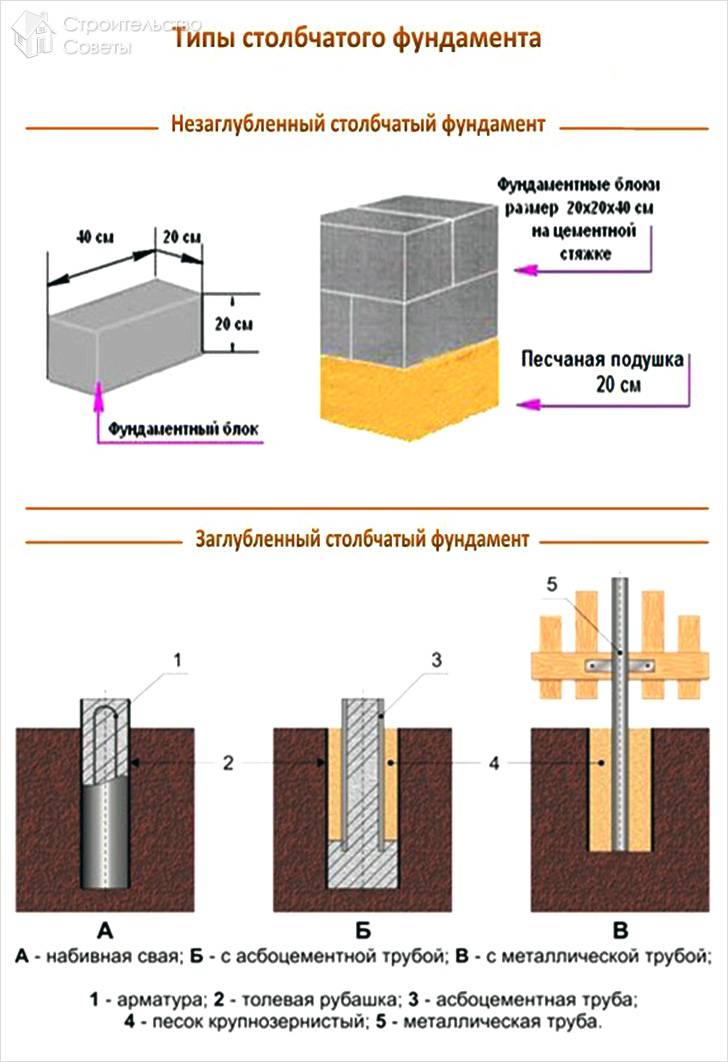

Типы столбчатого фундаментаТипы столбчатого фундамента

Обратите внимание! В случае, когда глубина скважины будет достигать до 1000 мм, то производить фиксацию стенки не понадобится. Если заглубление больше, то для предотвращения осыпания земли сделайте подпорки.
  • Если столб имеет квадратную форму, то скважину необходимо обтесать штыковой лопатой.
  • После следует дно заполнить песком до 200 мм, который увлажняется, а после трамбуется.
  • Сверху заливается стяжка из грубого бетона, толщиной до 170 мм. Это будет служить основанием для столбов.

Установка опор

Установка опор

Предлагаем вам рассмотреть самые доступные материалы для возведения столбчатого фундамента, а именно:

  • кирпич/блоки (технология возведения похожа);
  • асбестоцементные трубы;
  • металлические сваи;
  • железобетон.

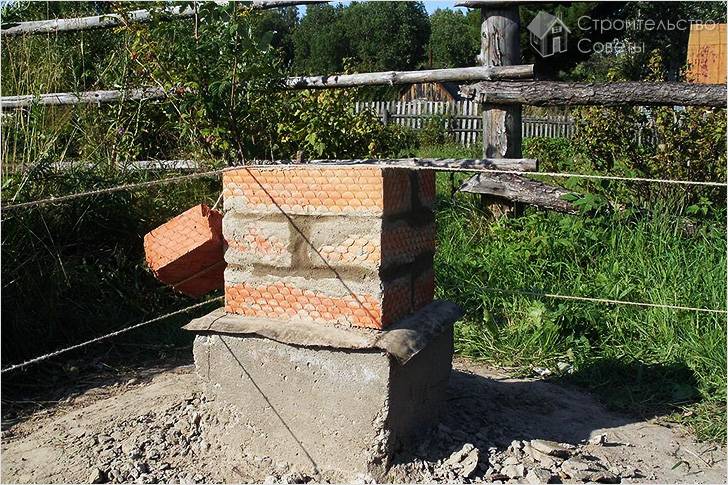

Из кирпича

Из кирпича

  • В яме изготавливаете опалубку из рубероида.
  • Внутрь опускаете каркас из арматуры, связанный вязальной проволокой. Высота каркаса должна достигать уровня земли.
  • После производите заливку бетонного раствора (цемент с гравием или щебеня).
  • По истечении 10 дней сверху залитой площадки настилаете в 3 слоя рубероид, который будет выполнять роль гидроизоляции кирпичной или блочной кладки.
  • Теперь можно приступать непосредственно к самой кладке. Опору возводите до нужной высоты.
Обратите внимание! Столб можно выложить колодцем. После внутренняя часть заливается бетоном. Также столбик может быть полностью выложен из кирпича.

По такому же принципу производится строительство столбчатого фундамента из небольших бетонных блоков.

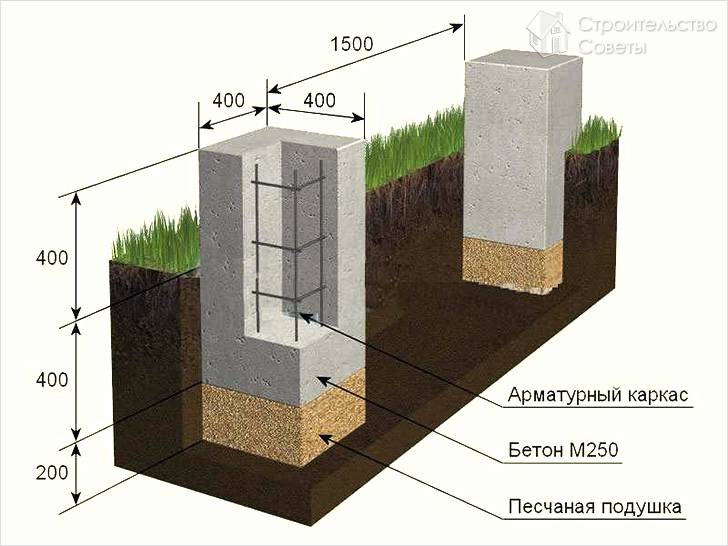

Железобетон

Железобетон

В подготовленную скважину погружаете рубероид, скрученный в трубочку двумя слоями. Сразу регулируется высота поднятию фундамента. Чтобы опалубка из рубероида была устойчивой, можно дополнительно использовать тонкую металлическую сетку.

Внутрь опалубки помещаете арматурный каркас, который после заливается бетонном. Если в будущем планируется сооружать ростверк, то арматура должна быть выше изготовленных столбов. Выступающая арматура будет использоваться для связки ростверка с опорами.

Обратите внимание! Для создания дополнительной гидроизоляции столбов опоры, перед обустройством опалубки пояса, обработайте поверхность столбов битумной мастикой.

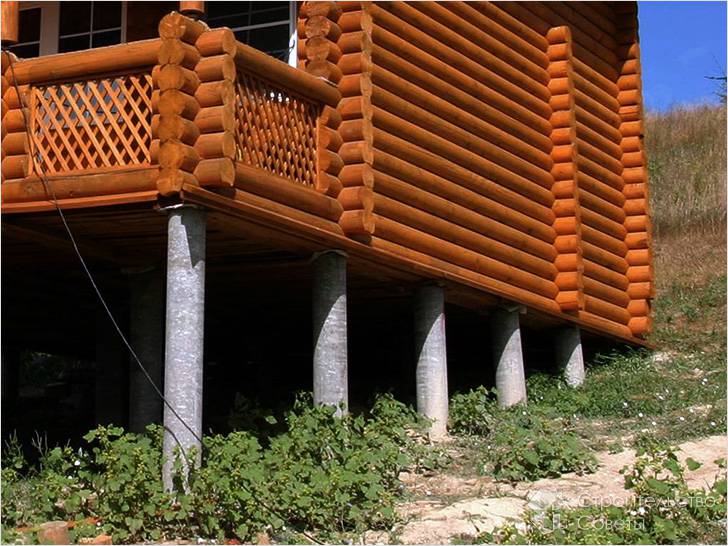

Асбестоцементные трубы

Асбестоцементные трубы

Трубы из асбестоцемента также устанавливаются на бетонное основание в скважине. Стоит выделить несколько особенностей заливки бетона:

  1. Чтобы труба была устойчивей, в нижней ее части сделайте 2 отверстия. Через них заведите прут и установите трубу в котлован, засыпав ее щебнем до тех пор, чтобы скрыть арматуру. Благодаря этому выставить асбестоцементную трубу точно по вертикале будет легче.
  2. После этого на 1/3 в трубу залейте бетон.
  3. Далее в середину трубы в залитый бетон вставьте арматуру. И только после этого залейте трубу бетоном до конца.
  4. По завершении бетонных работ вокруг трубы засыпьте котлован суглинком и утрамбуйте его.

Металлические сваи

Металлические сваи

Для установки металлических свай нет необходимости обустраивать песчаную подушку на дне ямы. Сваи можно ввинчивать в заранее приготовленное отверстие или же вкручивать без предварительного изготовления отверстия в грунте. Независимо от выбранного метода, монтаж металлических свай в одиночку выполнить невозможно. Так как в процессе ввинчивания свай, один человек должен постоянно контролировать вертикальность сваи при помощи строительного уровня, а двое ее ввинчивать.

Когда свая полностью закручена, ее необходимо заполнить бетоном. Чтобы бетон было легко погружать внутрь трубы, на ее верх установите воронку. Когда залитый бетон высохнет, привариваются металлические площадки, сверху которых будет обустраиваться ростверк из дерева или металлических перемычек.

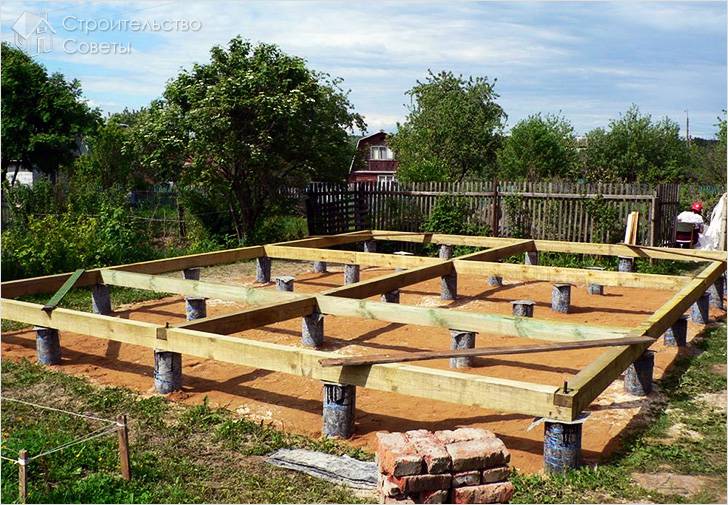

Организация ростверка

Организация ростверка

Ростверк представляет собой перемычку, которая укладывается поверх свай. Он связывает между собой все столбы опоры в одну целую конструкцию. Независимо от используемого материала при возведении столбов опоры, можно соорудить ростверк из швеллера, деревянного бруса или изготовив железобетонную конструкцию. Единственный нюанс в том, что в зависимости от типа используемого материала может отличаться метод крепления ростверка.

Металлический ростверкМеталлический ростверк

Например, деревянный брус закрепляется анкерами, швеллер мощными болтами или сваркой, а железобетонный пояс связывается с столбами арматурным поясом при помощи проволоки.

Свайно-ленточный фундаментСвайно-ленточный фундамент

Итак, следуя вышеизложенному руководству, вы сможете сделать столбчатый фундамент своими усилиями. Из этой статьи можно сделать вывод, что такой тип основания дома намного экономней в отличие от ленточного или монолитного. Предоставленные фото и схемы в разделах, помогут вам детальнее разобраться с тонкостями выполнения работ.

Видео

В этом видео показано как сделать столбчатый фундамент из бетона:

Схемы

Предоставленные схемы помогут вам понять, как устроен столбчатый фундамент, что позволит вам выполнить его устройство самостоятельно:

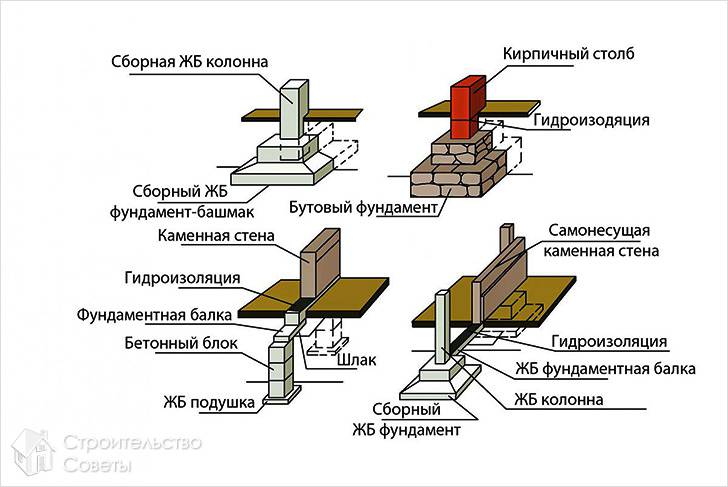

Разновидности столбчатых фундаметовРазновидности столбчатых фундаметов

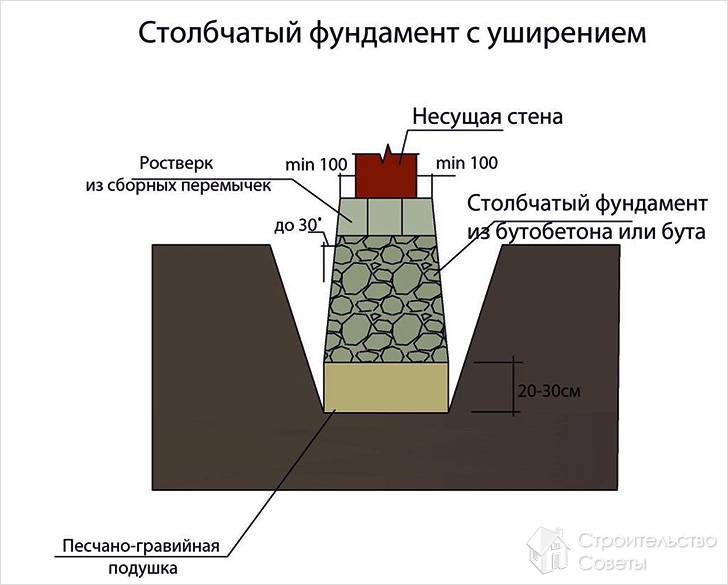

Столбчатый фундамент с расширениемСтолбчатый фундамент с расширением

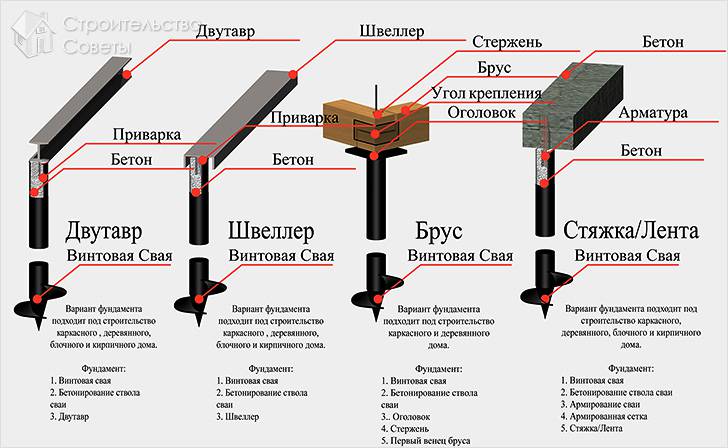

Схемы видов фундаментов на свайных столбахСхемы видов фундаментов на свайных столбах

Схема утепленияСхема утепления

Схема столбчатого фундамента с ростверкомСхема столбчатого фундамента с ростверком

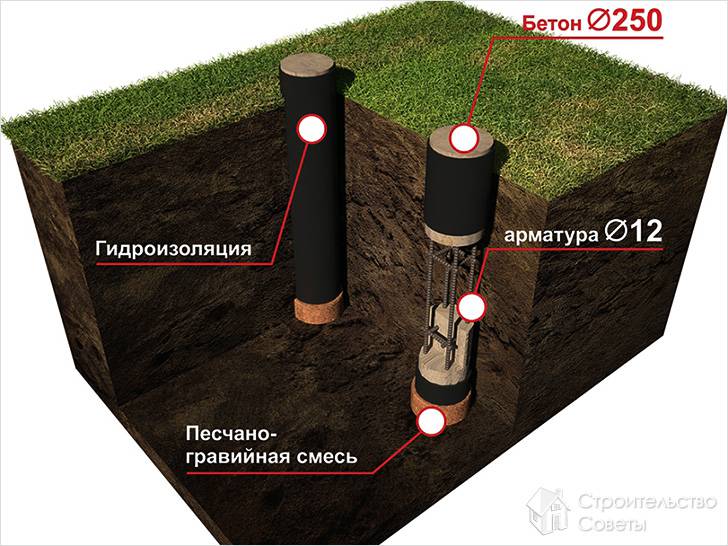

Схема сборного столбаСхема сборного столба

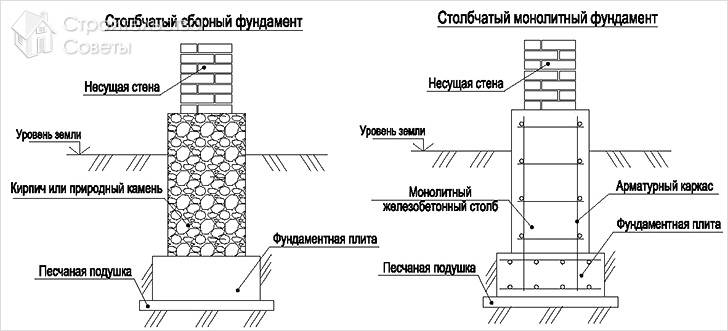

Схема сборного и монолитного столбчатого фундаментаСхема сборного и монолитного столбчатого фундамента

Схема монтажа сваиСхема монтажа сваи

Схема армированияСхема армирования
