Способы соединения бруса

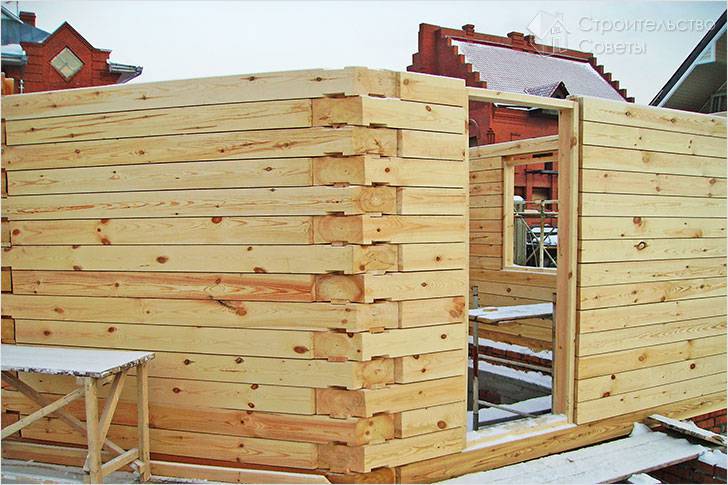

Способы соединения бруса

При укладке сруба бани или дома основная технологическая операция – это правильная укладка брёвен. Чтобы грамотно провести все работы, нужно знать способы соединения бруса, которых существует несколько, и от этого зависит конечный результат.

В процессе работ соединение потребуется в двух случаях:

  • Когда длина стандартного бруса недостаточная, и вам потребуется нарастить его.
  • Для связки углового соединения.

Для каждого случая существует несколько вариантов соединения, которые мы рассмотрим ниже.

Варианты угловых соединений

Варианты угловых соединений

Существует два основных способа углового соединения: с остатком и без него. Если соединения обрабатываются без остатка, углы сруба получаются ровными, а во втором случае концы бруса будут выступать на некоторое расстояние. Это соответственно сказывается на материалоёмкости и считается минусом. Но у данного способа есть и положительная сторона: углы будут лучше защищены от дождя именно за счёт этой конструкции, к тому же сруб, сложенный таким способом, намного устойчивее.

Как правильно провести соединение с остатком

С остатком брус можно соединить тремя способами:

  • в «охряп»;
  • в «обло»;
  • в «охлоп».

Угловое соединениеУгловое соединение

Самый простой второй вариант – в «обло», или как ещё говорят специалисты, – в чашку. Таким способом брус соединяют тремя способами:

  • односторонним;
  • двусторонним;
  • четырёхсторонним.

Одностороннее соединение

Первый вариант выполняется следующим образом. В каждом брусе в местах соединения вырубается перпендикулярный паз (чаша). Его нужно сделать таким, чтобы он по размерам совпадал с укладываемым сверху бревном. Этот способ используют многие строительные компании потому, что по временным и технологичным затратам это самый простой вариант.

Двустороннее соединение

Это более сложный вариант, и качество работ зависит от профессионализма плотников. Здесь пазовый замок прорубается с верхней и нижней части брёвен.

Обратите внимание! Главное учитывать диаметр бруса, при этом глубина каждой чаши должна составлять не более ¼ высоты.

Четырехсторонний замок

При таком исполнении пазы пропиливают со всех четырёх сторон. Если правильно рассчитать диаметр бруса и точно прорубить пазы, то брёвна будут ложиться как конструктор, что позволит достичь максимальной прочности сруба.

Угловое соединение в «обло»

Соединения брусаСоединения бруса

У этого способа соединения тоже существует три варианта:

  • в курдюк;
  • заоваленый гребень;
  • в полдерева.

Здесь самый простой и распространённый способ третий – в полдерева. Технология работы в некотором роде схожа с соединением в «обло», только кроме вырубаемой чаши в укладываемом бруске прорубается дополнительный продольный паз (его ещё называют укладочным). Перед тем как уложить следующее бревно, его заполняют утеплителем, и только после этого приступают к обработке следующего бруса.

Техника выпиливания чаши для соединения в курдюк представлена в видео ниже:

Обратите внимание! Чтобы крепление было более надёжным, соединение каждых брёвен производится посредством нагелей. Это такие деревянные шпонки круглого сечения, они позволяют обеспечить надёжную устойчивость вертикальных брёвен.

Соединение в облоСоединение в обло

Во втором варианте (заоваленный гребень), при вырубании укладочной чаши в ней оставляют небольшой овальный гребень, который должен совпадать с продольным овальным пазом следующего бруса и соответственно посредством этого гребня и проводится надёжное соединение.

Третий вариант (в курдюк) считается наиболее сложным в плане технического исполнения. При обустройстве такого соединения при вырубке чаши на её дне оставляют специальный выступ, который должен быть расположен ровно поперёк и совпадать с продольным пазом следующего бруса. Этот выступ и служит соединением со следующим бревном.

Должного внимания заслуживает и соединение в «охлоп». Здесь крепление также производится посредством вырубки чаши, но только она вырубается снизу укладываемого бревна.

Укладка брёвен в «охряп» — сложный технологически вариант. При таком способе соединения чаши вырубаются на обоих брёвнах. К тому же в обеих чашах вырубаются продольные пазы, которые и служат надёжным креплением.

Соединение бруса без остатка

Соединение бруса без остатка

В основе такого соединения лежит технология укладки в «охряп». Только при вырубке чаши, торцевая часть брёвен полностью убирается, лишая углы выступающей части. Для повышения надёжности крепления на конце соединяемых брёвен оставляют специальные гнёзда с шипами (присек).

Если вырубить обычную соединительную лапу с «присеком», то она будет продуваться ветром, вследствие чего сруб потребуется дополнительно обрабатывать.

Обратите внимание! Чтобы избежать этого, горизонтальные вырубки делают с небольшим уклоном в двух направлениях .Такой способ называется «ласточкино гнездо».

За счёт шипов в наклонной плоскости обеспечивается лучшее зажатие конструкции, что способствует повышению теплоизоляции.

Обратите внимание! Если вы будете использовать для крепления курдюки, нагели или шпонки, то обязательно предусмотрите между соединением шип-паз вертикальный зазор. Это необходимо на случай усадки сруба.

На видео, представленном ниже вы сможете увидеть как происходит выпиливание пазов для соединения бруса в углах и по длине:

Варианты продольного соединения

Продольное крепление

Стандартная длина пиломатериала, а в нашем случае это брус, составляет 6 метров. Но иногда нужно уложить более длинный сруб, и здесь потребуется провести продольное соединение.

Для этого используются следующие варианты:

  • в полдерева;
  • продольный шип;
  • продольный коренной.

Продольное крепление с использованием технологии шипа и шпонки считается наиболее надёжным. Для соединения на одном бревне выпиливается внутренний паз, затем по его размерам на другом бревне вырубается стыковое соединение, которое должно плотно входить в паз. Для надёжности его также соединяют шпонкой или скобой.

Обратите внимание! Шпонка – это своеобразное крепление, которое изготавливают из железа или дерева, но только твёрдой породы. По форме шпонки бывают призматические и прямоугольные.

Продольное крепление

Этот способ аналогичен с угловым креплением бруса в «полдерева». Концы брёвен, которые требуется соединить, выпиливаются на половину толщины и соединяются встык друг с другом. Для прочности их соединяют нагелем или железной скобой.

Обратите внимание! Это, конечно, самый простой вариант, но по надёжности малоэффективный. Специалисты редко используют его в работе.

Продольный коренной

В этом варианте крепления на одном бревне выпиливается паз, а на другом крепёжный шип. Для надёжности шип лучше выполнить трапециевидной формы (ласточкин хвост). Это позволит исключить колебания брёвен в венце.

Соединение с коренным шипомСоединение с коренным шипом

Предлагаем вам посмотреть видео о том, как выпиливается паз в брусе при продольном соединении:

Работы по укладке брёвен лучше доверить профессионалам, но если вы решили сделать это самостоятельно, то от вас потребуется максимум внимания и усилий, а о результате проделанной работы вы можете рассказать нашим читателям.
