Монтаж саморегулирующегося нагревательного кабеля

Монтаж саморегулирующегося нагревательного кабеля

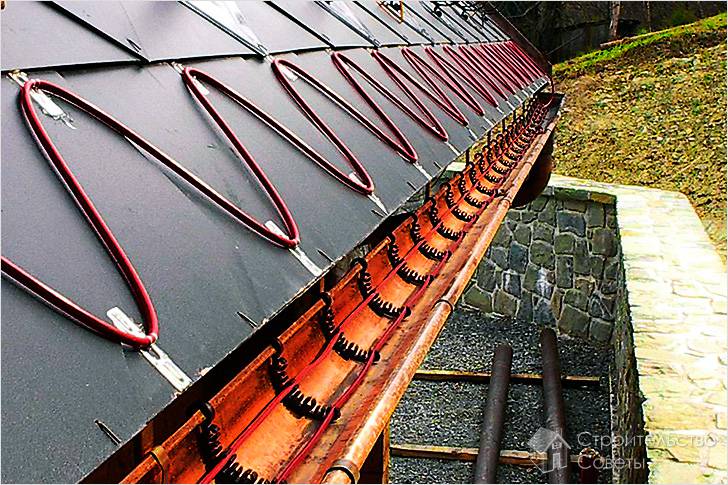

Применение саморегулирующегося кабеля универсально. Его внедряют в системы теплых полов, используют для обогрева труб, подогрева крыльца, дверей в зимний период и т. д. Главная цель – обеспечить тепло. Такие кабели применяют как в водосточных трубах, так и в обычном водопроводе, чтобы вода в них не замерзала. В противном случае внутри трубы образуется обледенение, длиною несколько метров. Чтобы устранить эту пробку нужно приложить немало усилий и затратить много времени. Если зима достаточно холодная, то простая теплоизоляция не всегда бывает эффективна. Поэтому нужно прибегать к дополнительному варианту – обогреть трубу нагревательным кабелем. Он поддерживает нужную температуру и хорошо справляется со своими задачами. Конденсата на трубах при этом не будет. Давайте подробно рассмотрим, как выполняется монтаж саморегулирующегося нагревательного кабеля.

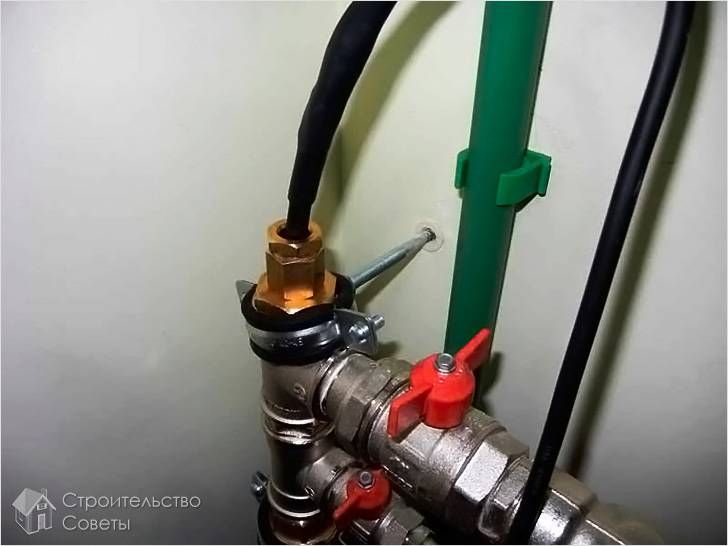

Монтаж внутри трубы

Монтаж внутри трубы

Установка нагревательного кабеля выполняется двумя способами – внутри и поверх трубы. Для того чтобы произвести монтаж кабеля внутри трубы, следует точно придерживаться инструкций и соблюдать меры предосторожности. Монтаж осуществляется следующим образом:

  • первым делом нужно отмерить длину кабеля, взяв во внимание длину трубы, которую необходимо обогреть;
  • в место, где кабель будет входить в трубу, устанавливают тройник или другой переходник, который обеспечивает герметизацию;
  • в тройник вкручивают специальную врезку;
  • только потом, кабель вводят в трубу через врезку.

Ни в коем случае не прокладывайте кабель через запорные вентили. Там, где установлена система обогрева обязательно повесьте табличку с предупреждением. Следите за тем, чтобы во время установки не повредить кабель. Если такое произошло, его следует заменить или устранить повреждение.

Обратите внимание! Установка кабеля внутрь трубы возможна в том случае, когда ее диаметр больше 40 мм. В противном случае кабель будет занимать место в трубе, препятствуя протоку воды.

Если со временем кабель придет в негодность, или же его необходимо будет починить, первым делом следует отключить водопровод и питание электросети. После этого снять муфту с тройника и заменить кабель. Затем всю конструкцию нужно собрать в обратном порядке.

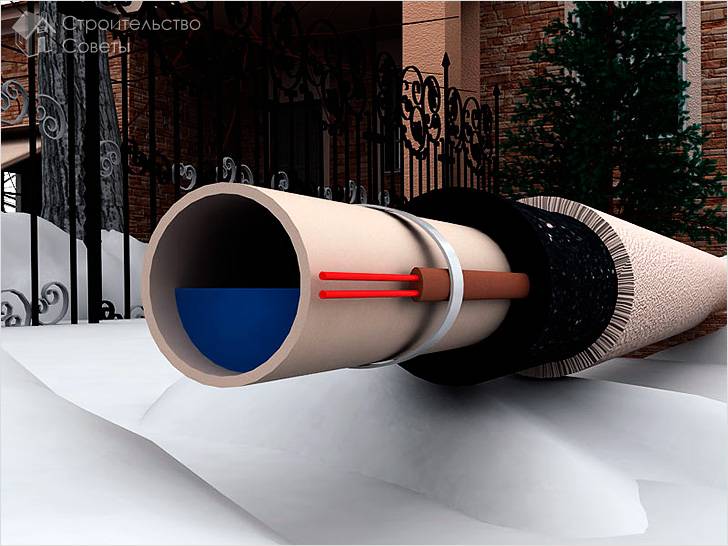

Установка поверх трубы

Установка поверх трубы

Если внутрь трубы не добраться, или это труба от системы водостока, можно применить наружную установку нагревательного элемента. Такой монтаж выполняется в два способа:

  • линейный, когда кабель проходит вдоль трубы;
  • спиральный, когда кабель наматывается на трубу витками.

Какой способ бы вы ни выбрали, первым делом нужно обеспечить утепление трубы с нагревательным элементом, чтобы свести к минимуму теплопотери. При выборе толщины утеплителя, учтите условия и место прокладки трубы. Когда утепляемые трубы находятся под землей или в здании, то слой утеплителя может быть тоньше. Если же трубы находятся снаружи, необходим более толстый слой. Толщина колеблется от 20 до 50 мм. Для этой цели отлично подойдет вспененный полиэтилен или пенополистирол. Эти материалы стойкие к влаге и долговечны. Если вы хотите защитить и сам теплоизоляционный слой от повреждений, поместите трубопровод в защитную гильзу, которой послужит труба с большим диаметром.

Самым простым вариантом является монтаж кабеля линейным методом. На нижнюю часть трубы крепится кабель. Для удобства установки начало кабеля нужно зафиксировать изолентой или строительными хомутами, которые стойки к температурам. Затем, используя алюминиевую самоклеящуюся ленту, нужно закрепить кабель вдоль всей трубы. Лента будет плотно покрывать кабель, не выпуская тепло и распределяя его по поверхности трубы. Если она находится снаружи или под землей, а вы живете в местности с суровыми зимами, можно использовать два кабеля. Закреплять их нужно не в самом низу, а по бокам, чуть ниже середины. Благодаря этому нагрев будет сильнее и труба не замерзнет. А если она находится под землей, кабель будет защищен от давления и не испортится.

Строение кабеляСтроение кабеля

Для крепежа можно применять не только алюминиевую ленту, но и строительные хомуты, и изоляционную ленту. В таком случае расстояние между креплением должно составлять 30 см. Закреплять кабель металлическими хомутами нельзя. Длину нагревательного кабеля выбрать просто: отмеряйте расстояние труб, которые нужно утеплить, это число и будет необходимым для утепления.

Что касается спирального типа монтажа, то он более трудоемкий. Однако контакт кабеля с трубой будет больший, что обеспечит лучший обогрев всей трубы. В таком случае расход кабеля также увеличится, в зависимости от шага витка. Технология фиксации кабеля та же, как и в первом случае. Главное – правильно рассчитать необходимую длину.

Подготовительные работы

Подготовительные работы

Определившись с методом и размещением кабеля, его нужно подготовить для эксплуатации. Вот перечень инструментов, которые понадобятся для этой цели:

  • линейка или рулетка;
  • монтажный нож;
  • плоскогубцы;
  • соединительные гильзы;
  • кусачки;
  • кримпер;
  • термоусадочные трубки;
  • строительный фен.

Конец кабеля нужно зачистить и соединить с другим кабелем для подачи электричества. Другой конец – сделать герметичным, защитив от воды и замыкания. Итак, все по порядку и в деталях.

Чтобы соединить провод с розеткой, его нужно очистить от изоляции. Отмерьте 4,5–5 см от конца и обрежьте верхний слой изоляции. Резать нужно аккуратно, чтобы не повредить оплетку кабеля. Затем экранирующую оплетку из медных луженых проволок нужно расплести и свернуть, чтобы образовался дополнительный провод. Он будет служить как заземление.

Далее снимите следующий слой заземления, отступив 2 см от внешней изоляции. В итоге вы увидите саморегулирующуюся нагревательную матрицу, внутри которой две токопроводящие жилы. Отделите жилы от матрицы так, чтобы получить оголенные провода. Кабель готов к соединению.

С помощью медных луженых гильз в оболочке соединяем провода от нагревательного кабеля с электрическим проводом. Если они длинные, заранее наденьте термоусадочные трубки. Для герметизации используются две трубки, одна меньшего диаметра, другая – большего. Потребуются три гильзы: 2 для проводов и 1 для заземления. Вставьте концы токопроводящих жил в гильзу и закрепите провода друг с другом, используя кримпер. Для этого нужно зажать инструментом провода в гильзе и проверить, крепко ли они держатся. Провод заземления пока не трогайте.

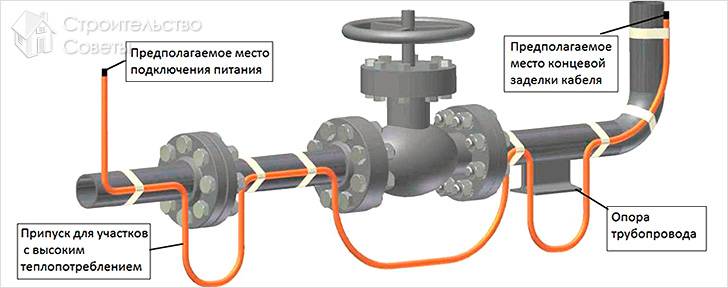

Монтаж саморегулирующегося кабеля на трубеМонтаж саморегулирующегося кабеля на трубе

Потом, термоусадочную трубку меньшего диаметра, нужно разместить так, чтобы она покрывала все видимые провода. Концы заземления отогните в другую сторону, чтобы они не мешали, их пока не изолируйте. При помощи строительного фена нагрейте трубку. Под воздействием тепла она плотно сядет на провод, делая соединение герметичным. Клей, который при нагревании вступает в действие, надежно зафиксирует соединение, не позволяя воде попасть внутрь.

После этого провода заземления соедините при помощи гильзы и кримпера. Используя термоусадочную трубку большего диаметра, герметизируйте соединение поверх первого слоя.

Обратите внимание! Если у вас нет строительного фена, обычный фен не подойдет, так как поток воздуха недостаточно горячий. Более того, он может сгореть. Воспользуйтесь зажигалкой или спичками. Делать это нужно аккуратно, чтобы не повредить трубку.

Теперь кабель готов к подключению в розетку. Другой конец кабеля тоже следует герметизировать. Опять же, нужно снять внешнюю оболочку на 2 см от края. Оплетка вам не нужна, ее можно откусить кусачками, ими же срежьте часть провода ступенькой, чтобы одна жила была выше другой.

Из комплекта термоусадочных трубок остались две меньших. Одну из них наденьте на соединение и уже знакомыми движениями нагрейте ее, чтобы она плотно села на провод. После этого конец трубки запаивается плоскогубцами. Просто прижмите его, чтобы клей схватился. Лишнее отрежьте. То же самое сделайте со второй трубкой. Такой провод можно оборудовать как вовнутрь трубы, так и снаружи.

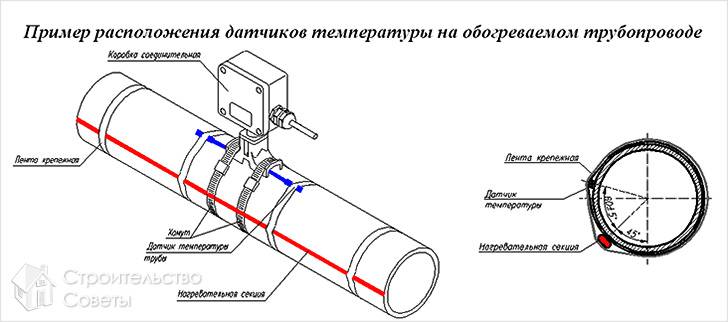

Установка датчика температурыУстановка датчика температуры

Теперь система подогрева труб готова. Ее включают при температуре не ниже 5˚С. Нежелательно включать нагревательный провод, при минусовой температуре. Во избежание промерзания труб, включайте обогрев до наступления морозов.

Видео

О том, как подключить греющий саморегулирующийся кабель вы можете узнать из предложенного нами видео:

Комментарии

  • Выйти из профиля
СОХРАНИТЬ
Последние комментарии
Александр Иванов
26.12.2016, 19:00
  • Это спам
  • Пожаловаться
В статье есть неточности. Спиральную укладку лучше не применять от слова "вообще". Если мощности одной нитки кабеля недостаточно, то укладывать в 2 нитки по прямой. Объясню почему: если не уследили и труба замерзла, то проток воды по прямой протопится гораздо быстрее чем проток по спирали. Плюс неудобно крутить кабель вокруг трубы чисто физически. У любого кабеля есть такая характеристика как минимальный радиус изгиба. Дальше, внутренний диаметр трубы не менее 40 мм - это чушь. Спокойно можно засунуть кабель в трубу диаметром 25мм. Probatum est! (сиречь "проверено, работает") Сечение кабеля 7*10 мм, концевая муфта естественно толще, где-то 10*14 мм. Это мы сейчас говорим про специализированные решения типа Raychem FrostGuard или Nexans DefrostWater. Ну и важное уточнение. Перед тем покупать кабель рассчитайте теплопотери в Ваттах на метр трубы (гуглите "онлайн калькулятор теплопотерь трубопровода"). Потом прибавьте как минимум 20%, так Вы узнаете какой мощности кабель Вам нужен.
0
Ответить
Николай Машир
24.10.2016, 22:32
  • Это спам
  • Пожаловаться
А если без гильз примотал подводящий кабель, то будет работать?
0
Ответить
Геннадий Сташков
Администратор
Николай Машир
25.10.2016, 01:05
  • Это спам
  • Пожаловаться
Николай! Работать без гильз будет, только сколько неизвестно. В самый ответственный момент из-за процесса окисления контакт может пропасть. Какой тогда смысл приобретать и монтировать дорогостоящий греющий кабель?
-1
Ответить
Форест Гамп
05.10.2016, 04:08
  • Это спам
  • Пожаловаться
Спасибо! Очень полезное видео!
-1
Ответить
