Каким должен быть уклон канализации

Каким должен быть уклон канализации

Успешная работа бытовых канализационных систем, монтируемых в современных жилых строениях, возможна лишь при наличии небольшого угла наклона сливных труб по отношению к линии горизонта.

И вообще, то, каким должен быть уклон канализации во многом определяет саму возможность нормальной эксплуатации системы, работающей по принципу самотёка. При этом неправильный выбор величины уклона канализационной труб приводит, как правило, к частичному непрохождению сточных жидкостей и, как следствие, – к образованию засора в действующей водопроводной системе.

Выбор правильного уклона

Некоторые начинающие пользователи стараются выбрать уклон стока, максимально возможный для существующих условий эксплуатации, рассчитывая на то, что при большой величине этого показателя нечистоты будут сливаться быстрее.

Но подобный подход является ошибочным и нередко приводит к печальным последствиям.

Обратите внимание! При слишком большом уклоне труб может произойти их заливание и срыв водяных запоров в сифонных системах. При этом воздух из сливной системы проникает непосредственно в жилое помещение, что является недопустимым для нормальных условий обитания.

Таким образом, большой угол уклона прокладки трубопровода так же плох, как и малый.

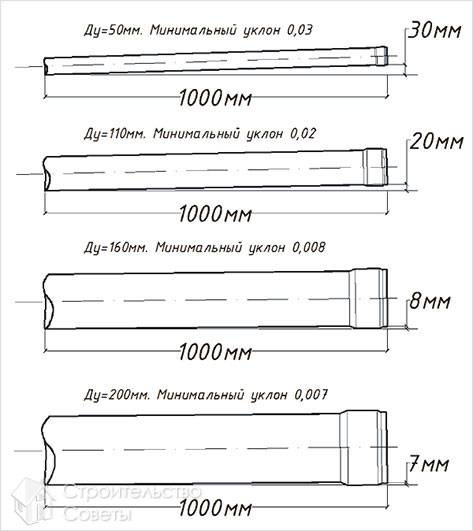

Максимальный и минимальный уклон
Максимальный и минимальный уклон

Расчёт уклона

Основной проблемой, с которой приходится сталкиваться всем новичкам при прокладке трубопровода, является неудобство оценки угла наклона, выражающегося в десятых долях градуса. Для того чтобы вам стало более понятно такое выражение, рассмотрим на примере, что означают приводимые во всех строительных справочниках цифры.

То, что указывается в виде десятичной дроби, означает соотношение перепада высот конца и начала трубопровода (снижения) к общей длине трубы. Таким образом, если длину канализационной трубы, выраженную в метрах, умножить на величину уклона, то получится суммарный перепад высот по всей её протяжённости (разница между самой высшей и самой низшей точками трубопровода).

Так, при общей длине труб канализации5,6 метра, например, и заданном уклоне 0,07 вы получите разницу между начальной и конечной точкой в 39 см.

Уклон в зависимости от диаметра труб
Уклон в зависимости от диаметра труб

Наполненность трубы

При укладке канализационной системы, помимо всего прочего, должен учитываться и так называемый коэффициент наполненности канализационной трубы, указывающий на соотношение уровня воды в ней к её диаметру. Для вычисления этого показателя должна быть использована следующая формула:

К = H/D, причём H – это высота уровня воды, а D – диаметр самой трубы.

Для стеклопластиковых труб, имеющих более гладкую поверхность, коэффициент наполненности имеет значение 0,5, а для более шероховатых трубопроводов из асбеста или керамики величина этого показателя составляет порядка 0,6.

Расчет наполненности трубы
Расчет наполненности трубы

Указанные значения коэффициентов наполненности обеспечивают необходимую скорость продвижения стоков по трубопроводу, исключающую возможность оседания на стенках труб частиц грязи, находящихся во взвешенном состоянии.

Следует отметить, что значение минимального уклона сливного трубопровода, монтируемого в жилых помещениях, зависит от диаметра входящих в него труб канализации. В соответствии со строительными нормами для 50-миллиметровых канализационных труб, например, он должен быть не менее 0,03 (3 см. на метр длины водопровода).

Поскольку полы в современной квартире не могут браться в качестве ориентира горизонтальности – для определения точного значения угла наклона трубопровода используются строительные уровни того или иного вида.

Наружная канализация

Данные о необходимом уклоне наружной канализации указываются обычно в соответствующих строительных нормативах. Используемые для прокладки наружной канализации трубы имеют при этом, как правило, больший диаметр.

Уклон наружной канализации
Уклон наружной канализации

Трубы с диаметром большего размера могут использоваться и в так называемых особых условиях, под которыми понимается ситуация, когда при монтаже трубопровода возникают труднопреодолимые препятствия, мешающие получению нужного уровня снижения (уклона).

Профессионалы нередко используют и такое понятие, как предельное значение величины уклона, равное 0,15. При таком коэффициенте снижения (более 15 сантиметров на метр длины трубы), система будет функционировать на «пределе». При этом грязь будет постоянно накапливаться на стенках трубопровода, поскольку стекающая с большой скоростью вода не успевает смывать нечистоты.

Обратите внимание! При проведении всех этих расчётов должен учитываться и такой показатель канализационной системы, как величина нагрузки на неё.

Так, например, при подготовке стока для умывальника уклон может выбираться на ваше усмотрение, т.к. забивка труб грязевыми отходами в этом случае маловероятна.
