Для самостоятельной сборки фрезерного станка по дереву в домашних условиях от вас, как минимум, потребуется знание основ организации столярных и электрических работ. Кроме того, перед тем, как сделать фрезерный станок, обязательно следует ознакомиться с его устройством и тщательно изучить все детали конструкции.

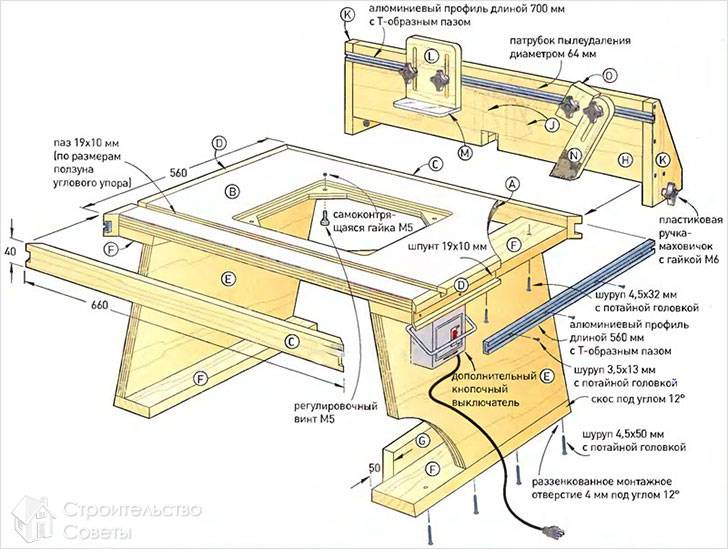

Схема фрезерного станкаСхема фрезерного станка

При внимательном изучении схемы будущего механизма обратите внимание на то, что она должна содержать следующие узлы:

  • рабочий стол, являющийся основой конструкции;
  • монтажную пластину, монтируемую в зоне резки;
  • приводной механизм.

Рассмотрим порядок подготовки отдельных составляющих фрезерного станка более подробно.

Столешница с монтажной пластиной

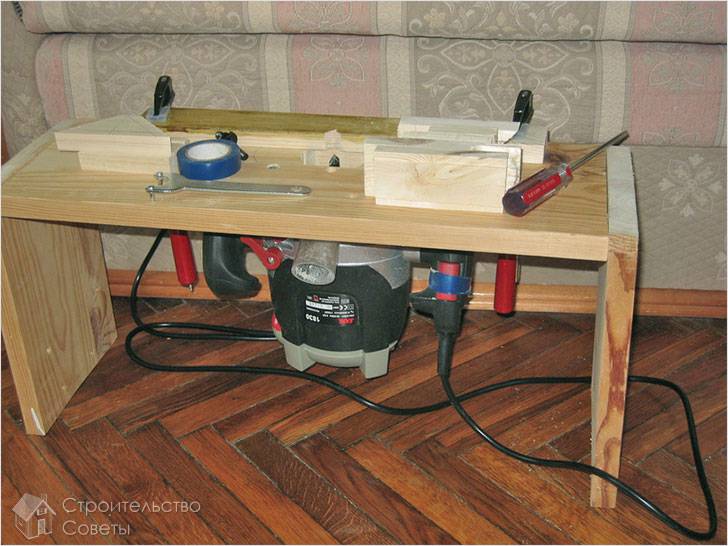

Столешница с монтажной пластиной

Простой самодельный фрезерный стол может быть изготовлен из листа ДСП, в котором предварительно проделывается небольшое отверстие для вывода рабочей части фрезы и установки направляющей, закрепляемой на его плоскости специальными струбцинами. Вся эта конструкция может быть смонтирована на старой, но ещё достаточно прочной столешнице с крепкими ножками.

Для изготовления крышки стола лучше всего подойдёт лист многослойной фанеры с наклеенным на него пластиком требуемого размера и формы. По краям получившейся столешницы рекомендуется установить специальные кромочные накладки, после чего можно будет перейти к обустройству так называемой монтажной пластины.

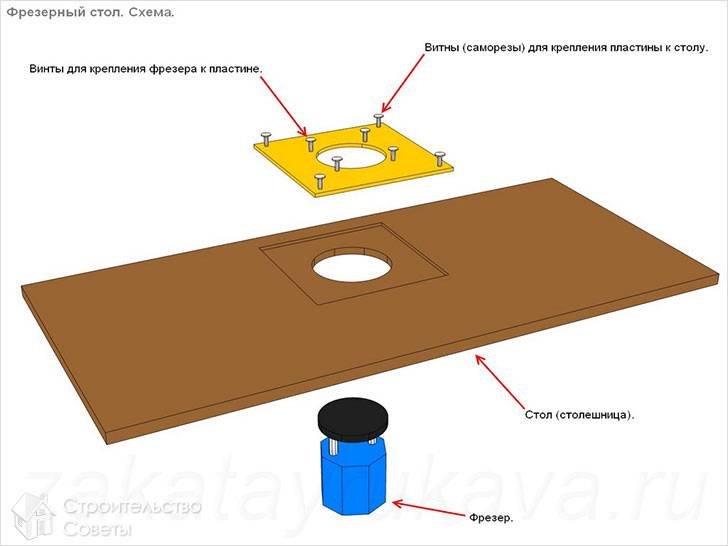

Фрезерный столФрезерный стол

Для этого в ней проделывается овальное отверстие по размеру фрезы, а затем в этом месте удаляется участок покрытия, повторяющий по контуру монтажную пластину, которая (после настилки и приклейки в подготовленном для неё месте) должна расположиться заподлицо с поверхностью.

Привод

При выборе подходящего для фрезерного стола электропривода в первую очередь следует определиться с его рабочей мощностью, достаточной для проведения планируемых вами работ по дереву. Для неглубокой выборки деревянных заготовок вполне подойдёт электродвигатель мощностью 500 Ватт.

Но этой мощности не будет хватать для обработки крупных изделий из древесины. Вот почему лучше всего обзавестись приводом мощностью порядка 1‒2 киловатта, что позволит вам использовать любой тип фрез для обработки заготовок в «щадящем» режиме.

Обратите внимание! Маломощный электродвигатель при больших нагрузках прослужит очень мало.

Заметьте, что для наших целей могут применяться не только стационарные электромоторы, но и приводы некоторых ручных электрических инструментов, таких, например, как болгарка, перфоратор или фрезер ручного типа.

Ещё одним важным показателем электропривода, определяющим чистоту реза фрезы, является оборотистость установленного в нём двигателя. При выборе этого параметра исходят из того, что чем большее количество оборотов обеспечивает мотор, тем лучше. Отметим также, что схема подключения электропривода к электросети определяется типом выбранного вами двигателя (однофазный или трёхфазный).

Простейший фрезерный механизм лифтового типа

Фрезерный станок по деревуФрезерный станок по дереву

Для фрезерной обработки древесных заготовок иногда используется упрощённая конструкция в виде подающего механизма со встроенной в него фрезой. Перед началом работ вам следует подготовить небольшой эскиз (чертёж) такого подающего узла, что заметно упростит его последующую сборку.

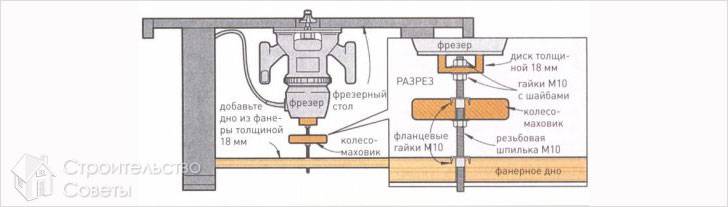

Схема лифта к фрезеруСхема лифта к фрезеру

В состав конструкции узла подачи должны входить следующие элементы:

  • корпус, используемый как несущее основание;
  • каретка со скользящими полозьями и встроенной фрезой;
  • резьбовая ось;
  • винт фиксирующий.

Управление работой такого механизма осуществляется довольно просто. При вращении резьбовой оси каретка с фрезой перемещается вдоль направляющих полозьев, плавно приближаясь к зоне обработки. По достижении требуемого положения она стопорится на полозьях при помощи специального фиксирующего винта.

Таким образом, фрезерный механизм простейшей конструкции, изготовленный своими руками, обеспечит вам точное позиционирование сменной фрезы в зоне резки.
