Испытание кабеля повышенным напряжением

Испытание кабеля повышенным напряжением

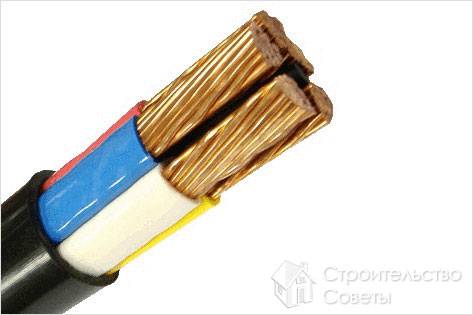

Испытание кабеля – проверка на наличие дефектов, которые могут в дальнейшем привести к снижению эффективности его использования, а в некоторых случаях к неполадкам аппаратуры или несчастным случаям. Для проведения такой проверки используется испытанный годами метод приложенного напряжения, позволяющий выявить те самые дефекты, которые снижают электрическую прочность.

Подготовка

К проведению данных работ допускаются лица старше 18 лет и после прохождения специального тестирования. Усвоенный материал проверяется особым человеком, который оставляет отметку в журнале об уровне знания.

Перед началом работы необходимо провести поверхностный осмотр кабеля и протереть воронки.

Обратите внимание! Если будут обнаружены явные дефекты изоляции или чрезмерная загрязненность кабеля, к испытаниям приступать запрещается. Не забывайте и о температуре в помещении (она должна быть положительной).

Также требуется измерить сопротивление изоляции кабеля.

Схема

При испытании кабеля используется выпрямленный ток, который необходимо подводить к каждой жиле кабеля по очереди. Испытание кабеля повышенным напряжением проводится только тогда, когда все металлические элементы, кроме одной жилы, заземлены, что позволит проверить прочность изоляции между землей, жилой и другими фазами.

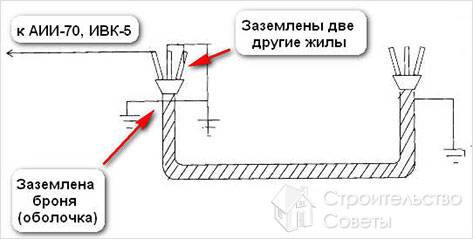

Схема испытания кабеля
Схема испытания кабеля

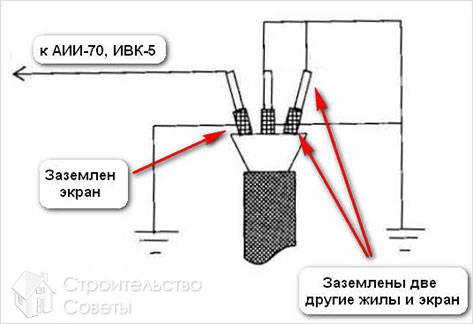

Проведение испытания
Проведение испытания

Если испытуемый кабель сделан без оболочки или других элементов из металла, то повышенное напряжение необходимо подводить между жилой, которая проверяется, и другими (они должны быть соединенными и заземленными).

Можно направлять ток на все жилы сразу, но тогда потребуется измерять утечку тока в каждой фазе.

Если в испытании участвует одножильный кабель с броней или металлической оболочкой, то напряжение прикладывается между жилой и экраном.

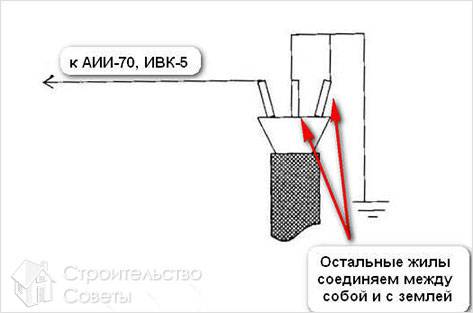

Правила проведения испытания
Правила проведения испытания

При проведении данной работы кабель должен быть отключен от любого электрооборудования, а жилы разведены на расстояние не менее 15 см.

Нормы испытаний

Длительность проведения испытаний линий при напряжении до 10 кВт с изоляцией из пластмассы или бумаги равна 10 минутам после монтажа, и 5 минутам во время эксплуатации. Если же кабельные линии имеют резиновую изоляцию, а используемое напряжение не более 10 кВт, то продолжительность испытаний где-то 5 минут.

Методика проведения испытаний

Испытание кабеля повышенным напряжением станет понятнее для тех, кто первый раз делает это, если мы приведем наглядный пример, для чего возьмем изделие марки ААШВ (3х95).

Нам потребуется специальный аппарат АИИ-70, который также можно заменить ИВК-5. Подаваемое напряжение поднимается постепенно (примерно 1-2 кВт в 1 секунду), пока его показатель не достигнет 60 кВт. Когда это условие будет выполнено, можно начинать отсчет времени.

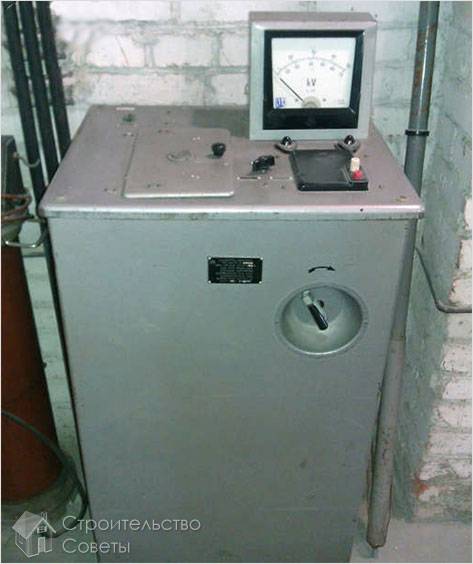

Аппарат АИИ-70
Аппарат АИИ-70

По истечении отведенного времени значение утечки тока записываем и смотрим в специальную таблицу. Теперь необходимо рассчитать коэффициент асимметрии по фазам. В большинстве случаев он не более двух, но бывают и исключения.

После завершения высоковольтных испытаний потребуется еще одно измерение сопротивления изоляции.

Кабель успешно прошел испытание, если:

  1. Не было пробоя, поверхностных разрядов и перекрытия по поверхности.
  2. Увеличения показателя тока утечки.
  3. Сопротивление изоляции не изменилось (особенно в меньшую сторону).

Может случиться и такое, что утечки имеют значения, несколько превышающие имеющиеся в специальных таблицах. В таком случае можно вводить кабель в эксплуатацию, но следующее его испытание должно быть гораздо раньше, нежели при обычных значениях.

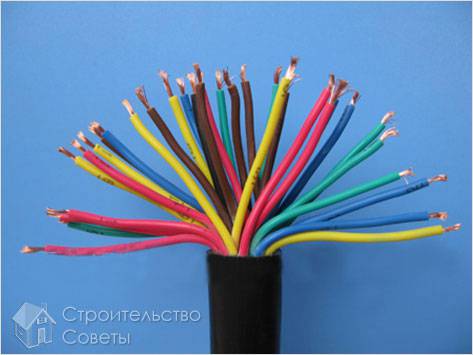

Успешное испытание кабеля
Успешное испытание кабеля

Если же при испытании ток утечки стал постепенно увеличиваться, но пробоя не видно, то продолжительность воздействия на кабель высокого напряжения необходимо увеличить. Если при этом пробоя нет, то можно вводить кабель в работу, но необходимо уменьшить время между повторным испытанием.
