Подъемные гаражные ворота своими руками

Требования к гаражным и складским варотам

Особенностью нашего времени является непрерывное совершенствование технического уровня изделий, производимых современной автомобильной промышленностью. То же самое можно сказать и о продукции, выпускаемой сопутствующими автомобилестроению отраслями производства; причём утверждение это справедливо и для такой важной их составляющей, какой считаются всем нам знакомые гаражные ворота.

В последние годы на смену традиционным распашным (сдвижным) механизмам всё чаще приходят более удобные в эксплуатации и более компактные ворота подъёмного типа. Но специфика этих конструкций предъявляет к их разработчикам особые требования, без выполнения которых все эти нововведения не имели бы никакого смысла.

Требования

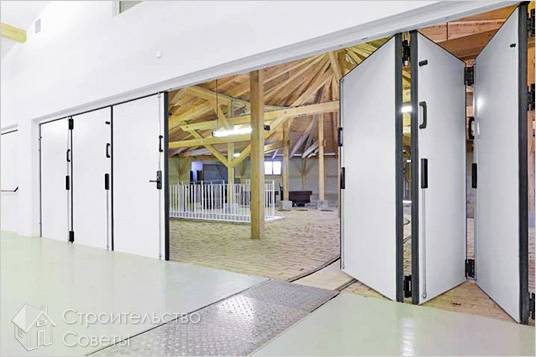

Пример автоматических складных ворот
Пример автоматических складных ворот

Современные гаражные ворота (независимо от их вида и конструкции) должны полностью удовлетворять следующим требованиям:

  • такие ворота призваны, в первую очередь, исключить возможность проникновения посторонних лиц в помещение гаража, т.е. должны быть достаточно прочными;
  • они должны обеспечивать все необходимые условия, связанные с поддержанием внутри объекта комфортного микроклимата (иметь качественную тепло- и гидроизоляционную защиту);
  • подъёмные ворота любого класса должны быть достаточно просты в эксплуатации и располагать современным привлекательным видом.

Ворота подъёмного типа наиболее полно соответствуют всем приведенным выше условиям, причём основным их достоинством принято считать компактность. Помимо этого, они настолько просты в эксплуатации, что даже в отсутствии автоматического привода управление ими не представляет особой сложности.

Отметим, что с выбором типа и конструкции гаражных ворот вам следует определиться ещё на стадии проектирования всего гаражного сооружения; при этом их размеры устанавливаются, как правило, исходя из размеров всего гаражного строения в целом и габаритов хранящейся в нём автомобильной техники.

Согласно действующим строительным нормам подъёмные ворота могут иметь следующие типовые размеры: по ширине – не менее 2,5 м, а по высоте – порядка 1,9-2,4 м.

Типы конструкций

По своему конструктивному исполнению все подъёмные ворота делятся на следующие основные типы:

  • складные конструкции;
  • подъёмно-поворотные механизмы;
  • секционные ворота.

Складной вид ворот
Складной вид ворот

Подъемно-поворотный вид ворот
Подъемно-поворотный вид ворот

Секционный тип ворот
Секционный тип ворот

Кроме того, по виду приводного устройства различают управляемые вручную механические ворота и конструкции с автоматическим приводом (в том числе и с приводом, управляемым дистанционно).

Немаловажными факторами, определяющими выбор подходящей для вашего случая конструкции ворот, являются сезонность их эксплуатации, а также порядок ухода за прилегающим к гаражу участком.

В отличие от ворот распашного типа, относящихся к категории сравнительно простых конструкций, подъемные ворота в плане их самостоятельного изготовления представляют собой механизм намного более сложный. Вот почему для изготовления подъёмных гаражных ворот вам более всего подойдёт вариант приобретения готового комплекта, включающего в себя все необходимые элементы для сборки конструкции.

Самостоятельная сборка гаражных ворот производится обычно с учётом подробных указаний, приводимых в прилагаемой к комплекту инструкции (дополненной к тому же схемой соединения отдельных механизмов).

Входящие в состав сопроводительной документации эскизы помогают исполнителю избежать возможных ошибок в работе и заметно упрощают все производимые сборочные операции.

Последовательность сборки

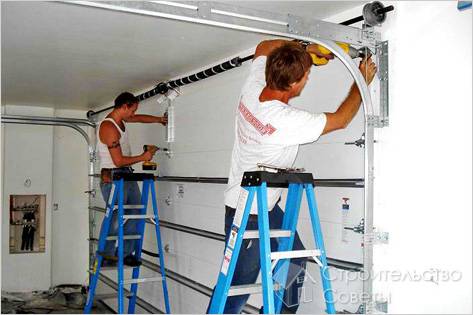

Монтаж подъемных ворот
Монтаж подъемных ворот

Схема управления воротами
Схема управления воротами

Проведение большинства сборочных операций потребует от вас наличия следующего рабочего инструмента:

  • перфоратора или дрели (шуруповёрта);
  • комплекта победитовых свёрл;
  • набора монтажного инструмента;
  • измерительной рулетки;
  • уровня.

Монтажные работы начинаются, как правило, с обустройства дверного проёма, причём для гаражей, изготовленных из пенобетонных блоков, его необходимо будет укрепить посредством дополнительного металлического каркаса.

Параметры дверного проема для ворот
Параметры дверного проема для ворот

Порядок проведения всех последующих монтажных операций, которые должны выполняться в процессе сборки подъемных ворот, выглядит приблизительно следующим образом:

  1. Монтаж сваренного из металлических профилей рамного каркаса, представляющего собой основу будущих ворот.
  2. Обустройство вспомогательных (горизонтальных и вертикальных) направляющих, необходимых для задания траектории перемещения полотна ворот.
  3. Тонкая настройка (позиционирование) этих направляющих, устанавливаемых под небольшим углом друг к другу.
  4. Установка на рамном каркасном основании кронштейнов с закреплёнными на них роликами скольжения.
  5. Монтаж и настройка специальной системы противовесов, управляемых при помощи стального троса.

Видео

Опытом установки подъемных ворот поделился автор данного видео:
