Пайка медных труб своими руками

Пайка медных труб своими руками

Надежность и долговечность медных труб не подвергается сомнению. Однако пайка медных труб своими руками потребует большей сноровки, чем при установке других типов труб, например пластиковых. Выбор технологии соединения изделий из меди зависит от назначения трубопровода. Наиболее часто для пайки медных труб применяются две технологии. Высокотемпературная сварка чаще всего используется, если подразумевается, что нагрузки на трубопровод будут высокими. Для обустройства бытовых трубопроводов отлично подходит низкотемпературная пайка.

Прежде чем приниматься за самостоятельную пайку медных труб, следует внимательно изучить технологии производства таких работ. Ведь они требуют ответственного и внимательного подхода.

Технология высокотемпературной пайки

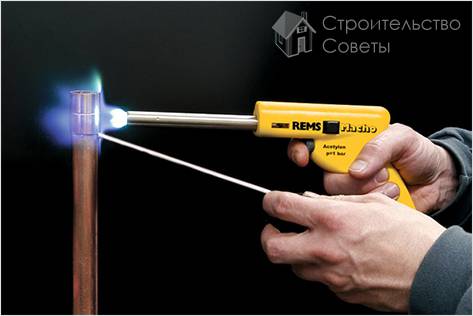

Технология высокотемпературной пайки

Соединение труб из меди с применением высокотемпературной пайки осуществляется при температурах выше 450 градусов. Необходимость применения столь высоких температур обусловлена использованием металлов с более высокой температурой плавления, чем олово. Основу смеси для высокотемпературного припоя составляют медь, серебро и некоторые другие металлы. Припой, сделанный с использованием тугоплавких материалов, дает так называемый, пьяный шов, который обладает рядом преимуществ по техническим параметрам. Такой шов незаменим в случаях, когда необходимо соединить трубы большого диаметра.

Обратите внимание! Для сооружения водопроводов высокотемпературный способ используется, когда температура теплоносителя выше 130 градусов, а диаметр изделия больше 28 мм. Благодаря высокой надежности и прочности шва, получающегося в результате высокотемпературного соединения, такой метод широко распространился в газовой промышленности.

Твердая пайка очень часто применяется при устройстве отопительных систем. При производстве сантехнических работ использование этого метода позволяет устроить отвод от уже собранной системы отопления.

Главная особенность высокотемпературной пайки состоит в отжиге металла, после которого он размягчается.

Обратите внимание! Чтобы избежать потери прочности меди, следует позволить ей остыть естественным путем, а чрезмерного нагрева следует избегать.

Технология низкотемпературной пайки

Низкотемпературная пайка

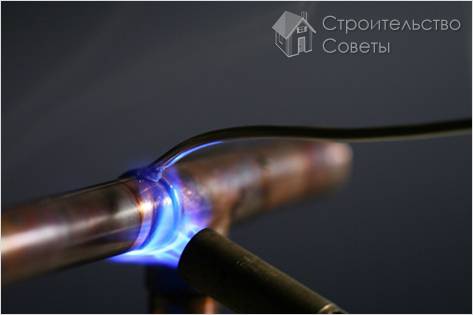

Низкотемпературная пайка

В бытовом отоплении, водоснабжении, а так же других отраслях, в которых температура относительно не высока, наиболее часто применяется метод низкотемпературной пайки. Такой способ применяется в системах с использованием температуры ниже 450 градусов и для изделий небольшого диаметра.

Такая технология пайки позволяет не отжигать металл, что в свою очередь поспособствовало широкому распространению этого метода при проведении сантехнических работ. Этот метод является наиболее безопасным при осуществлении работ собственными силами.

Основные этапы пайки

Все работы по производству спайки можно разбить на следующие технологические шаги:

  • Резка изделия.
  • Очистка наружной и внутренней поверхностей трубы и раструба.
  • Проверка соединяемых деталей и зазора.
  • Нанесение флюса на поверхность изделия.
  • Сборка.
  • Нагрев.
  • Заполнение монтажного зазора припоем.
  • Охлаждение пайки.
  • Удаление остатков флюса и очистка соединения.

Как паять медные трубы

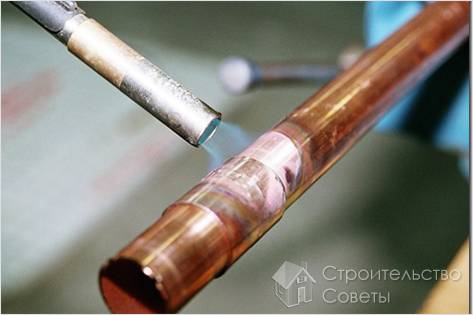

Как паять медные трубы

Прежде, чем приниматься за пайку медных труб, нужно соответствующим образом подготовить срезы — зачистить их, устроить технические зазоры, чтобы затем заполнить их смесью припоя. Для сварки труб используется специальное вещество, называемое флюс. Флюс позволяет равномерно распределить припой по всему объему зазора и сделать шов более надежным. Основное правило при использовании этого вещества состоит в том, чтобы избежать попадания влаги на подготовленную поверхность. После выполнения всех правил можно приниматься за пайку.

Нагрев изделий при низкотемпературной пайке

Для производства этого типа работ потребуются низкотемпературный флюс, газовая горелка на пропане и газовая смесь: пропан-бутан-воздух. Иногда используется воздушно-пропановая смесь.

Флюс для пайки
Флюс для пайки

Для производства низкотемпературной пайки может использоваться электрический паяльник, который тоже подходит для нагрева элементов соединения. Если для нагрева используется газовая горелка, то нужно иметь в виду, что пятно контакта постоянно должно перемещаться, что позволит добиться равномерного нагрева.

Газовая горедка для сварки
Газовая горедка для сварки

Обратите внимание! Если с первого касания припой не плавится, нужно продолжить процесс. Но как только припой размягчился, нужно отвести пламя и позволить припою распределиться по техническому зазору.

Нагрев изделий при высокотемпературной пайке

Технология высокотемпературной пайки, благодаря надежности и прочности, так же известна как "твердая". Для сварки по такой технологии используется ацетилен-воздушная или пропан-кислородная газовые смеси. Для соблюдения всех требований технологии, пламя должно быть горячим, о чем свидетельствует его ярко-синий цвет.

Ход работы по пайке труб из меди
Ход работы по пайке труб из меди

Пламя горелки следует перемещать по всей длине шва и окружности изделия, это позволит добиться равномерного нагрева. Детали соединения следует нагревать до 750 градусов. Нужную температуру легко определить по темно-вишневому цвету нагреваемых изделий.

Видео

Предлагаем вашему вниманию видеоролик, демонстрирующий процесс пайки медных труб.
