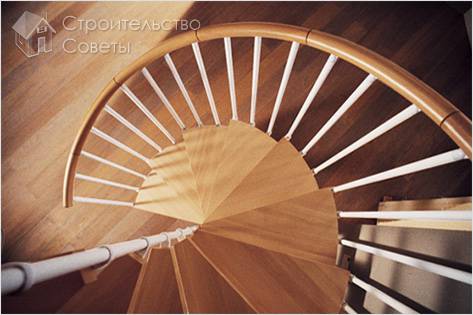

Модульная лестница своими руками

Модульная лестница своими руками

Лестницу, опирающуюся всего лишь на один центральный косоур, и состоящую из отдельных повторяющихся элементов (модулей с закрепленными на них ступенями), скрепленных между собой, при желании можно сделать самостоятельно. В статье мы поговорим о том, как сделать модульную лестницу своими руками.

Модульная лестница (а речь сейчас идет именно о ней) обычно имеет вид полукруга, поэтому требует для своего размещения достаточно большой площади. Однако «воздушная» конструкция лестницы, в качестве опор для которой могут выступать как столбы, так и выступающие из стены (или прикрепленные к ней) балки-кронштейны, позволяет придать ей практически любую форму (прямую, поворотную с площадкой, в виде спирали и т.д.).

Подготовительные работы

Чтобы модульная лестница прослужила достаточно долго, следует придерживаться следующих правил:

  • под вертикальными опорами лестниц лучше залить небольшую бетонную площадку – своеобразный фундамент, принимающий на себя вес лестницы;
  • если часть нагрузки через кронштейны будет передаваться на стену, то стена эта должна быть капитальной, толщиной не менее 200 мм (а не тонкая перегородка);
  • лестницу, устанавливаемую на деревянный пол, следует опирать на лаги, предварительно усилив их поперечными брусками.

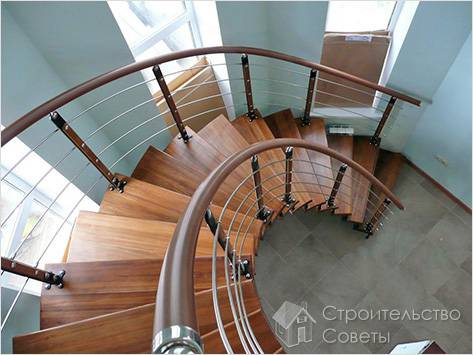

Изготовлние модульной лестницы
Изготовлние модульной лестницы

Создавать модульные лестницы нельзя без предварительных расчетов. Для их проведения вам будет необходимо:

  • Сделать чертеж помещения, в котором вы собираетесь устанавливать лестницу. Такую схему лучше всего вычерчивать в масштабе (на бумаге в клеточку или миллиметровке).
  • Измерьте высоту помещения, в сантиметрах. Рядом с планом помещения на листе схематически изобразите разрез помещения по высоте (отметьте линиями уровень пола нижнего и верхнего этажа с обязательным соблюдением масштаба).

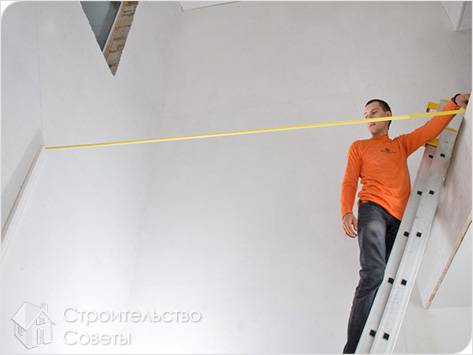

Подготовительные работы

  • Затем сделайте схематический рисунок лестницы. Расстояние между ступенями (по вертикали) должно составлять 14-16 сантиметров. Если последняя (верхняя) ступень получается по высоте меньше необходимой, «разбросайте» этот «излишек» равномерно по всем остальным ступеням. Например, высота этажа составляет 280 сантиметров. При высоте ступени в 15 сантиметров у нас получится на схеме 18,6 ступеней. В этом случае лучше сделать 18 ступеней, расстояние между которыми по высоте будет равно 15,5 см.
  • Нанесите на план помещения горизонтальную проекцию ступеней. Рекомендуемая ширина лестницы – 1 метр. Ширина ступени 28-30 сантиметров.
  • При устройстве прямой или Г-образной лестницы, число ступеней в которой превышает 15, лучше сделать промежуточную площадку, длина которой равна 1 метру.

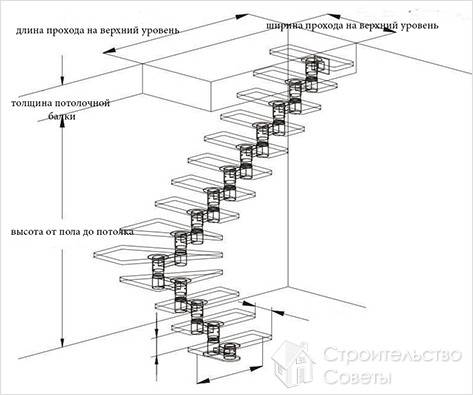

Схема модульной лестницы
Схема модульной лестницы

Спиралевидная лестница должна иметь внутренний радиус, при котором свободная часть ступени (со стороны центра поворота) сохранит открытую ширину не менее 20 сантиметров.

Сделайте крупный чертеж модулей, на которые будут крепиться ступени. Все модули должны быть одинаковыми. Если вы планируете заказать модули, то чертеж делать не обязательно.

Приступаем к созданию

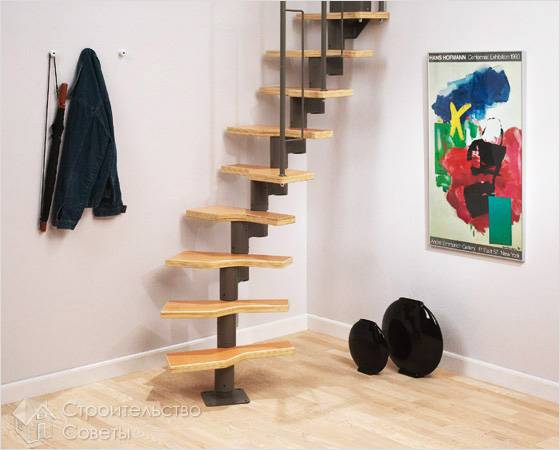

Приступаем к созданию конструкции
Приступаем к созданию конструкции

Сначала выбираем материал для ступеней: подойдет любая имеющаяся у вас древесина (толщина доски должна быть не менее 4 сантиметров). Доски на ступени обычно приходится склевать и при этом дополнительно скреплять длинными шурупами (для обеспечения необходимой прочности). Как вариант, можно купить уже готовые деревянные ступени необходимого размера или приобрести массивную доску подходящей толщины (или склеить две менее толстых).

Модули круглого сечения, на которые и будут крепиться ступени, изготовить самостоятельно не так просто. Поэтому их лучше заказать в специальной фирме, предоставив свой чертеж и расчет лестницы.

Модули квадратного сечения можно сделать из профильной трубы, с толщиной стенки не менее 4-5 мм. Соединять элементы между собой придется на болты (по 4 штуки на каждое соединение) плюс для усиления надежности – дополнительные сварные швы. Именно этот вариант мы и будем с вами сейчас подробно разбирать.

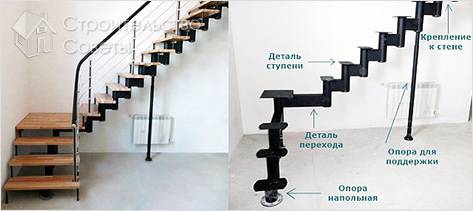

Конструкция модульной лестницы
Конструкция модульной лестницы

Сборку модульной лестницы всегда начинают снизу, поэтому, прежде всего, необходимо выполнить бетонные площадки (фундаменты) под несущие металлические опоры, которые можно сразу же в них забетонировать.

  • Нарежьте профильную трубу на элементы необходимой вам длины.
  • Просверлите в них отверстия для скрепления модулей между собой болтами.
  • Не забывая прикреплять модули к несущим опорам, соберите всю конструкцию.
  • Для усиления конструкции сделайте несколько сварных швов.
  • Если вы решили сделать ступени с окантовкой из металлического уголка, приварите его к модулям на данной стадии сборки конструкции.
  • Покрасьте все металлические части лестницы специальной краской, предварительно удалив ржавчину.
  • Установите ступени.
  • Сделайте ограждение для лестницы (из дерева или кованное).

Видео

Данный видеоролик посвящен установке модульной лестницы.
