Как сваривать трубы электросваркой

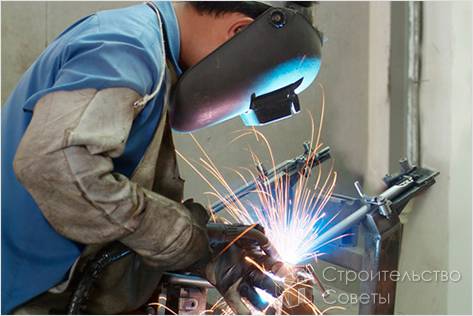

Как сварить трубы электросваркой

Ручная электросварка является самым известным способом монтажа труб, который при внешней своей простоте требует не только тщательного подхода к производству работ, но и точного соблюдения техники их выполнения. Сразу же отметим, что перед тем, как сваривать трубы электросваркой, необходимо тщательно подготовить их стыки к предстоящей сварке.

Подготовка стыков и выбор способа сварки

Подготовка трубных стыков к сварке производится путём простой механической обработки последних. В особых случаях для обработки кромок используется тот или иной абразивный инструмент. После обработки стыка на его краях не должно оставаться никаких заусенцев и острых углов, которые должны быть удалены с помощью рашпиля или абразивного круга.

Ручная электросварка трубных изделий может производиться следующими известными способами:

  • дуговая сварка с использованием так называемых покрытых электродов;
  • сварка аргонодуговая, предполагающая применение электродов неплавящегося типа.

Выбор способа сварки
Выбор способа сварки

В данной статье нами будет рассмотрен первый из этих способов (как более простой), применяемый обычно для сварки углеродистых сталей. Перед началом работ вам, прежде всего, нужно будет определиться с режимами сварки, которые предполагают выбор следующего набора параметров:

  • род тока («постоянный – переменный»), выбор которого определяется толщиной стенок свариваемых труб, а также маркой стали и типом используемых при этом электродов;
  • величина рабочего тока, зависящая от толщины используемых электродов. Его значение в амперах вы сможете определить, умножив диаметр электрода на 35;
  • оптимальный размер дуги (её длина), значение которой может варьироваться от половины толщины электрода до полного его диаметра плюс единица;
  • темп «ведения» дуги выбирается, как правило, исходя из размеров сварочного шва.

Сводные таблицы значений и взаимозависимостей всех указанных параметров приводятся сегодня во многих источниках в Интернет, так что разобраться с этим вопросом более подробно вам не составит особого труда.

Сварка простых (неповоротных) стыков

Сварка неповоротных стыков
Сварка неповоротных стыков

Вертикальные простые (или неповоротные) стыки варятся, как правило, в два захода. При этом окружность стыка с помощью условного вертикального отрезка делится мысленно на две половинки. Сварку каждой из этих условных полуокружностей следует начинать с верхнего (потолочного) положения, а затем плавно «вести» дугу через так называемый горизонтальный участок по направлению к нижнему сектору.

Каждый из указанных участков следует варить с использованием короткой дуги, длина которой составляет величину, соответствующую полудиаметру электрода. Величина перекрытия получившихся швов (или «замка») определяется диаметром трубы и может варьироваться в пределах от 20 до 40 мм.

Контроль качества и безопасность работ

Контроль качества сварки
Контроль качества сварки

Самым простым и естественным способом контроля качества сварочного шва является его визуальный осмотр, в ходе которого вы сможете выявить не только наличие прожогов, трещин или подрезов, но и обнаружить не полностью проваренные участки.

Перед осмотром подлежащих контролю швов последние должны быть тщательно очищены от шлаков, образовавшихся в ходе сварки. Контроль геометрических размеров швов проводится по стандартным процедурам с использованием щупов, шаблонов и других измерительных приспособлений.

Обратите внимание! Обязательным организационным условием работ подобного класса является соблюдение требований техники безопасности, предписывающих определённый порядок их проведения. Выполнение всех этих требований позволит вам избежать поражения электротоком, а также исключит вероятность ожогов от частиц расплава и поражения глаз сварочным излучением.

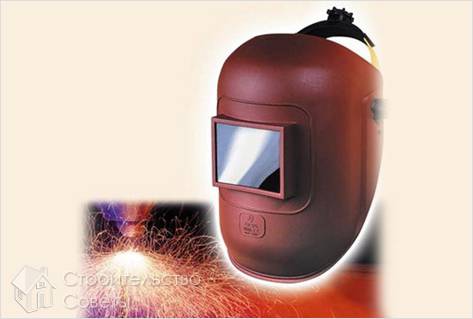

Безопасность работы при сварке
Безопасность работы при сварке

Для защиты от всех этих поражающих факторов вам необходимо:

  • убедиться в надёжности изоляции металлических частей сварочного оборудования;
  • организовать заземление корпуса вспомогательных электрических приборов (источников питания);
  • использовать только хорошо просушенную спецодежду;
  • при сварке использовать защитный щиток, полностью закрывающий лицо оператора.

Советы специалистов

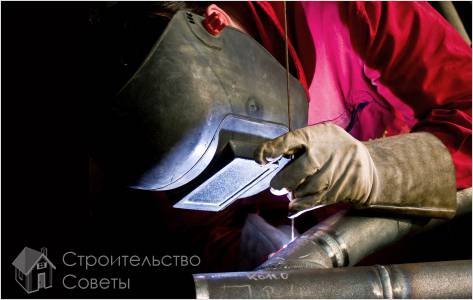

Советы профессиональных сварщиков
Советы профессиональных сварщиков

Перед тем, как сваривать трубы электросваркой специалисты советуют вам подготовить специальную оснастку, повышающую удобство и качество проводимых работ. Для труб небольшого диаметра (до 10 см) со стенками толщиной от 2 до 10 мм подобная оснастка может использоваться следующим образом:

  • Трубы закрепляются в специальных приспособлениях (типа обхватывающего обруча), а затем прихватываются в одной или более точках стыка.
  • При одиночном прихвате стыки обвариваются целиком, начиная с противоположной по отношению к нему стороны.
  • При толщине трубных стенок менее 3 мм прихватка делается при помощи электрода 2,5 мм.

Для стыков трубных изделий со стенками толщиной более 4 мм сварка должна проводиться в два валика, причём второй шов должен наноситься во встречном направлении (по отношению к первому).

Видео

Если вы хотите подробнее изучить технологию сварки, советуем вам посмотреть эти видеоролики.
